שבוע טוב!
אני מרכיב לעצמי רשימה של ציודים לשלב הfpv שלי בעולם הרחפנים ואני מתלבט לגבי הosd.
אני מאוד רוצה לראות נתוני טיסה כמו מרחק, גובה, כיוון הבית וכולי, מעבר לטלמטריה הרגילה. העניין הוא שיש לי naza עם gps ואז אני פוחד תהיה התנגשות בין שני הרכיבים.
אפשר לשלב שתי מערכות כאלה עם gps על אותו הכלי?
מכיון שאנטנת GPS רק קולטת, אין לך שום בעיה גם לשים 20 מקלטי GPS על אותו רחפן.

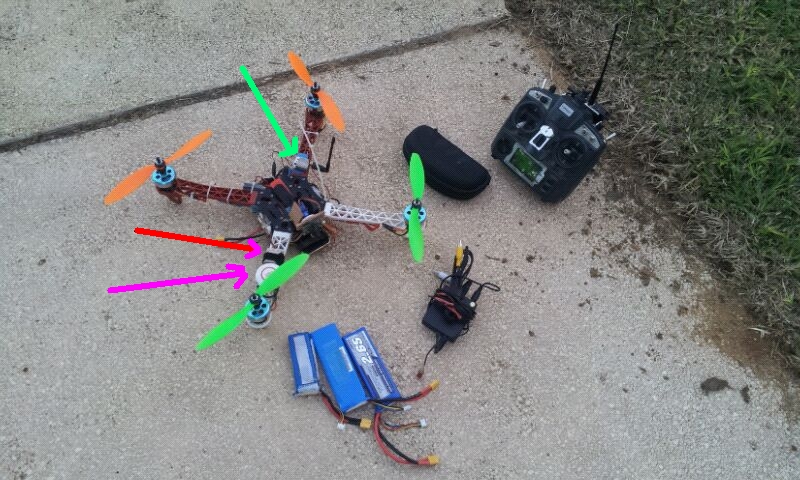

אצלי זה בדיוק מה שקורה .. רק אם אתה עובד עם וידאו 1.2 או 1.3 תדאג להציב את המקלט GPS כמה שיותר רחוק מהאנטנה של המשדר וידאו כי זה גורם הפרעות קשות.
הירוק זה המשדר וידאו
הסגול זה המקלט של נאזה
האדום זה המקלט של ה OSD
קובץ מצורף 74434
MyFlyDream
http://www.foxtechfpv.com/flydream-g...iii-p-257.html
זה ישמש לך גם כמודם לעקיבה אם תקנה את זה בעתיד http://www.foxtechfpv.com/flydream-a...6ch-p-245.html
Extention Board
חיישן זרם, RSSI, קריאת מתח סוללה ועוד
משלים את ה TELEFLY שיהיה OSD מלא
http://www.foxtechfpv.com/myflydream...ard-p-388.html
צריך GPS
יש אחד זבלי לקמצנים
http://www.foxtechfpv.com/10hz-gps-m...osd-p-248.html
ואחד איכותי למבינים (כולל סוללה פנימית למציאת לווינים מהירה, ואנטנה גדולה לקליטה משופרת של לווינים - יותר מדויק)
https://www.sparkfun.com/products/9891
135 דולר לפני משלוח
__________________________________________________ _________________
CE OSD
http://www.foxtechfpv.com/foxtech-ce...%89-p-170.html
__________________________________________________ _________________
EZOSD
http://www.hobbyking.com/hobbyking/s...dProduct=17745
כמו של טראפי
טקטס גדול וברור ולא במרכז התמונה
יחסית כבד ויקר (גם הוא כבר מודם לטראקר, שם יש תוספת של מודול קרקע ב 90 דולר ומתקן עקיבה כמו של ET)
http://www.hobbyking.com/hobbyking/s...dProduct=17746
גם כאן ממליצים להחליף את ה GPS לזה שפרסמתי קודם כדי לקבל פיקס מהיר ומדויק יותר.
__________________________________________________ ____________________
אלה שלושת האופציות הזולות שאני מכיר, שכוללות חיישן זרם.
יש גם את האופציה של גיא אברהם עם צריבה עליו 13$ E-OSD + מקלט GPS (כמו שפירסמתי פה או איפלו אחד זול מאוד 1HZ מדיל אקסטרים ב 22 דולר).
תיקון קטן
הGPS הזבלי של foxtech הוא לא כל כך זבלי, יש לי אותו על ה סייקלופ OSD והוא מגיב מהר וטוב.
שנית, ה GPS מ DX הוא 2 MHZ והוא ממש מפתיע ! אבל הוא 28$ ולא 22 :)
מקבל פיקס אחרי בערך 10-15 שניות גם אם אני מפעיל אותו יותר מ 50 ק"מ מהמיקום של הפעלה קודמת ( חיפה / הוד השרון ) והוא עמיד ביותר. ( בדוק ! )
ה OSD עצמו, מספק את הנתונים שצריך.
מתח סוללה אחת + RSSI או 2 סוללות וכמובן זמן טיסה ..
נ.צ.
מרחק מהבית, מהירות, גובה, כמות לווינים ובעמידה במקום יותר מ כמה שניות הוא מראה מקסימום של כל המדדים הללו.
קובץ מצורף 74435
קובץ מצורף 74436
קובץ מצורף 74437
לא צריך OSD לרחפן
חבל על הכסף
גיא: ניסיתי התחלה למקם את הGPS של NAZA כמוך והיו לי בעיות עם הריחוף במצב GPS. העברתי אותו לעמוד המקורי והכל עובד עכשיו.
שרון: וואו! איזו תשובה! אני חושב שאני אלך על ה EZOSD כי אני מאוד אוהב את התצוגה שלו ובסך הכל ראיתי הרבה מחמאות לגביו.
יגאל: הסיבה לOSD היא חוויית ההטסה. אני בטוח שאפשר להסתדר עם טלמריה פשוטה אבל...
ובאותו האשכול, נשאר לי לבחור בין מערכת משדר+מקלט+מצלמה של הסיני שעובדת על תדר 900 לבין מערכת אחרת של 5.8 ואני לא מצליח להחליט.
יש בעד ונגד עקרוני או שללכת על אחד מהם וגמרנו?
OSD רק פוגע בחווית ההטסה
טעם וריח,
אני אוההההב OSD
מסכים לכל מילה .ציטוט:
נכתב במקור על ידי igalr
אולי רק למתח וזמן טיסה ..... ואת זה אפשר לקנות אצל הסיני ב 12$ כאן
כשאני מטיס עם
OSD
אני מוצא את עצמי מתעסק יותר מדיי עם הנתונים ופחות מדיי עם הטיסה והנוף
יש לי משדר ומקלט של FRSKY כך שאני תמיד יודע כמה נפח יצא לי מהסוללה והסופטר שלי מציץ מדיי פעם במסך לראות ששום דבר חריג לא קורה
בכל אופן הטיימר מכוון ל 6 דקות שזה משאיר לי עוד 2-3 דקות להתארגן להגיע הבייתה .
אוקיי חברים, אני מניח שבעקבות ההצעות כאן אני אתחיל רק מהמשדר+מקלט+מצלמה ומשהו לראות את הכל דרכו...
לשאלתי על הבחירה בין תדר 5.8 לבין 900 (אני מטיס עם 2.4) יש קופצים לענות או שזו שאלה מהסוג שלא מקבלים עליו תשובה בפורום? :)
חנן, יש דיי הרבה סקירות לגבי תדרי וידאו. כדאי לקרוא.
במילה .. 900 הכי "עמיד" אבל "מלוכלך" ... 5.8 הכי "שברירי" אבל הכי "נקי" לבעלי שלט 2.4, בעוד ש 1.2 הכי מומלץ והוא הפשרה הכי טובה בין עמידות לנקיון לבעלי שלט שהוא לא 2.4
כמו כן, OSD פשוט של הסיני ב 13$ שנותן רק זמן טיסה ומתח סוללה אחת או שתיים ( סוללת טיסה+סוללת וידאו ) הוא מינימום.. בטח לטירון שעלול לא לקחת נכון בחשבון את זמני הטיסה.
בעתיד תוכל לשדרג אותו לכמו שלי בתוספת של 28$ מקלט GPS הוא מינימום שאני הייתי מציע לך.
יגאל, מעבר לעובדה שאני מרגיש "ערום" בלי OSD ... אם אתה מתרחק יותר מכמה עשרות מטרים אתה לא יכול לשמוע את הזמזם סוללה שעל הרחפן. אני ב 99% מהמקרים מטיס לבד בלי ספוטר ואין לי מסך שהאין ספוטר יכול להסתכל בו .. ומכיוון שבאותם 99% מהמקרים אני מטיס במקומות מגוונים אני לא תמיד מכיר את השטח ולכן חשוב לי לדעת לאן לחזור כשהסוללה מתחילה להתרוקן.
וחוצמיזה, זה עניין אישי :)
אני כן מסכים שמינימום של מתח סוללה זה חשוב.
גיא, המון תודה על התשובה הקצרה.
אני אקח את עצתך ואתחיל עם 5.8.
לגבי הosd אני בהחלט מסכים עם דעתך. בעיקר כי הטלמטריה היא קריטית פה.
וזה לא שאני מזלזל חס וחלילה בדבריו של יגאל, זה בעיקר עניין של לתת לי בטחון.
עכשיו אלך לחפש לי את החנות ממנה נזמין את האוצר :)
תודה על העזרה חברים!
אוצר זה מערכת וידאו ? ...
או מ foxtech או מהסיני ( והשועל יוצא לחופש אז תזדרז :) )
ותזמין את האנטנות המעגליות של 5.8 שהסיני מוכר. זה שיפור משמעותי וכמעט חובה.
וכשזה יגיע .. שים לב למתקן את האנטנה של משדר הוידאו או הכי למטה או הכי למעלה על מנת שלא יהיו הסתרים גם כשאתה מרחף גבוה מעל לראש.
עדיף למטה, כי כל הסתר יהרוג לך את הוידאו ב 5.8. ראה הוזהרת :)
אבל אצל שניהם אין כלום במלאי!!
בחור, תהיה רציני :)
video
http://www.foxtechfpv.com/58g-400mw-vtxrc805-p-551.html
osd
1/ http://www.hobbyking.com/hobbyking/s...PS_Module.html
2/ http://www.hobbyking.com/hobbyking/s...ing_E_OSD.html
הראשון כבר כולל את ה GPS וניתן לצרוב בשלב מאוחר יותר לתכנה כמו שלי
השני לא כולל את המקלט עצמו ... ובאמת לא במלאי :)
אנטנות
http://www.hobbyking.com/hobbyking/s...t_Antenna.html
camera
http://www.securitycamera2000.com/pr...amera-OSD.html
וחוצ מה OSD הזול הכל במלאי :)
אם יש לך סבלנות DJI הוציאו עכשיו OSD עבור המוצר היקר יותר WOOKONG ובטוח ש OSD ל NAZA גם בדרך
http://www.youtube.com/watch?v=xeK5hER1oDg
אז זה יוצא 230$ לפני משלוח.
כנראה שאת הטיסות הראשונות נעשה עם מסך נייד בינתיים :(
רוצה ללכת בדרך החתחתים של חסרי האמצעים ? ...
משדר ומקלט וידאו, יותר חלשים. כניראה שעד חצי ק"מ זה יעבוד לך .. אני לא מתחייב על זה אבל אתה חוסך 30 ומשהו $$
http://www.sdshobby.net/58g-200mw-wi...20010b2da03f94
עוד אפשרות, זה יעבוד לך בוודאות ל כמה ק"מ ( יש לי כזאת מערכת - נבדק לצערי עד 10 ק"מ ... )
http://www.cnchelicopter.com/servlet...t-price/Detail
מצלמה פושטית ( לא משהו אבל אפשר בהחלט לחיות איתה )
http://www.securitycamera2000.com/pr...-Security.html
OSD
http://www.cnchelicopter.com/servlet...t-price/Detail
( זה ה OSD המקורי שהסיני מוכר ב 13$ ... טיפה יותר יקר אבל יש במלאי )
מקליט ( אל תצא מהבית בלעדיו ! )
http://www.foxtechfpv.com/mini-d1-qu...der-p-451.html
64$ ושווה כל שקל, זה מה שיעזור לך למצוא את הטיסן /רחפן כשהוא יאבד
64$+66$+15$+20$ = לפני משלוח יש לך מערכת FPV בעבור 170$
תוסיף משקפי וידאו פשוטים ב 120$ ואתה מכוסה מכל הכיוונים כמעט.
וזה הכי זול שאפשר בלי להיות חוראני.
תזכור ... מהנסיון האישי שלי למשל ... חוראני, זה לזרוק כסף. כי כשמאבדים טיסן ו/או רחפן ב 2500 שח ... פלוס ... זה כואב.
וזה קורה !!!!!
את משקפי הוידאו הפשוטים שפעם היה לסיני הזמנתי לאחרונה מaliexpress, 82$ כולל משלוח
לי כמתחיל לא פשוט לפצל קשב ובזמן הטיסה להתפנות להתייחס לנתוני הOSD אבל החץ הבייתה עוזר מאד לאוריינטציה (וגם למידת השטח מהאוויר באמצעות google maps...) ומדי פעם אני במכוון עולה לגובה כדי לאפשר לעצמי להתפנות בנחת להציץ בנתוני הosd.
Gil Friman
שישי בבוקר באנדרטה
------------------------------
T-rex 500E 3GX - למכירה
T-rex 600esp
Multiplex FunCub
Hitec Aurora 9
שים לינק גיל .. לטובת המתלבט :)
הלינק הזה מוביל ל OSD...ציטוט:
עוד אפשרות, זה יעבוד לך בוודאות ל כמה ק"מ ( יש לי כזאת מערכת - נבדק לצערי עד 10 ק"מ ... )
http://www.cnchelicopter.com/servlet...t-price/Detail
לא ידעתי שאתה מתלבט גיא ;)ציטוט:
נכתב במקור על ידי guy1a
http://www.aliexpress.com/snapshot/201763494.html
Gil Friman
שישי בבוקר באנדרטה
------------------------------
T-rex 500E 3GX - למכירה
T-rex 600esp
Multiplex FunCub
Hitec Aurora 9
אני לא :-) חנן כן ...
SGS2 ..
הוא מתלבט ואני מוציא כסף!!
תודה לשניכם באמת... כשאשתי תגלה את זה אני מפנה אותה אליכם! :D:D
