לא מצליח לראות וידאו במשקפיים

דאם איט! חשבתי שזה ילך יותר בקלות...
הציוד הוא כזה:
מצלמה מ SC2000
הסט של משדר+מקלט 5.8G 200mW של הסיני
משקפי פאט שארק דומינייטור

חיברתי את המצלמה ישירות לשלושת החוטים של המשדר (שחור, אדום, צהוב). את המתח המשדר מקבל ישירות מסוללת 3 תאים (המצלמה לא מחוברת ישירות לסוללה).
המקלט ניזון גם מסוללת 3 תאים (נפרדת מן הסתם).
כשרק המקלט מחובר למשקפיים (המשדר עוד לא מחובר למתח), אז אני רואה הרבה רעש צבעוני במשקפיים. ברגע שאני מחבר את המשדר לסוללה, הרעש נפסק ורואים רק לבן במשקפיים (כמו שרואים כשהם לא מחוברים לכלום). מכך אני מסיק שיש קליטה, אבל משום מה לא עובר שידור הוידאו של המצלמה.

מה כבר וידאתי:
- החיבורים נכונים מבחינת חיווט. אני יודע שישנה אופציה לחבר את המשדר ואת המצלמה שניהם במקביל לסוללה, אבל ראיתי שיש גם אופציה שהמצלמה ניזונה מהמשדר. זה בעייתי?
- הערוצים במשדר ובמקלט (כנראה) נכונים. עובדה שכשהם לא תואמים אז כשאני מחבר מתח למשדר, הרעש הצבעוני לא נפסק
- המשקפיים תקינים, ראיתי סרט דרכם כשהם מחוברים לסטרימר

שאלות:
- האם צריך לראות את הרעש הזה שאני רואה כשרק המקלט מחובר למשקפיים?
- איך אני ממשיך מפה?

א) כמה וולט יוצא מהמשדר למצלמה? היא עובדת בעקרון על 12v .ב) תבדוק שהעדשה יושבת טוב . ג) עדיף היה לך לקנות מקלט פנימי למשקפיים ומשדר של irc

ציטוט:

---

נכתב במקור על ידי mitamar06

א) כמה וולט יוצא מהמשדר למצלמה? היא עובדת בעקרון על 12v - עכשיו כלום אחרי שקיצרתי את הפלוס והמינוס... שיניתי את החיווט ועכשיו המצלמה מקבלת את המתח גם היא ישירות מהסוללה
ב) תבדוק שהעדשה יושבת טוב - בדקתי
ג) עדיף היה לך לקנות מקלט פנימי למשקפיים ומשדר של irc - אולי, אבל זה מה יש לי עכשיו

---

תשובותיי לעיל

כשבדקת את המשקפיים מהסטרימר בדקת את זה ישירות או דרך המקלט ?

אם לא דרך המקלט בדוק זאת

האם בדקת את המצלמה ישירות למקלט ?



Sent from my GT-I9100 using Tapatalk 2

ציטוט:

---

נכתב במקור על ידי oren_ben_nun

כשבדקת את המשקפיים מהסטרימר בדקת את זה ישירות או דרך המקלט ?

אם לא דרך המקלט בדוק זאת

האם בדקת את המצלמה ישירות למקלט ?

Sent from my GT-I9100 using Tapatalk 2

---

בדקתי את המשקפיים עם הסטרימר ללא המקלט. איך אני מחבר את המשדר לסטרימר? אני מניח שהאדמות צריכות להיות זהות.

לא בדקתי את המצלמה עם המקלט. איך זה אפשרי בכלל? אין למקלט כניסות וידאו.

ציטוט:

---

נכתב במקור על ידי mitamar06

א) כמה וולט יוצא מהמשדר למצלמה? היא עובדת בעקרון על 12v

---

למה הכוונה כמה מתח יוצא מהמשדר למצלמה? לא אמורים לחבר את שניהם במקביל לאותה סוללת 3 תאים? גם לי פשוט יש אחת כזו בדרך, שלא אעשה טעויות ואשרוף אותה... ה420 קווים של סוני מחוברת אצלי במקביל למשדר לסוללה הראשית של הטיסן והכל עובד יופי.

ממה שתארת, אני מאמין שהמשקפיים בסדר.
המצלמה היא רכיב די אמין, לא מאמין שהיא תקולה.
משדר מקלט גם סביר שעובדים (במידה ולא חישמלת את המשדר ללא אנטנה!!!!) - אבל לרוב יש בעיית ערוצים.

1. צילום החיווט יכול לעזור. למרות שבדקת, עוד עיין תמיד עוזרת.
2. תבדוק שוב את נושא הערוצים. ערוץ לא נכון אבל קרוב, יתן סיגנל למשקפיים כאילו מתחילה תמונה אבל לא תהיה תמונה. (זה ההימור שלי)
3. אתה לא יכול לחבר את המצלמה למקלט אבל אתה יכול לחבר את המצלמה ישירות למשקפיים.
תפעיל את המשקפיים רגיל. תחבר להן את הכבל שהולך למקלט (בלי המקלט)
תחבר מתח למצלמה (+/- לאדום שחור), במקביל תוציא שני חוטים מהצלמה, שחור וצהוב.
אתה יכול להחזיק אותם ביד צמודים לקונקטור הצהוב של המשקפיים. אין חשש לקצר, רק לבדיקה.

תמשיך לעדכן
משדריציק

בעל פה זה מתכון למרות.

תעלה סכמה של החיבורים ..

איפה אתה בארץ ?

sgs II

אוקיי, אז ככה - בשורה התחתונה, כנראה המצלמה דפוקה. איך הגעתי לזה?
ניתקתי הכל, והתחלתי מההתחלה. את יציאת המקלט חיברתי לטלוויזיה. בכניסת הווידאו למשדר חיברתי DVD. רואים יופי טופי.
דהיינו, המקלט והמשדר עובדים זה עם זה ואין פה בעיה.
ואז ניתקתי את ה DVD, וחיברתי את הכבל הצהוב מהמצלמה לכבל הצהוב במשדר. אדמה משותפת כבר יש להם כי הם מחוברים לאותה סוללה. נאדה. שום דבר לא קורה.

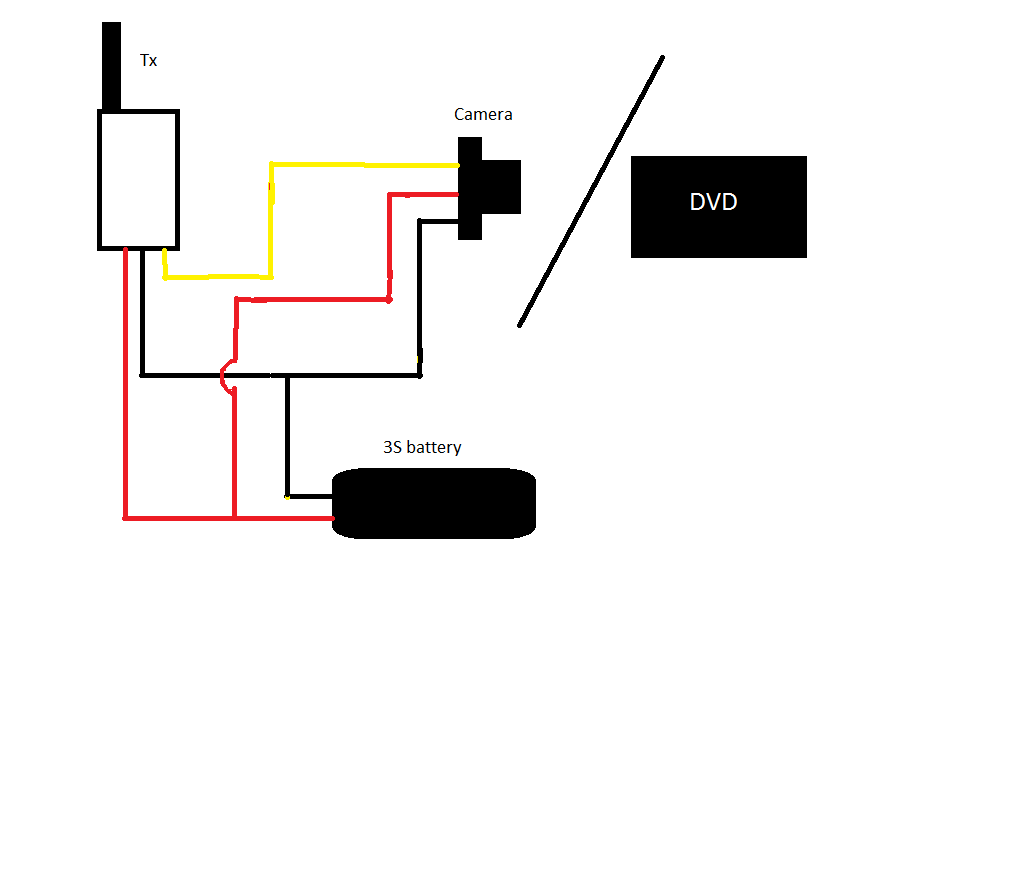

המצלמה מחוברת כמו בתרשים.

שמתי לב פתאום שרכיבים מסוימים במצלמה מתחממים מאוד ברמה כזאת שאי אפשר לגעת בהם בכלל. לדעתי אלה הקבלים הגדולים בכניסת המתח, אבל לא בטוח שרק הם. לא יודע אם ככה זה במצלמות האלה, אבל בכל מקרה ככה זה אצלי.
קובץ מצורף 76974

יכול להיות שזו מצלמה של 5 וולט?
שלח קישור למצלמה.

זו המצלמה מ SC2000. היא 12V.
http://www.securitycamera2000.com/pr....8mm-lens.html

נראה שאין הרבה אופציות :(
אני יכול לתת לך מצלמה לבדיקה.

ניסיתה לרחריח ?
ואני לא צוחק.

אם זה שרוף יש סיכוי לא רע שתריח את זה
אמנון:|

תסתכל על המצלמה באיזור של החיבור של הוידאו / מתח ותוודא שליד הצהוב כתוב על הבורד של המצלמה VID ליד האדום 12V וליד השחור GND קרה לי שקיבלתי מהם כבל שהפינים לא בסדר הנכון....

עוד משהו שקראתי באחד הפורומים - יש מצלמות שהקונקטור שמולחם על המצלמה מגיע הפוך - תבדוק גם את זה

ציטוט:

---

נכתב במקור על ידי Trex450

תסתכל על המצלמה באיזור של החיבור של הוידאו / מתח ותוודא שליד הצהוב כתוב על הבורד של המצלמה VID ליד האדום 12V וליד השחור GND קרה לי שקיבלתי מהם כבל שהפינים לא בסדר הנכון....

---

אני לא מאמין!!! החיווט שלהם הפוך!!! וואו שיחקת אותה!
באריזה יש שני כבלים, ואחד מהם מחווט נכון והשני הפוך! איזו רשלנות!
אני מקווה שלא דפקתי כבר שום דבר במצלמה... הייתי צריך לחשוד שאולי יש בעיה כשהכל התחמם ככה.

ממש תודה, אני אחבר כמו שצריך ואעדכן.

ציטוט:

---

נכתב במקור על ידי mitamar06

עוד משהו שקראתי באחד הפורומים - יש מצלמות שהקונקטור שמולחם על המצלמה מגיע הפוך - תבדוק גם את זה

---

הוא הפוך רק ביחס לכבל אחד. ביחד לשני הוא דווקא בסדר :o

לא הבנתי ... יש לך 3 חוטים אם זו מצלמה כמו שלי אדום שחור וצהוב נכון? המצלמה לא מולי אז אני לא זוכר את הסדר הנכון אבל תבדוק אם יש תמונה באתר של sc2000 . עכשיו מה הפוך ביחס למה ומה לא?

האדום והצהוב הפוכים ביניהם. עליתי על זה כשכתבתם שיש סיכוי שהחוטים הפוכים, ואז בשיטוט באינטרנט מצאתי תמונות של החיווט הנכון.
והמצלמה עובדת! איזו הקלה...

אחלה תהנה

כן גם לי זה היה מחובר הפוך במצלמה מהובי קינג, לך תסמוך על הסינים ;). חובה לבדוק.

יופי ברכות :D
זה לא המקרה הראשון של קונקטור הפוך

תהנה... אחלה מצלמה...

המצלמה באמת אחלה.
עכשיו רק נשאר ללמוד איך לעזאזל מחזיקים את הדבר הזה באוויר :rolleyes:
מחזיר אותי כמה שנים אחורה כשרק התחלתי להטיס מסוקים...
