משהו קצת אחר... בניית Rogallo - גלשן אוויר ממונע

הכל התחיל כשהילדה חזרה יום אחד מהגן עם הפתעת יום הולדת של אחד הילדים - עפיפון. כיוון שבנערותי הייתי חובב נלהב של עפיפונים אקרובטיים נמלאתי גיל (משחק מילים משעשע) וחדווה, קשרנו זנב וחוט ויצאנו לפארק, אבל העפיפון התברר כדרעק שלא עף יותר מ5 שניות באוויר. רגע לפני שהלך לפח עברה בי מחשבה משעשעת: ״איזה קטע אם נחבר לו מנוע?״... ישר ישבתי והתחלתי לחשב שטח כנף, משקל צפוי לסטאפ, עומס משטחים צפוי וכו׳ וכו׳ והגעתי למסקנה המאכזבת שעפיפון ב5 שקלים לא מתאים למשימה - לא מספיק גדול ואיכות החומרים והבנייה גרועה מה שמבטיח בעיות היגוי והתפרקות מהירה באוויר.
זנחתי את הרעיון לכמה ימים עד שלפתע בחנות צעצועים נתקלתי בעפיפון אקרובטי נחמד מאד שנותר מיותם מהקיץ:
קובץ מצורף 83015
35₪ ויש לי שותף חדש ליוזמה. מוטה של 140 ס״מ, שטח כנף סביב 35 דצ״מ, איכות החומרים והבנייה סבירה, חיזוקים מתאימים במוטות פיברגלס... נשמע מתאים לצרכיי, החלטתי שאני בונה רוגלו ממונע.
אז מה זה בעצם רוגלו ומה מיוחד בכלי הטיס הזה? בסוף שנות ה60 של המאה הקודמת פיתח פרנסיס רוגלו, מדען בנאס״א, כלי טיס לאדם אחד או שניים שמבוסס על כנף גדולה משוכה מעט לאחור, המנווט אך ורק באמצעות שינוי מרכז הכובד אותו יוצר המטיס בעזרת הזזת משקל גופו קדימה אחורה ולצדדים באמצעות מוט היגוי ממתכת המחובר למרכז הכובד של הכנף; כלומר, המטיס מחובר למרכז הכובד בכבל, המוט קצת קדימה, והזזת המוט מביאה לשינוי נקודת מרכז הכובד ביחס לכנף וכך מתבצע ההיגוי, ללא שימוש בהגאים כנהוג בכלי טיס אחרים. קוריוז: הרוגלו תוכנן במקור ככלי מילוט מחלליות אל תוך האטמוספרה. כיום תחום הגלישה האווירית נחשב לספורט אקסטרים שהלך ונהיה פופלרי בחמישים השנים האחרונות, בין היתר בזכות שיפור בשיטות ההזנקה, בחומרים מהם בנויים גלשני האוויר ומסיבות נוספות. כנער כמעט והתחלתי קורס גלישה אווירית עד שגילו בן כמה אני וביקשו שאחזור עוד כמה שנים, אז הנה עברו כמעט 20 שנה והחלטתי לחזור לתחום ;). בין יתר סוגי גלשני האוויר קיימים גם גלשני האוויר הממונעים שמזכירים במשהו מטוסי אולטרא לייט, גם שם המטיס יושב בגונדולה עם מנוע אחורי, אבל הניווט נעשה באמצעות שינוי מרכז הכובד בדומה לגלשן האוויר הלא ממונע.
אציין מראש שבגלל שטח הכנף הגדול לא התאמצתי לחסוך במשקל, כיוון שזה נסיון ראשון השתדלתי בעיקר לבנות חזק ועמיד, אולי בנסיונות הבאים אבנה יותר קל ואולי אף גרסא בלתי ממונעת.
התחלתי מבניית הגונדולה, מדיקט תעופתי 4 מ״מ שהודבק באפוקסי:
קובץ מצורף 83016
קובץ מצורף 83017
כן נסע לגלגלים האחוריים הכנתי ממוט פלייבר ישן של טירקס 500 שעשוי מפלדה קפיצית. הכנתי לו תושבת על ידי חריטת הצורה המתאימה בחתיכת דיקט תעופתי וסגירה בחתיכת דיקט תעופתי נוספת:
קובץ מצורף 83018
קובץ מצורף 83019

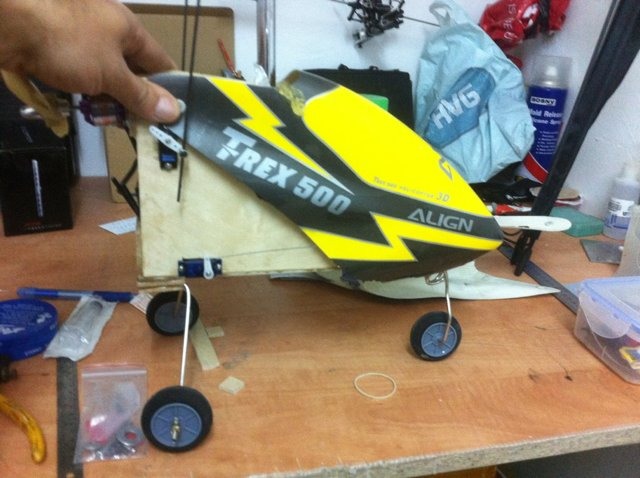

גם כן הנסע הקדמי נוצר ממוט פלייבר של טירקס 500 שכופף לצורה המתאימה. חייב לציין שזה היה החלק הכי מעצבן בתהליך הבנייה, ממש קשה לכופף עיגולים מפלדה קפיצית...
לגונדולה מתחבר צינור אלומיניום שמקורו ב... מטרייה גדולה שהתפרקה בסערה האחרונה ;). הצינור התברר כקל משקל למדי, חזק ועמיד לכיפופים.
קובץ מצורף 83020
כמו שרואים בתחתית התמונה הכנתי גם תמיכה שחוברה יותר גבוה בגוף כדי למנוע כיפוף ביחס לרצפת הגונדולה:
קובץ מצורף 83021
כל הגונדולה תלויה על זרוע בעלת תנועה דו כיוונית שמתחברת למשטח שליטה שמעוגן לעפיפון. את התנועה בציר הAileron השגתי באמצעות גריפ פלסטיק ישן של טירקס 500 (מזל שלא זורקים כלום, אה? בסוף להכל מוצאים שימוש) עם ספינדל של 500, ובתוך הגריפ היכן שמחוברת הלהב יצרתי מכמה שכבות של דיקט תעופתי עוגן שנע על ציר - שזה למעשה הבורג שמחזיק את הלהב לגריפ, וזה מה שמאפשר תנועה בציר הelevator:
קובץ מצורף 83022
קובץ מצורף 83023
קובץ מצורף 83024

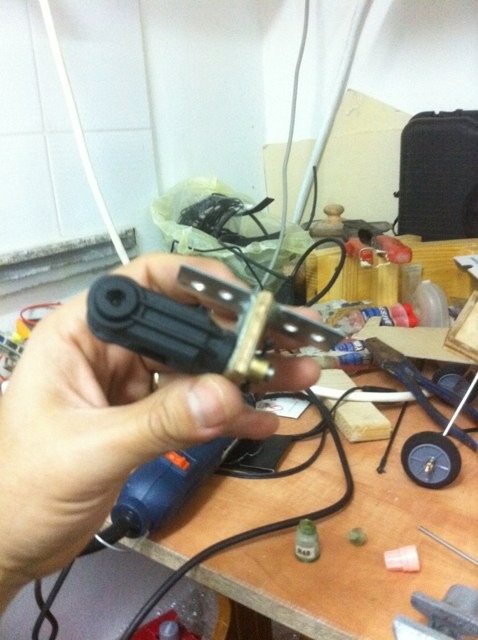

כדי שהתנועה תהיה יותר חלקה הוצאתי משורש להב של 425 מ״מ את טבעת המתכת שדרכה עובר בורג הלהב, והכנסתי לתוך העוגן מהעץ:
קובץ מצורף 83025
כל העסק מתחבר ללוח שליטה שמעוגן לעפיפון באמצעות אזיקונים בציר האורכי, ובציר הרוחבי באמצעות סקוצ׳ים כדי שהכלי יהיה ניתן לפירוק ותובלה נוחים. אין לי כאן תמונה אבל אצלם בערב ואעלה.
התקדמתי מאז בבנייה אבל זמן הכתיבה שלי מוגבל, אמשיך בערב

הנה סרטון כשהכל מחובר בחיבורים זמניים רק כדי לבדוק מרכזי כובד ולבדוק שהזרוע הדו צירית נעה בסדר:
http://www.youtube.com/watch?v=ZT__d...e_gdata_player
בגלל שמדובר בכלי שמנווט על ידי מרכז הכובד שמתי דגש חזק במיוחד על חלוקת משקלים נכונה ומאוזנת: המוט המרכזי מחובר בדיוק לנקודת מרכז הכובד של הגונדולה (עם סוללת 3 תאים 2200mAh 20c מקדימה), מרכז הכובד האורכי מוקם כרגע ב29 ס״מ מקצה הכנף הקדמי לפי חישוב שעשיתי במחשבון מרכז כובד לכנפיים מעופפות. את המנוע שאפתי למקם במרכז הכובד האנכי כדי שבפתיחת מנוע לא תהיה הרמת אף, אך המוט היה הרבה יותר מדי ארוך; קיצרתי אותו ב5 ס״מ ועדיין מרכז הכובד האנכי יוצא בס״מ וחצי יותר גבוה מהנקודה הכי גבוהה בגוף הגונדולה שאליה ניתן לחבר את תושבת המנוע, ואת המוט המרכזי אני חושש לקצר עוד שהפרופ לא יפגע בטעות בעפיפון... בכל זאת כל הקונסטרוקציה יושבת על מוטות פיברגלס שהם די גמישים. כאן קצת פישלתי בחישובים הראשוניים. לא נורא, אתקן בזווית קצת יותר למטה של המנוע. אולי כאן זה המקום לציין שהבנייה אמנם לקחה עד כה סביב 20-25 שעות בשבוע האחרון, אבל את התיכנון אני עושה בראש כבר כמעט חודשיים בעיקר בבניית פתרונות לסוגיית הקטנות- כמו הציר הדו כיווני, נושא ההיגוי, העברת היגוי לגלגל האף, קיבוע המוט המרכזי וכו׳... אני יכול לומר בגאווה שכל פרט בביצוע נעשה על פי חשיבה ותיכנון מוקדמים, ימים יגידו האם החשיבה המוקדמת הזו אכן הייתה נכונה...
לגבי סטאפ- בקר 30 אמפר ומנוע 2830 1000kv מrctimer - ניקנו כספיירים לרחפן, ובינתיים חשבתי שחבל שיישבו במגירה. עלו 25$ בערך יחד. סרבואים לכנף - turnigy TGY 9018MG, מיקרו 9 גרם - 5$ כל אחד. מהרעשים בסרטון אתם יכולים להבין שיייתכן שקצת קשה להם, אולי הייתי צריך ללכת על סרבואים בגודל מיני. בכל אופן כשמחזיקים את הרוגלו באוויר מלמעלה הרעש נפסק, ככה שאני מקווה שהסוגייה הזו היא רק על הקרקע בגלל שרוב הכנף בעצם נמצאת מאחורי חיבור הציר הדו כיווני כך שיש הרבה משקל על הסרבואים; באוויר הכל יהיה תלוי על המוט המרכזי והסרבואים יהיו לדעתי פחות תחת עומס. בכל אופן בהמשך אולי אחליף לסרבואים מיני, הייתי אפילו שם סטנדרט אבל אני בספק אם ייכנסו לי שם. הסוללה - טורניג׳י 2200mAh 20C, 3 תאים- 8$, דרדס כחול לגלגל האף. הפרופ הוא 10x5, לפי מחשבון דחף אמור לייצר יחס דחף משקל של 1:1 למשקל הנוכחי של הכלי (שעומד אגב על 930 גרם לפני צבע, אחרי צבע בטח יהיה 950 גרם) - הגבלתי את עקומת המנוע כרגע למקסימום של 80%, אולי בהמשך ארד לפרופ 9x5. היה נראה לי נכון יותר ללכת על kv נמוך ופרופ גדול, מתאים לי בראש לכלי כזה שאמור להיות slow flyer. עומס המשטחים עומד (בהנחה שאחרי צבע המשקל יהיה סביב 950 גרם) על סביב 27 גרם לדצ״מ, בערך כמו ביקסלר... שני לוחות דיקט תעופתי עלו 50₪ יחד, כל היתר זה חומרים שהיו בבית ופתרונות שייצרתי לפי הצורך.
מחר אצא להגלשות מבחן ללא מנוע כדי לוודא שמרכז הכובד האורכי ממוקם נכון, ולפי התוצאות אקבע את תושבת הציר הדו כיווני של המוט המרכזי ללוח השליטה שמחובר לעפיפון, ואז נותר לצבוע את הגונדולה, לעשות כיוונים - משוערים, כי אין לי מושג איך בת׳כלס הכלי ייתנהג באוויר, ובתקווה ביום שישי אם יהיה מזג אוויר טוב תהיה טיסת המבחן הראשונה !

ולמי שצריך בינתיים המחשה מה זה גלשן אוויר, קבלו קישור לסרטון מדליק של גלישה אווירית...:
http://www.youtube.com/watch?v=mHunfvxpqS0&feature=youtube_gdata_player

מדהים איך כל יום (כמעט) אני לומד פה משהו חדש..
תודה גיל, מחזיקים לך אצבעות שתצליח

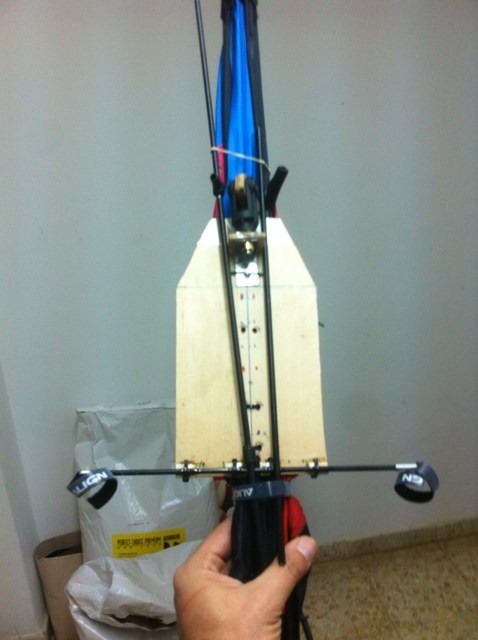

זה לוח השליטה עם הקיבוע שלו לעפיפון, ובמצב מקופל:
קובץ מצורף 83037
קובץ מצורף 83038
ניתן לראות בתצלומים קודם שהעוגן עץ עם ציר הelevator מתחבר למוט המרכזי עם "Jesus Bolt" ככה שכל העפיפון ומה שמחובר אליו ניתן להפרדה מהגונדולה וקיפול לצורך תחבורה.

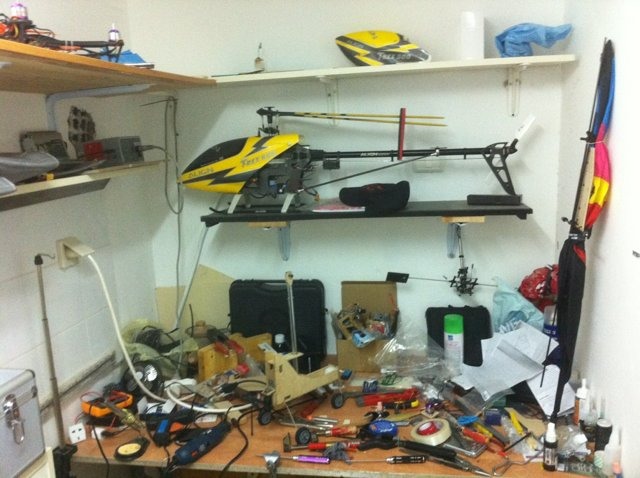

בשביל האווירה, הנה תמונה של שולחן העבודה שלי בעיצומי הבנייה:
קובץ מצורף 83042
וזה כבר סתם בשביל הצחוקים...;)
קובץ מצורף 83044
ת׳כלס אולי אשקול את עניין החופה בהמשך, ישפר את האווירודינמיות של הגונדולה.. לא בטוח אם זה שווה את ה80 גרם תוספת משקל שלה. נראה בהמשך

שאפו גיל, אהבתי
אתה לגמרי בשל לבניית כל טיסן שתחשוק בו
אגב, השם העברי של זה הוא דאון תליה יען כי מתחת לדאון תלוי הגוף המשנה את מיקום מרכז הכובד. בדאונים כאלה זה התפקיד של גוף האדם
היה לי אחד כזה, אמיתי (לא ממונע, דאון דאון)., אחת החוויות הגדולות של חיי

איזה יופי ! גם הרעיון והיצירתיות וגם הביצוע עם התכנון והאלתורים
אם יעבוד טוב, יש אפילו מצב שיטוס בצוק כדאון ממש ...

בהצלחה בטיסות האיזון וכמובן בטיסת הבכורה. מקווה שתצלם גם את ההגלשות הראשונות ותהליך הכוונון
מקצת נסיון עם מצנח ממונע של הסיני, מציאת מרכז הכובד, זוית התקפה, זוית המנוע, וחלוקת המשקלים היא קצת טריקית (טוב, מאוד טריקית, בגונדולה עוד לא ממש הצלחתי) ונראה לי שפה האתגר דומה.

ציטוט:

---

נכתב במקור על ידי wind556

שאפו גיל, אהבתי
אתה לגמרי בשל לבניית כל טיסן שתחשוק בו
אגב, השם העברי של זה הוא דאון תליה יען כי מתחת לדאון תלוי הגוף המשנה את מיקום מרכז הכובד. בדאונים כאלה זה התפקיד של גוף האדם
היה לי אחד כזה, אמיתי (לא ממונע, דאון דאון)., אחת החוויות הגדולות של חיי

---

***... אמרתי לאשתי ״חשבתי להתחיל תחביב חדש״ ונדלקו לה העיניים - עד שהיא שמעה כמה עולה גלשן אוויר + קורס לקבלת רשיון להטיס גלשן כזה, אז היא חייכה ושאלה אם לא רציתי לקנות עוד מסוק אולי? ;)
תודה על המחמאות, עכשיו רק נשאר לראות אם הוא יטוס.. ואם הוא יטוס טוב וכייף או מעפאן... בכל מקרה אני בטוח שלראות אותו באוויר יהיה די מגניב.

ציטוט:

---

נכתב במקור על ידי pomerus

איזה יופי ! גם הרעיון והיצירתיות וגם הביצוע עם התכנון והאלתורים
אם יעבוד טוב, יש אפילו מצב שיטוס בצוק כדאון ממש ...

בהצלחה בטיסות האיזון וכמובן בטיסת הבכורה. מקווה שתצלם גם את ההגלשות הראשונות ותהליך הכוונון
מקצת נסיון עם מצנח ממונע של הסיני, מציאת מרכז הכובד, זוית התקפה, זוית המנוע, וחלוקת המשקלים היא קצת טריקית (טוב, מאוד טריקית, בגונדולה עוד לא ממש הצלחתי) ונראה לי שפה האתגר דומה.

---

אחת הסיבות שלא בחרתי במצנח רחיפה ממונע, והרעיון בהחלט עבר לי בראש, זה ששם הכל תלוי על חוטים וסוגיית הנדנודים נראתה לי בעייתית... גם לא כל כך רציתי כלי שהשליטה בגובה נקבעת רק על פי המצערת. כאן יש חיבור מעט יותר קשיח; בוודאות יהיו חופשים ונדנודים כי השילדה גמישה אבל אני מעריך שפחות מבמצנח רחיפה.
התכנון הוא לנסות למצוא נקודה מיטבית לעיגון הציר הדו כיווני ללוח השליטה כאשר הלוח מקביל לחלוטין לגונדולה והסרבואים בנקודת האפס, ואז כל היגוי של הסרבואים יביא לשינוי מרכז הכובד בצורה שמשנה את זווית ההתקפה באופן הרצוי. יחד עם זאת זה קצת טריקי: בעיקרון ניתן הרי למקם את חיבור הציר לעפיפון כמעט בכל מקום שרוצים על המוט האורכי המרכזי של שילדת העפיפון ולהגיע למרכז הכובד הנדרש באמצעות קיצור הפושרודים או הארכתם וככה להשפיע על מרכז הכובד הכללי באמצעות משקל הגונדולה, אבל אליה וקוץ בה כמו שאומרים - אם הגונדולה תהיה תלויה באלכסון זווית המנוע תהיה אלכסונית ואז פתיחת מנוע תוריד או תעלה את האף (תלוי לאיזה כיוון האלכסון...). נכון שאפשר לקזז עם תוספת זווית למנוע אבל עד גבול מסויים. מה גם שאני משער שזווית מנוע גדולה מדי תגרום לבעיות בריצה על המסלול בדרך להמראה. אז... חיברתי את תושבת הציר באופן זמני עם דבק סיבים ואזיקון במקום שבו כאשר לוח השליטה מקביל לגונדולה מרכז הכובד יוצא ב29 ס״מ מהקצה הקדמי, שזה מה שהמליץ מחשבון מרכז הכובד, ובשטח אני אקצר או אאריך את הפושרודים כדי להגיע למרכז הכובד המיטבי לגלישה ללא מנוע. ואז אחרי סימון מרכז הכובד שאמצא על גבי העפיפון, בבית אנסה להגיע למרכז הכובד הזה כאשר לוח השליטה מקביל לגונדולה, רק באמצעות שינוי מיקום חיבור התושבת. ואז אקבע את התושבת ללוח השליטה עם אפוקסי ו2 ניטים, בתקווה שזה אכן יהיה מיקום מיטבי, ואם יהיה צורך אח״כ בשינויים קטנים אותם כבר אעשה באמצעות הארכה או קיצור קטנים של הפושרודים. אגב עוד משהו טריקי זה שהעפיפון לא ישר מבחינה אופקית, בסרטון שצילמתי ניתן לראות שיש לו שתי הגבהות משולשות בחלק האחור, אין לי מושג איך זה ישפיע מבחינת הזווית שהוא צריך להיות בה לטיסה מיטבית... האם העפיפון צריך להיות עם השילדה מקבילה לקרקע ושני המשולשים בולטים לגובה, או ששילדת העפיפון צריכה להיות אלכסונית לקרקע כך שהמשולשים העליונים הם שמקבילים לקרקע..? אין לי ממש מושג, מקווה לגלות בדרך. ראיתי סרטונים ביוטיוב של גלשני אוויר שטסים גם במצב הראשון וגם בשני, כולם נבנו על ידי חובבנים אז לא ברור לי מי מהמצבים נכון יותר.
עוד דבר טריקי שאצטרך לבדוק הוא תגובת ההיגוי, היכן למקם את התפוחים לבול לינקים של הפושרודים - רחוק מדי מהציר= לא מספיק היגוי, קרוב מדי לציר= עומס יתר על הסרבואים; צריך למצוא נקודה מיטבית. כרגע בנקודה שבה אני מתכנן למקם אותם (מסומן בכחול בצילום של לוח השליטה) השינוי המקסימלי בקצוות הסטיק הוא של בערך 1.5-2 ס״מ במרכז הכובד ביחס לנקודה באמצע הסטיק, בציר הelevator. בaileron אני פחות דואג, נראה ממבט אינטואיטיבי בעין שהתזוזה מספיקה שם. בכל אופן מטיסנים זכור לי ששינוי של 1.5 ס״מ במרכז הכובד מורגש היטב בטיסה ככה שאני מקווה שזה יספיק להיגוי יעיל של הelevator.

יפה מאוד, תענוג לראות שרשורים כאלו יצירתיים, הייתה תקופה די ארוכה שלא היו הרבה כאלו..
