משהו קצת אחר... בניית Rogallo - גלשן אוויר ממונע

[Friman]

הכל התחיל כשהילדה חזרה יום אחד מהגן עם הפתעת יום הולדת של אחד הילדים - עפיפון. כיוון שבנערותי הייתי חובב נלהב של עפיפונים אקרובטיים נמלאתי גיל (משחק מילים משעשע) וחדווה, קשרנו זנב וחוט ויצאנו לפארק, אבל העפיפון התברר כדרעק שלא עף יותר מ5 שניות באוויר. רגע לפני שהלך לפח עברה בי מחשבה משעשעת: ״איזה קטע אם נחבר לו מנוע?״... ישר ישבתי והתחלתי לחשב שטח כנף, משקל צפוי לסטאפ, עומס משטחים צפוי וכו׳ וכו׳ והגעתי למסקנה המאכזבת שעפיפון ב5 שקלים לא מתאים למשימה - לא מספיק גדול ואיכות החומרים והבנייה גרועה מה שמבטיח בעיות היגוי והתפרקות מהירה באוויר.

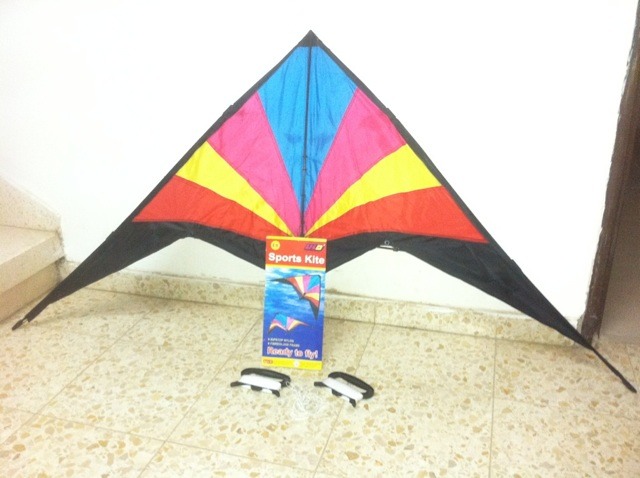

זנחתי את הרעיון לכמה ימים עד שלפתע בחנות צעצועים נתקלתי בעפיפון אקרובטי נחמד מאד שנותר מיותם מהקיץ:

35₪ ויש לי שותף חדש ליוזמה. מוטה של 140 ס״מ, שטח כנף סביב 35 דצ״מ, איכות החומרים והבנייה סבירה, חיזוקים מתאימים במוטות פיברגלס... נשמע מתאים לצרכיי, החלטתי שאני בונה רוגלו ממונע.
אז מה זה בעצם רוגלו ומה מיוחד בכלי הטיס הזה? בסוף שנות ה60 של המאה הקודמת פיתח פרנסיס רוגלו, מדען בנאס״א, כלי טיס לאדם אחד או שניים שמבוסס על כנף גדולה משוכה מעט לאחור, המנווט אך ורק באמצעות שינוי מרכז הכובד אותו יוצר המטיס בעזרת הזזת משקל גופו קדימה אחורה ולצדדים באמצעות מוט היגוי ממתכת המחובר למרכז הכובד של הכנף; כלומר, המטיס מחובר למרכז הכובד בכבל, המוט קצת קדימה, והזזת המוט מביאה לשינוי נקודת מרכז הכובד ביחס לכנף וכך מתבצע ההיגוי, ללא שימוש בהגאים כנהוג בכלי טיס אחרים. קוריוז: הרוגלו תוכנן במקור ככלי מילוט מחלליות אל תוך האטמוספרה. כיום תחום הגלישה האווירית נחשב לספורט אקסטרים שהלך ונהיה פופלרי בחמישים השנים האחרונות, בין היתר בזכות שיפור בשיטות ההזנקה, בחומרים מהם בנויים גלשני האוויר ומסיבות נוספות. כנער כמעט והתחלתי קורס גלישה אווירית עד שגילו בן כמה אני וביקשו שאחזור עוד כמה שנים, אז הנה עברו כמעט 20 שנה והחלטתי לחזור לתחום . בין יתר סוגי גלשני האוויר קיימים גם גלשני האוויר הממונעים שמזכירים במשהו מטוסי אולטרא לייט, גם שם המטיס יושב בגונדולה עם מנוע אחורי, אבל הניווט נעשה באמצעות שינוי מרכז הכובד בדומה לגלשן האוויר הלא ממונע.
אציין מראש שבגלל שטח הכנף הגדול לא התאמצתי לחסוך במשקל, כיוון שזה נסיון ראשון השתדלתי בעיקר לבנות חזק ועמיד, אולי בנסיונות הבאים אבנה יותר קל ואולי אף גרסא בלתי ממונעת.

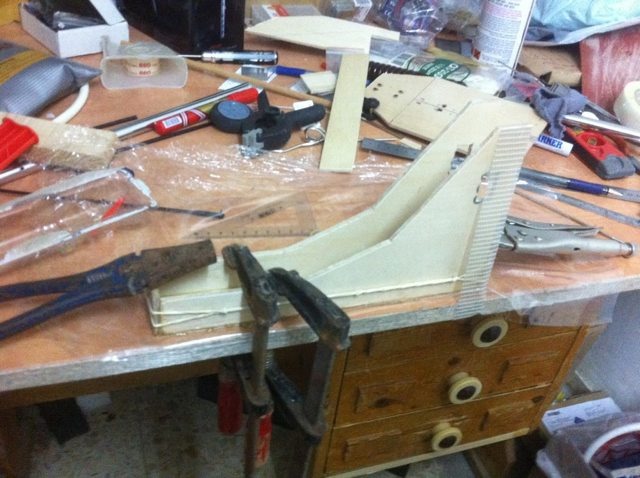

התחלתי מבניית הגונדולה, מדיקט תעופתי 4 מ״מ שהודבק באפוקסי:

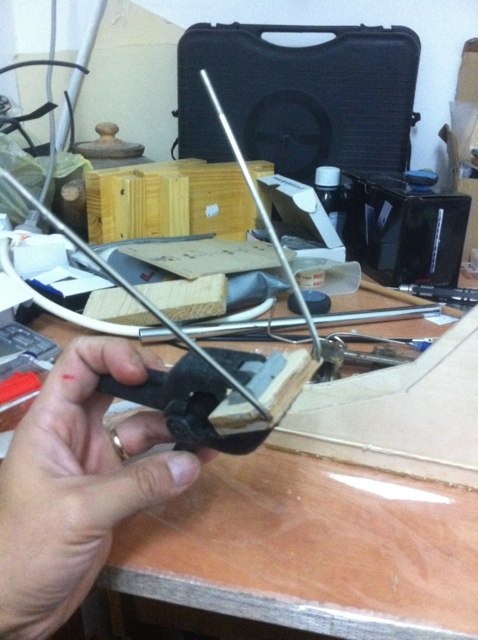

כן נסע לגלגלים האחוריים הכנתי ממוט פלייבר ישן של טירקס 500 שעשוי מפלדה קפיצית. הכנתי לו תושבת על ידי חריטת הצורה המתאימה בחתיכת דיקט תעופתי וסגירה בחתיכת דיקט תעופתי נוספת:


גם כן הנסע הקדמי נוצר ממוט פלייבר של טירקס 500 שכופף לצורה המתאימה. חייב לציין שזה היה החלק הכי מעצבן בתהליך הבנייה, ממש קשה לכופף עיגולים מפלדה קפיצית...

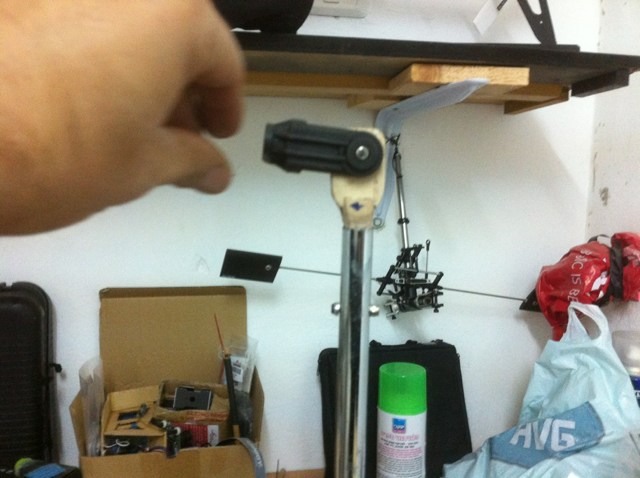

לגונדולה מתחבר צינור אלומיניום שמקורו ב... מטרייה גדולה שהתפרקה בסערה האחרונה . הצינור התברר כקל משקל למדי, חזק ועמיד לכיפופים.

כמו שרואים בתחתית התמונה הכנתי גם תמיכה שחוברה יותר גבוה בגוף כדי למנוע כיפוף ביחס לרצפת הגונדולה:

כל הגונדולה תלויה על זרוע בעלת תנועה דו כיוונית שמתחברת למשטח שליטה שמעוגן לעפיפון. את התנועה בציר הAileron השגתי באמצעות גריפ פלסטיק ישן של טירקס 500 (מזל שלא זורקים כלום, אה? בסוף להכל מוצאים שימוש) עם ספינדל של 500, ובתוך הגריפ היכן שמחוברת הלהב יצרתי מכמה שכבות של דיקט תעופתי עוגן שנע על ציר - שזה למעשה הבורג שמחזיק את הלהב לגריפ, וזה מה שמאפשר תנועה בציר הelevator:

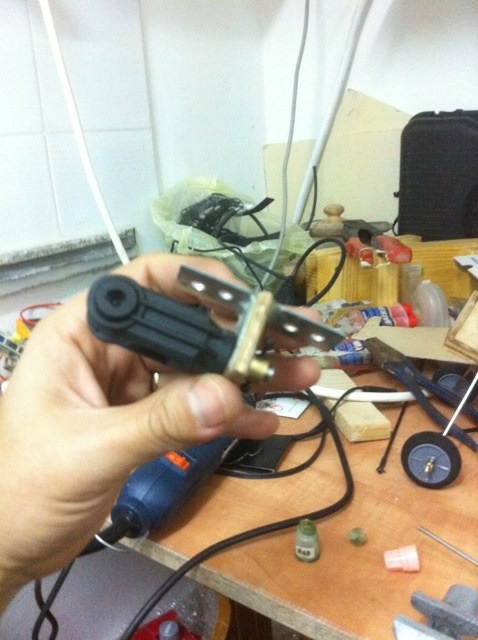

כדי שהתנועה תהיה יותר חלקה הוצאתי משורש להב של 425 מ״מ את טבעת המתכת שדרכה עובר בורג הלהב, והכנסתי לתוך העוגן מהעץ:

כל העסק מתחבר ללוח שליטה שמעוגן לעפיפון באמצעות אזיקונים בציר האורכי, ובציר הרוחבי באמצעות סקוצ׳ים כדי שהכלי יהיה ניתן לפירוק ותובלה נוחים. אין לי כאן תמונה אבל אצלם בערב ואעלה.
התקדמתי מאז בבנייה אבל זמן הכתיבה שלי מוגבל, אמשיך בערב

[Friman]

הנה סרטון כשהכל מחובר בחיבורים זמניים רק כדי לבדוק מרכזי כובד ולבדוק שהזרוע הדו צירית נעה בסדר:

בגלל שמדובר בכלי שמנווט על ידי מרכז הכובד שמתי דגש חזק במיוחד על חלוקת משקלים נכונה ומאוזנת: המוט המרכזי מחובר בדיוק לנקודת מרכז הכובד של הגונדולה (עם סוללת 3 תאים 2200mAh 20c מקדימה), מרכז הכובד האורכי מוקם כרגע ב29 ס״מ מקצה הכנף הקדמי לפי חישוב שעשיתי במחשבון מרכז כובד לכנפיים מעופפות. את המנוע שאפתי למקם במרכז הכובד האנכי כדי שבפתיחת מנוע לא תהיה הרמת אף, אך המוט היה הרבה יותר מדי ארוך; קיצרתי אותו ב5 ס״מ ועדיין מרכז הכובד האנכי יוצא בס״מ וחצי יותר גבוה מהנקודה הכי גבוהה בגוף הגונדולה שאליה ניתן לחבר את תושבת המנוע, ואת המוט המרכזי אני חושש לקצר עוד שהפרופ לא יפגע בטעות בעפיפון... בכל זאת כל הקונסטרוקציה יושבת על מוטות פיברגלס שהם די גמישים. כאן קצת פישלתי בחישובים הראשוניים. לא נורא, אתקן בזווית קצת יותר למטה של המנוע. אולי כאן זה המקום לציין שהבנייה אמנם לקחה עד כה סביב 20-25 שעות בשבוע האחרון, אבל את התיכנון אני עושה בראש כבר כמעט חודשיים בעיקר בבניית פתרונות לסוגיית הקטנות- כמו הציר הדו כיווני, נושא ההיגוי, העברת היגוי לגלגל האף, קיבוע המוט המרכזי וכו׳... אני יכול לומר בגאווה שכל פרט בביצוע נעשה על פי חשיבה ותיכנון מוקדמים, ימים יגידו האם החשיבה המוקדמת הזו אכן הייתה נכונה...
לגבי סטאפ- בקר 30 אמפר ומנוע 2830 1000kv מrctimer - ניקנו כספיירים לרחפן, ובינתיים חשבתי שחבל שיישבו במגירה. עלו 25$ בערך יחד. סרבואים לכנף - turnigy TGY 9018MG, מיקרו 9 גרם - 5$ כל אחד. מהרעשים בסרטון אתם יכולים להבין שיייתכן שקצת קשה להם, אולי הייתי צריך ללכת על סרבואים בגודל מיני. בכל אופן כשמחזיקים את הרוגלו באוויר מלמעלה הרעש נפסק, ככה שאני מקווה שהסוגייה הזו היא רק על הקרקע בגלל שרוב הכנף בעצם נמצאת מאחורי חיבור הציר הדו כיווני כך שיש הרבה משקל על הסרבואים; באוויר הכל יהיה תלוי על המוט המרכזי והסרבואים יהיו לדעתי פחות תחת עומס. בכל אופן בהמשך אולי אחליף לסרבואים מיני, הייתי אפילו שם סטנדרט אבל אני בספק אם ייכנסו לי שם. הסוללה - טורניג׳י 2200mAh 20C, 3 תאים- 8$, דרדס כחול לגלגל האף. הפרופ הוא 10x5, לפי מחשבון דחף אמור לייצר יחס דחף משקל של 1:1 למשקל הנוכחי של הכלי (שעומד אגב על 930 גרם לפני צבע, אחרי צבע בטח יהיה 950 גרם) - הגבלתי את עקומת המנוע כרגע למקסימום של 80%, אולי בהמשך ארד לפרופ 9x5. היה נראה לי נכון יותר ללכת על kv נמוך ופרופ גדול, מתאים לי בראש לכלי כזה שאמור להיות slow flyer. עומס המשטחים עומד (בהנחה שאחרי צבע המשקל יהיה סביב 950 גרם) על סביב 27 גרם לדצ״מ, בערך כמו ביקסלר... שני לוחות דיקט תעופתי עלו 50₪ יחד, כל היתר זה חומרים שהיו בבית ופתרונות שייצרתי לפי הצורך.
מחר אצא להגלשות מבחן ללא מנוע כדי לוודא שמרכז הכובד האורכי ממוקם נכון, ולפי התוצאות אקבע את תושבת הציר הדו כיווני של המוט המרכזי ללוח השליטה שמחובר לעפיפון, ואז נותר לצבוע את הגונדולה, לעשות כיוונים - משוערים, כי אין לי מושג איך בת׳כלס הכלי ייתנהג באוויר, ובתקווה ביום שישי אם יהיה מזג אוויר טוב תהיה טיסת המבחן הראשונה !

ולמי שצריך בינתיים המחשה מה זה גלשן אוויר, קבלו קישור לסרטון מדליק של גלישה אווירית...:

[אננס]

מדהים איך כל יום (כמעט) אני לומד פה משהו חדש..
תודה גיל, מחזיקים לך אצבעות שתצליח

[Friman]

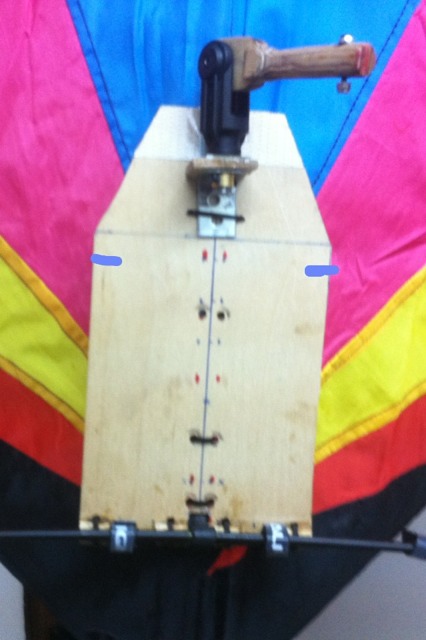

זה לוח השליטה עם הקיבוע שלו לעפיפון, ובמצב מקופל:


ניתן לראות בתצלומים קודם שהעוגן עץ עם ציר הelevator מתחבר למוט המרכזי עם "Jesus Bolt" ככה שכל העפיפון ומה שמחובר אליו ניתן להפרדה מהגונדולה וקיפול לצורך תחבורה.
בשביל האווירה, הנה תמונה של שולחן העבודה שלי בעיצומי הבנייה:

וזה כבר סתם בשביל הצחוקים...

ת׳כלס אולי אשקול את עניין החופה בהמשך, ישפר את האווירודינמיות של הגונדולה.. לא בטוח אם זה שווה את ה80 גרם תוספת משקל שלה. נראה בהמשך

[wind556]

שאפו גיל, אהבתי
אתה לגמרי בשל לבניית כל טיסן שתחשוק בו
אגב, השם העברי של זה הוא דאון תליה יען כי מתחת לדאון תלוי הגוף המשנה את מיקום מרכז הכובד. בדאונים כאלה זה התפקיד של גוף האדם
היה לי אחד כזה, אמיתי (לא ממונע, דאון דאון)., אחת החוויות הגדולות של חיי

[pomerus]

איזה יופי ! גם הרעיון והיצירתיות וגם הביצוע עם התכנון והאלתורים
אם יעבוד טוב, יש אפילו מצב שיטוס בצוק כדאון ממש ...

בהצלחה בטיסות האיזון וכמובן בטיסת הבכורה. מקווה שתצלם גם את ההגלשות הראשונות ותהליך הכוונון
מקצת נסיון עם מצנח ממונע של הסיני, מציאת מרכז הכובד, זוית התקפה, זוית המנוע, וחלוקת המשקלים היא קצת טריקית (טוב, מאוד טריקית, בגונדולה עוד לא ממש הצלחתי) ונראה לי שפה האתגר דומה.

[Friman]

שאפו גיל, אהבתי
אתה לגמרי בשל לבניית כל טיסן שתחשוק בו
אגב, השם העברי של זה הוא דאון תליה יען כי מתחת לדאון תלוי הגוף המשנה את מיקום מרכז הכובד. בדאונים כאלה זה התפקיד של גוף האדם
היה לי אחד כזה, אמיתי (לא ממונע, דאון דאון)., אחת החוויות הגדולות של חיי

***... אמרתי לאשתי ״חשבתי להתחיל תחביב חדש״ ונדלקו לה העיניים - עד שהיא שמעה כמה עולה גלשן אוויר + קורס לקבלת רשיון להטיס גלשן כזה, אז היא חייכה ושאלה אם לא רציתי לקנות עוד מסוק אולי?
תודה על המחמאות, עכשיו רק נשאר לראות אם הוא יטוס.. ואם הוא יטוס טוב וכייף או מעפאן... בכל מקרה אני בטוח שלראות אותו באוויר יהיה די מגניב.

[wind556]

***... אמרתי לאשתי ״חשבתי להתחיל תחביב חדש״ ונדלקו לה העיניים - עד שהיא שמעה כמה עולה גלשן אוויר + קורס לקבלת רשיון להטיס גלשן כזה, אז היא חייכה ושאלה אם לא רציתי לקנות עוד מסוק אולי?
תודה על המחמאות, עכשיו רק נשאר לראות אם הוא יטוס.. ואם הוא יטוס טוב וכייף או מעפאן... בכל מקרה אני בטוח שלראות אותו באוויר יהיה די מגניב.

אתה מזכיר לי את הסיפור על הרבי והעז...


אגב, בדאוני התליה המודרניים יש כנף נפח עם פרופיל מלא, והיא פחות משולש ויותר דומה לכנף של דאון:


http://www.icaro2000.com/Products/Ha...er/Orbiter.htm

[Friman]

איזה יופי ! גם הרעיון והיצירתיות וגם הביצוע עם התכנון והאלתורים
אם יעבוד טוב, יש אפילו מצב שיטוס בצוק כדאון ממש ...

בהצלחה בטיסות האיזון וכמובן בטיסת הבכורה. מקווה שתצלם גם את ההגלשות הראשונות ותהליך הכוונון
מקצת נסיון עם מצנח ממונע של הסיני, מציאת מרכז הכובד, זוית התקפה, זוית המנוע, וחלוקת המשקלים היא קצת טריקית (טוב, מאוד טריקית, בגונדולה עוד לא ממש הצלחתי) ונראה לי שפה האתגר דומה.

אחת הסיבות שלא בחרתי במצנח רחיפה ממונע, והרעיון בהחלט עבר לי בראש, זה ששם הכל תלוי על חוטים וסוגיית הנדנודים נראתה לי בעייתית... גם לא כל כך רציתי כלי שהשליטה בגובה נקבעת רק על פי המצערת. כאן יש חיבור מעט יותר קשיח; בוודאות יהיו חופשים ונדנודים כי השילדה גמישה אבל אני מעריך שפחות מבמצנח רחיפה.
התכנון הוא לנסות למצוא נקודה מיטבית לעיגון הציר הדו כיווני ללוח השליטה כאשר הלוח מקביל לחלוטין לגונדולה והסרבואים בנקודת האפס, ואז כל היגוי של הסרבואים יביא לשינוי מרכז הכובד בצורה שמשנה את זווית ההתקפה באופן הרצוי. יחד עם זאת זה קצת טריקי: בעיקרון ניתן הרי למקם את חיבור הציר לעפיפון כמעט בכל מקום שרוצים על המוט האורכי המרכזי של שילדת העפיפון ולהגיע למרכז הכובד הנדרש באמצעות קיצור הפושרודים או הארכתם וככה להשפיע על מרכז הכובד הכללי באמצעות משקל הגונדולה, אבל אליה וקוץ בה כמו שאומרים - אם הגונדולה תהיה תלויה באלכסון זווית המנוע תהיה אלכסונית ואז פתיחת מנוע תוריד או תעלה את האף (תלוי לאיזה כיוון האלכסון...). נכון שאפשר לקזז עם תוספת זווית למנוע אבל עד גבול מסויים. מה גם שאני משער שזווית מנוע גדולה מדי תגרום לבעיות בריצה על המסלול בדרך להמראה. אז... חיברתי את תושבת הציר באופן זמני עם דבק סיבים ואזיקון במקום שבו כאשר לוח השליטה מקביל לגונדולה מרכז הכובד יוצא ב29 ס״מ מהקצה הקדמי, שזה מה שהמליץ מחשבון מרכז הכובד, ובשטח אני אקצר או אאריך את הפושרודים כדי להגיע למרכז הכובד המיטבי לגלישה ללא מנוע. ואז אחרי סימון מרכז הכובד שאמצא על גבי העפיפון, בבית אנסה להגיע למרכז הכובד הזה כאשר לוח השליטה מקביל לגונדולה, רק באמצעות שינוי מיקום חיבור התושבת. ואז אקבע את התושבת ללוח השליטה עם אפוקסי ו2 ניטים, בתקווה שזה אכן יהיה מיקום מיטבי, ואם יהיה צורך אח״כ בשינויים קטנים אותם כבר אעשה באמצעות הארכה או קיצור קטנים של הפושרודים. אגב עוד משהו טריקי זה שהעפיפון לא ישר מבחינה אופקית, בסרטון שצילמתי ניתן לראות שיש לו שתי הגבהות משולשות בחלק האחור, אין לי מושג איך זה ישפיע מבחינת הזווית שהוא צריך להיות בה לטיסה מיטבית... האם העפיפון צריך להיות עם השילדה מקבילה לקרקע ושני המשולשים בולטים לגובה, או ששילדת העפיפון צריכה להיות אלכסונית לקרקע כך שהמשולשים העליונים הם שמקבילים לקרקע..? אין לי ממש מושג, מקווה לגלות בדרך. ראיתי סרטונים ביוטיוב של גלשני אוויר שטסים גם במצב הראשון וגם בשני, כולם נבנו על ידי חובבנים אז לא ברור לי מי מהמצבים נכון יותר.
עוד דבר טריקי שאצטרך לבדוק הוא תגובת ההיגוי, היכן למקם את התפוחים לבול לינקים של הפושרודים - רחוק מדי מהציר= לא מספיק היגוי, קרוב מדי לציר= עומס יתר על הסרבואים; צריך למצוא נקודה מיטבית. כרגע בנקודה שבה אני מתכנן למקם אותם (מסומן בכחול בצילום של לוח השליטה) השינוי המקסימלי בקצוות הסטיק הוא של בערך 1.5-2 ס״מ במרכז הכובד ביחס לנקודה באמצע הסטיק, בציר הelevator. בaileron אני פחות דואג, נראה ממבט אינטואיטיבי בעין שהתזוזה מספיקה שם. בכל אופן מטיסנים זכור לי ששינוי של 1.5 ס״מ במרכז הכובד מורגש היטב בטיסה ככה שאני מקווה שזה יספיק להיגוי יעיל של הelevator.

[pomerus]

אחת הסיבות שלא בחרתי במצנח רחיפה ממונע, והרעיון בהחלט עבר לי בראש, זה ששם הכל תלוי על חוטים וסוגיית הנדנודים נראתה לי בעייתית... גם לא כל כך רציתי כלי שהשליטה בגובה נקבעת רק על פי המצערת. כאן יש חיבור מעט יותר קשיח; בוודאות יהיו חופשים ונדנודים כי השילדה גמישה אבל אני מעריך שפחות מבמצנח רחיפה.
התכנון הוא לנסות למצוא נקודה מיטבית לעיגון הציר הדו כיווני ללוח השליטה כאשר הלוח מקביל לחלוטין לגונדולה והסרבואים בנקודת האפס, ואז כל היגוי של הסרבואים יביא לשינוי מרכז הכובד בצורה שמשנה את זווית ההתקפה באופן הרצוי. יחד עם זאת זה קצת טריקי: בעיקרון ניתן הרי למקם את חיבור הציר לעפיפון כמעט בכל מקום שרוצים על המוט האורכי המרכזי של שילדת העפיפון ולהגיע למרכז הכובד הנדרש באמצעות קיצור הפושרודים או הארכתם וככה להשפיע על מרכז הכובד הכללי באמצעות משקל הגונדולה, אבל אליה וקוץ בה כמו שאומרים - אם הגונדולה תהיה תלויה באלכסון זווית המנוע תהיה אלכסונית ואז פתיחת מנוע תוריד או תעלה את האף (תלוי לאיזה כיוון האלכסון...). נכון שאפשר לקזז עם תוספת זווית למנוע אבל עד גבול מסויים. מה גם שאני משער שזווית מנוע גדולה מדי תגרום לבעיות בריצה על המסלול בדרך להמראה. אז... חיברתי את תושבת הציר באופן זמני עם דבק סיבים ואזיקון במקום שבו כאשר לוח השליטה מקביל לגונדולה מרכז הכובד יוצא ב29 ס״מ מהקצה הקדמי, שזה מה שהמליץ מחשבון מרכז הכובד, ובשטח אני אקצר או אאריך את הפושרודים כדי להגיע למרכז הכובד המיטבי לגלישה ללא מנוע. ואז אחרי סימון מרכז הכובד שאמצא על גבי העפיפון, בבית אנסה להגיע למרכז הכובד הזה כאשר לוח השליטה מקביל לגונדולה, רק באמצעות שינוי מיקום חיבור התושבת. ואז אקבע את התושבת ללוח השליטה עם אפוקסי ו2 ניטים, בתקווה שזה אכן יהיה מיקום מיטבי, ואם יהיה צורך אח״כ בשינויים קטנים אותם כבר אעשה באמצעות הארכה או קיצור קטנים של הפושרודים. אגב עוד משהו טריקי זה שהעפיפון לא ישר מבחינה אופקית, בסרטון שצילמתי ניתן לראות שיש לו שתי הגבהות משולשות בחלק האחור, אין לי מושג איך זה ישפיע מבחינת הזווית שהוא צריך להיות בה לטיסה מיטבית... האם העפיפון צריך להיות עם השילדה מקבילה לקרקע ושני המשולשים בולטים לגובה, או ששילדת העפיפון צריכה להיות אלכסונית לקרקע כך שהמשולשים העליונים הם שמקבילים לקרקע..? אין לי ממש מושג, מקווה לגלות בדרך. ראיתי סרטונים ביוטיוב של גלשני אוויר שטסים גם במצב הראשון וגם בשני, כולם נבנו על ידי חובבנים אז לא ברור לי מי מהמצבים נכון יותר.
עוד דבר טריקי שאצטרך לבדוק הוא תגובת ההיגוי, היכן למקם את התפוחים לבול לינקים של הפושרודים - רחוק מדי מהציר= לא מספיק היגוי, קרוב מדי לציר= עומס יתר על הסרבואים; צריך למצוא נקודה מיטבית. כרגע בנקודה שבה אני מתכנן למקם אותם (מסומן בכחול בצילום של לוח השליטה) השינוי המקסימלי בקצוות הסטיק הוא של בערך 1.5-2 ס״מ במרכז הכובד ביחס לנקודה באמצע הסטיק, בציר הelevator. בaileron אני פחות דואג, נראה ממבט אינטואיטיבי בעין שהתזוזה מספיקה שם. בכל אופן מטיסנים זכור לי ששינוי של 1.5 ס״מ במרכז הכובד מורגש היטב בטיסה ככה שאני מקווה שזה יספיק להיגוי יעיל של הelevator.

אכן טריקי++

שני דברים שאולי יעזרו:
1) חבר/מכר/ידיד שעוסק בגלשני אוויר. רוב הסיכויים שתהיה לו האינטואיציה "לפי העין" של איך דברים צריכים להראות ולהרגיש כדי שיטוס טוב. ואולי יהיה לו גם ידע של איך מאזנים גלשן אוויר כזה לפני טיסה
2) מידות הסרוואים - אם אתה כבר עכשיו מרגיש שאתה עובד במגבלות, אולי כדאי לעלות בסרוואים לפני התחלת הניסויים

כמו שכתבת, אכן עם מצנח רחיפה ממונע הכול "תלוי על חוטים" ועוד לא פתרתי את האתגר של זווית המנוע, שגם משתנה כשהוא עובד בעוצמות שונות. אבל זה בא אחרי שאצליח לכווין את זווית ההתקפה של המצנח, שזה תורת הנסתר בפני עצמו ...
חבר שעסק במצנחי רחיפה אמר לי שהוא יעזור בכיוונים וזה נותן תקווה.
מסכים איתך שבגלשן הממונע שלך לפחות אין את בעיית ה"נדנודים" בזווית המנוע

[adibenbasat]

יפה מאוד, תענוג לראות שרשורים כאלו יצירתיים, הייתה תקופה די ארוכה שלא היו הרבה כאלו..
כול הכבוד

[guy1a]

וואו ... !

sgs II

[נדב השובב]

וואו כל הכבוד, לגבי העפיפון יום הולדת ניסית לקשור משקולת בזנב?
ובעצם האם ניתן לבנות אחד ללא מנוע לצוקים?!

[Friman]

וואו כל הכבוד, לגבי העפיפון יום הולדת ניסית לקשור משקולת בזנב?
ובעצם האם ניתן לבנות אחד ללא מנוע לצוקים?!

כן ניתן בהחלט לבנות גרסא לא ממונעת. חפש ביוטיוב rc hang glider יש כמה וכמה סרטונים של כאלו, שם לרוב משתמשים בבובה שכמו במציאות תלויה על חוט שמחובר למרכז הכובד, וההיגוי מתבצע באמצעות מוט שמחובר לידיה כשזוויות המוט נשלטות על ידי סרבואים מלמעלה. ככה לפחות הבנתי את המכניקה, ממה שראיתי

[Friman]

אוקיי, יצאתי לכמה מבחני הגלשה הבוקר... אבדוק אח״כ בבית אם רואים סביר בסרטונים שצילמתי (המצלמת מחזיק מפתחות הייתה מונחת על הבגאז׳ של האוטו) ואם רואים סביר אעלה אותם מאוחר יותר.
בהגלשה הראשונה הכלי כמעט מייד ירד למטה. קיצרתי את הפושרודים כך שמרכז הכובד זז 1.5 ס״מ אחורה בערך. ב2 ההגלשות הבאות הכלי גלש 4-5 מטר ושוב האף פגש את הרצפה. לצערי הדשא של מגרש הכדורגל ביישוב היה רטוב מהשקיה אז עשיתי את הנסיונות הללו בשדה חיטה אבל החיטה עדיין לא גבהה, ככה שכן הנסע הקדמי התעקם קצת וגם אחד הפושרודים- אבל בסה״כ אין נזקים. בכל אופן לדעתי עם מעט יותר מהירות אווירית (בקושי הייתה רוח וחששתי לזרוק חזק מדי) הוא יגלוש לא רע, אבל לדאות מהיד לא נראה לי שהוא ידאה.. אולי עם סוללת 850mah שתוריד סביב 100 גרם במשקל. בכל אופן כמו שחשבתי הכנף צריכה להיות בזווית של בערך 10 מעלות כלפי מעלה, בין מצב שהקונסטרוקציה התחתית מקבילה לקרקע לבין מצב שהקו העליון שיוצרים שני המשולשים האחוריים מקביל לקרקע. שזה די הגיוני כשמסתכלים על צורת העפיפון ומנסים לחשוב איזו זווית התקפה נדרשת.
בכל אופן אני מפרק את האלק׳ אחרי שאסמן מרכז כובד ואת אורכי הפושרודים, אצבע את הגונדולה ואחבר מחדש את האלק׳ בחיבור קבוע יותר, כשאת החיבור ללוח השליטה שעל העפיפון אותיר בינתיים בחיבור זמני עם אזיקונים ודבק סיבים עד אחרי טיסת המבחן הממונעת הראשונה, כדי שאם ייסתבר שצריך להזיז את תושבת הציר קדימה או אחורה על מנת שבאוויר הגונדולה תהיה תלויה ישר, לא תהיה לי בעיה לפרק הדבקה או חיבור קבוע אחר. בתקווה שלא ייתפרק לי הציר מלוח השליטה באוויר . גם את חיבור הבול לינקים ללוח השליטה אשאיר כרגע זמני עם אזיקונים ודבק סיבים כדי לוודא שיש לי זוויות ניהוג מתאימות, כי בגלל שהגלישה היום הייתה קצרה למדי לא הצלחתי לבדוק את עניין ההיגוי. בתקווה שביום שישי בצהריים אחרי טיסת מבחן אהיה מלומד יותר, ובתקווה גם עם כל הכלי שלם ולא עם שקית מלאה תובנות ושברי דיקט תעופתי...

[Himel]

לפי איך שאני מכיר את הכלי הזה השם שלן זה טרייק,
במקןר יש בו שתי מקומות ישיבה אחד אחרי השני, כלי טיסה יחסית מהיר לגודלו, מרגיש כמו אופנוע בשמיים.

[pomerus]

ברכות להגלשות

נשמע מבטיח. נראה לי שכן הנסע די מיותר כרגע, בטח בנסיונות. הגלשה מהיד ונחיתה על הגחון יעשו את העבודה מצויין. אם צריך להגן על הפרופ - פרופ סייבר

[Friman]

תודה על הטיפים... למרות שבמקרה הזה לא נראה לי נכון לעשות נסיונות בלי כן נסע קדמי - במיוחד בגלל שהאחורי לא מתפרק מה שאומר שברגע המגע בקרקע תהיה בהכרח התהפכות קדימה...
בכל אופן פירקתי את האלקטרוניקה, הגונדולה נכנסה לצביעה בצבע ירוק זוהר וזרחני
לגבי סרבואים, בשמחה הייתי מחליף אותם כבר עכשיו לגודל מיני אבל אין לי בנמצא. דווקא את אלו בחרתי בכוונה כי אמור להיות להם טורק של 2.5 ק״ג אבל כנראה צריך קצת יותר. אם למישהו בדרום יש להלוות לי 2 סרבו מיני מטאל גיר עם סביב 4 ק״ג טורק, אני אשמח להשאיל ואם לא לא נורא, אעשה את טיסת המבחן ככה, להערכתי באוויר לא יהיה עליהם עומס גדול אני רק חושש שהגירים ייטחנו לי אם תהיה נחיתה לא מספיק רכה.

[Friman]

בשעה טובה הכל מוכן לטסט פלייט מחר... כיוונתי קיזזתי חיזקתי וצבעתי, מקווה שלא תהיה רוח חזקה מדי, בכל מקרה מתוכנן סרטון
הזזתי את תופסי הפושרודים חור אחד פנימה על ההורנים והגדלתי את טווח התנועה של הסרבואים ל130% באנד פוינטס, עכשיו הסרבואים פחות מרעישים ועדיין מייצרים בשיא התנועה שלהם שינויים של סביב 1.5-2 ס״מ במרכז הכובד, נראה לי שזה מספיק כדי להביא להרמת/הורדת אף במידה סבירה להמראה ונחיתה, לופים אני לא מתכנן לעשות איתו . עשיתי גם מיקס של 15% בין גלגל האף למאזנות כדי שבהיגוי על המסלול הוא לא ייתהפך לצד ההופכי לסיבוב מכח האינרציה ובגלל מרכז הכובד האנכי הגבוה יחסית מהקרקע בשילוב עם הגוף ובסיס הגלגלים הצרים יחסית.

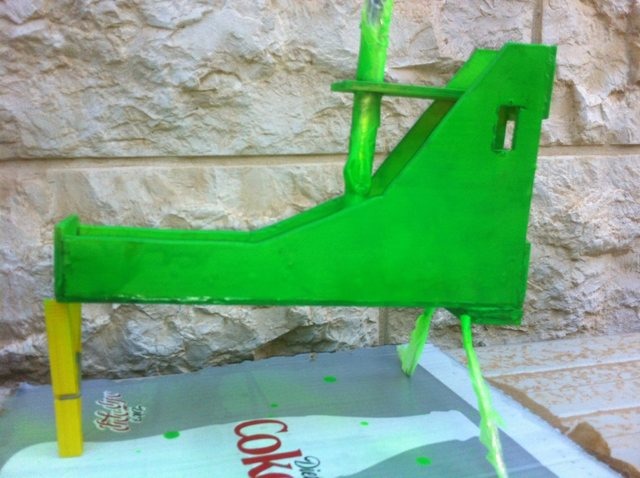

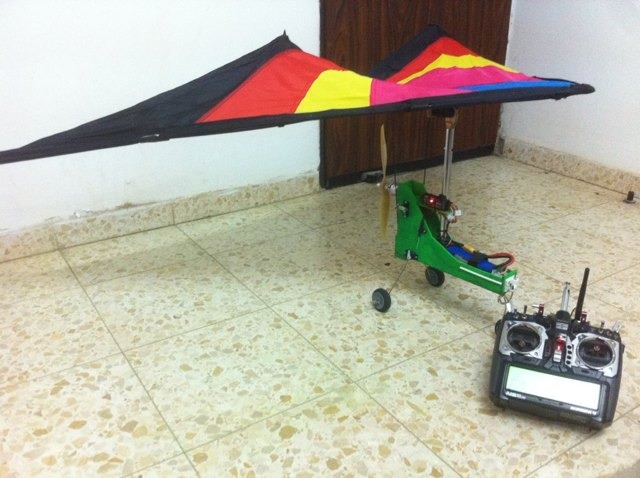

הנה תמונות מתהליך הצביעה ושל התוצר הכמעט מוגמר, אחרי טיסת המבחן תושבת הציר הראשי והתפוחים לבול לינקים של הפושרודים ימוקמו ויקובעו סופית, כרגע ממוקמים במיקום ניתן לפירוק למקרה שיהיה צריך לשנות את מיקומם בעקבות טיסת המבחן.




משקל סופי- 1010 גרם עם סוללת 2200mAh 20C, קצת יותר ממה שחשבתי אבל עדיין מותיר עומס משטחים של סביב 29 גרם לדצ״מ, שאמור להבנתי לגלוש לא רע (?). אני לוקח איתי לטיסת המבחן מחר גם סוללת 3 תאים 850mAh 25C קטנה שאיתה המשקל יורד ב100 גרם וייתן עומס משטחים של 26 גרם לדצ״מ, למקרה שבכל זאת הכלי ירגיש כבד מדי

[wind556]

נפלא
עומס המשטחים מספק ביותר,אבל הגלישה תלויה לא רק בזה, אלא גם במבנה האוירודינאמי ושם העפיפון הזול לא מככב. זה אומר שאתה מסתמך יותר על המנוע ופחות על הדאיה.
אגב, במערכת כזאת נהוג לשים סרוו אחד גדול למיתרי הכיוון עם הארכה גדולה להורן, והמיתרים מחוברים לנקודה הנכונה בעפיפון.
עם סרוו קטן ותנועה קטנה צפוי קושי רב בניהוג. מערכת כזאת צריכה טווח תנועה ממש גדול לצורך הניהוג. זה לא טיסן.
אין לי ספק שתפיק תועלת רבה מהפרוייקט הזה. בהצלחה רבה

[Friman]

היה היום טסט פלייט חמוץ מתוק... החדשות הטובות הן שהכלי בר טיסה, החדשות החמוצות הן שלטוס הוא לא ממש טס...דווקא בנסיון הראשון הוא קיפצץ מעל מצוקון קטן וגלש לאיזה 2 שניות מה שהוכיח שהדבר הזה מסוגל לטוס

אז עכשיו אני זקוק לעצות המומחים - מה קרה ואיך לנסות אחרת? התופעה החוזרת היא שעם הניתוק מהקרקע הגונדולה רצה קדימה באלכסון ואז הכלי מאבד גובה וירד לקרקע. מצולמים כאן 3 נסיונות כשבמעבר מאחד לשני קיצרתי כל פעם מעט את הפושרודים להגדלת זווית ההתקפה ולהסטת מרכז הכובד יותר אחורה עד שבנסיון האחרון שמצולם זווית ההתקפה באמצע הסטיק היתה בערך כמו שהייתה הזווית בנסיון הראשון בקצה הסטיק הנמוך (בנסיון הזה כאמור הכלי גלש מעל מצוקון, כשה elevator היה עד הסוף בup). בדקתי בבית, באורך הפושרודים שהיה בנסיון האחרון הזווית של לוח השליטה של העפיפון באמצע סטיק היא 17 מעלות כלפי מעלה, מה שמביא את החלק העליון של המשולשים להיות מקביל לקרקע; נקודת מרכז הכובד במצב הזה היא 29 ס״מ מהקצה הקדמי כאשר שומרים על זווית זו וגוף הגונדולה מקביל לקרקע- שזה אמור להיות בסדר, ולכן לדעתי שולל את הסברה ההגיונית שמדובר במרכז כובד אחורי מדי; נראה לי שאלו בדיוק אמורים להיות זווית ההתקפה ומרכז הכובד. אני יותר חושד שזווית המנוע לא מספיק למטה - ואז ברגע הניתוק מהקרקע בגלל הגרר הגבוה בחלק העליון ובגלל שזווית הפרופ לא מספיק מתנגדת לכך, הגונדולה מגלגלת כלפי מעלה, ואז כיוון שווקטור הדחף של הפרופ מוסט כלפי מטה והגרר גדל עם זווית ההתקפה שגדלה, אני משער שהכלי מאבד מהירות וכפועל יוצא מכך מאבד עילוי ויורד לקרקע. נשמע לכם הסבר הגיוני?
כרגע המנוע ב5 מעלות כלפי מטה ו2.5 מעלות ימינה, כאשר מרכז המנוע ממוקם בערך חצי ס״מ מתחת לנקודת מרכז הכובד האנכי. חשבתי להוריד את זווית המנוע עוד למטה לכיוון ה10 מעלות ולנסות שוב בשבוע הבא. נשמע לכם ש10 מעלות למטה יספיקו? או שאולי הבעיה היא בכל זאת מרכז כובד אחורי מדי?
הסרבואים אגב הוכיחו עצמם כממש לא מתאימים למשימה, אחרי 3 ההתהפכויות האלו הפסיקו לחלוטין לתפקד, הייתי בטוח שהלכו לעולמם אך בבית ראיתי שנטחן גלגל הפלסטיק היחיד בגיר של שניהם, החלפתי בגלגל תואם בגודל ובמספר השיניים מסט להחלפה של hxt900 (תמיד אפשר לסמוך על הסינים שימחזרו פסי ייצור ) והם חזרו לחיים, אנסה איתם את הנסיונות הבאים בשבוע הבא אך ללא ספק צריך סרבואים חזקים יותר שיוכלו גם להניע זרועות ארוכות יותר, כי ככה ההיגוי ממש גס - הסרבואים הנוכחיים משנים את זווית ההתקפה ב4 מעלות למעלה ולמטה בקצוות הסטיק במיקום הלינקים הנוכחי ללוח השליטה, ואם ממקמים אותם קרוב יותר לציר הם מתחילים ליילל. אני מתלבט בין אלו:
http://www.hobbyking.com/hobbyking/s...act_Servo.html
הם מיועדים אמנם לגלגלים מתקפלים ודי איטיים, אבל מאד חזקים (7.5 ק״ג), לבין
הקורונה 319 שגם מתאימים לי בגודל, והם פי 5 יותר מהירים (0.06 שניות) אבל בערך מחצי מהטורק (4 ק״ג) http://www.hobbyking.com/hobbyking/s...dproduct=23920
ככה או ככה אני צריך סרבואים יחסית קצרים בגובה כדי שייכנסו לי שניהם אחד כנגד השני בתוך הגוף. אני נוטה בעיקרון לטובת האיטיים והחזקים כי בלאו הכי אחבר להם הורנים הכי ארוכים שאוכל, ולא מדובר הרי בכלי לביצועים וארובטיקה אלא לכלי לשיוטים איטיים ורגועים.. רק שאין לי מושג לגבי רזולוציה שלהם. ועדיין, לא נראה לי קריטי כמו שיהיו חזקים..
ובשביל למתן את הבאסה מהיעדר הטיסה אני מצרף גם סרטון שלי עם הTrex 600 מהבוקר, עד שסוף סוף תפסתי אומץ שיצלמו אותי בזמן שאני מטיס...

תודה למשה קסאבי על הצילומים והתמיכה המורלית

[אננס]

סתם קטע.. פשוט אני מכיר מישהו שנפל על הקטע הזה בטיסת ניסוי...

מדדת הספק מקסימלי של המנוע?
ראיתי שבהתחלה רשמת שתגיע לדחף 1:1, לפי הסרטון לא נראה שאתה קרוב אפילו ל 1:1 ...
מאוד יכול להיות שפשוט חסר לך כח, בקטע של הריחוף נראה שהוא דואה די יפה וישר עם קצת יותר כח במנוע (או זוית יותר מתאימה) אולי הוא היה אפילו מטפס עוד.

לגבי המסוק, מאוד מרשים ויפה.. אבל לא למה לא רואים את הנחיתה?

[Friman]

לא מדדתי הספק, אין לי מד הספק מתאים.. מחשבון הדחף - משקל צופה לנתוני הסטאפ צריכת זרם מקסימלית של 18 אמפר מתפרץ, והבקר שלי מסוגל לתת בשיגרה 30 אמפר אז בתקווה שהכל יהיה בסדר. אכן בנסיון הראשון היה נראה שהוא לא מפתח מספיק מהירות אז בנסיונות הבאים ביטלתי את הגבלת קצה המצערת מ85% חזרה ל100% ואז הוא תפס מהירות יפה. צריך לזכור שזה כלי עם די הרבה גרר בגלל העפיפון הגדול שנמצא בזווית מעלה כמו מפרש ליצירת העילוי, מה גם שכמו שעודד אמר איכות החומרים לא בדיוק top notch, יש כל מיני שאריות בד לא חתוכות בדיוק במידה והפיברגלס גמיש ומקפצץ, כל אלו תורמים לגרר. אגב זה שבנסיונות השני ואילך כשהמנוע היה ב100% בלט יותר הגלגול של הגונדולה כלפי מעלה יכול לחזק את הסברה שלי שהבעיה היא בזווית המנוע, מצד שני ככל שהתקדמתי בנסיונות גם הגדלתי את זווית ההתקפה מה שהזיז את מרכז הכובד אחורה - זה קונפאונד במונחים סטטיסטיים , כלומר משתנה מתערב. עדיין, הטיית הגונדולה מעלה בלטה לי לעין בעיקר מהנסיון השני כשהגדלתי את טווח המצערת, ולא ראיתי החרפה של נטיה זו כשבשני הנסיונות הבאים (היו 4 נסיונות אחד מהם באמצע נשמט בטעות בעריכה) כשהגדלתי עוד את זווית ההתקפה והסטתי את מרכז הכובד כך עוד אחורה, אז האינטואיציה שלי היא שהבעיה היא זווית המנוע..(?). אני מאמין שעם עוד קצת מהירות אווירית וזווית התקפה כמו בנסיון האחרון הוא בהחלט יטוס, משאפתור את סוגיית התרוממות הגונדולה למעלה וקדימה
לגבי המסוק - תודה, בשלב מסויים ביקשתי ממשה להפסיק לצלם כי אני נלחץ כשמצלמים אותי, פעמיים ריסקתי בעבר כשצילמו אותי או כשצילמתי את עצמי מטיס אז אני משתדל להימנע מכך נגד ״עין הרע״.. כשלא מצלמים אני מעז יותר

[elbazel]

חזק ביותר
מהסרטים נראה שחסר כוח

[Friman]

חזק ביותר
מהסרטים נראה שחסר כוח

אכן גם ההשערה שלי היא שאי צבירת הגובה היא בגלל ירידה במהירות רק שכפי שהסברתי, ההשערה שלי היא שהסוגייה איננה כח לא מספק של הסטאפ אלא הכיוון אליו ווקטור הדחף מוסט כשהגונדולה מרימה אף באוויר - היא עולה לזווית של סביב 30 מעלות וזה אומר שווקטור הדחף של הפרופ הוא 35 מעלות כלפי מטה, זה מפחית משמעותית את הדחף קדימה... כשמשווים בין המהירות שהוא צובר בריצה על המסלול לעומת מרגע הניתוק והלאה, לדעתי המהירות הנצברת על המסלול מספיקה להמראה משמע שהסטאפ אמור להיות מסוגל להחזיק את הכלי באוויר, בכיוונים הנכונים. אבל יכול מאד להיות שההשערות שלי מוטעות, אני בשלב הניסוי והטעייה, אם למישהו יש כיוון מבוסס יותר לכוון אותי אשמח לשמוע! אולי בכל זאת זה עניין של מרכז כובד אחורי מדי? אנסה להתחיל מהגדלת זווית המנוע ל10 מעלות מטה ואראה אם זה משתפר, מקווה שאצליח להגיע להמראה וטיסה טובה בכח מנוע ואז את מיקום מרכז הכובד יהיה לי קל יותר לבדוק בדאייה באוויר - אם בדאייה הוא יוריד או ירים אף אדע לשחק עם מרכז הכובד, ואז אחזור מחדש לכיוון זווית המנוע...
