אני צריך את עזרתכם,
יש לי משקפי FatShark
ואתמול הגיע אלי הOSD של הסיני
לא הצלחתי להבין איך אני מחבר את הOSD למשקפיים???
Printable View
אני צריך את עזרתכם,
יש לי משקפי FatShark
ואתמול הגיע אלי הOSD של הסיני
לא הצלחתי להבין איך אני מחבר את הOSD למשקפיים???
שים פה את הלינק למדריך משתמש או לסכמת חיבורים. תגיד בדיוק מה לא הבנת ונמשיך משם.

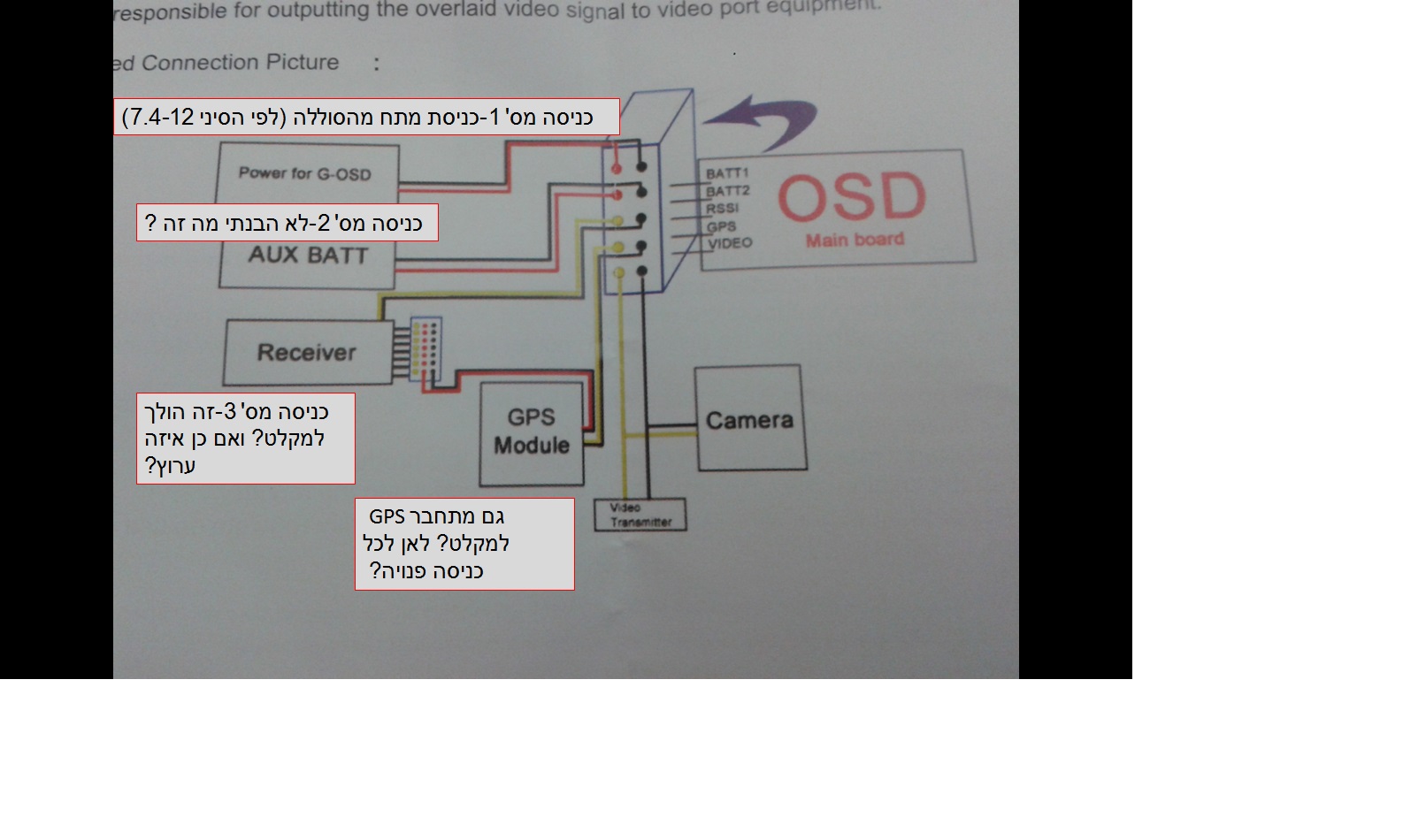

קובץ מצורף 104879קובץ מצורף 104880קובץ מצורף 104881קובץ מצורף 104882
אני מקווה שזה יעזור..
נדב,
הOSD לא מתחבר למשקפיים - אלא למשדר הוידאו שנמצא על הטיסן\רחפן...
החיבור פשוט ביותר:
BAT1 - סוללה
BAT2 - יודע לקרוא מתח סוללה נוספת אם יש צורך (כנאה תיותר עבורך אם אין לך מערכת וידאו עם סוללה נוספת)
RSSI חיבור RSSI למקלט
GPS - חיבור אנטנת GPS,
VIDEO - פה אתה צריך לבנות צמה בסגנון "Y". לפצל בעצם את האדמה (שחור) והסיגנל( צהוב) למשדר + מצלמה יחד. הOSD פשוט "מלביש" את נתוני הטיסה על הקו הזה.
מאד פשוט.
מוזמן ליצור קשר אם אתה מסתבך...
איתי.
ברור לי שהOSD לא מתחבר למשקפיים אלה למשדר של המשקפיים.
BAT1 - סוללה - הכוונה לכניסת סוללה ראשית, כן?
BAT2 - יודע לקרוא מתח סוללה נוספת אם יש צורך (כנאה תיותר עבורך אם אין לך מערכת וידאו עם סוללה נוספת)
RSSI חיבור RSSI למקלט - לאן זה מתחבר במקלט המודול שלי זה של FRSKY כולל טלמטריה אם זה רלוונטי למקרה.
GPS - חיבור אנטנת GPS,
VIDEO - פה אתה צריך לבנות צמה בסגנון "Y". לפצל בעצם את האדמה (שחור) והסיגנל( צהוב) למשדר + מצלמה יחד. הOSD פשוט "מלביש" את נתוני הטיסה על הקו הזה. - איפה זה מתחבר במשדר וידאו? בקונקטור הלבן שיש על המשדר? אם כן מאיפה אני מביא קונטקטור כזה?
מישהו? משהו?
אשמח לעסר בנושא.
BAT 1 ו- BAT 2 הם לסוללה ראשית ומשנית, מנסיון עם OSD זול אחר לפעמים דווקא BAT2 מיועד לסוללה הראשית, זה לא משנה כשעובדים עם שתי סוללות, אבל אם עובדים רק עם אחת ומחברים אותה לכניסה הלא נכונה פשוט לא רואים נתוני OSD וצריך להעביר לכניסה השנייה. לא נגרם נזק מחיבור לכניסה הלא נכונה. צריך פשוט לנסות.
אני לא מכיר מקלטי FrSky אבל משיטוט קצר בגוגל, אין להם יציאת RSSI מובנית (ניתן לפתוח את המקלט ולייצר כזו אם יש לך ידיים טובות לדברים כאלה)

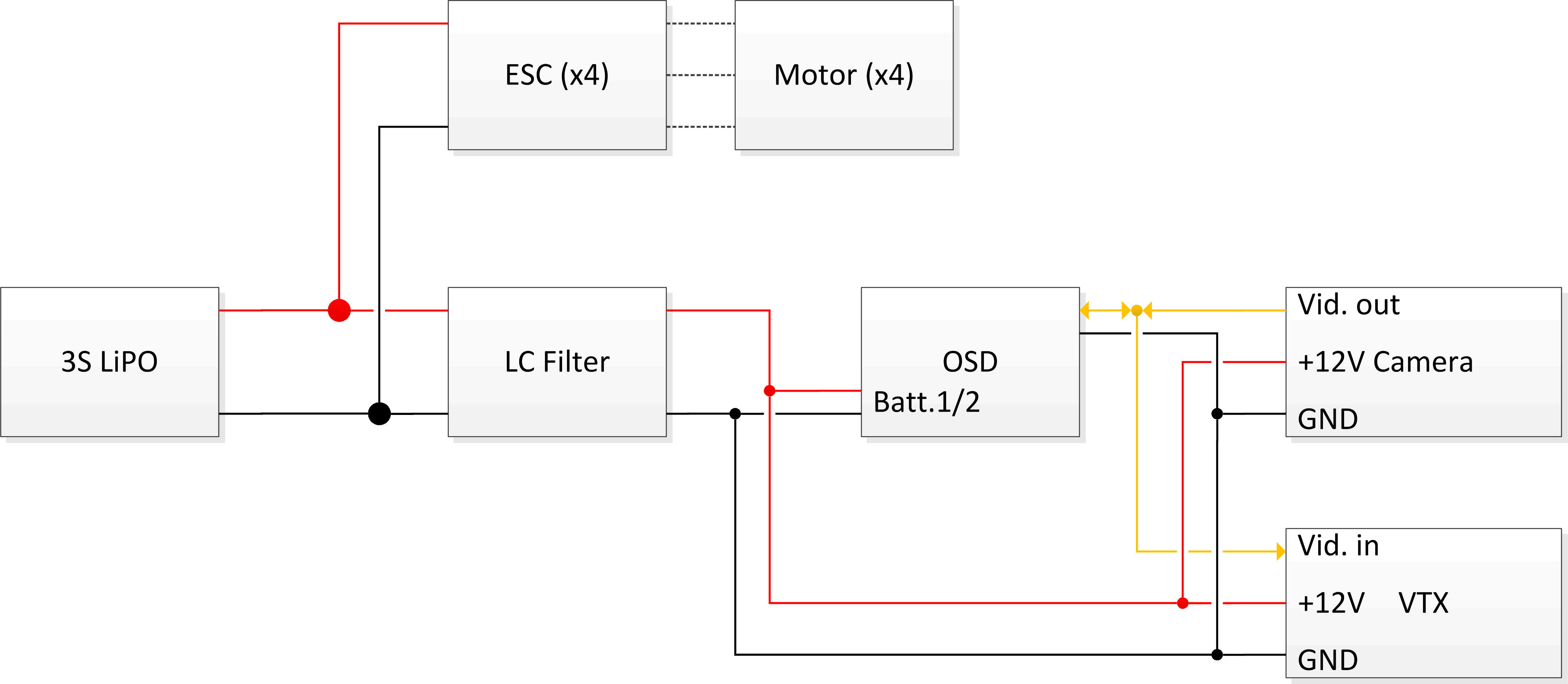

ככה נראה חיווט של OSD קצת יותר פשוט (מראה רק מתח סוללה) על הרחפן שלי עם מצלמה ומשדר 12V
חיבור הוידאו זהה למה שצריך להיות ב OSD שלך, בנוסף חבר את ה GPS איפה שמסומן, ו RSSI ברגע שתבין איך מוציאים מהמקלט RSSI
קובץ מצורף 104941
תזמין הרבה חוטים כאלה כשיהיו במלאי - הם מאד שימושיים
http://www.hobbyking.com/hobbyking/s..._Wire_Set.html
לפי הסרטוט שלך אני צריך לחתוך את הכבל שהולך מהמצלמה למשדר וידאו ולהתחבר על אותם החוטים?
של הוידאו in/out ו -GND?
נכוןציטוט:
נכתב במקור על ידי nadavz
מעולה תודה זה עובד!
מה שכן כמו שכתבת אני לא רואה נתוני gps אתה יכול להפנות אותי לסרטון טוב. חיפשתי בyoutube ולא מצאתי משהו מעניין.
Sent from my GT-I8190 using Tapatalk
בדקת שה GPS מקבל 5V (מהמקלט כמו בציור, או ישירות מ BEC) ושה GPS מחובר לOSD כמו בציור מהאתר של הסיני?
(בתחתית העמוד הראשון במסמך הזה)
http://www.hobbyking.com/hobbyking/s...3X458646X4.pdf
האמת שיש לי OSD כזה באחת הקופסאות... צריך יום אחד להשמיש אותו...
כן בדקתי חיבורים ומתח הכל לפי הסרטוט.
שיחקתי קצת עם הosd ראיתי שיש לו איזה לחצן קטן שבקושי רואים... ברגע שלחצצי עליו קפצו לי כל מיני נצונים על המסך.

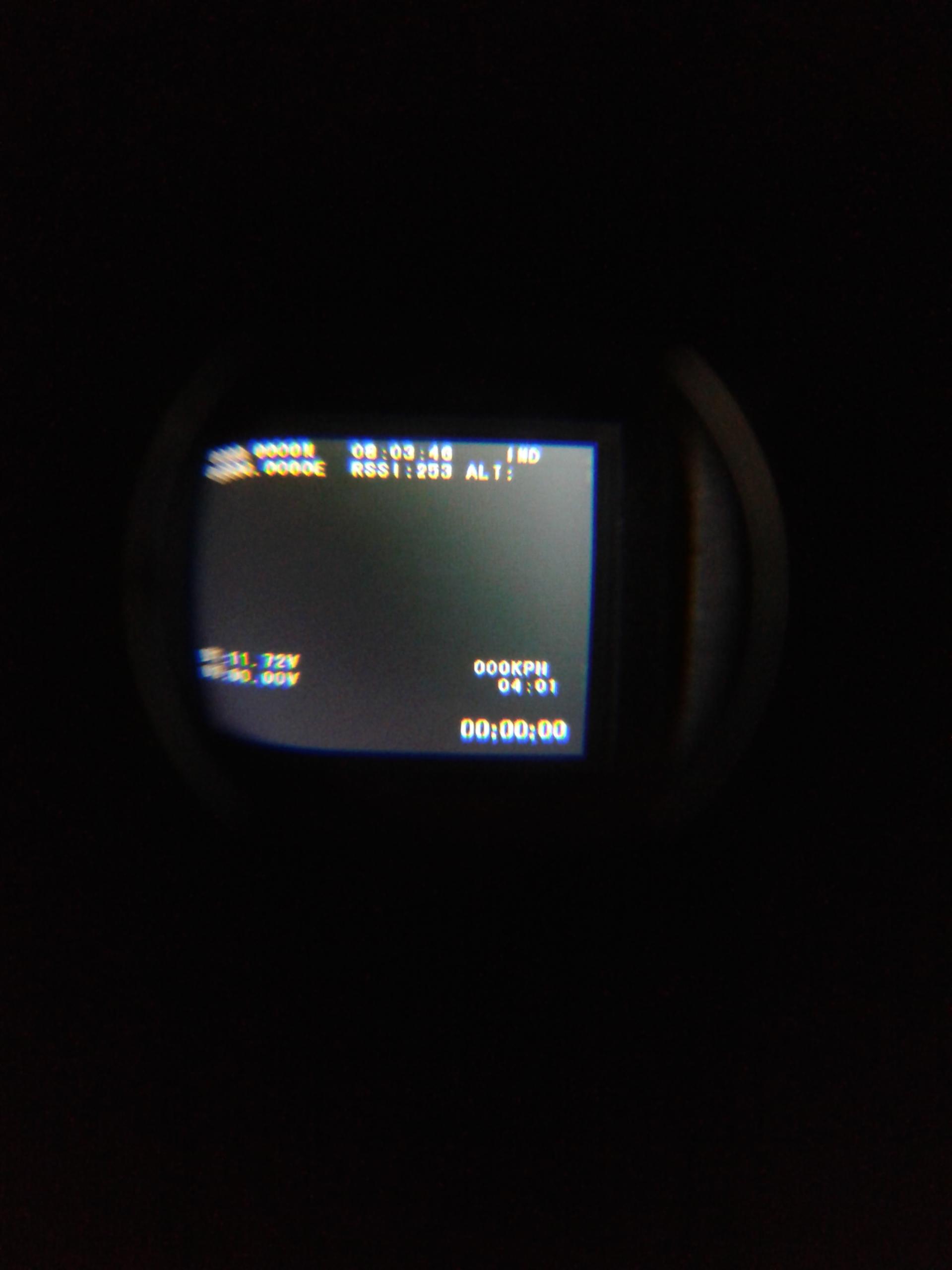

שאני מחבר את הgps אני רואה בצד שאל למעלה שתי סטים של מספרים שליד כל אחד יד אות 1.N, 2. E.
באמצע יש rssi ולידו מספרים שלא זזים ובצד שמאל כתוב alt.
ניסיתי לחבר את הכבל שמתחבר בosd לכנסית rssi לצד המקלט ולפעמים המספרים מתחילים לרוץ בלי שליטה. קובץ מצורף 104956
יש איך להיתקדם מכאן?
ערכיה:
קראתי קצת בrcgroups והגעתי לשרשור הזה - http://www.rcgroups.com/forums/showthread.php?t=1708759
לפי מה שהם כותבים שם שאין אופציה כזרת במקלט D8R-II (זה מה שיש לי) לכבל נתוני RSSI אלה רק במקלטי הזה של .FRSKY D8R-XP
לפי התמונה הזאת זה ניראה שזה באמת במקלט הלבן D8R-XP גם אני חיברתי את הכבל מהOSD למקלט באותה כניסה. קובץ מצורף 104964
אז מה זה הנתונים שאני רואה?
