היי חברה,
הבעיה היא כזאת

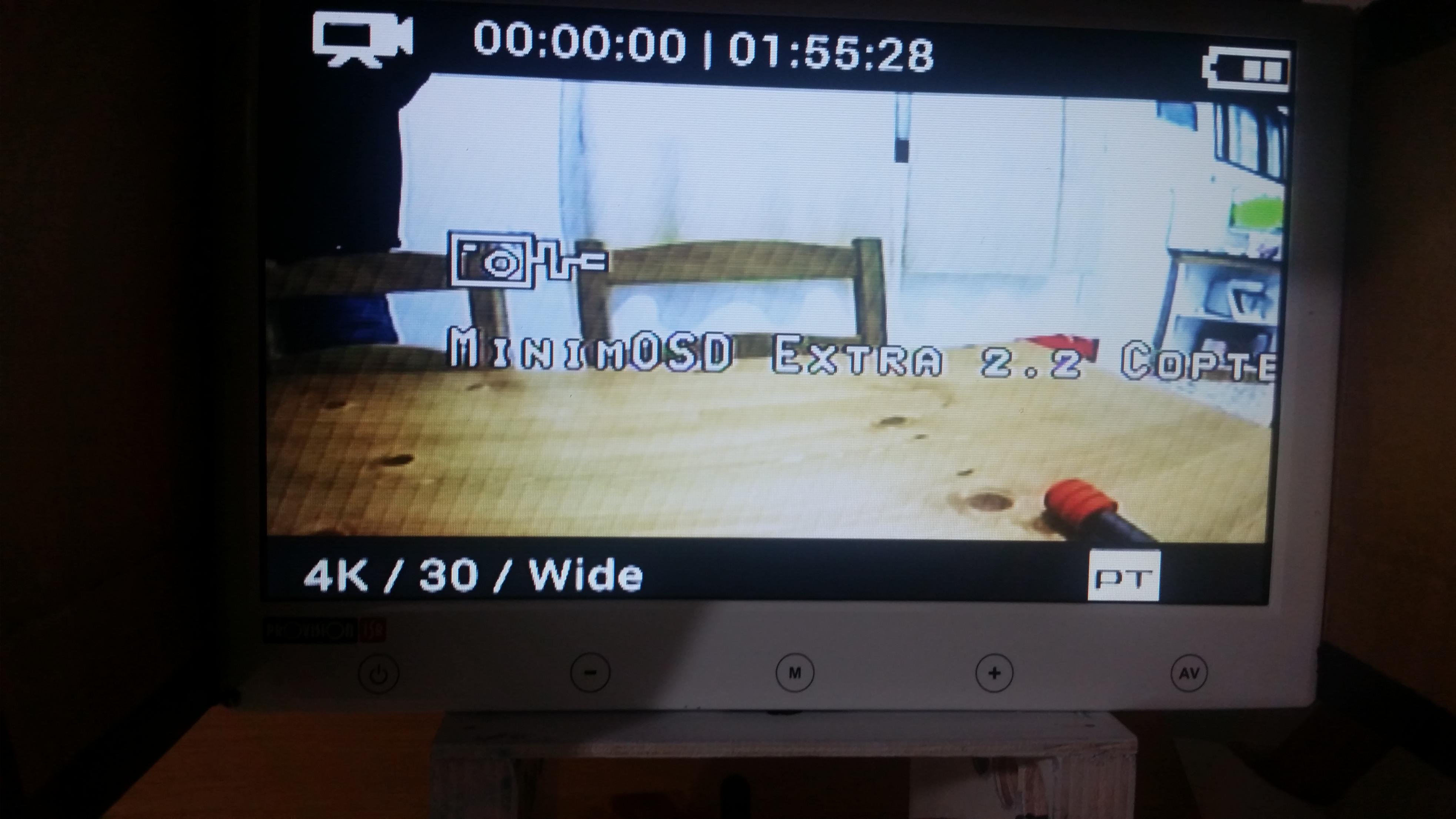

קובץ מצורף 134209
מערכת שידור קליטה של boscam 600mw אנטנות של immersion תדר 5.8
כמו שאתם רואים יש הפרעות קשות בקליטת קראתי קצת באינטרנט יש כל מיני מסננים אבל התפקיד שלהם הוא לסנן רעשים המגיעים מהבקרים והמנועים אצלי ההפרעות קורות גם בלי שהמנועים או הבקרים עובדים.
דבר נוסף הנתונים של הosd עובדים מעולה עד הרגע שאני ממריא.
לאחר ההמראה הosd פשוט "קופא" נתקע ולא מעדכן את הנתונים.
אשמח לעזרה
נראה שהחיווט שלך יכול להיות הבעיה, תבדוק אם יש הפרדה בין החוטים מהמצלמה למשדר לבין החוטים של המתח או רכיב חשמלי אחר
השיטה הטובה ביותר זה להתחיל לבודד רכיבים, הייתי מתחיל מלנתק את הOSD ולבדוק בלי.
קיפאון יכול להגרם ממתח לא יציב או גבוה, תוסיף כבל בכניסה לOSD ותבדוק שהמתח לא גבוה מ5 וולט
חסר לי הסטאפ בשביל לחשוב על דברים אחרים (גם זה לא מתאים לכל סטאפ)
יעזור אם תצלם את הרחפן ותפרט את כל הרכיבים
תומך במה שחגי אומר ומרחיב. לדעתי הבעיה במקור אספקת המתח שלך. איך אתה נותן 5V לעסק?
תודה על התגובות :)

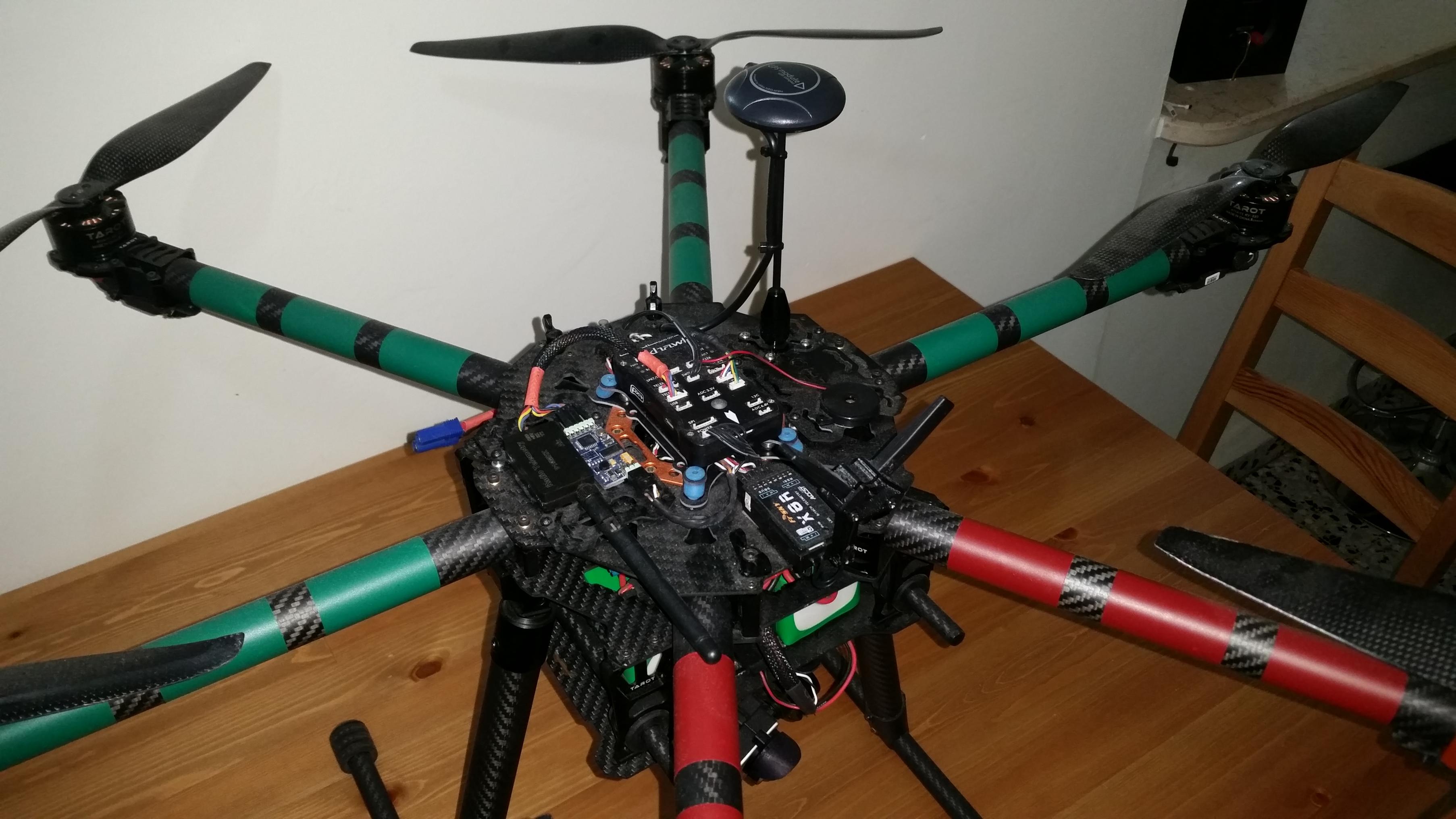

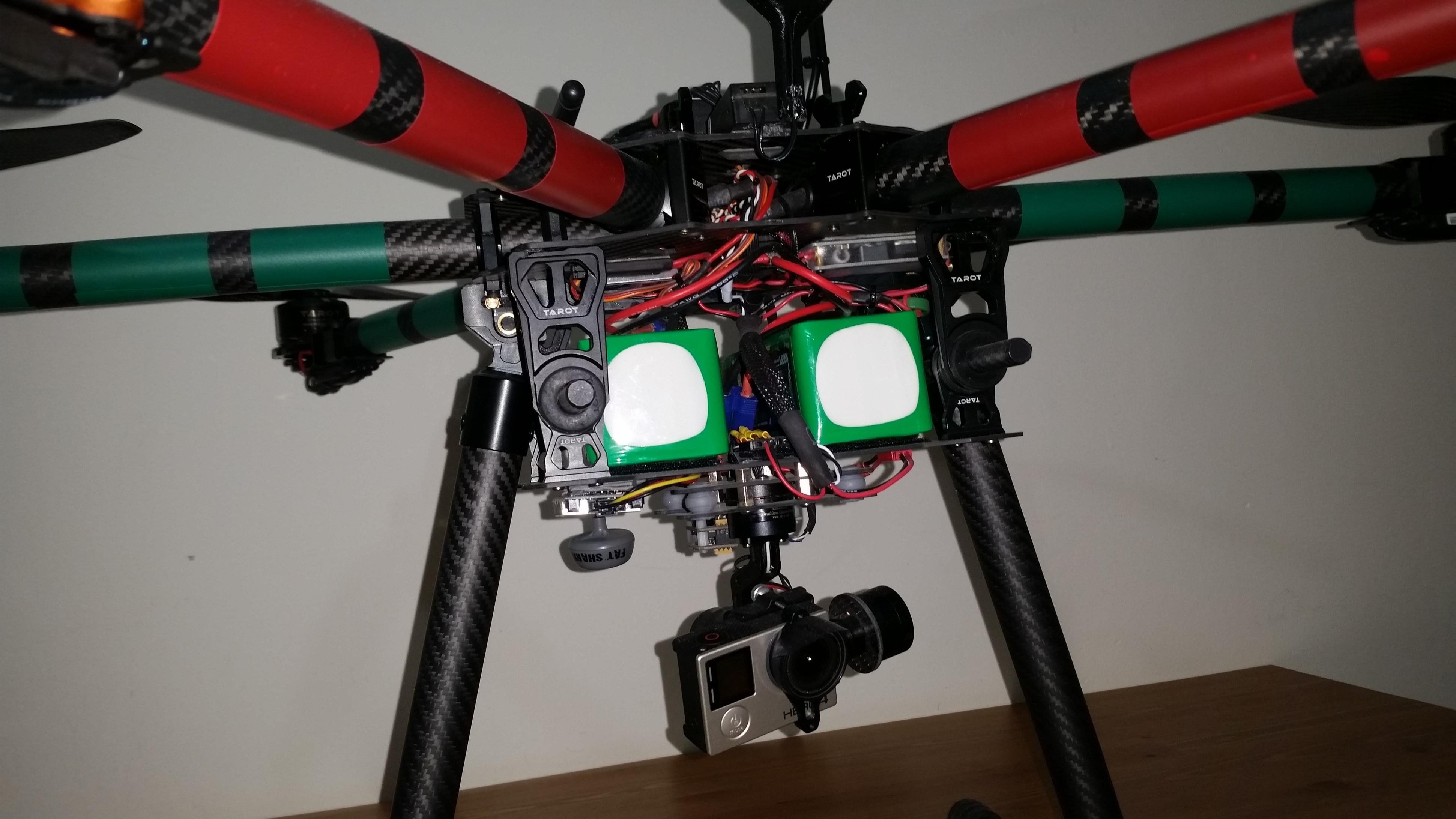

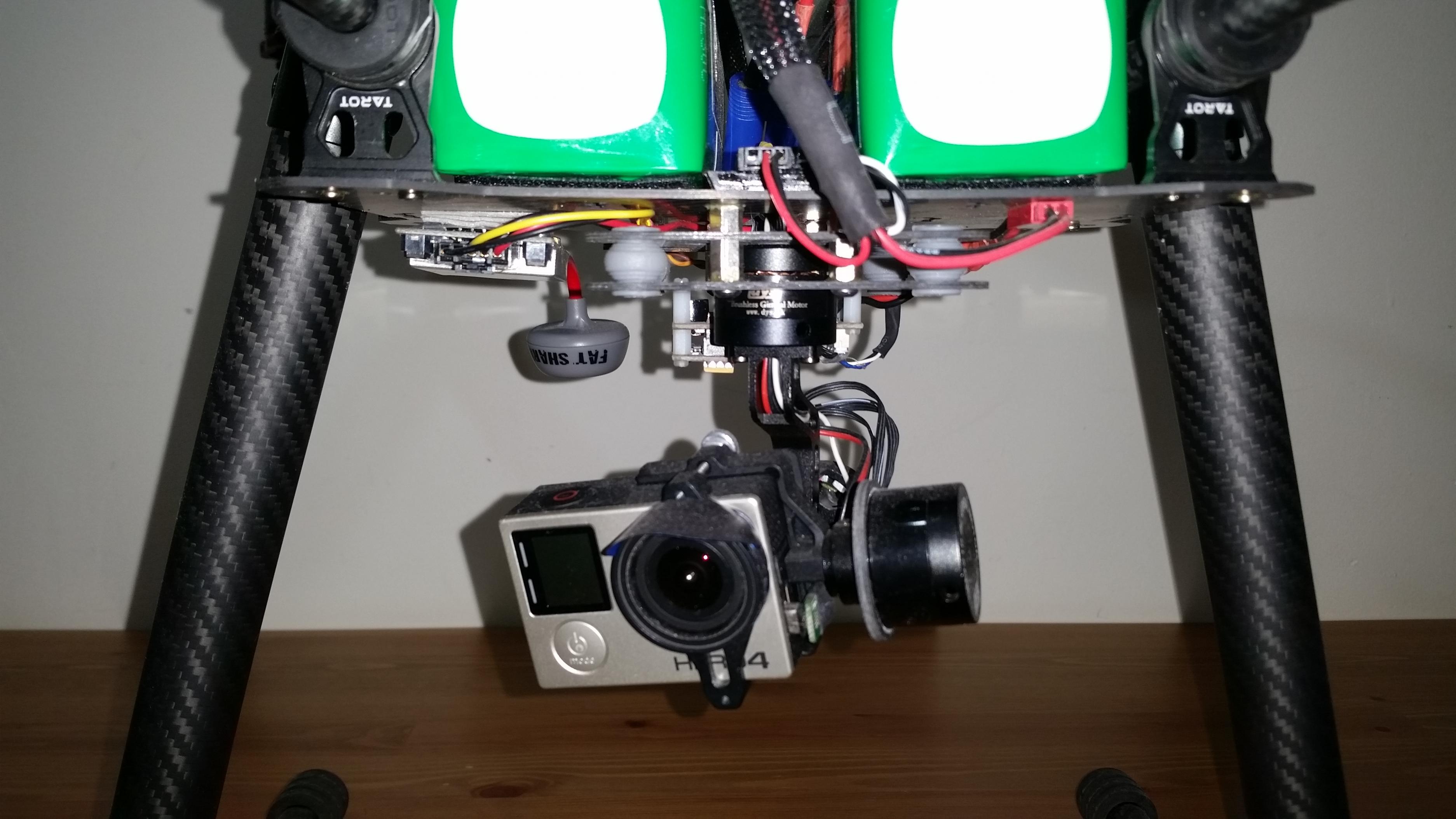

קובץ מצורף 134273קובץ מצורף 134274קובץ מצורף 134275קובץ מצורף 134276
אז ככה: pixhawk +osd+telemetry+pwoer module
הpixhawk מקבל מתח מהpower module
בנוסף חיברתי bec 12v שמספק מתח למשדר וbec 5v שמספק מתח להטענת הגופרו.
קישורים לbec's
http://www.ebay.com/itm/Hobbywing-3A...0AAOSwPe1T4LlH
http://www.hobbyking.com/hobbyking/s...tput_UBEC.html

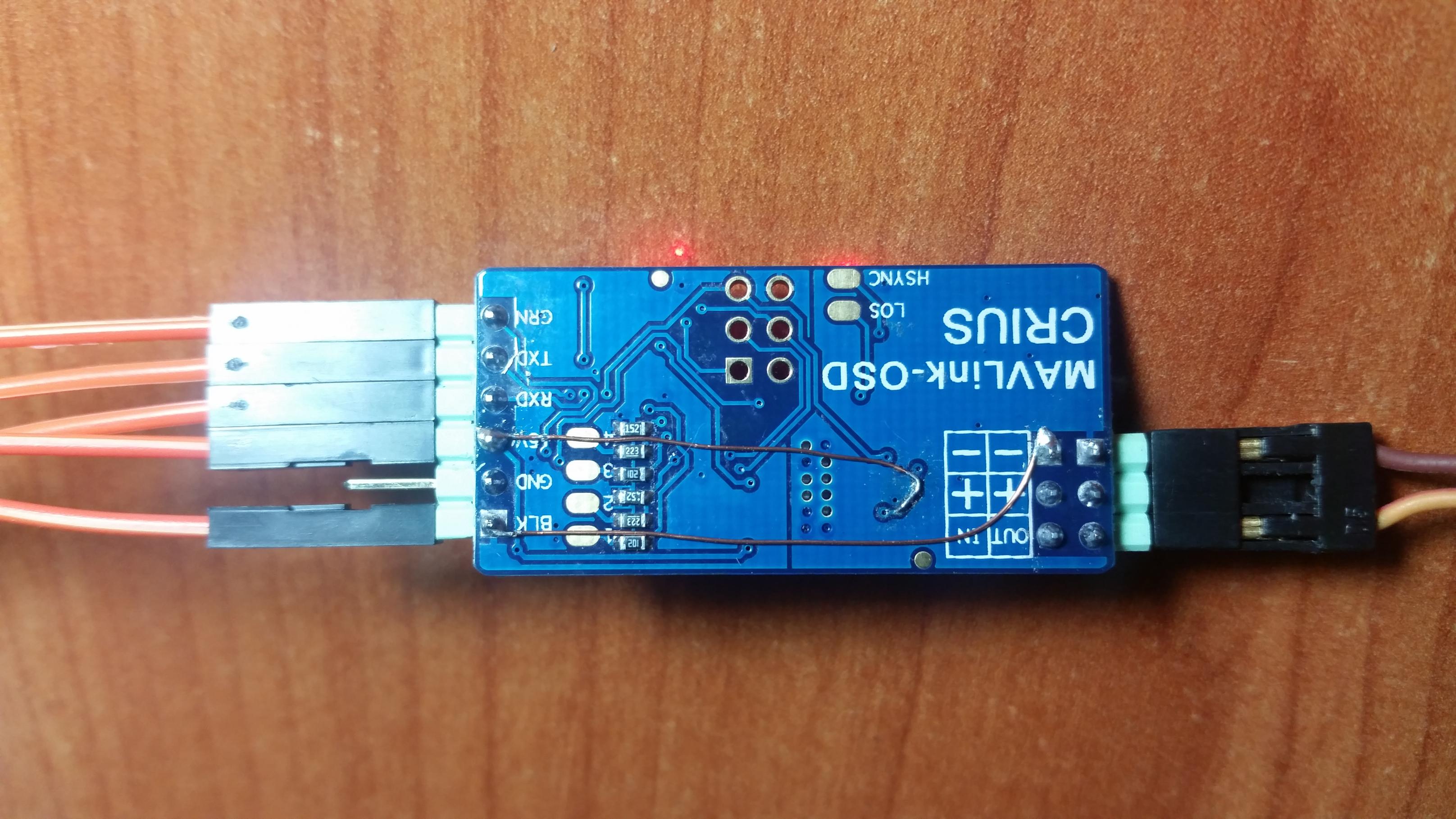

הosd מקבל מתח דרך הpixhwak והלחמתי לו חוטים ע"מ לגשר את המתח בosd בצורה הבאה:
קובץ מצורף 134277
החוטים בתמונה זה סליל נחושת מצופה בבידוד
יכול להיות שהוא דק מדי ? למרות שזה לא מסביר למה דווקא לאחר ההמראה הosd קופא ולא לפני.
והכבל שמחובר מהמשדר למצלמה רחוק מכל כבל מתח אפשרי אני ינסה לנתק את הosd יכול להיות שגם ההפרעות בוידאו נגרמות ממנו.
יצרת אנטנה. יש מצב טוב שהחוט הקטנצ'יק הזה משמש כאנטנה וקולט את כל הזבל.
Sent from my LG-D802 using Tapatalk
רעשים שמתחילים אחרי ההמראה (ולפני שמתרחקים) לרוב נכנסים דרך אספקת מתח למערכת הוידאו במקרה שהמתח הזה מגיע מסוללת הטיסה.
שמת BEC 12V שנראה קצת חשוד - יכול להיות שהוא מוציא 12V רועש לוידאו (ומושפע מרעשים במתח הכניסה אליו).
ממליץ לך לעשות ניסוי קצר ולספק 12V מסוללת שלושה תאים קטנה ונפרדת במקום מה BEC ולראות איך זה נראה.
