עזרה בבקשה - לכל בעלי mini apm ושלט flysky

שלום לכולם,
הרבה מאוד זמן שאני לא מצליח לעלות על הבעיה,
יש לי שלט פליסקי ובקר mini apm pro מבאנגוד (מצורפים הלינקים למטה)
הבעיה שאני לא מצליח לסנכרן את השלט לבקר, לפעמים כשאני מחבר ערוץ אחד אז אני רואה במישן פלייר את המשרעות ירוקות אבל כלום לא זז, אם אני מוסיף עוד כבל אז בכלל אין צבע ירוק.
ניסיתי כל מיני וריאציות של החוטים ושום דבר לא משתנה, אשמח לשמוע אם למישהו הייתה גם בעיה כזו.
בנוסף למי שיש את החלקים הללו אשמח אם הוא יצלם תמונה של חיבור החוטים אולי אני לא חיברתי כמו שצריך.
תודה מראש.

בקר טיסה: http://www.banggood.com/Mini-APM-Pro...-p-982501.html

שלט: http://www.banggood.com/Wholesale-Fl...2-p-47904.html

ממליץ לך להוסיף תמונות של החיבורים אצלך, אולי מישהו יוכל להבחין במשהו.

האם שידרגת תוכנה בשלט לOpenTX או ER9x?
בדקת שהשלט תקין? איך?
ביצעת את הכיולים במישן פלנר?

הי,

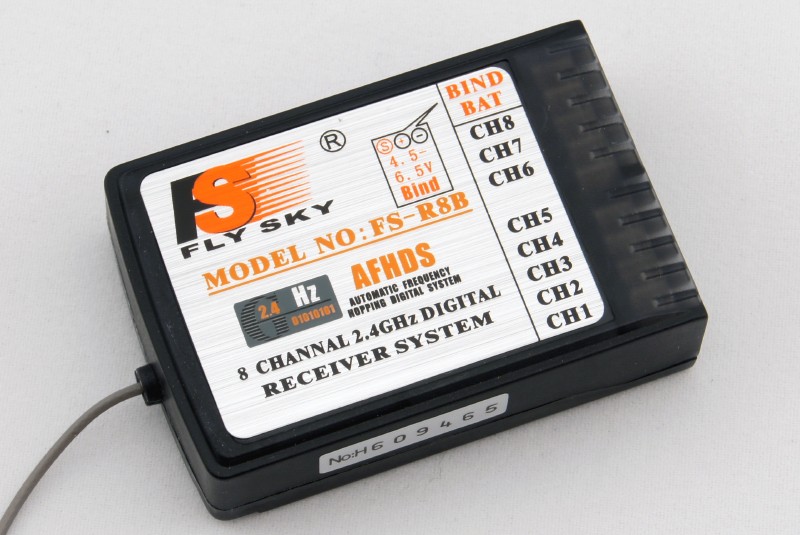

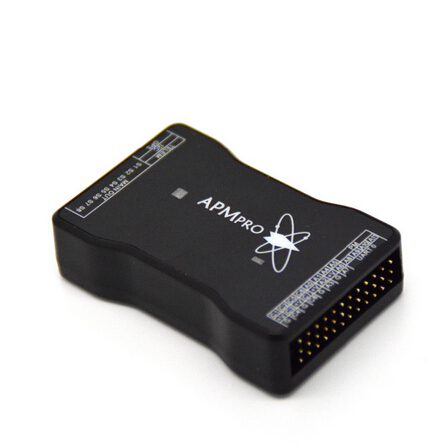

צירפתי תמונות של החלקים אשמח אם מישהו יודע שיגיד לי איך לחבר,
השלט חדש ותקין ולפעמים במישן פלייר הוא היה מגיב רק לערוץ אחד ולכל השאר לא.
קובץ מצורף 136439
קובץ מצורף 136440
קובץ מצורף 136441

התמונות לא ממש יצליחו להסביר לאחרים מה הבעיה. אלו תמונות שכל אחד יכול להוציא מהקישורים שכבר סיפקת בפוסט הראשון. חבל שלא סיפקת תמונות מהסטאפ שלך, אולי יש מישהו כאן שיוכל להבחין בבעיה...

לא ממש התקדמנו וגם לא ענית על השאלות שנשאלו. אם תרצה עזרה תהיה חייב להיות מדויק.

אם עד עכשיו לא ענו, כנראה שאין כאן מישהו שניסה את המיני APM הזה.
עברתי גם על הקישור מבנגוד, קצת קשה להבין את החיבורים

בנוסף לשאלות הקודמות:
האם כיילת את השלט? (Calibratation)
האם הגדרת את השלט למוד2?

אולי השאלה הראשונה,שהייתי אמור לשאול: האם ביצעת בינד בין השלט למקלט?

בהצלחה !

משה תודה על התייחסותך,
אני אנסה להיות יותר מדויק...
לגבי התמונות, אם אעלה את התמונות של החלקים שלי מחוברים אני כמעט בטוח שזה לא חיבור נכון לכן אני מעדיף שמישהו שהרכיב \ מכיר \ מבין את הבקר יאמר לי או יעלה תמונה של איך שהוא חיבר.
בנוסף עשיתי בינד לשלט, בעניין הכיול זו בדיוק הבעיה - במישן פלנר אין לי אפשרות לעשות כיול כי הוא לא מזהה את הרסיבר ( כנראה בגלל שלא חיברתי נכון) לפעמים הוא מאפשר לי לראות ערוץ אחד, בדרך כלל ערוץ 5, כמשרעת ירוקה, אך כל השאר אפורים.
ניסיתי לחבר כבל אחד בין הבקר למקלט ובאחד הניסיונות הוא הציג לי משרעת ירוקה אך כאשר הוספתי לו עוד כבל הוא האפיר לי את כל המשרעות גם זו שהייתה ירוקה.

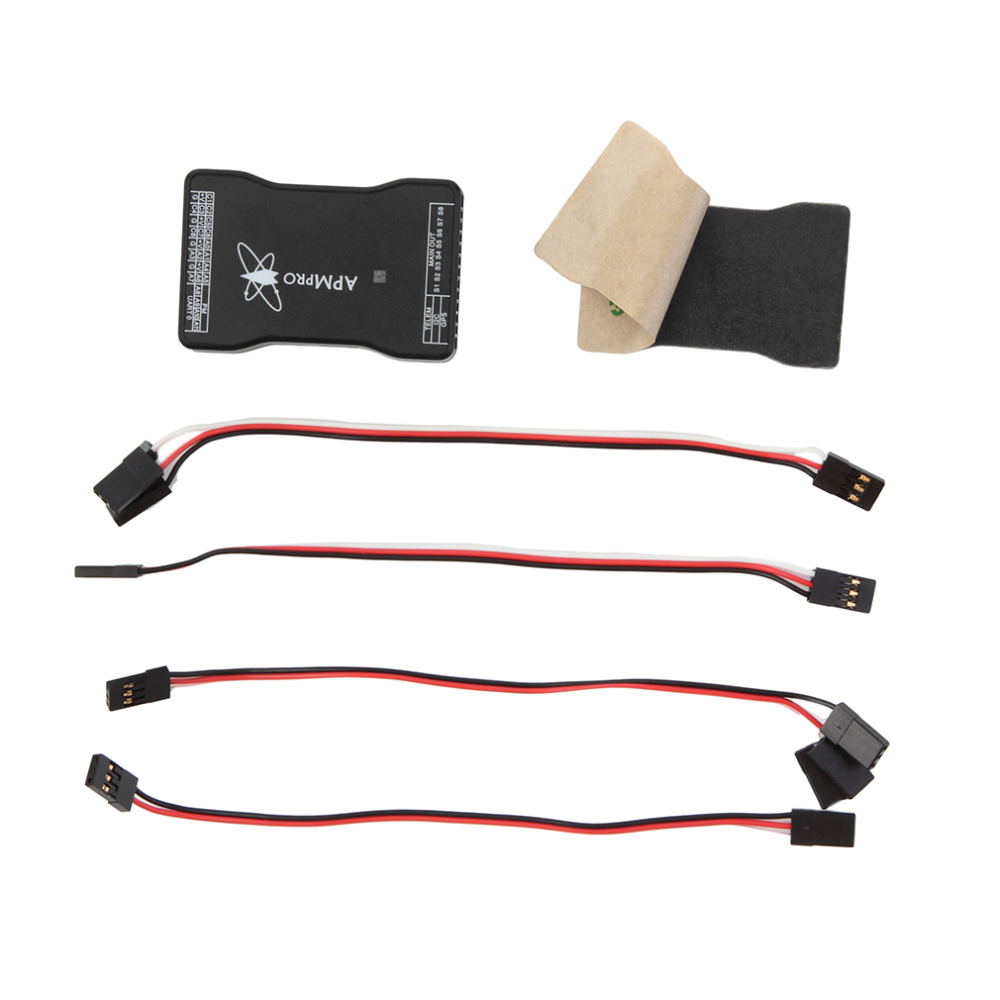

מה ששונה בבקר הזה משאר הapm הוא שהכבלים שונים, יש שניים שהם רגילים ( קונקטור של שחור אדום לבן בשני הצדדים) ויש שני כבלים שמצד אחד קונקטור רגיל ובצד השני שלושה קונקטורים מפוצלים, ופה אני חושב הבעיה שלי, כנראה שאני לא יודע להתייחס אליהם נכון.
אשמח לחוות דעת,
תודה מראש!

שחור זה האדמה, אדום זה ה5 וולט, וכל צבע אחר בכבל יהיה סיגנל של הערוץ.
במקלט לרוב האדמה וה5 וולט מחוברים בין כל הערוצים אז מספיק לחבר אותם רק לערוץ אחד. שים לב לכיוון של החיבור, יכול להיות שהפכת בין הסיגנל לאדמה?

קובץ מצורף 136519

עשיתי לך דיאגרמה.. מקווה שעזרתי.

חברה תודה על העזרה,
התקדמתי קצת, אך לא פתרתי את הבעיה.

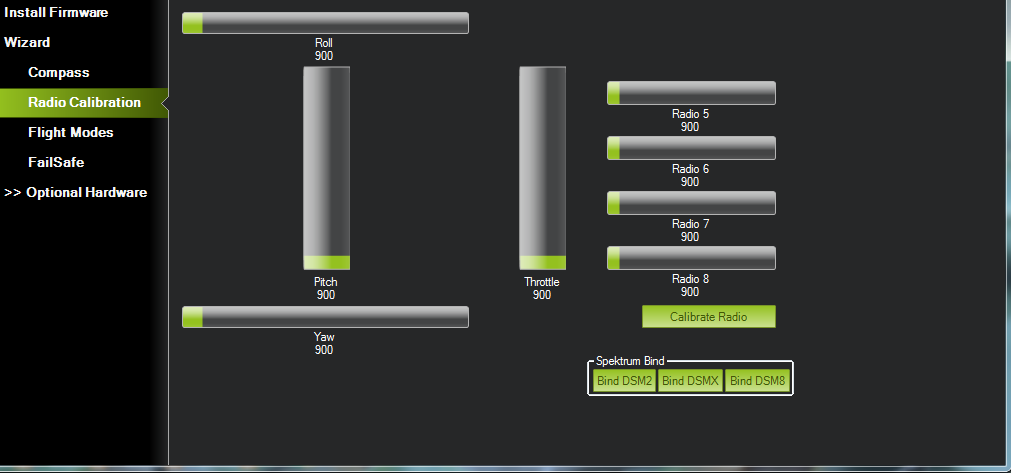

צריפתי תמונה והבעיה היא כשאני עושה לוחץ על calibrate radio המשרעות אמנם ירוקות בשונה מפעמים קודמות שהיו אפורות אך הן לא מגיבות לשלט ולא מופעים לי הקוים האדומים של הטווח לחיצה.
יש לכם השערות ממה זה נובע?
תודה מראש,
קובץ מצורף 136596

אתה יכול לפרט קצת? חיברת כמו שהראיתי? או עשית משהו אחר? זה יעזור לי להבין יותר טוב...

כן חיברתי כמו שהראת, חתכתי את החוט וכאשר התחברתי במישן פלנר, התמונה שצירפתי זה מה שהופיע לי ב intial setup.

קובץ מצורף 137323

מהיכן אתה בארץ?

שאלות בסיסיות?
עשית ביינד לשלט ולמודול ?
אתה זוכר קודם להדליק את השלט ורק אחרי זה את הקווד ?
פשוט נראה לי מהתיאור שלך שזה הסיפור

ליאור בקשר לשאלותיך,
תחילה חשבתי שבאמת הביינד לא בוצע כראוי כי את הביינד הראשון ביצעתי כך שאת הזרם הוא קיבל דרך הבקר ולא דרך הערוץ של הסוללות.
אז ביצעתי שוב פעם, הפעם דרך חיבור סוללות בצורה ישירה למקלט. הנורה האדומה הפסיקה להבהב וגם סרוו עבד תקין כאשר חיברתי אותו לערוץ 1. כך שהביינד זו לא הבעיה.
וכמובן שהקפדתי להדליק לפני את השלט ואז לחבר את הבקר למחשב וזה מגיע למצב שציינתי מקודם. ( אגב גם אם אדליק את השלט אחרי זה עדיין יגיע לאותו מצב).
כמובן שחיפשתי על זה גם בפורום וגם בפורום של ardupilot ולא מצאתי משהו, האמת שאני גם לא יודע מה אני צריך לחפש, אני לא מבין איפה הבעיה.

חברה תודה לכולם על העזרה!
אני לאט לאט מתקדם, אבל עדיין הבעיה לא נפתרה...

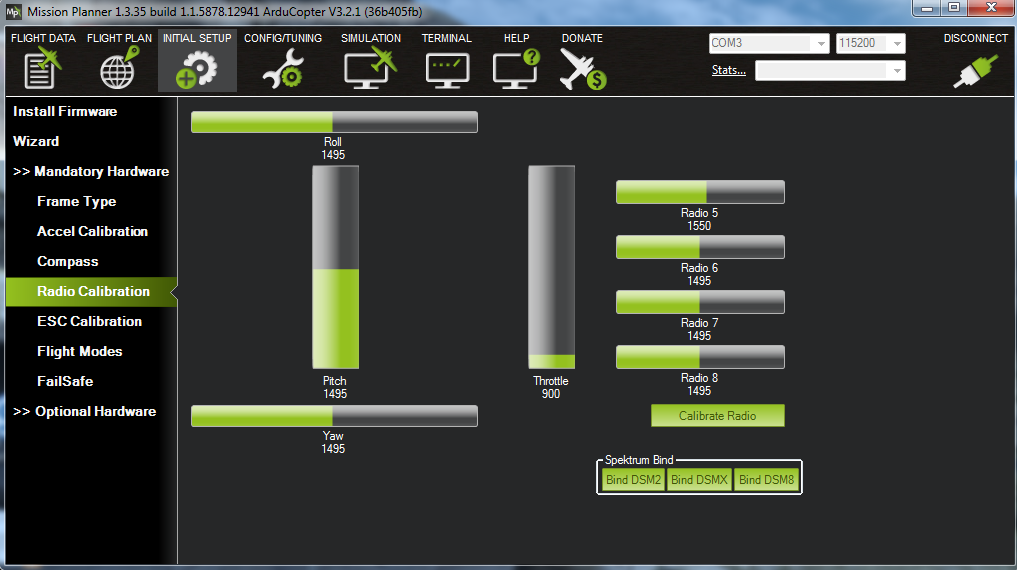

ניתן לראות בתמונה שהמשרעות עלו אך בכיול הן לא מגיבות, הן נשארות מלאות חוץ מהthrottle שנשאר כמו פעם שעברה על 900.

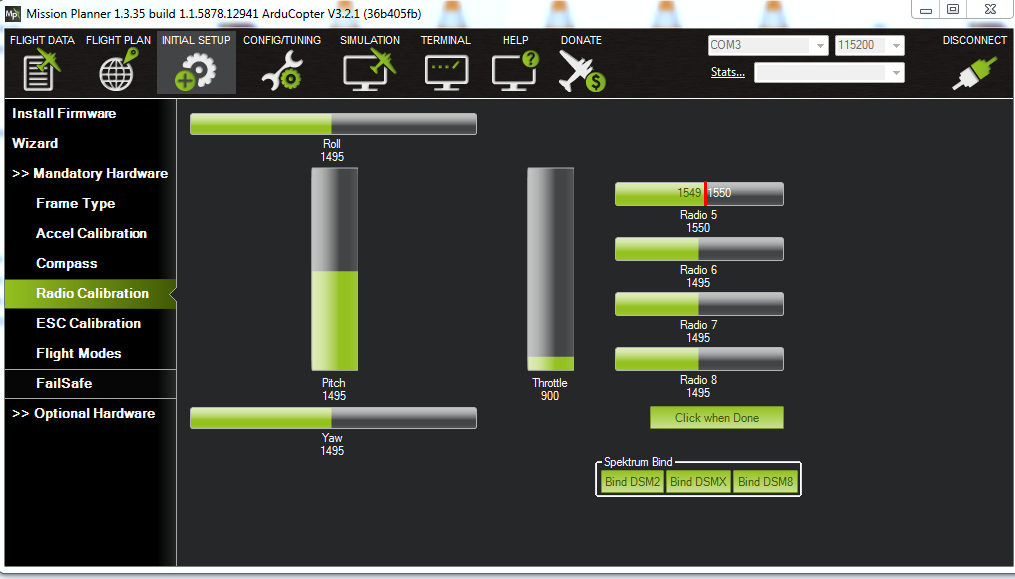

בנוסף צירפתי תמונה של המשרעות גם לאחר שאני לוחץ על כיול.
תודה מראש לכל העוזרים!!קובץ מצורף 137405קובץ מצורף 137406
