מישהו התנסה עם מודול flytron OpenLRS 433mhz?

ציטוט:

---

נכתב במקור על ידי AvivT

מהצד של הלוח שעליו מולחמת הרגל האמצעית (הצד שלא רואים בתמונה בשרשור RCG) המגעים עוברים לצד השני דרך נקודת הבדיקה שכתוב לידה ANT. משם אתה רואה את המוליך הרחב שהולך לפד הלחמה, והפד הזה לא מחובר לפד שמולו, שממנו יוצא קו בדיל ארוך כלפי מטה. שם בדיוק אתה צריך לוודא שיש חיבור.
הכי פשוט להשתמש ב DVM ולבדוק רציפות בין הפדים.
אם אתה רוצה להיות פדנט (ונראה שאתה כזה :)) אז אפשר כבר לבדוק רציפות בין כל הנקודות: בין הרגל עצמה בצד השני לבין ה test point, בין ה test point לפד וכו'.

---

אז לסיכום ופשטות (איך שמת לב שאני פדנט? למעשה אני מעדיף פרפקציוניסט :) ), בתמונה הבאה:
http://static.rcgroups.net/forums/at...%20problem.jpg

צריך לוודא ששתי הנקודות שמוקפות בעיגול בתמונה מחוברות אחת לשניה, ואז לוודא שיש חיבור כל הדרך בין הנק' השמאלית היותר תחתונה בעיגול (האדום בתמונה) לבין ההלחמה של הפין האמצעי בצד השני?

בכל מקרה הזמנתי גם אנטנות:
שתיים כאלו שהמוכר אמר שיותר מתאימות ל-RX אבל יעבוד ל-TX:
http://www.ebay.com/itm/200895096737...84.m1497.l2649

ואחת כזו, שאמורה להיות מעולה ל-TX אבל יש איתה בעיתייות עם חיקויים (בגלל זה הזמנתי שתיים מהקודם):
http://www.radiogearpro.com/main/pro...roducts_id=831

ייתכן ותהייה לי אנטנה RX ספייר, אני אעשה בדיקות עם ה-Stock, וקומבינציות עם הקנויות.

במקום להזמין שתיים ספייר, הייתי הולך על המקור , שנחשנב לאחת האנטנות הכי טובות : http://www.readymaderc.com/store/ind...oducts_id=1200

בכל מקרה אשמח לשמוע את העידכונים.
בהצלחה, ליאור

ציטוט:

---

נכתב במקור על ידי liorz055

במקום להזמין שתיים ספייר, הייתי הולך על המקור , שנחשנב לאחת האנטנות הכי טובות : http://www.readymaderc.com/store/ind...oducts_id=1200

בכל מקרה אשמח לשמוע את העידכונים.
בהצלחה, ליאור

---

הזמנתי רק אחת ספייר, ה-Nagoya 772 אמורה להיות טובה מאד רק שגם לה יש חיקויים.... מדברים על ביצועים כמו ה-Diamond ולדיאמונד אין ציר לקפל את האנטנה בחיבור מה שיצריך איזו קונסטרוקציה מסורבלת, בגלל זה העדפתי את ה-Nagoya.

היום הורדתי את המדבקה מאחורי המקלט וסוף סוף הבנתי על מה תמונה עם הבעיה בהלחמה מדברת, הנק' ייחוס בתמונה באלכסון ואלו נראות כמו שתי נקודות לא חופפות, למעשה זו פשוט ההלחמה האחרונה בלוח הקטן שיושב על הגדול, בתמונה ההלחמה שם נשברה, אצלי לצערי היא בסדר, לצערי כי יש לי את מה שנראה שתהיה בעיית קליטה, נקווה שאלו האנטנות הגרועות.

לפי מישהו ב-RCGROUPS ניסיתי לעבוד ב-RSSI בלי הפילטר מול ה-Arduflyer והפתעה זה עובד גם בלי..... מוזר..... האם יש צורך בפילטר בכל זאת ? או שבלעדיו זה לא אמור היה לעבוד?

יש לכם כבר רשמים עם איזו גרסת תוכנה כדאי להתחיל? שני המקלטים שלי הגיעו, מתישהוא כשאמצא זמן אני רוצה להתחיל עם זה. הבנתי ששתי הגרסאות המובילות הן openlrsNG וtheundead? מי מהן לדעתכם יותר מומלצת מבחינת טווח, איכות השידור, דיוק סרבואים, מימשק וכו׳? אני לא צריך טלמטריה אבל למשל האופציה של הביקון (זה עובד בכלל?) בopenlrsNG נשמעת לי פיצ׳ר נחמד.
כמו כן אם יש לכם לינקים להורדה אולי? לא הייתי בעניינים כמה שבועות, איבדתי את קצב התקדמות הדיון בrcGroups

ציטוט:

---

נכתב במקור על ידי Friman

יש לכם כבר רשמים עם איזו גרסת תוכנה כדאי להתחיל? שני המקלטים שלי הגיעו, מתישהוא כשאמצא זמן אני רוצה להתחיל עם זה. הבנתי ששתי הגרסאות המובילות הן openlrsNG וtheundead? מי מהן לדעתכם יותר מומלצת מבחינת טווח, איכות השידור, דיוק סרבואים, מימשק וכו׳? אני לא צריך טלמטריה אבל למשל האופציה של הביקון (זה עובד בכלל?) בopenlrsNG נשמעת לי פיצ׳ר נחמד.
כמו כן אם יש לכם לינקים להורדה אולי? לא הייתי בעניינים כמה שבועות, איבדתי את קצב התקדמות הדיון בrcGroups

---

ה-OpenLRSng הוא ממשיך דרכו של thundead שלא נתמך יותר ובגרסה האחרונה יש בעיות כמו במקום קפיצה על 6 ערוצים זה רק חמש... תסתכל על הלינקים שרשמתי כאן למדריך המפורט של איך להתקין בשירשור הבנייה שלי. אצלי עובד, תעבוד שלב שלב ויעבוד לך, לי נראה מסובך מדי להשתמש במקלט כמשדר, תבדוק באתר של openlrsng (ראשון בגוגל) איזה שינויים צריך לעשות בכדי שיחידת ה-RX יהיה TX חוץ למעלות לו את גרסאת ה-TX יש עוד שינויים, יכול להיות גם שתהייה בעיית חשמל כי הוא מצפה ל5.5V n והשלט יעביר לו 12V, לא בטוח לגבי זה אבל מישהו שרף ככה יחידת RX.

בינתיים, מניסיון אחרים, אני דיי סקפטי לגבי טווח כשאני אבדוק, לפחות לא עם האנטנות המקוריות.....

תודה, אני אבדוק
השלט לא מעביר למודול השידור 12v אלא משהו באיזור ה6v, לפחות ככה זה אצלי באורורה. מדדתי :)

חדשות טובות, המודול של orange openlrs מהסיני עובד יופי עם האורורה 9 שלי ;)

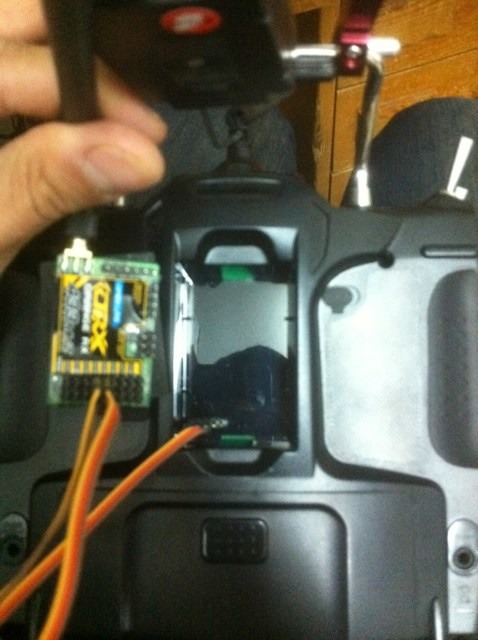

השתמשתי במקלט שצרבתי לגרסת משדר, כבל סרבו יוצא מחיבור המודול מאחורה באורורה לערוץ 4. הפין השמאלי ביותר בחיבור המודול לאורורה (אם מסתכלים על השלט מהגב) הוא הPPM, הבא אחריו - מתח והבא אחריו Ground:
קובץ מצורף 85655
קובץ מצורף 85656

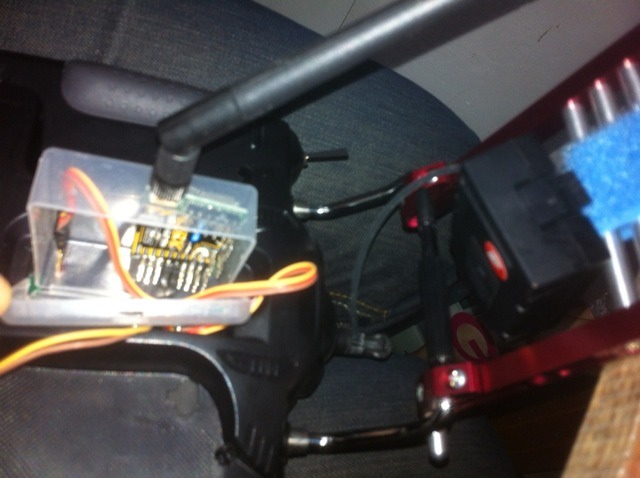

לא היה צריך שום שינוי או תוספת בחומרה (למעט הלחמת כפתור לביינד ולהגדרת fail safe למודול, כוונתי היא שלא היה צריך להוסיף שום טרנזיסטור או קבל על ערוץ הPPM) שיפצרתי את המודול בתוך קופסת פלסטיק קטנה שאני כבר לא זוכר מה היה בה במקור, ועם קצת וולקרו הוא נתפס על הסטנד לשלט בגב השלט:
קובץ מצורף 85657
קובץ מצורף 85658
קופסת הפלסטיק שהשתמשתי בה היא בדיוק באורך של השקע למודול באורורה אז אחרי שאראה שהכל עובד יפה ואהיה בטוח שאני שבע רצון מהמערכת אני מתכנן שיפצור בתוך הקופסא כך שיהיה מעין מודול plug and play
קובץ מצורף 85659
קובץ מצורף 85660

תודה על השיתוף!
שיעבוד פיקס וטווח טוב נזמין גם....:cool: מישו צריך מודול FM...? :p

ציטוט:

---

נכתב במקור על ידי guyst

תודה על השיתוף!
שיעבוד פיקס וטווח טוב נזמין גם....:cool: מישו צריך מודול FM...? :p

---

;)...;)
למישהו יש מושג אגב מאיפה אפשר לקנות קופסא ריקה של מודול שידור של הייטק? לא מצאתי בשום מקום.
חשבתי לשפצר משהו יותר אלגנטי...

אגב הערה לגבי החיבור לאורורה - מסתבר שהיציאה למודול מוציאה סביב 8v. שמתי לב שהמודול openlrs מתחמם... מזל שהבחנתי בזמן לפני שהסתכנתי בזה שיישרף באוויר, חיברתי BEC של 5V בין היציאה מהמשדר לכניסת הPPM ועכשיו הכל בסדר, לא מתחמם בכלל.

צרבתי מקלט מהסיני בתור משדר עם OpenLRSng וחיברתי אותו לאורורה דרך הפינים של המודול בעזרת כבל סרבו (זכר בשני הכיוונים) והסטאפ עובד יפה!
יש רק בעייה אחת, חיברתי את ה RSSI מהמודול לOSD גם כן בעזרת כבל סרבו זכר בשני הכיוונ ואני לא רואה RSSI על המסך...

ה OSD הוא Cyclopes Storm בגירסת קושחה 1.03

מה אני עושה לא נכון?

אני לא יודע לייעץ לך בעניין הosd והrssi, לא מכיר את המכשיר שלך, אבל שים לב שהפינים ביציאת המודול של האורורה מוציאים 8v בעוד המעבד של המקלט מתוכנן לעבוד ב5-6v. הוא יעבוד גם ב8v אבל מתחמם מאד אחרי כמה דקות שימוש; המלצה חמה - מיציאות המתח באורורה תתחבר לBEC שימיר את המתח ל5v ומשם תמשוך מתח למודול, אחרת אתה מסתכן בכך שיישרף.

ציטוט:

---

נכתב במקור על ידי הבונה

צרבתי מקלט מהסיני בתור משדר עם OpenLRSng וחיברתי אותו לאורורה דרך הפינים של המודול בעזרת כבל סרבו (זכר בשני הכיוונים) והסטאפ עובד יפה!
יש רק בעייה אחת, חיברתי את ה RSSI מהמודול לOSD גם כן בעזרת כבל סרבו זכר בשני הכיוונ ואני לא רואה RSSI על המסך...

ה OSD הוא Cyclopes Storm בגירסת קושחה 1.03

מה אני עושה לא נכון?

---

ייתכן ואתה צריך פילטר שיעבור מ-PWM לאנלוגי (אני לא סגור על מה זה אומר בדיוק), תסתכל אצלי במדריך (בחתימה) בניתי אחד למרות שבסוף הלוח שלי גם יכול בלי....

מאיפה הזמנתם את ה FTDI לצריבה? הסיני לא מחזיק כזה, נכון?

ציטוט:

---

נכתב במקור על ידי AvivT

מאיפה הזמנתם את ה FTDI לצריבה? הסיני לא מחזיק כזה, נכון?

---

נדמה לי שכן. בכל מקרה אני קניתי מaliexpress בעבר
שים לב שאתה צריך של 3.3v לא של 5v.

המקלט יכול לקבל מתח בין 3.7 ל 15...
אני מניח שאם מנחיתים את המתח הוא מתחמם פחות כי הוא לא צריך להנחית את המתח בעצמו.
ניסיתי לחבר את האורורה דרך היציאה של הטריינר בהתחלה, אבל זה לא עבד... יש לי את הכבל מה hpp-22 שמתחבר ליציאת הטריינר ויש לו חיבור סרבו בצידו השני. על פניו זה אמור לעבוד ונראה לי יותר אלגנטי. אפשר יהיה ככה להאריך את הכבל עם מאריך אוזניות ולשים את המודול על סטנד גבוה. למישהו יש מושג למה זה לא עובד (לא שכחתי להפעיל את השלט על pupil )?

השאלה החשובה באמת זה למה ה rssi לא עובד.
לפי מה שקראתי בהערות התוכנה של openlrsng, המקלט אמור להוציא rssi ולא pmw. גם אם זה היה pmw ה osd היה אמור להציג ערכים שפשוט קופצים כל הזמן. מדדתי את המתח ביציאת ה rssi בין הסיגנל למצח החיובי, וקיבלתי בסביבות 2.5v. לפי מה שהבנתי ה osd אמור להציג את הערך הזה... יכול להיות שצריך לנתק את החוט השלילי?

טוב, חדשות טובות.

הצלחתי לקבל חיווי RSSI דרך ה OSD.

מה שהיה צריך לעשות זה להכנס להגדרות של ה Storm OSD, בהגדרות RSSI ללחוץ על MAX ואז הוא דוגם את הערך המקסימלי של האותות.
לאחר מכן צריך לכבות את השלט (בשום אופן לא להשאיר את הפרופ מחובר למנוע, ב failsafe המנוע עובד!) וללחוץ על MIN.
רק לאחר עשיתי את פעולת הכיול הזאת ערך ה RSSI הוצג על המסך.

לגבי ה FTDI:

אני קניתי את שלי מ Ebay, הייתי נותן לך קישור אבל המוכרים מתחלפים כל הזמן.
תבדוק כשאתה מזמין שהוא יכול לעבוד ב 3.3V
בדרך כלל הם יכולים לעבוד ב 5V וגם ב 3.3V
שים לב - ה FTDI מגיעים בתור ברירת מחדל ב 5V!
יש מאחורה שלושה פדים של הלחמות. אתה צריך לגרד עם סכין את הבדיל שמחבר בין שניים מהם, ולהלחים חיבור חדש בין הזוג השני.
אל תשכח, אני נזכרתי ברגע האחרון...

ציטוט:

---

נכתב במקור על ידי הבונה

המקלט יכול לקבל מתח בין 3.7 ל 15...
אני מניח שאם מנחיתים את המתח הוא מתחמם פחות כי הוא לא צריך להנחית את המתח בעצמו.

---

יכול להיות. Kha שכתב את הגרסא של openlrsNG המליץ לי שלא לעבוד ביותר מ6v למרות שכמו שציינתי המודול עבד גם ב8v, העדפתי להשקיע 10 דקות בהוספת BEC מאשר להסתכן בהתחממות יתר של ווסת המתח הפנימי במודול ובשריפתו באוויר. להזיק זה לא מזיק, כיוון שבלאו הכי מתח העבודה של המודול מווסת בסופו של דבר ל3.3v אם אני מבין נכון אני מניח שמתח כניסה של 5v לעומת 8v לא אמור להפחית מיעילות המודול או מהספק השידור.

ציטוט:

---

נכתב במקור על ידי הבונה

ניסיתי לחבר את האורורה דרך היציאה של הטריינר בהתחלה, אבל זה לא עבד... יש לי את הכבל מה hpp-22 שמתחבר ליציאת הטריינר ויש לו חיבור סרבו בצידו השני. על פניו זה אמור לעבוד ונראה לי יותר אלגנטי. אפשר יהיה ככה להאריך את הכבל עם מאריך אוזניות ולשים את המודול על סטנד גבוה. למישהו יש מושג למה זה לא עובד (לא שכחתי להפעיל את השלט על pupil )?

---

כניסת הטריינר מוציאה גם מתח? יש שרשור בrcGroups על חיבור מודול ספקטרום לאורורה ויש שם לא מעט מידע לגבי היציאות השונות וחיבור מודולים חיצוניים אליהן, לרבות חיבור המודול ליציאת הטריינר, שווה לך להציץ שם אולי תמצא פיתרון.
אגב אפשר למקם את המודול על חצובה גם במשיכת אות מיציאת המודול, לא? פשוט להאריך עם מאריכי סרבו... נראה לי גם פחות מזמין ניתוקים מקריים מהארכה עם מאריך אוזניות (למשל במאריכי סרבו עם נעילה של החיבור).

ציטוט:

---

נכתב במקור על ידי הבונה

לגבי ה FTDI:

אני קניתי את שלי מ Ebay, הייתי נותן לך קישור אבל המוכרים מתחלפים כל הזמן.
תבדוק כשאתה מזמין שהוא יכול לעבוד ב 3.3V
בדרך כלל הם יכולים לעבוד ב 5V וגם ב 3.3V
שים לב - ה FTDI מגיעים בתור ברירת מחדל ב 5V!
יש מאחורה שלושה פדים של הלחמות. אתה צריך לגרד עם סכין את הבדיל שמחבר בין שניים מהם, ולהלחים חיבור חדש בין הזוג השני.
אל תשכח, אני נזכרתי ברגע האחרון...

---

מצאתי באיביי מודול עם ג'אמפר שמשנה בין 3.3V ל 5V, כך שזה חוסך התעסקות. אם מישהו מתעניין:
http://www.ebay.com/itm/FTDI-Basic-B...item4ab78f09e8

בדיוק מה שיש לי ( בלי הסויטש )
אחלה מוצר

זה לא סוויטץ׳, זה ג׳אמפר... בכל אופן רעיון נחמד להלחים שלושה פינים כאלו לשלושת הפדים על הלוח ולהחליף במתחים באמצעות ג׳אמפר. גם לי אגב יש כזה בדיוק

כן, אני התנסתי עם מודול flytron OpenLRS 433mhz
ואני לא מרוצה בכלל....

עשיתי היום בדיקת טווח קרקעית עם האנטנות המקוריות. אני יודע שהם לא משהו, אבל קיבתי טווח מגוחך בסביבות 120 מטר...
החזרתי את מודול ה 2.4 המקורי של האורורה ואז הטסתי ללא שום בעיות (לא רחוק מזמן, זו היתה הטסת FPV ראשונה).

בדקתי כבר אם יש נתק באנטנה, ובמקרה שלי האנטנה מחוברת.
נראה לי שאני הולך לשלוח חבילה לסין :)

כמו שאמרת, ידוע שהאנטנות המקוריות הן זבל, ועוד עדית בדיקה על הקרקע. אז למה לא לנסות עם אנטנות טובות יותר?

אני הגעתי ל310 מטר בבדיקה קרקעית עם האנטנות המקוריות, גרסא openlrsNG 1.6, ללא טלמטריה. אני מתכוון להוסיף טלמטריה לחיווי אזהרה לקראת איבוד רדיו, מה שצפוי להוריד טיפה מהטווח. באוויר טרם עשיתי בדיקת טווח, הטסתי עד כה רק בטווח הראייה.
אני שואף לקבל טווח של סביב קילומטר; אם אתאכזב בבדיקת הטווח באוויר אתחיל לשקול החלפת אנטנות.

מדובר פה על החומרה של אורנג מהסיני ?
