ביקסלר FPV עם תושבת מצלמה בייצור עצמי

**אייל שפירא** · 01-12-2011, 15:14:18

כן, לכל המגניבים כבר יש ביקסלר FPV, ואני תמיד עושה מה שכולם עושים. תמיד.

החלטתי לנקוט בשיטה של שרוןX וגיאA1 ולהדביק את שני החצאים בדבק סיבים ע"מ שאוכל בעתיד לפתוח את הגוף ולבצע שינויים או שידרוגים או סתם להחביא את הסמים כשהבולשת מגיעה.

יש לי Cyclops Easy OSD מBEVRC, מצלמת 520TVL מדינו, ותושבת מצלמה של הוביקינג (הגירסה הגדולה).

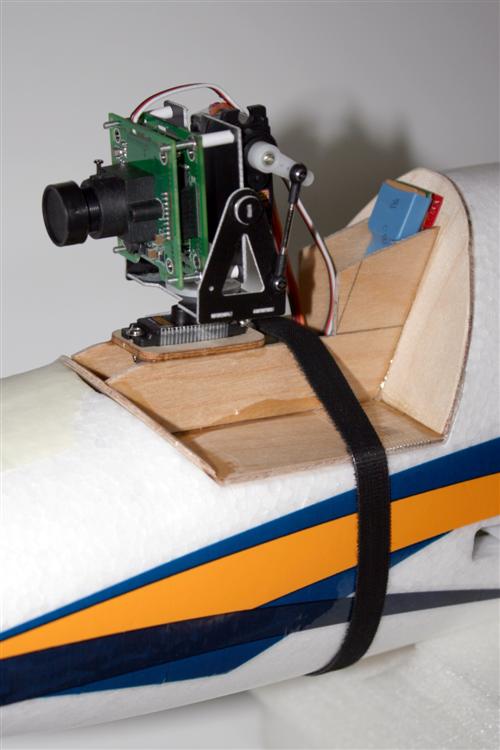

החלטתי לבנות תושבת עץ במקום החופה ולהתקין עליה את המצלמה והOSD ביחד, בעיקר בגלל שאני משוכנע שאלה הרכיבים שיתקלקלו מיד כשאמריא.

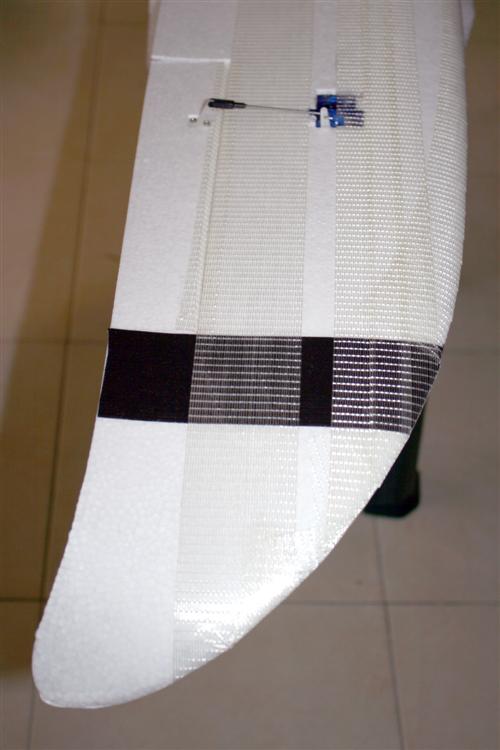

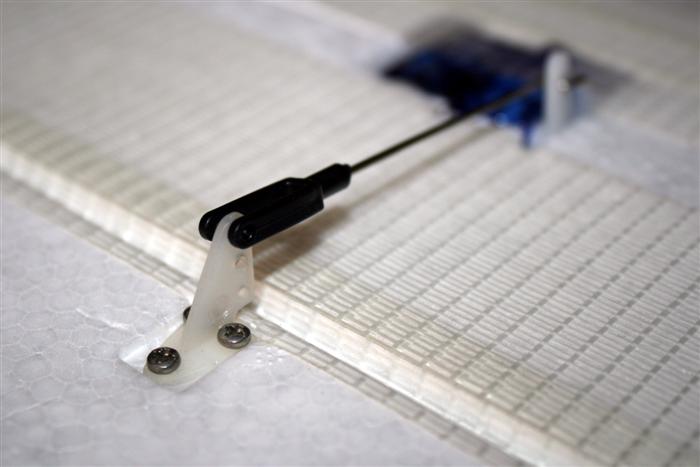

בניית הטיסן - הכנפיים חוזקו בפסי טסה עבים משני הצדדים וההורנים הוחלפו לכאלה עם ברגים ונעילה מהצד השני

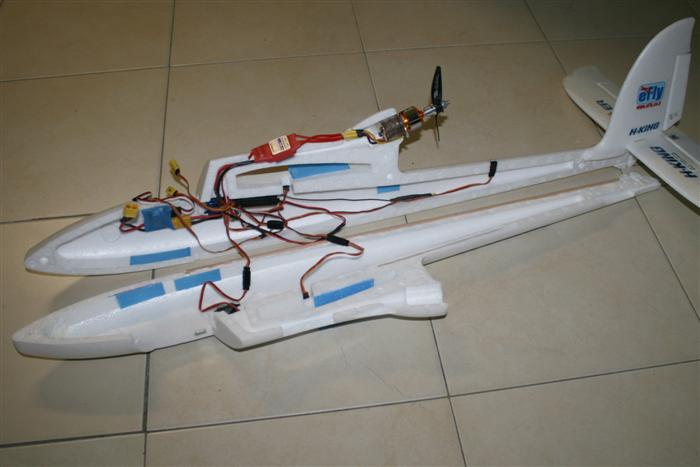

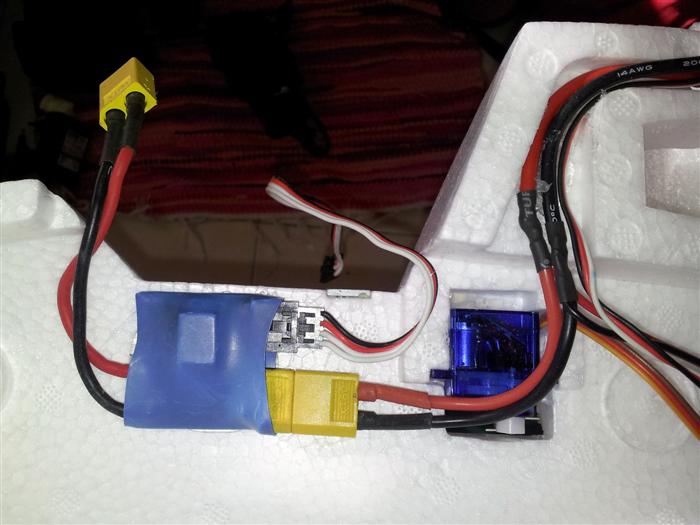

אדלג על התמונות שחוזרות אצל כולם עם חיבור הבקר מלמעלה וכו', השלב הבא זה החיווט של מד המתח של הOSD קרוב לסוללה

עשיתי חור והדבקתי מאריך סרוו לטובת משדר הוידאו שיהיה בזנב

עשיתי גם חור בגוף תחת כל כנף והדבקתי את זכרי המאריך לגוף כדי לא לשחק יותר מדי עם החוטים והמחברים בין הכנפיים

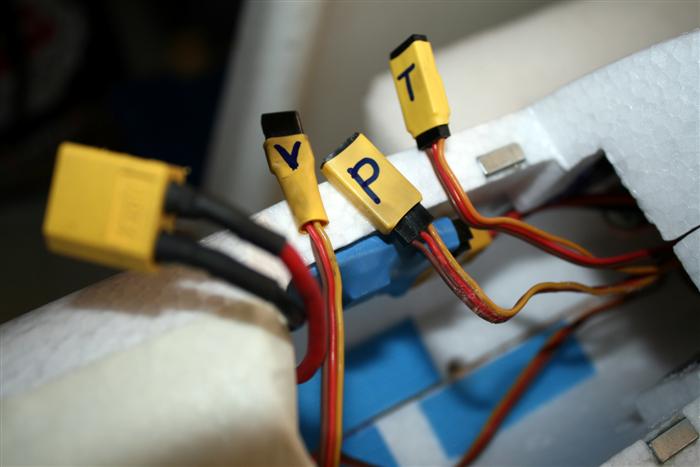

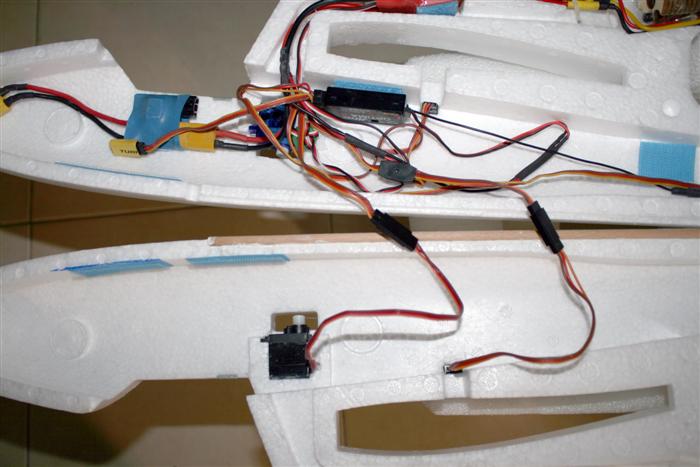

כמעט הכל התמקם באותו הצד, ו5 מחברי הסרוו שמשתלשלים ממנו הם (מימין לשמאל): מאריך למשדר הוידאו עבור הOSD, מפצל Y עבור הכנף השמאלית, מאריך עבור סרוו הגה הגובה, ושני מאריכים לTILT והPAN של המצלמה.

והייתי חייב לנסות רגע את זה...

(יש קצת רווח בין הכנף לחור, אבל זה אפשרי)

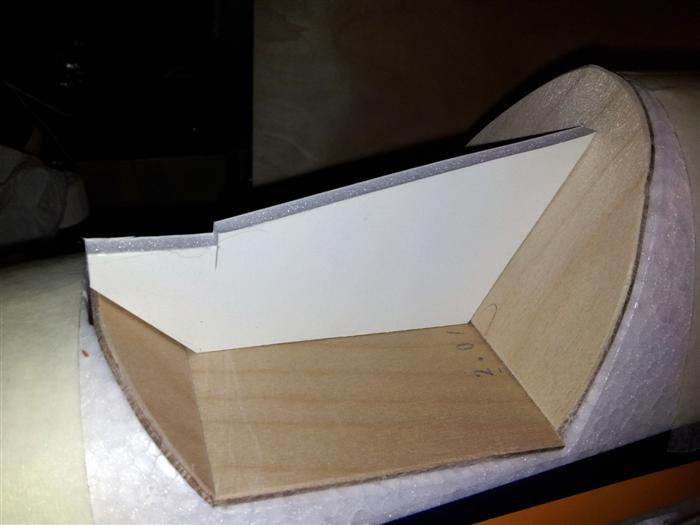

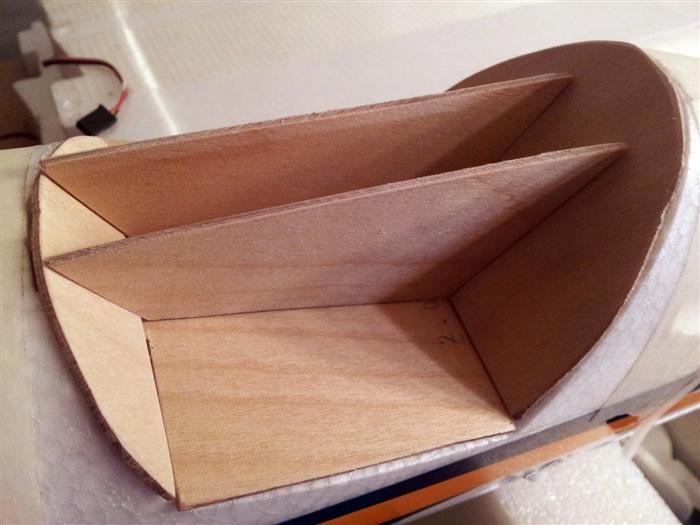

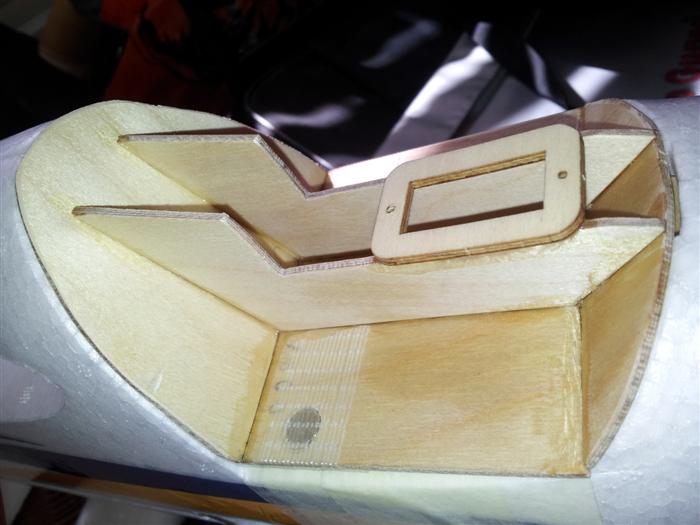

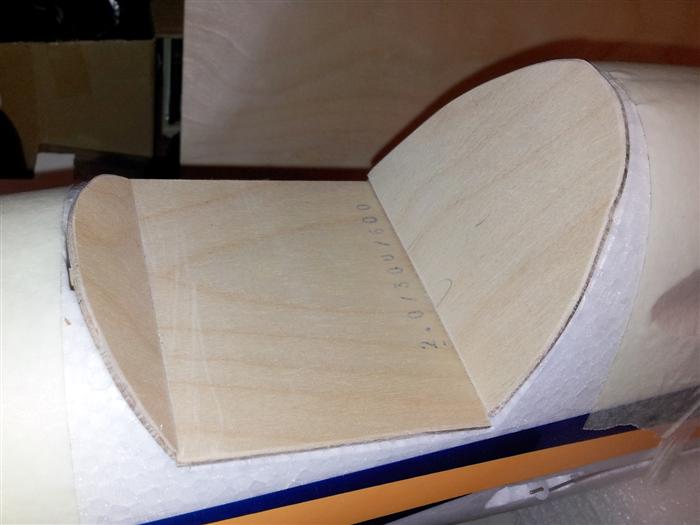

בניית התושבת - מדדתי עם חתיכות קאפה וחתכתי עם משורית ידנית מלוח דיקט תעופתי 2 מ"מ ושייפתי מסביב

(אני לא זוכר כבר מאיזה טיסן נשארה לי תושבת הסרוו הזו)

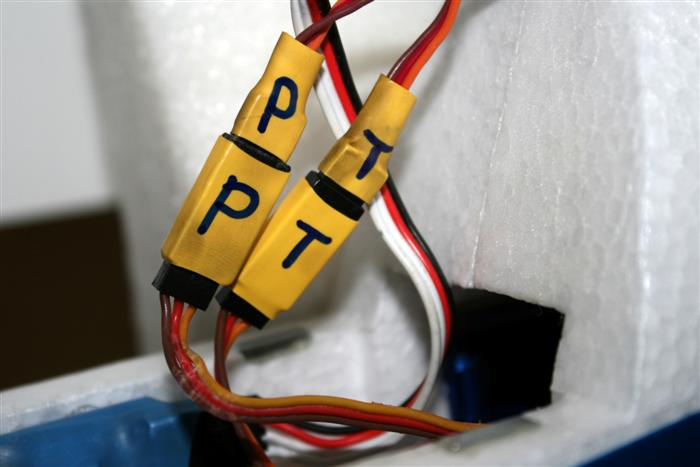

החיבור לגוף דורש חיבור של הOSD למד המתח ומשדר הוידאו, וצידוד המצלמה לשני הערוצים המסומנים

והתוספת האחרונה שנזכרתי בה רק ברגע האחרון - כפתור הReset של הOSD

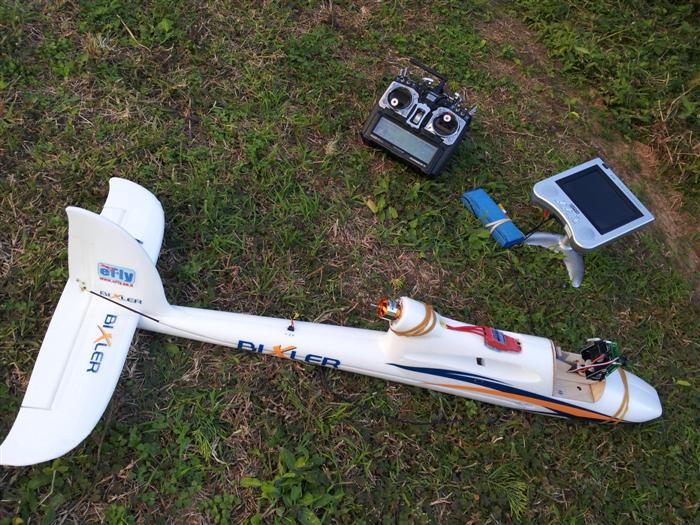

יצאתי החוצה כדי לבדוק (ולקלוט לוויין), וכרגע למעט משדר הוידאו הכל פועל בובל'ה.

**Hagay** · 01-12-2011, 15:29:00

איזה יופי של עבודה, תתחדש

**אייל שפירא** · 01-12-2011, 17:04:06

עוד שידרוג קטן מהערב

כבר במהלך הבניה החלטתי לקלף את רוב המדבקות כדי להבדיל את הטיסן משאר הביקסלרים בטייסת (ויש לא מעט),
אז בתור טאץ' אחרון הוספתי מדבקות למייצב הכיוון שיעזרו לזהות אותו יותר בקלות.

**גבי א** · 01-12-2011, 17:30:25

עד התוספת האחרונה - הכל היה פיקס, מה פתאום דחפת את הילד זב חוטם לשם

**Shlomi4046** · 01-12-2011, 19:10:03

יפה אייל
פרסם ב RCG

**guy1a** · 01-12-2011, 19:50:04

יפה מאוד אייל

גם אצלי המד זרם שם.
אבל אצלך הרבה יותר ריק בגוף.

תפרסם פה http://www.rcgroups.com/forums/showt...533848&page=16 חבר'ה נילהבים אך חסרי מעוף .. אנחנו נראים להם פה פרועים לגמרי

**sharonx** · 01-12-2011, 19:58:11

יפה מאוד , שלחתי לינר ל ilovefpv.com הוא מפרסם הוראות לתושבת דומה.
שלך הכי יפה שראיתי עד כה! מקצועי ביותר. כמה אתה רוצה על בנייה של אחת כזו ?

איזה מסך יש לך ?

ותעיף את הביבר, שים איזה כריסטינה אגילרה במקום

**naty** · 01-12-2011, 20:19:28

מצורף לשבחים פשוט יפה .

**אייל שפירא** · 01-12-2011, 22:11:56

נכתב במקור על ידי guy1a

יפה מאוד אייל

גם אצלי המד זרם שם.
אבל אצלך הרבה יותר ריק בגוף.

תפרסם פה http://www.rcgroups.com/forums/showt...533848&page=16 חבר'ה נילהבים אך חסרי מעוף .. אנחנו נראים להם פה פרועים לגמרי

מה רע בשירשור הזה?
http://www.rcgroups.com/forums/showthread.php?t=1231310
(שים לב בעמוד האחרון או הלפני אחרון לתושבת המנוע שתיכנן Sotog - אותו בחור שיצר את תושבת האלומיניום לפנקב)
עריכה: השירשור הזה הרבה יותר מקיף, אבל הוא תחת הפורום של בננה הובי בRCG...

נכתב במקור על ידי sharonx

יפה מאוד , שלחתי לינר ל ilovefpv.com הוא מפרסם הוראות לתושבת דומה.
שלך הכי יפה שראיתי עד כה! מקצועי ביותר. כמה אתה רוצה על בנייה של אחת כזו ?

איזה מסך יש לך ?

ותעיף את הביבר, שים איזה כריסטינה אגילרה במקום

ראיתי את התוכנית של ILOVEFPV, לצערי אחרי שסיימתי את המדידות והעניינים. לדעתי היא פחות יציבה מבחינת התמיכה באלכסונים.
אהבתי את זו, רק שהיא קצת יקרה: http://fpvpilot.com/EasystarAluminumCanopy.aspx

אין לי ממש מסך שימושי עדיין, מה שמופיע בתמונה שם זו טלויזיית LCD ממש ישנה עם צבע דהוי שאני משתמש בה מחוסר ברירה בינתיים.
ממתין לLCD הזבלה ב33$ מאי-ביי, שכנראה יהפוך ל"משקפי ג'ק".

המדבקות של ביבר פשוט היו במכולת ליד הקופה, והן נראו בדיוק בגודל המתאים אז לקחתי.

**b1yossi** · 01-12-2011, 22:14:28

יפה מאוד איל.

**איציק רונן** · 02-12-2011, 02:41:39

נראה מעולה.
אני גם בונה כרגע אחד כזה.

**s.mario** · 02-12-2011, 09:46:14

יפה מאד ,עבודה מוקפדת ונקייה - כרגיל תענוג לצפות...
באמת עושה חשק לרכוש אחד לטיסות FPV מטורפות בנוסף לפלטפורמה הקיימת...

**guyst** · 02-12-2011, 17:32:03

אחלה סקירה!

**Boogle** · 02-12-2011, 18:46:25

שפירא, אין עליך, אתה צריך לעבוד כמודליסט!

Sent from my ARCHOS 80G9 using Tapatalk

**MDreamer** · 03-12-2011, 10:29:12

יפה מאוד

**אייל שפירא** · 03-12-2011, 10:48:08

היום למדתי שעם סוללת 3000 בחרטום ומצלמת GoPro בתושבת הפשוטה שהכנתי מהחופה המקורית, הטיסן מיוצב בצורה מושלמת.
למרבה הצער זה אומר שאם אשים את משדר הוידאו בזנב אצטרך הרבה מאוד משקל קדמי כדי לחפות על זה, אז אני אצטרך לבחון מיקום אחר.

זו התושבת:

Click image for larger version.

Name: 20111202_185820 (Custom).jpg
Views: 958
Size: 72.2 קילובייט
ID: 58609

**guyst** · 03-12-2011, 10:54:38

במקומך הייתי משתמש בקייס של הגופרו

**אייל שפירא** · 03-12-2011, 11:01:12

אני יכול לשים את הגופרו עם קייס וסוללה נפרדת לOSD ועוד המון דברים, אבל אז יהיה לי ביקסלר של קילו וחצי.

**guy1a** · 03-12-2011, 11:47:43

שלי מעל קילו
זה לא מפריע לו

אבל אני עובר ל FPV עם בלזה

**עמרי רז** · 03-12-2011, 12:14:23

אייל עבודה נקייה ויפה,
רעיון גאוני למקם את הכפתור איפוס של ה GPS בתושבת.

לגבי ה GO PRO, תחילה גם אני מיקמתי אותה באזור החופה, אבל האף בולט מאוד בהקלטה אז שמתי אותה ממש קדימה על החרטום.
אם זה לא מפריע לך לראות את האף של הביקסלר אז הסתדרת

**guyst** · 03-12-2011, 12:43:44

מישהו ניסה לשים אותה על הכנף?

Sent from my GT-I9000 using Tapatalk

**sharonx** · 03-12-2011, 14:40:50

שלי שוקל קילו וחצי עם גופרו עם תושבת, עוד 2 מצלמות, 5000 מילי וטראקר GPS . טס מעולה, קצת עצלן בטיפוס.
בחיים לא מטיס יותר עם פחות סוללה מזה.

נכתב במקור על ידי עמרי רז

אייל עבודה נקייה ויפה,
רעיון גאוני למקם את הכפתור איפוס של ה GPS בתושבת.

לגבי ה GO PRO, תחילה גם אני מיקמתי אותה באזור החופה, אבל האף בולט מאוד בהקלטה אז שמתי אותה ממש קדימה על החרטום.
אם זה לא מפריע לך לראות את האף של הביקסלר אז הסתדרת

אני חולק עלייך. התושבת מגביהה לי אותו ורואים רק שבריר מה DX201 בתחתית הפריים.

**אייל שפירא** · 07-12-2011, 15:22:14

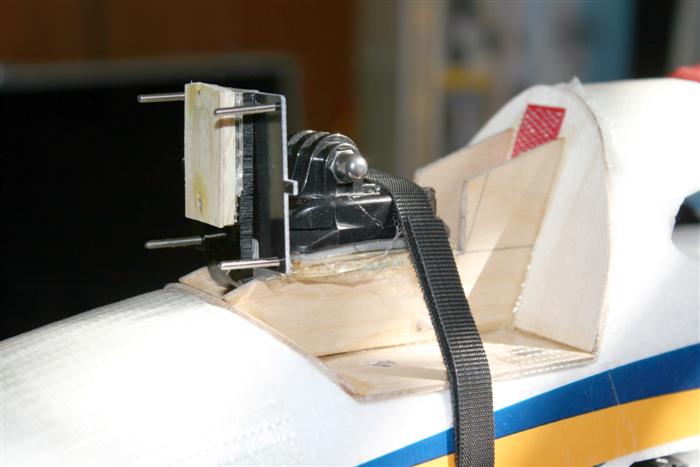

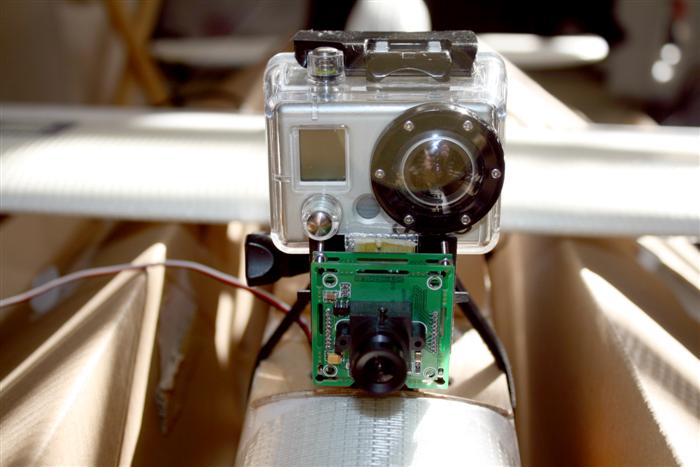

אחרי טיסות הבכורה שביצעתי עם הGoPro החלטתי שהיא מצטרפת לתושבת המצלמה במקום מערכת הצידוד המעפנה של הוביקינג.

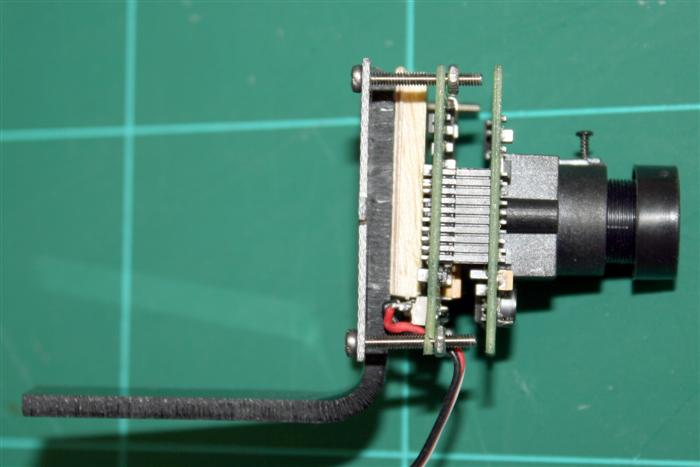

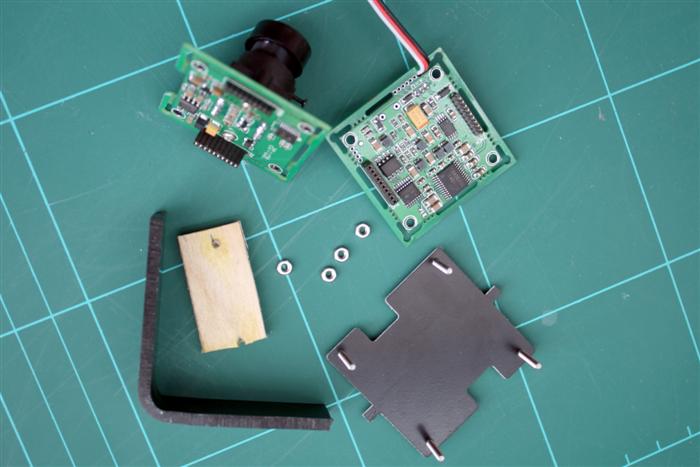

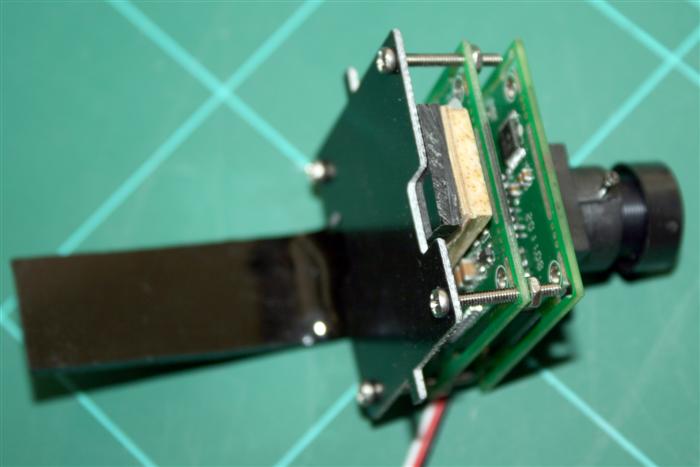

התלבטתי הרבה איך ליצור זוית 90 מעלות כדי להתקין את מצלמת הכרטיס ובסוף החלטתי לנצל שארית מהפרספקס שנותרה מבניית תחנת הקרקע שלי ובקיר האנכי של הצידוד שהתאים בדיוק לגודל לוח המצלמה.
ניסרתי וכופפתי פס פרספקס מעל הכיריים והדבקתי את כל הביזנס עם דבק חם לחופה, רק את תושבת הGoPro חיברתי לדיקט עם כמות מסחרית של CA ומזרז.
הוספתי חתיכת בלזה\דיקט בין גב המצלמה לפרספקס בגלל שהצד האחורי של הלוח לא ישר ויש רכיבים בולטים בתחתית.

דבר נוסף - גיליתי שהסרוו MG939 של הוביקינג ששמתי בהגה הגובה גורם לסרוו הגה הכיוון לקפוץ ולרקוד כשהוא נמצא תחת עומס.
הפתרון - שמתי סרוו כל כך חזק שאי אפשר ליצור עליו עומס...
