עזרה-טורניג'י' 9X לא משדר אחרי החלפת סוללה

[אבי סירוטה]

שלום,

נפלתי כמו ענק בדבר קטן.
המשדר ברשותי כשנה ואני מבסוט. היום הוצאתי את סוללת הליפו מהמשדר כדי לטעון אותה וכשהחזרתי למקום מתברר כי חיברתי את הקונקטור באופן שגוי.
הקונקטור במשדר כולל שלושה פינים ובסוללה שניים. חיברתי את הסוללה ישר (לא הפוך) אבל "זזתי" פין אחד. ברור שלא שמתי לב, הדלקתי המשדר ושמעתי "פוף" קטן וערס ואחריו המשדר הפסיק לשדר.
הוא נדלק והכל עובד אבל הטיסן שלפני רגע עבד מצויין משמיע צפצופי "אין קליטה" וכך גם חיווי ה-Bind מראה שאין שידור.

רעיונות חוץ מלדפוק את הראש בקיר?

תודה

[liorz055]

http://www.efly.co.il/forums/showthr...E4%F4%E5%EB%E4

[אבי סירוטה]

תודה!

[yos]

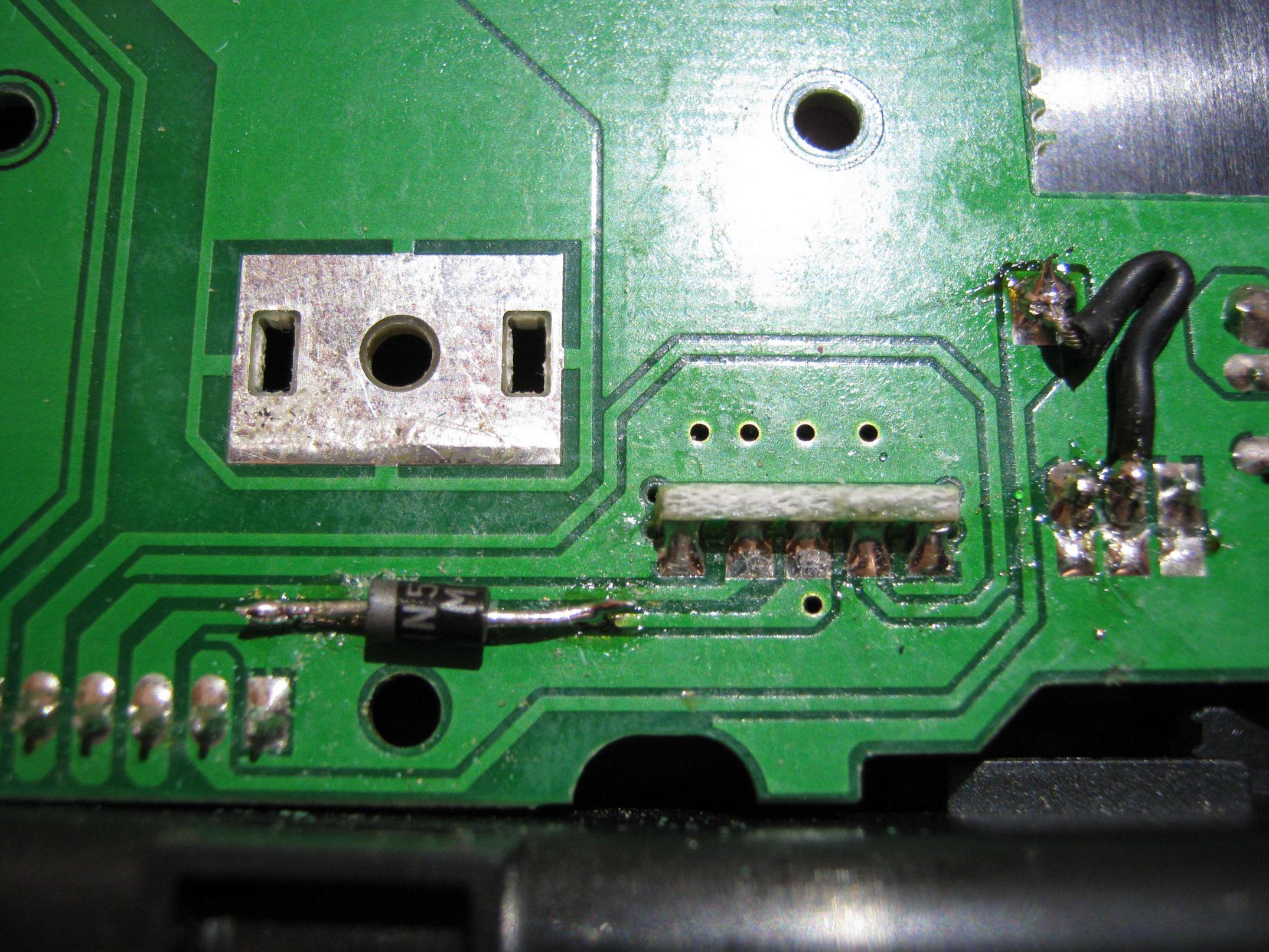

בשביל למנוע את הבעיה של חיבור הסוללה בכיוון ההפוך עדיף לחבר דיודה לאחר הפלג של כניסת המתח

רוב הדיודות הפשוטות יגרמו למתח הסוללה לרדת ב 0.7 , דבר שפוגע בזמן המקסימלי(משמעותי עבור סוללת שני תאים)
עדיף לשים דיודה עם מפל מתח של 0.2


עדיף להשתמש בסוללת שני תאים
הרכיב 7805 המייצב את המתח ל5V בשלט הופך את שאר האנרגיה לחום, לרוב 7(12-5)
7 וולט כפול הזרם בשימוש השלט, יהפכו לחום


בנוסף לאלו שעדין רוצים להשתמש בסוללות אצבע נטענות, צריך לחבר בנוסף את החוט השחור(בצד הימני של התמונה)
