2axis gimbal for goprro fy-g3 feiyu-tech

[sami]

לאחרונה רכשתי את הגימבל הנ"ל אשתף מעט
ראיתי את הגימבל לראשונה באתר http://www.infinity-hobby.com/main/p...ducts_id=10208

שם גם יש סרטונים "מעניינים" שדיי מתעללים בגימבל, בנוסף נראה בסרטון אופציה להרכיב את הגימבל הפוך על fix wing aircraft

החלטתי להזמין, אך מכיוון שהסטאטוס של המוצר נשאר out of stock יצרתי קשר עם ישירות עם החברה - http://www.feiyu-tech.cn/index-en.php

בעבור 169$ +31$ משלוח (DHL) קיבלתי את המוצר עם שליח תוך שבוע +, השירות סבבה לגמרי.

ונעבור לעיקר

הגימבל מגיע בקופסא נחמדה -

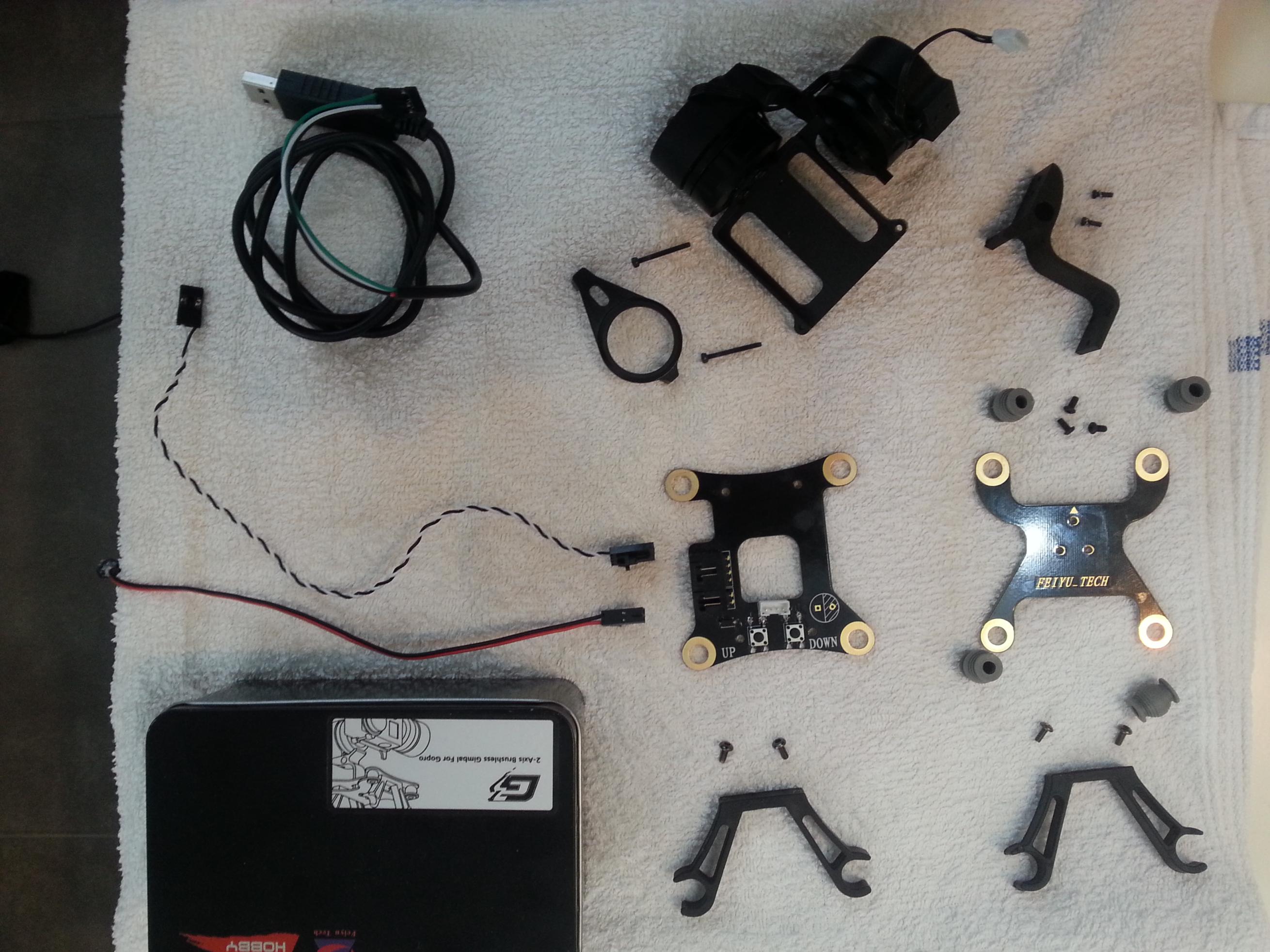

מה בקופסא:

הההרכבה מאוד פשוטה וברורה גם בדף ההוראות המצורף

קיימות 2 אופציות אחת כשהגימבל תלוי - המצב המוכר לכולנו
והשניה כשהוא עומד אני בניתי אותו במצב הרגיל (תלוי )

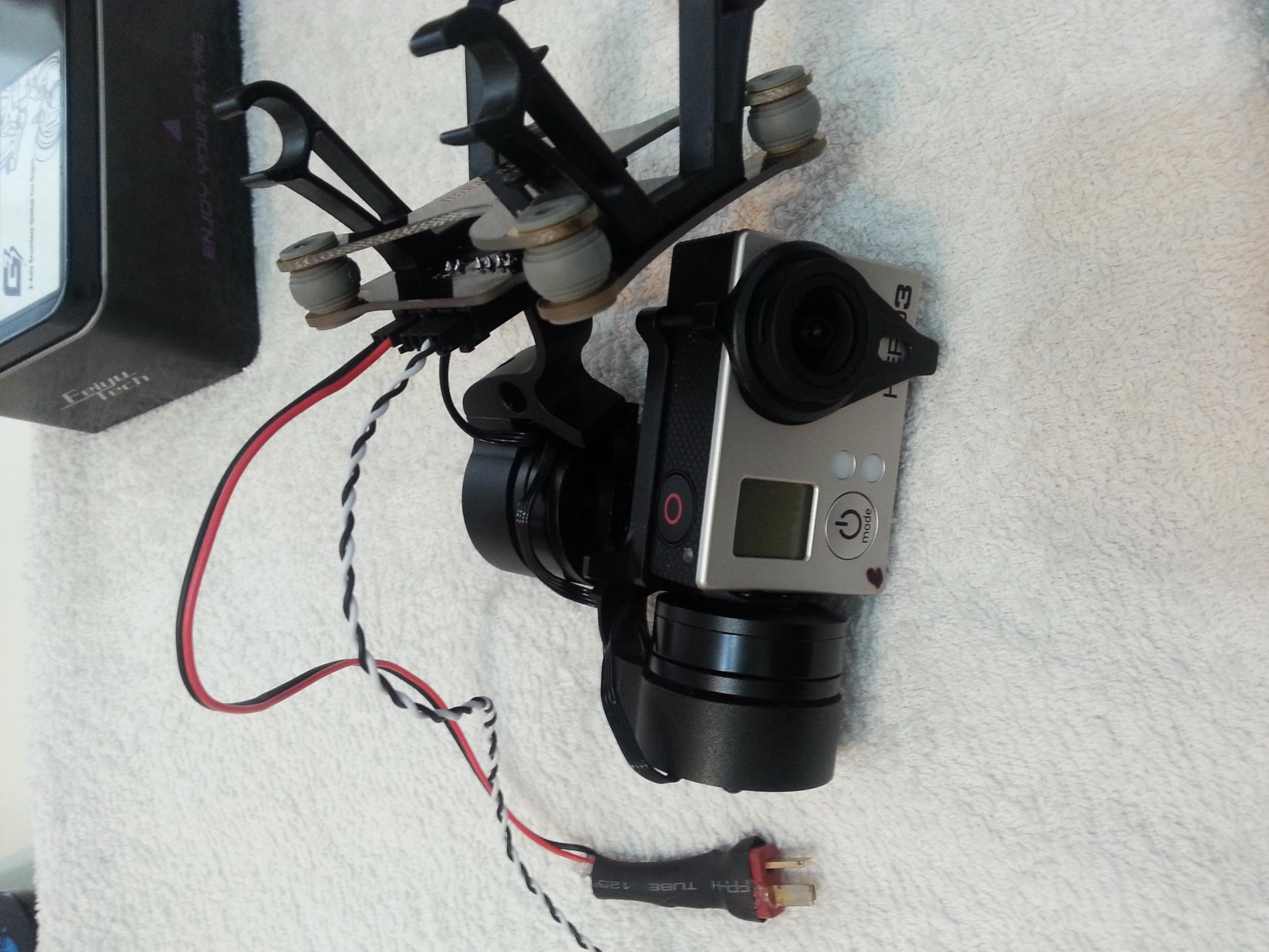

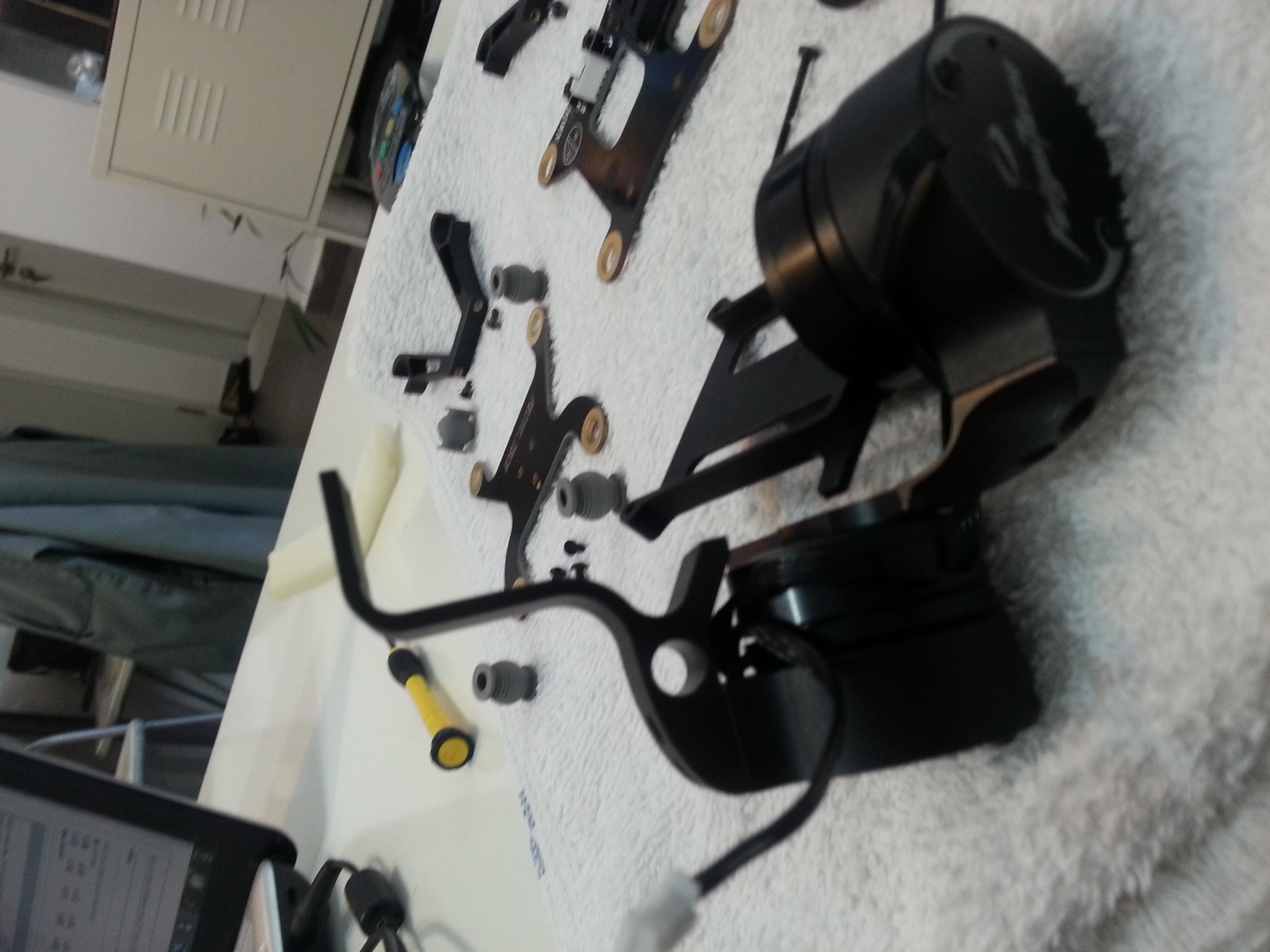

כמה תמונות מהבניה (אם אפשר לקרוא לזה בניה - יותר הרכבה)


אין מה להגדיר בגימבל פשוט לחבר למתח 2-4 תאים והגימבל עובד

קיים מחבר בין הגימבל למקלט למי שרוצה לשלוט בזוית העילרוד

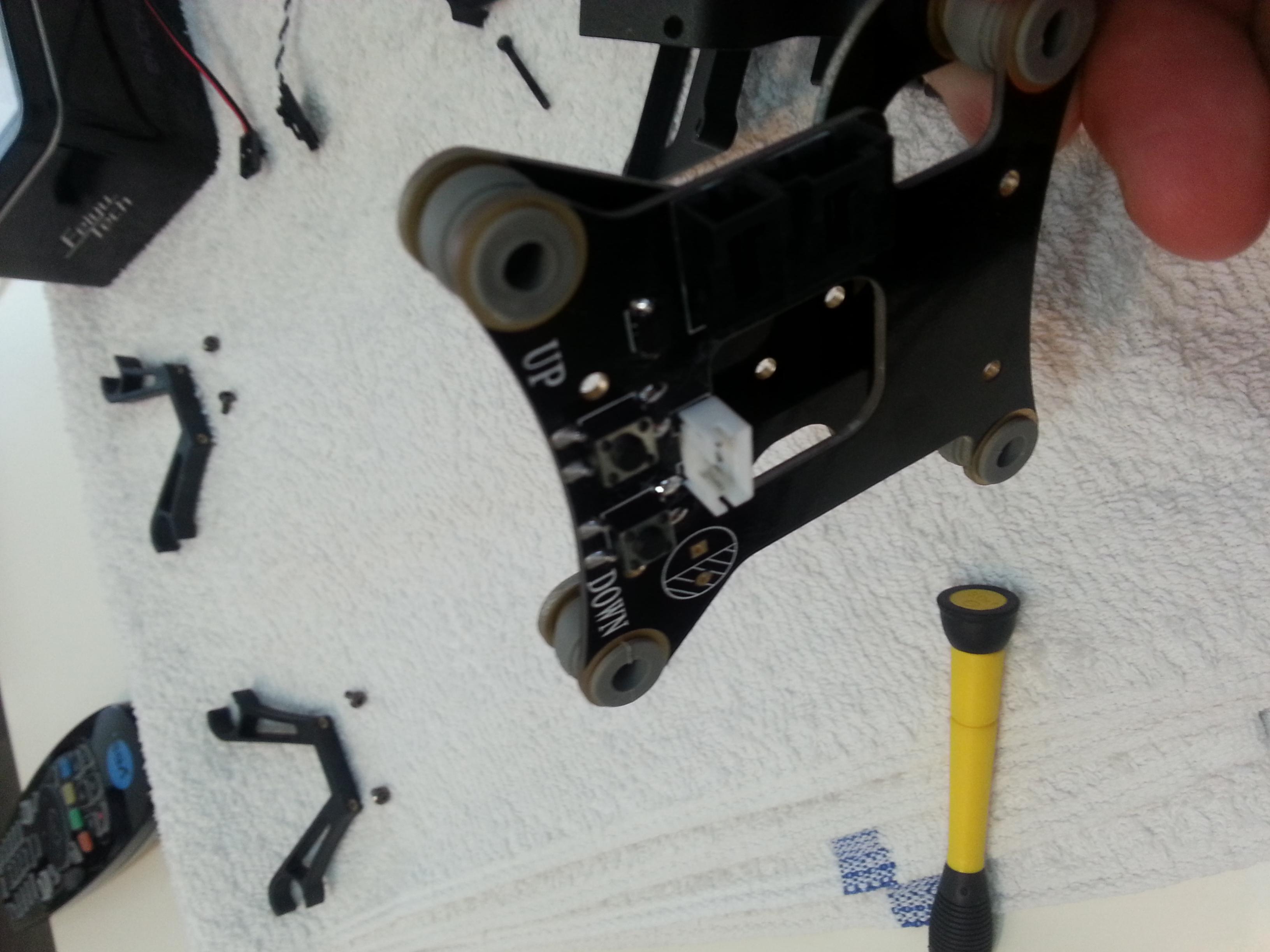

כמו כן קיימים על הלוח 2 כפתורים לשליטה ידנית בזוית העילרוד

הגימבל עובד יפה מאוד בצורה חלקה ומורגש שיש לו דיי הרבה כח

מה שעוד יפה בגימבל שהלוח מודפס על הפלטה התחתונה החיישנים נמצאים בתוך חפויי המנועים והכל פשוט יפה ודיי איכותי

חיסרון - מידת הכדורים קצת קטנה מזו ששאר הגימבלים משתמשים בה וכן הכדורים נורא רכים (מדי)


תהנו - !!!

הסרטון ראשוני על רחפן של חבר - לא נעשה איזון לרחפן !

[nitbeat]

החבילה נראית נחמדה יחסית למחיר וגם הגימבל.

שמתי לב שקו האופק לא מאוזן וגם יש רעידות לא קבועות - לדעתי שמגיעות מהרחפן.
הרעידות מהרחפן כמובן שאפשר לפתור אבל אם זה מהגימבל זה יותר בעייתי.

שאתה מפעיל את הגימבל שהרחפן על הקרקע
תנסה להרגיש את המנועים ואת המצלמה, האם אתה מרגיש רעידות מהמנועים?

[optiplex]

יפה מאוד סמי
היתה רוח מאוד חזקה, והפרופים לא מאוזנים
פרט לזה הגימבל מייצב מעולה

[Hagay]

תודה סמי, אתה חייב לבדוק על רחפן מאוזן אבל כל הכבוד לגימבל איך הוא מתמודד עם הרעידות.
דמפרים קשיחים יותר זה רק כאשר הרחפן מאוזן ברמה גבוה ולא על רחפן מזדמן

שתי שאלות:
1. האם יש תוכנה/USB להגדרות של הגימבל?
2. יש אפשרות להוסיף לו ציר שלישי?

[sami]

לבי קו האופק - נראה לא ישר אבל ישר בדקתי הרבה פעים לוודא

לגבי רעידות אין במנועים

חגי - יש תוכנה ואפשרות לעדכן אותה לא מכיר שאפשר להגדיר משהו בתוכנה
ציר שלישי אני לא יודע לענות - ...?

[AvivT]

אני לא יודע מה ואיך וידאת, אבל האופק לא ישר. הוא נוטה ימינה כל הזמן. אולי זה עניין של כיול. אם היית משתמש בתוכנה היית יכול להכניס פיצוי קבוע שמאלה.

הרעידות דווקא נראות לי מהמנועים של הגימבל ולא מהרחפן.
הדרך לבדוק את זה היא כשהרחפן במצב נייח (על השולחן) לא שומעים את המנועים של הגימבל עובדים בכלל, וכשנוגעים בהם לא מרגישים שום רעידות.
לאחר מכן צריך להרים את הרחפן ביד ולהזיז אותו לאט בכל הצירים, ותוך כדי זה לגעת במנועים (בעדינות! בלי להפעיל טיפת התנגדות) וגם אז לא אמורים להרגיש רעידות.

[nitbeat]

אני לא יודע מה ואיך וידאת, אבל האופק לא ישר. הוא נוטה ימינה כל הזמן. אולי זה עניין של כיול. אם היית משתמש בתוכנה היית יכול להכניס פיצוי קבוע שמאלה.

הרעידות דווקא נראות לי מהמנועים של הגימבל ולא מהרחפן.
הדרך לבדוק את זה היא כשהרחפן במצב נייח (על השולחן) לא שומעים את המנועים של הגימבל עובדים בכלל, וכשנוגעים בהם לא מרגישים שום רעידות.
לאחר מכן צריך להרים את הרחפן ביד ולהזיז אותו לאט בכל הצירים, ותוך כדי זה לגעת במנועים (בעדינות! בלי להפעיל טיפת התנגדות) וגם אז לא אמורים להרגיש רעידות.

אגב במקרה שלי, המיקרו רעידות בגימבל של טארוט כמעט לא ניתנות לפיתרון.
יש דיון מאוד ארוך והרבה מאוד אנשים חווים את ה:
Micro vibrations.

חלק מהאנשים דיווחו שהם מורידים את חוזק או כח המנועים וזה קצת עוזר.
אני ניסיתי לתת מתח קבוע של 12V + לשחק קצת עם ה- PID ונתון של חוזק המנועים אבל עדיין לא מצליח לפתור את הבעיה לגמרי.

[AvivT]

בגימבל שהיה לי של Team Rebel Design הצלחתי להיפטר מהרעידות לחלוטין. כמו שאמרת זה משחק של חוזק המנועים וה PID. זה חלק מעיק בכיול אבל בשילוב מסוים של פרמטרים אתה פתאום מגיע לנקודת העבודה הנכונה.
אני לא מכיר את הגימבל המדובר בשרשור הזה ואולי באמת אין דרך בגימבל הזה להיפטר מהבעיה לחלוטין. אבל מבחינתי גימבל כזה לא היה עובר, כי אם כל הכבוד לייצוב, הוא מכניס רעידות בצילום שלא היו נראות ללא הגימבל.

Sent from my GT-I9300 using Tapatalk 4

[sami]

חברה מבלי לסנגר על הגימבל זו בסהכ טיסה ראשונה על רחפן
שהוא לא שלי חיבור הגימבל לרחפן ללא התאמה מושלמת וניסיון ראשון
בנוסף היו משבים חזקים מעשרה קשרים
סתם התרשמות ראשונית ... אעלה תוצאות נוספות ברגע שיהיו

[Hagay]

ושוב תודה על השיתוף סמי
כמו שאמרתי, נמתין לחיבור לרחפן מאוזן וכיול של המערכת

[optiplex]

תאמינו לי ... הרעידות מהרחפן .. הוא שלי ואני יודע שהוא לא מאוזן
