Antenna Tracking

[jetisrael]

שלום לכולם ושנה טובה..

האם מישהוא מטיס עם EagleEyes+osd Eagle Tree

כי יש לי בעייה לכוון את האנטנה תרקין Antenna Tracking

אשמח לעזרה..

[MDreamer]

שים תמונה על כל המערכת שלך כולל של הטיסן ופרט בבבקשה יותר על הבעיה שאתה נתקל בה

[jetisrael]

אני בערב יעלה כמה תמונות

כרגע יש לי בעייה שאנטנה תראקינג לא מצליח לעקוב .

[Guyazulay@]

עשית כיול כמו שצריך?
אתה מתחיל עם כיוון הצפון

[jetisrael]

OK
גיא האם אוכל לדבר איתך בנייד אני אשמח לעזרה.

[Guyazulay@]

לי אישית לא יצא לכייל היות ואין לי et
זה ככה מריפרוף ברשת
יצא לך לקרוא את המדריך?

[jetisrael]

תודה לכל מי שניסה לעזור

כן הצלחתי לכייל את PAN/TILT של האנטנה Traking.

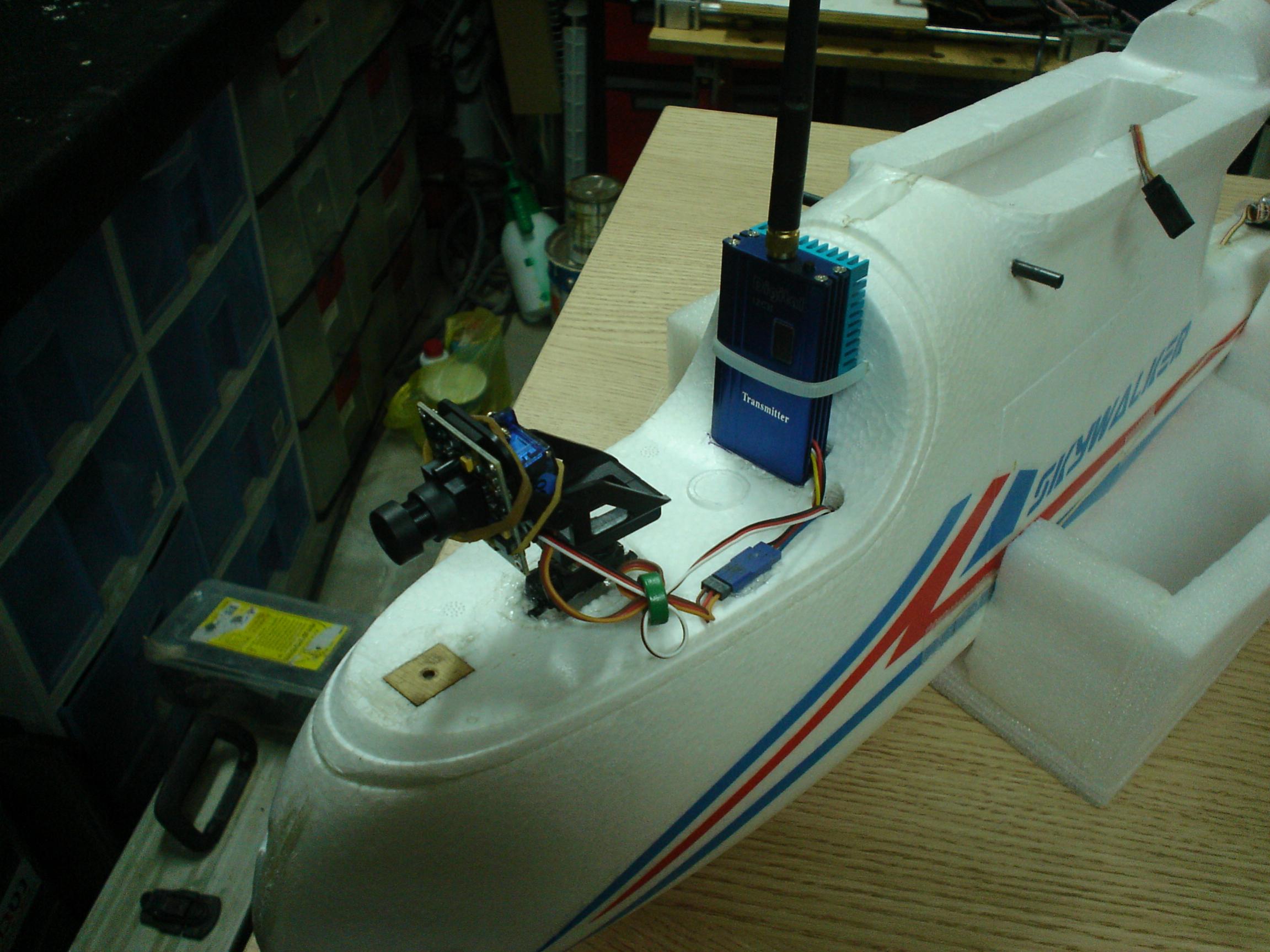

הסטאפ שלי הוא

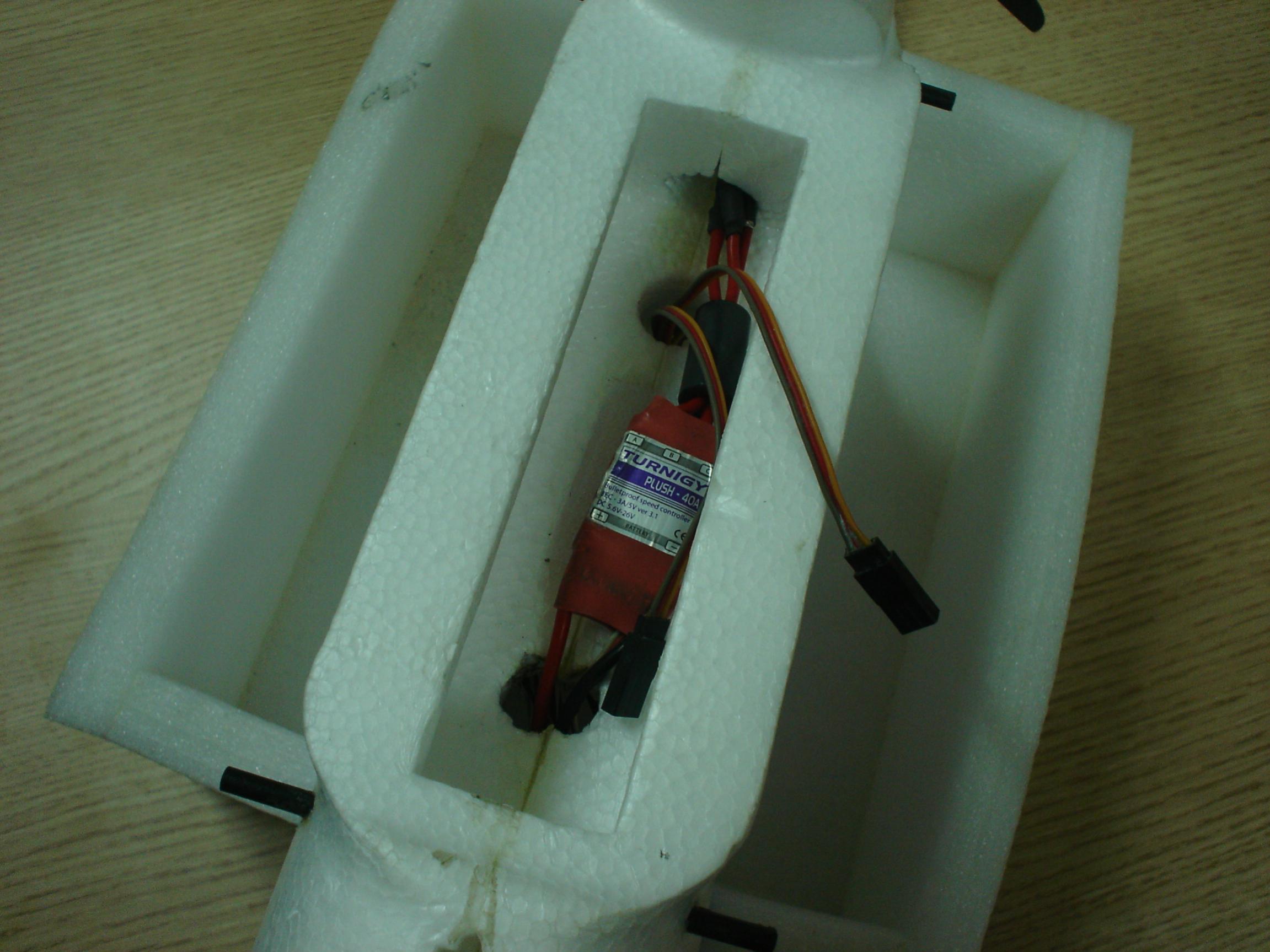

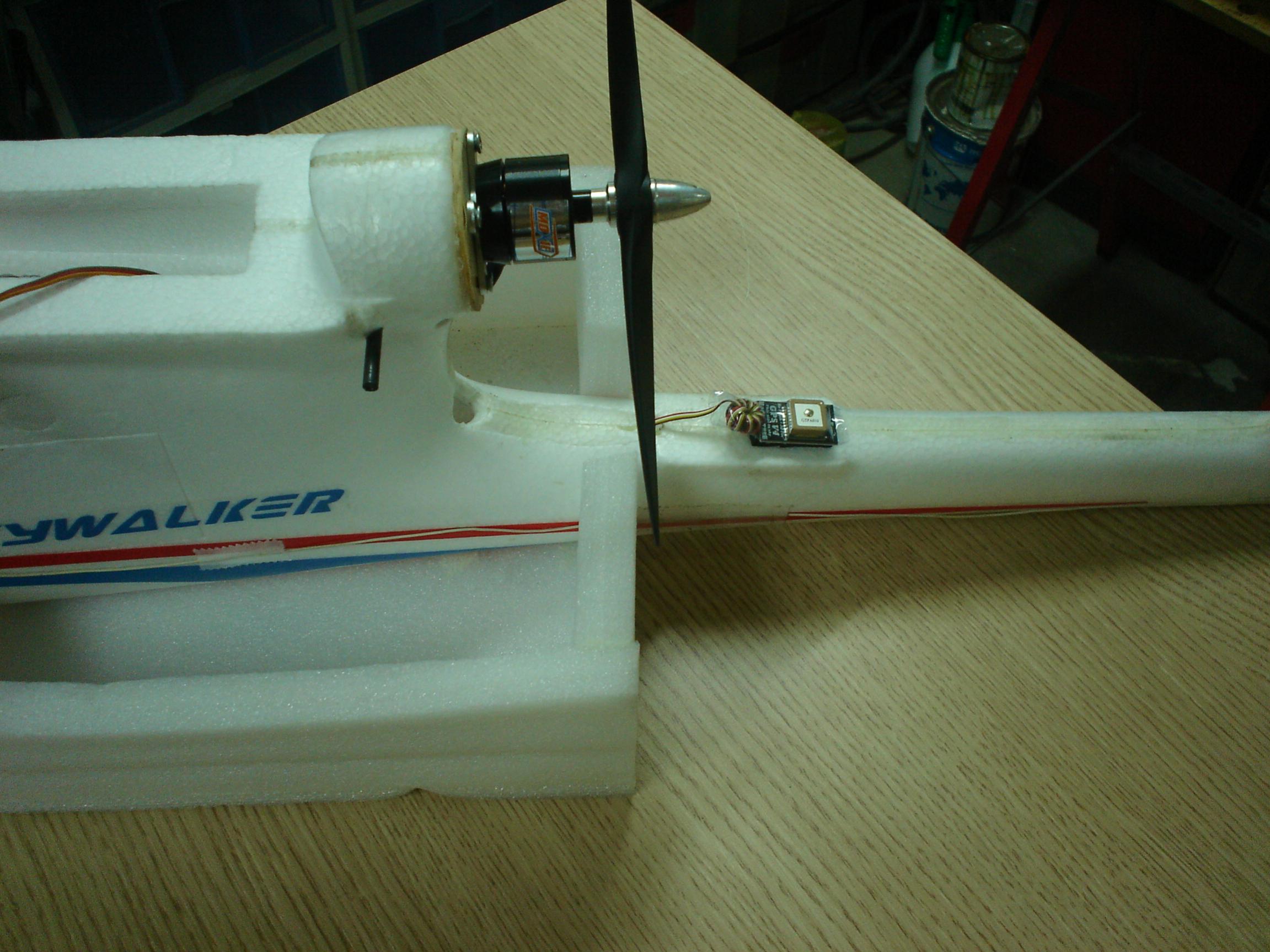

טיסן AXN הגדול 170 ס"מ 4 ערוצים (טיסן מעולה עומד בתנאי רוח חזקים ומאד יציב ויש הרבה מקום)
סוללה אחת של 11.1V 5000maמספיק לי ל-3 שעות טיסה

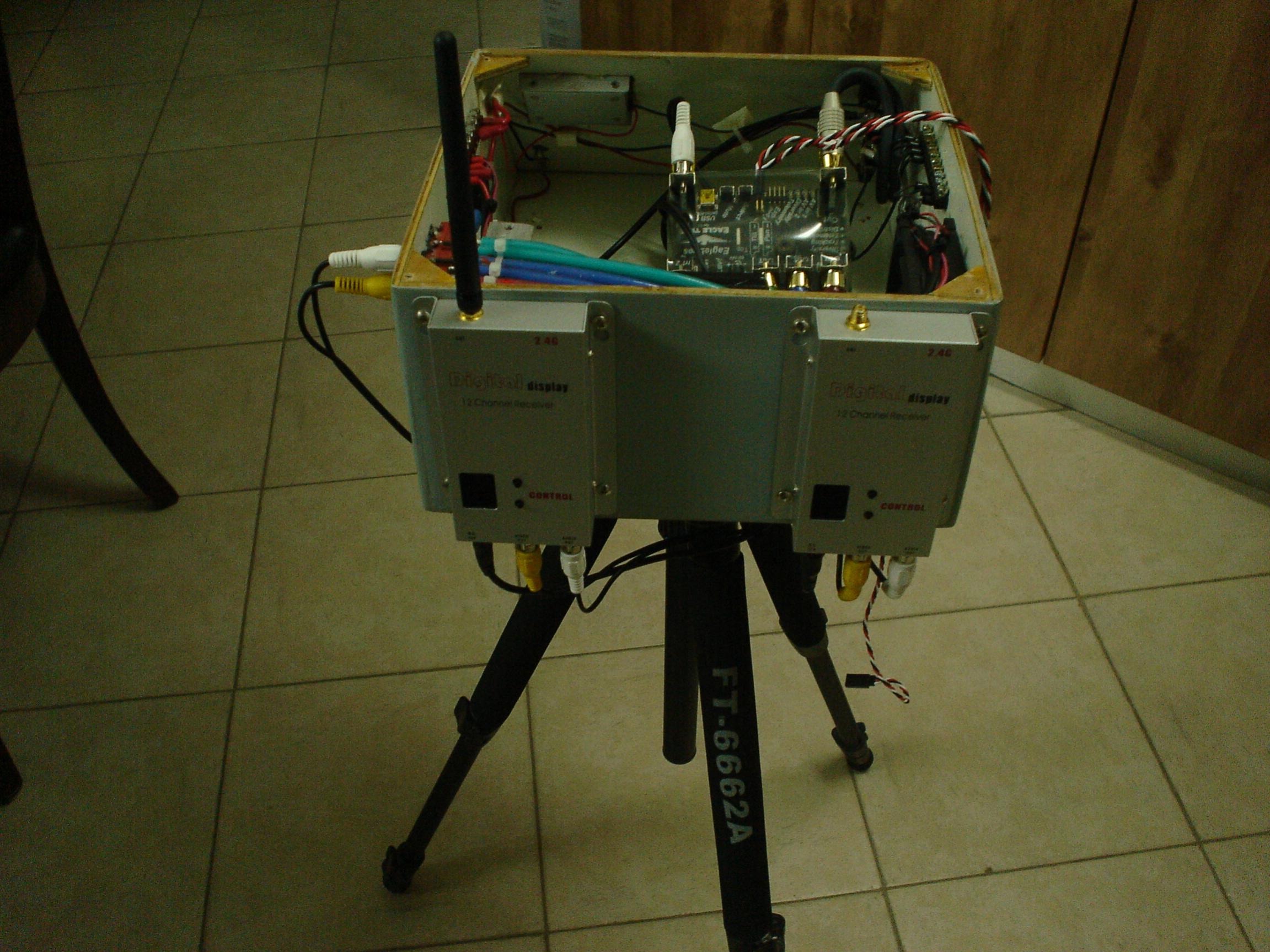

שני מקלטים 2.4 1000Wשל הסיני
מצלמה Gopro
OSD Pro Eagletree
EagleEyes
Goggles Fatshark - לא מרוצה כל כך. יותר נעים להטיס מול מסך
מסך 42" בתוך הרכב + ממיר מתח

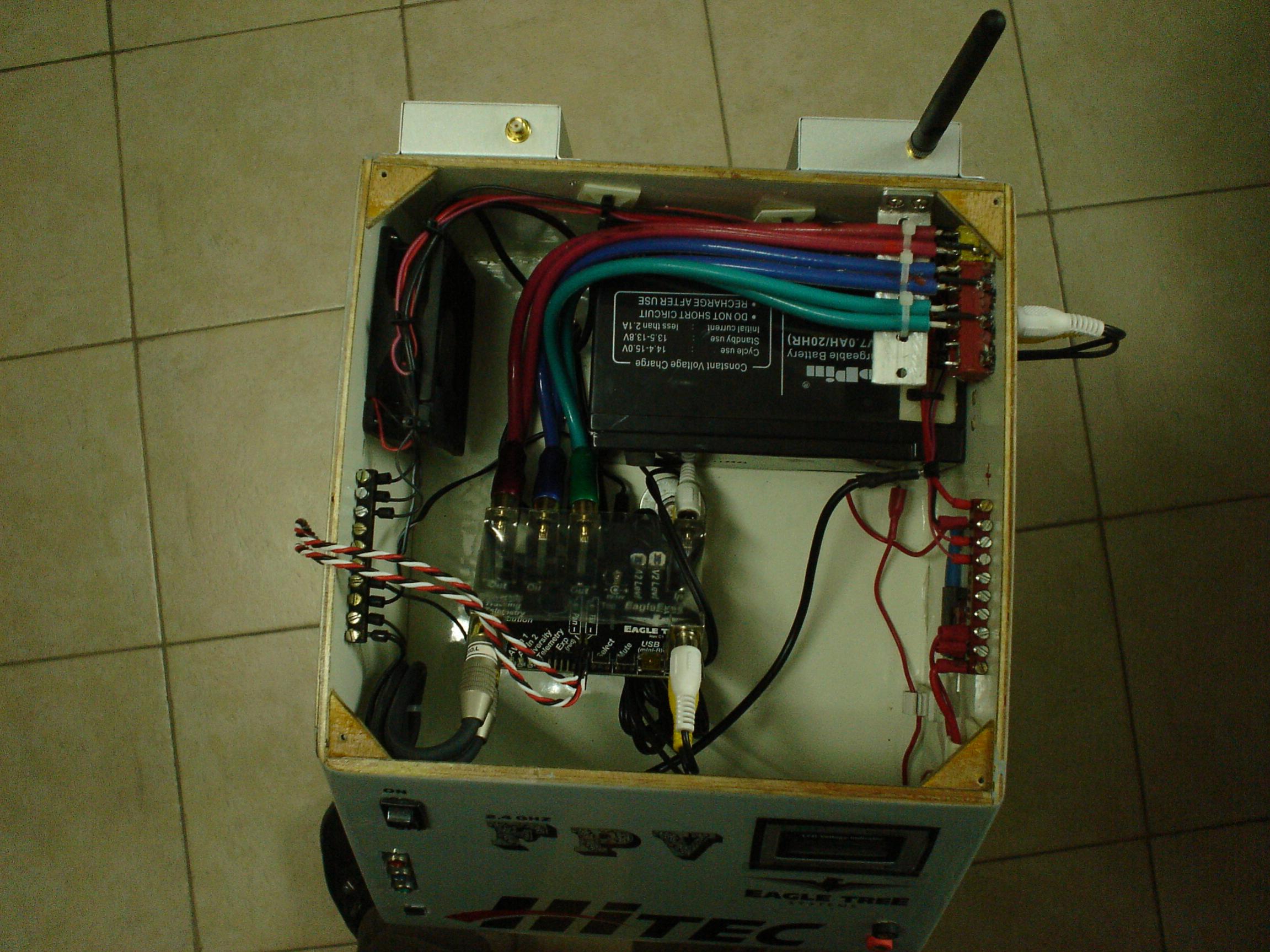

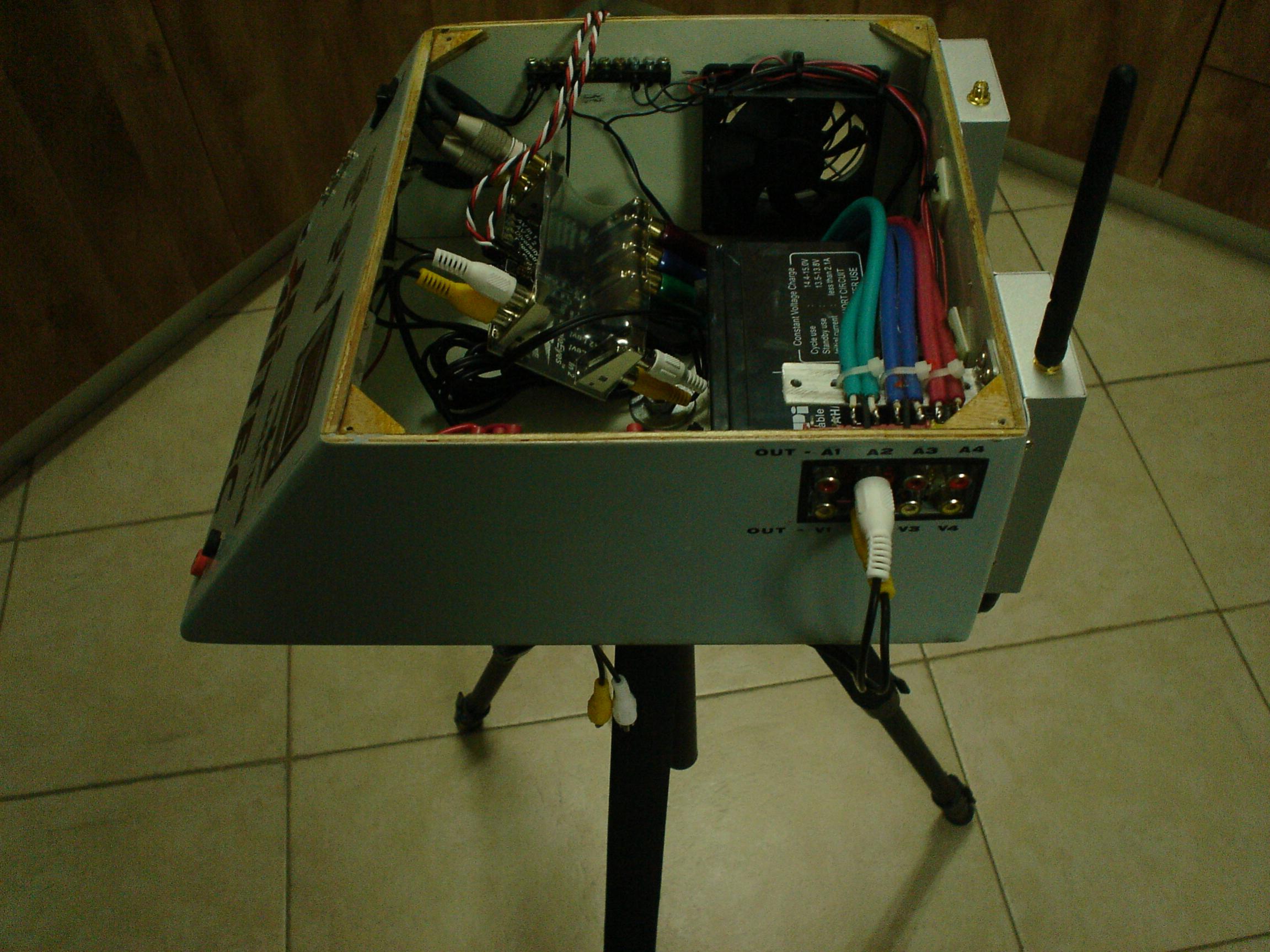

מקליט עם דיסק קשיח 1T שמחובר לתחנת בסיס

בקיצור אני יעלה כמה תמונות מהציוד שלי ובקרוב גם סירטונים מאזורים בתוך אילת.

[jetisrael]

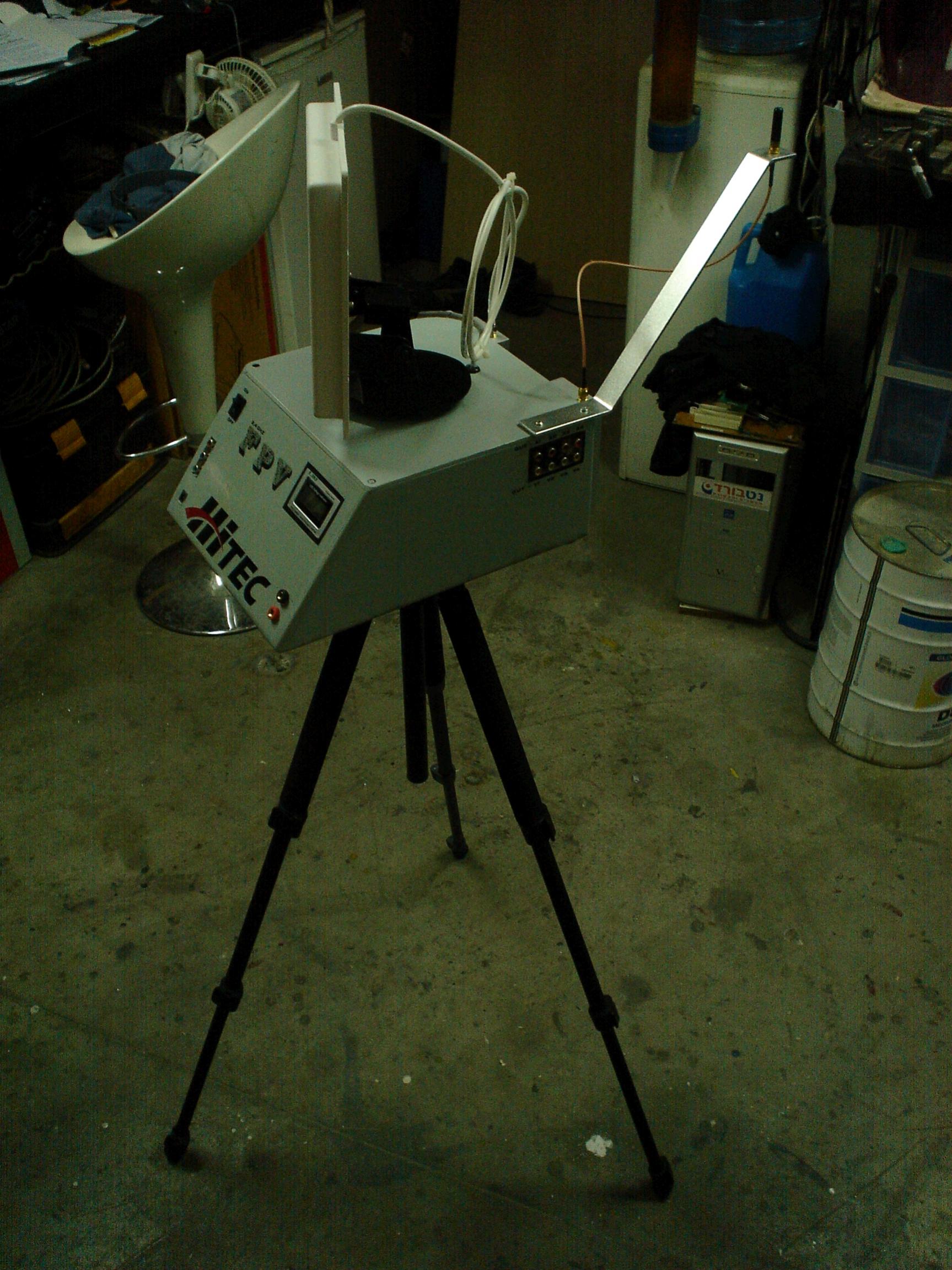

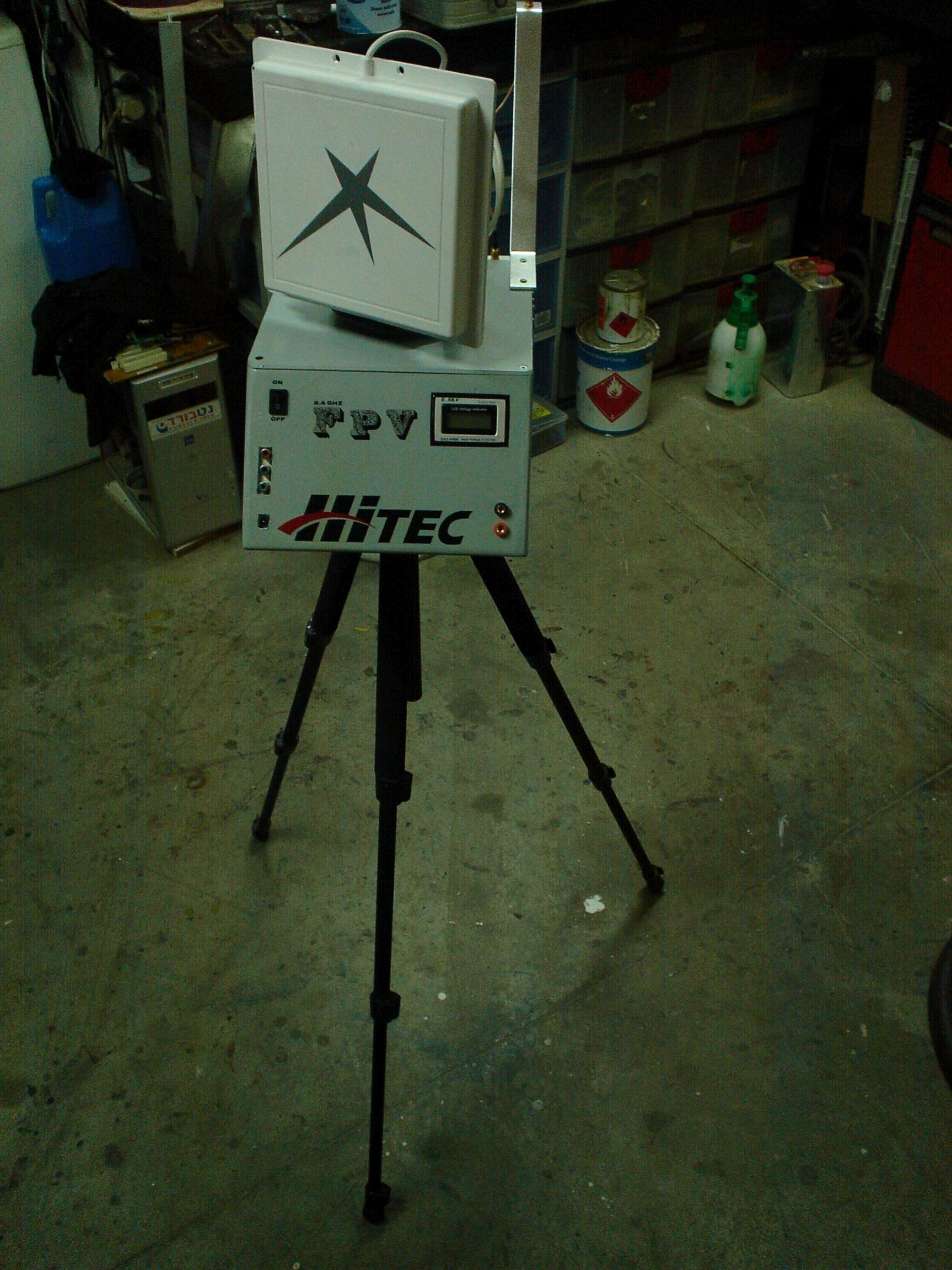

סירטון קצר מתחנת בסיס



האם מישהוא משתמש ל-PAN בסרוו 360 מעלות כי אני לא הצלחתי לקנפג את הסרוו לתחנת בסיס
הסרוו מסתובב כל הזמן.

[ZvikaF]

מערכת יפה, נראה סטאפ רציני מאוד.
העקיבה היא דרך נתוני GPS ?

כתוב באתר ET שיש כיול רב נקודתי,אולי זו הבעיה ?

[המרסק]

סירטון קצר מתחנת בסיס

http://www.youtube.com/watch?v=-feudRIqEYE

האם מישהוא משתמש ל-PAN בסרוו 360 מעלות כי אני לא הצלחתי לקנפג את הסרוו לתחנת בסיס
הסרוו מסתובב כל הזמן.

מבדיקה שעשיתי בשביל פרוייקט כלשהו הנוגעת לסרוו המדובר אני יכול להסיק שהוא לא מתאים כלל למערכת עקיבה. את הבדיקה ביצעתי עם הסרוו 360 מLowPriceRC

מערכת העקיבה בנויה כך שאורך גל מסויים מייצג זוית של הסרוו, בדומה לכל סרוו סטנדרטי.
הסרוו 360 בנוי כך שבכל אורך גל מלבד "נקודת האמצע" הוא בתנועה.

ז"א, אני משער, שמערכת העקיבה מוצאת נקודת קליטה טובה ולכן מנסה להישאר עליה ע"י אי שינוי אורך הגל (קרי - באותה זוית של הסטיק, אילו נשלטה מהמשדר), הסרוו 360לעומת זאת רואה זאת כאות להמשיך לנוע באותו כיוון.

מקווה והסלט שעשיתי ברור...

האפשרות היחידה שהעסק יעבוד הוא במידה ויש אופציה מתאימה לסרוו 360 במערכת העקיבה.
אבדוק זאת בManual שלה כשאהיה בבית

[jetisrael]

התאוריה שלך נכונה הסרוו מקבל פולסים ולא מצליח להתיצב בגלל שהורדנו לא את הפוטנציומטר

לכן אני חושב בכדי לקבל תנועה של 360 יש לבנות תושבת עם העברת יחס תנועה דוגמא: על ציר הPAN יש להתקין גלגל שניים קטן ועל ציר הסרוו גלגל שניים גדול וכך נוכל לקבל תנועה של 360.
