תחנת הקרקע החדשה שלי - GCS

[MDreamer]

היי,

מזה כחודש אני עובד על התחנה החדשה (95% מהזמן מחכה לחלקים מחו"ל)

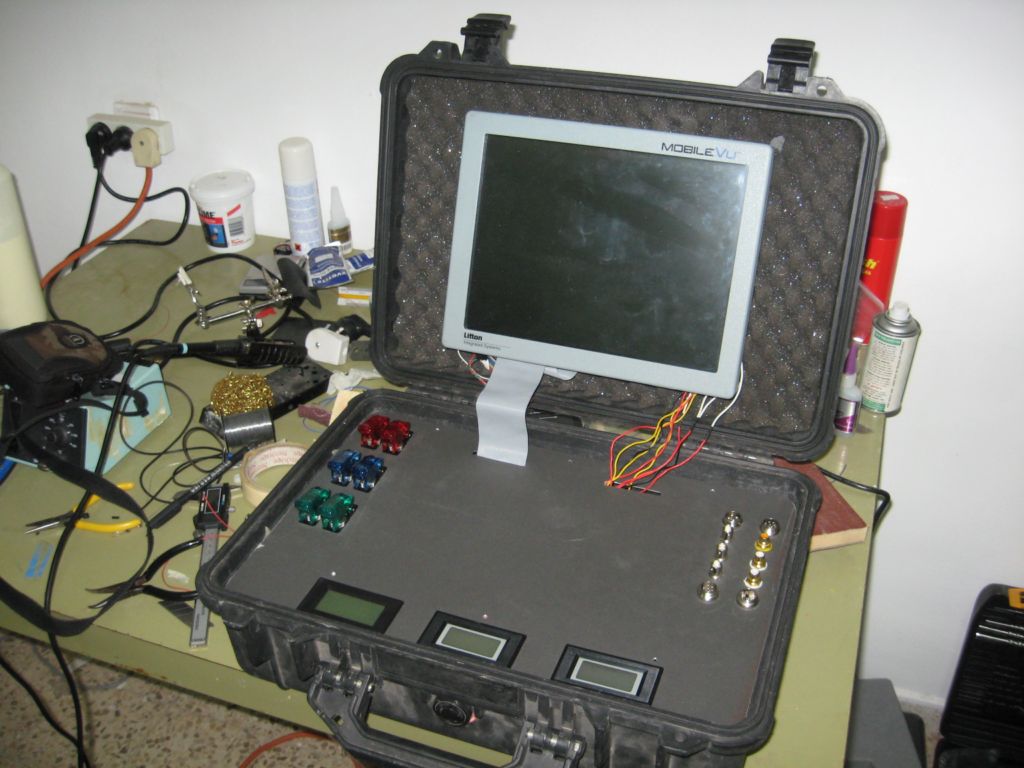

האתגר האמיתי היה להשתמש במסך המיוחד שאתם רואים בתמונה. למסך הזה יש 1500 NIT! זה אומר שבאור יום ניתן לראות בו טוב גם כשהשמש הישראלית קופחת מעל. יש לו כניסת S-VIDEO, VGA, VIDEO BNC ומסך מגע מובנה. בקיצר חיה רעה.
הוא פורק מניידת משטרה ונקנה מ eBay באומץ יש לאמר. יש איתו 2 בעיות כבדות:
1. הוא כבד (ממש)
2. הוא גדול ומגושם

הסבר:
1. בחרתי להעמיס את הכל בארגז קטן יחסית לשם הנוחות, הבעיה הראשונה מלבד העובדה שהארגז הופך להיות כבד (ועם זה אי אפשר לעשות כלום) היא שאי אפשר לתלות אותו עם המכסה של הארגז בלי שהארגז יתהפך אחורה

2. בגלל שהמסך גדול ובעל עומק הארז לא נסגר ואי אפשר להנמיך את הפנל בגלל יש שם רגליות ייעודיות.

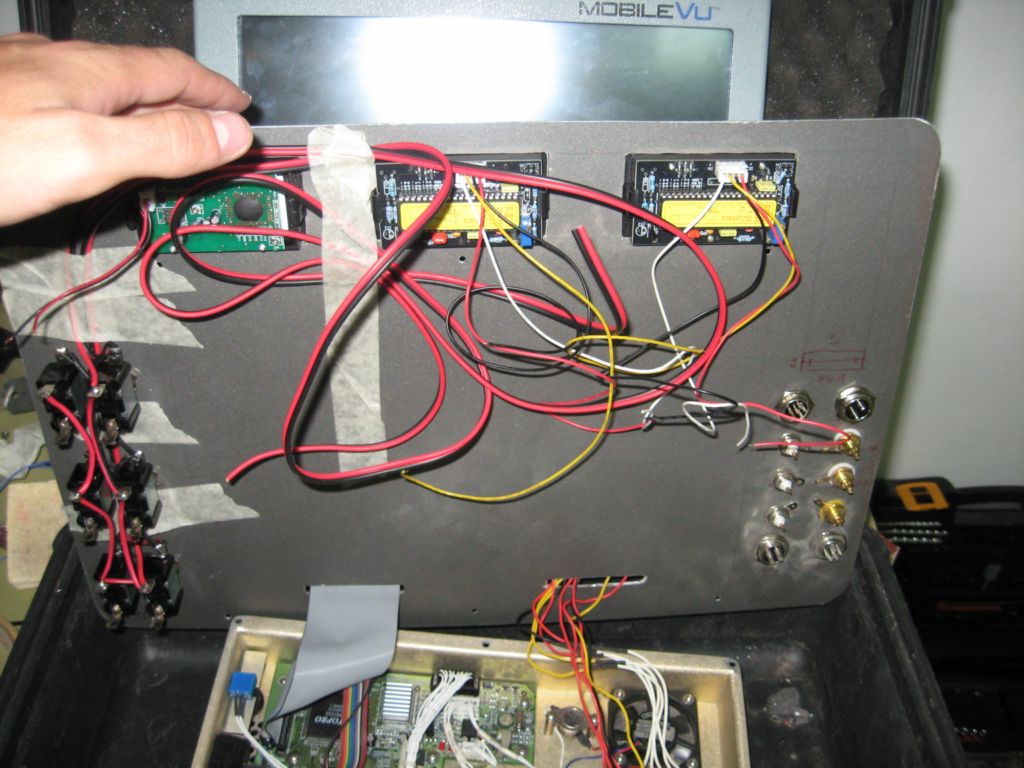

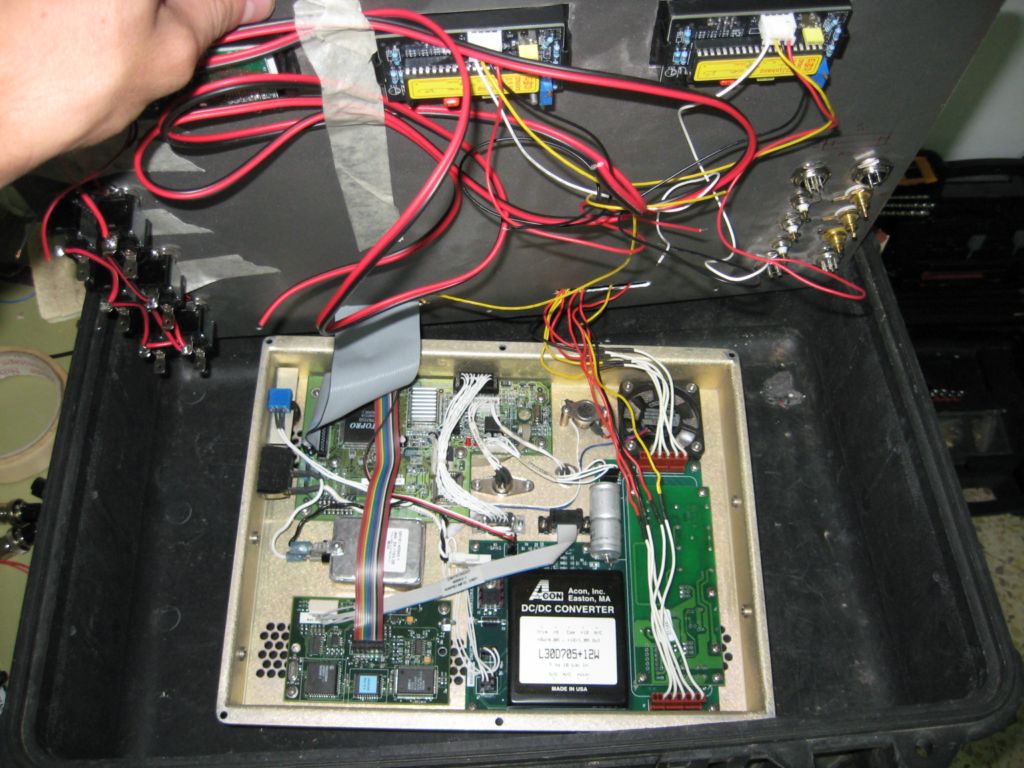

לכן החלטתי לעשות מעשה אמיץ (דברי איתי 4D) או מטופש/מפחיד (דברי איציק) לפרק את המסך ל 2 ! כלומר לשים את ה LCD עצמו למעלה ואת כל המוח למטה. החיבור בין החלקים מעשה ע"י 5 כבלים מסוגים שונים: 2 כבלי מתח, 1 FLAT CABLE 2mm (לא 2.54 ממ!!) של 50 פינים, חוט שדומה לחוט סרוו ו FLAT CABLE 2mm של 10 פינים
חלק מהכבים חתכתי וחלק הארכתי ע"י מאריכים שהוזמנו מחו"ל. החלק התחתון מתחבר לפנל הראשי מלמטה ע"י 6 ברגי 3M.
את הפנל הכנתי מפלטת אלומניות שצבועה באבקה מטאלית ובתנור.
המפסקים אלו "מפסקי חימוש" עם נורת בקרה שדולקת כאשר המפסק דלוק.

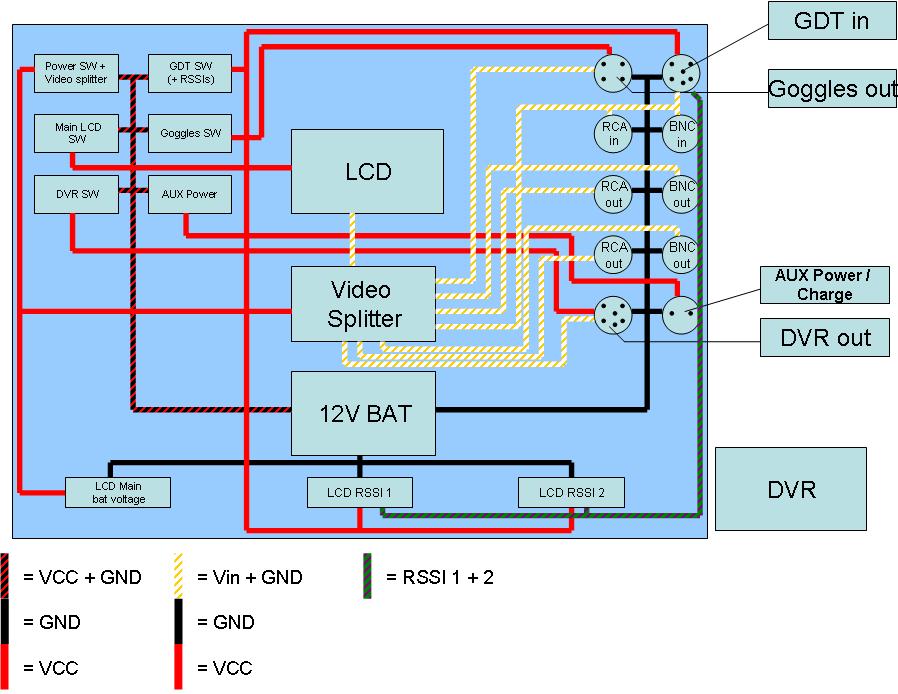

כרגע בארגז: מפצל וידאו, סוללה, DVR, מטען שמקבל 12V והחלק האחורי של המסך.
החיבור של המקלטים + diversity כלומר ל GDT נעשה עם כבל 6 פינים שגם מעביר את ה RSSI של כל אחת מהאנטנות ומציג אותם על מסך LCD קטן בחלק התחתון של הארגז. בנוסף יש מד מתח לסוללות של הארגז עצמו.

אני חייב להגיד תודה ענקית לאיציק על הייעוץ הכללי וגם שביום שלישי ישב איתי ועם עוד חבר על המסך ואיתר את הבעיה. האמת כמעט והתייאשתי מהמסך כי לא הצלחתי לגרום לשני החלקים לעבוד כשהם מופרדים וכמעט ששרפתי אותו, הבעיה נמצאה בדמות הכבל השטוח. תודה.

תודה גם לאיתי 4D שישב איתי על התכנון הראשוני.

GDT:






מה בעתיד המאוד קרוב?
1. סיכוך של הכבלים היוצאים מה LCD הגדול לתוך הארגז. יש רעיונות יצירתיים? בוגל אני מחכה לטיפים ויש לי קסדה
2. מציאת כבלי וידאו קטנים מסוככים.

מה בעתיד רחוק? (כמה שבועות)
אני עובד על מחשב קטן ומאוד חזק שמריץ לינוק כדי שיריץ לי את התוכנה של הפפרצי (הטייס האוטומטי) הוא אמור להיכנס לארגז גם אחרי "שכנוע" קל.

[Itay4D]

כרגיל עבודה יפה מעיין... אבל תמיד תזכור ששלי יותר טוב

[ZvikaF]

מעיין נראה רציני מאוד.
תוסיף הגנה על הכבל השטוח בנקודת הכיפוף כדי שלא יקרע מהפתיחות/סגירות

אהה... ותוסיף גלגלים לפליקאן

[Boogle]

תתחדש,
שמת לב למאוורר ביחידת האלקטרוניקה של המסך? בכדי שיעשה את תפקידו הוא צריך כניסת ויציאת אויר. (ואני רוצה להדגיש בלי זה המערכת תתחמם די מהר והDC/DC ינתק אותך- או שמשהו ישרף תלוי מי חלש יותר)
לגבי סיכוך, טכנולוגיית החלל במטבח או בעברית רדיד אלומיניום יעשה את העבודה בשילוב דבק דו"ץ או, לחלופין שימוש בטייפ מוליך שתקנה כנראה בגולדן טייפ.
אני הייתי סוגר את הקופסה שבתחתית עם פלטת אלומיניום בכדי לשמור על הרעשים שבפנים שלא יצאו החוצה, אז ישאר לך רק לעשוף את הכבלים ברשת ולהצמיד את הרשת לגוף המארז.

אז תקפוץ ותאמר לי שהפלטה המפרידה מאלומיניום אענה לך שהוא צבוע ויש לגרד את הצבע בכל שטח החפיפה לקופסה שמתחתיו ולהשתמש בכל חורי הברגים בהקיף לסגירת הקופסה.

אתה צריך להתגונן מרעשי RFI גם מבפנים וגם מבחוץ.

יש מצב שתצטרך לעשות זאת גם למסך. מה שאתה יכול לעשות בכדי להתמודד עם הסיכוכים הוא לקנות תרסיסי של צבע מוליך (בד"כ מכיל חלקיקי נחושת או כסף) ולרסס את כל פנים המזוודה. חשוב לייצר מגע גלווני (מתכתי) בין הצבע המוליך לבין יתר חלקי האלומיניום לצורך רציפות הסיכוך.
זהו, מקווה שהפעם הזמנת את הקונקטור הנכון

[guyst]

מעיין, עבודה יפה אבל אתה מאכזב אותי...

החזקתי ממך עם ה"תחנה" הניידת הקודמת כרעיון ענק. תרמיל על הגב, משקפי וידאו ואתה מחומש לטיסות מגניבות. עכשיו איפה הפנטזיה ואיפה אני....? (מזל שאישתי לא קוראת פה....).

בהצלחה עם התחנה החדשה אבל אשמח לקבל פרטים על הישנה והסבר להחלפה.

[MDreamer]

מעיין נראה רציני מאוד.
תוסיף הגנה על הכבל השטוח בנקודת הכיפוף כדי שלא יקרע מהפתיחות/סגירות

אהה... ותוסיף גלגלים לפליקאן

תודה צביקה,
אני מתכוון לשים פס גומי על המפתח שדרכו עובר הכבל, זה מספיק? לזה התכוונת?

תתחדש,
שמת לב למאוורר ביחידת האלקטרוניקה של המסך? בכדי שיעשה את תפקידו הוא צריך כניסת ויציאת אויר. (ואני רוצה להדגיש בלי זה המערכת תתחמם די מהר והDC/DC ינתק אותך- או שמשהו ישרף תלוי מי חלש יותר)
לגבי סיכוך, טכנולוגיית החלל במטבח או בעברית רדיד אלומיניום יעשה את העבודה בשילוב דבק דו"ץ או, לחלופין שימוש בטייפ מוליך שתקנה כנראה בגולדן טייפ.
אני הייתי סוגר את הקופסה שבתחתית עם פלטת אלומיניום בכדי לשמור על הרעשים שבפנים שלא יצאו החוצה, אז ישאר לך רק לעשוף את הכבלים ברשת ולהצמיד את הרשת לגוף המארז.

אז תקפוץ ותאמר לי שהפלטה המפרידה מאלומיניום אענה לך שהוא צבוע ויש לגרד את הצבע בכל שטח החפיפה לקופסה שמתחתיו ולהשתמש בכל חורי הברגים בהקיף לסגירת הקופסה.

אתה צריך להתגונן מרעשי RFI גם מבפנים וגם מבחוץ.

יש מצב שתצטרך לעשות זאת גם למסך. מה שאתה יכול לעשות בכדי להתמודד עם הסיכוכים הוא לקנות תרסיסי של צבע מוליך (בד"כ מכיל חלקיקי נחושת או כסף) ולרסס את כל פנים המזוודה. חשוב לייצר מגע גלווני (מתכתי) בין הצבע המוליך לבין יתר חלקי האלומיניום לצורך רציפות הסיכוך.
זהו, מקווה שהפעם הזמנת את הקונקטור הנכון

תדוה בוגל, חכיתי למשהו הרבה יותר גרוע(כי חשבתי שעשיתי דברים גרועים מאוד) אז עכשיו אני יכול להוריד את הקסדה

1. למאוורר יש מאיפה לינוק ופתח יציאה מעולה מאחור, לא נראה לי שצריך פינוי חום מחלל הארז בינתיים, הטמפ" שם לא רציניות כלל. בעתיד אחרי הוספת המחשב אהיה חייב.

2. אחפש מחר בגולדן טייפ. אני מקווה שאמצא משהו שאני יכול להלחים אליו, סרט/רדיד אלומניום לא פותר את הבעיה כי אי אפשר להלחים אליו.

3. הקופסה לא מונחת על התחתית אלא מעוגנת עם 6 ברגים (תסתכל בפנל יש חורים) לפני של העמדה. זה באמת רעיון טוב לגרד את הצבע בהיקף הפלטה מבפנים ואז לקבל הגנה מפני רעשים.

4. אני מקווה שלא אזדקק להגנה על המסך מאחור, אין שם שום רכיב אלקטרוני נאה לעין שהוא לא מאחרוי קופסה פנימית שכבר מוגנת. אבל אם אצטרך זה לא נורא לארגן איזה איטום עם הרבה אלומיניום טייפ מאחור - זה דווקא די פשוט.

תודה על הטיפ עם הספריי, לא ידעתי שיש כזה דבר ואני מקווה שלא אזדקק לו. שים קישור של זה.

לגבי הכבל/קונטקטור אני מקווה שהוא יגיע בקרוב כרגע בגלל שיש לי 2 הפוכים חיברתי בינהם וזה עובד.

כרגיל עבודה יפה מעיין... אבל תמיד תזכור ששלי יותר טוב

הצלחתי להרגיז מישהו

[Shay]

נראה מגניב ביותר, האם אתה משתמש באופציית המגע של המסך?

[tomer_inbar]

עבודה יפה מאוד! בהצלחה בהמשך!

[MDreamer]

יפה שי..
אני מתכוון לחבר אותו למחשב שאשים בקרוב ואשתמש בנוסף למסך בתור עכבר במקלדת וירטואלית. ככה לא צריך לחבר למחשב כלום מלבד החיבור RGB למסך, NETSTICK עם אינטרנט סלולרי כדי שהטייס האוטומטי יוריד את המפה הרלוונטית לנקודות ה GPS מגוגל אהה .. וחשמל.

[איציק רונן]

יפה מאוד.
כדאי להוסיף מייצב מתח על הסוללה.
הייתי מוסיף עוד כניסת וידאו עם בורר.

[Boogle]

אהה אם להלחים חשקה נפשך , אותו דבר רק סרט נחושת עם דבק יעשה את העבודה
(החיסרון של הנחושת שהיר מפתחת קורוזיה מגעילה עם הזמן ולא נראה לי שתהיה לך סבלנות לצפות את כולה עם בדיל)
לגבי צבעים מוליכים, אני אישית מכיר רק את התעשייתים שמשמשים במצבעות אבל חיפש בגוגל העלה כמה תוצאות:
http://www.caswellplating.com/kits/cupwdr.htm
http://www.shieldingsystems.eu/index...FYuhzAodTxA2Gw

ותוצאה מאיביי http://cgi.ebay.com/Guitar-Conductiv...item4cf1bcd754


אגב, לגבי אוורור, אל תזלזל בחימום רכיבים בתא סגור, אני לא רואה חריצי כניסה לאוורור. גם 5W ללא אוורור יכולים להגיע לטמפ' גבוהה.

[b1yossi]

אין שום בעיה להלחים על אלומיניום.

[MDreamer]

יפה מאוד.
כדאי להוסיף מייצב מתח על הסוללה.
הייתי מוסיף עוד כניסת וידאו עם בורר.

למה אני צריך מייצב מתח? אני עובד עם 12V
יש לי 3 כנסות וידאו: אחת מה GDT , אחת RCA ואחת BNC, למה אני צריך בורר? ןה על אותו ערוץ/כבל

אהה אם להלחים חשקה נפשך , אותו דבר רק סרט נחושת עם דבק יעשה את העבודה
(החיסרון של הנחושת שהיר מפתחת קורוזיה מגעילה עם הזמן ולא נראה לי שתהיה לך סבלנות לצפות את כולה עם בדיל)
לגבי צבעים מוליכים, אני אישית מכיר רק את התעשייתים שמשמשים במצבעות אבל חיפש בגוגל העלה כמה תוצאות:
http://www.caswellplating.com/kits/cupwdr.htm
http://www.shieldingsystems.eu/index...FYuhzAodTxA2Gw

ותוצאה מאיביי http://cgi.ebay.com/Guitar-Conductiv...item4cf1bcd754


אגב, לגבי אוורור, אל תזלזל בחימום רכיבים בתא סגור, אני לא רואה חריצי כניסה לאוורור. גם 5W ללא אוורור יכולים להגיע לטמפ' גבוהה.

תאמין לי - יש שם חריצי אוורור. מה שכן בהפעלות הראשונות של הכל אני אבדוק את הטמפ" בתוך המזוודה.

אין שום בעיה להלחים על אלומיניום.

איך? אני מכיר רק ריתוך ארגון. בדיל לא "אוהב" אלמניום.

[KNO3]

חשבת על שם לדבר הזה? אולי 'פוטבול'?

[motiganot]

מעיין כל הכבוד, מקצועי ויפה כרגיל.

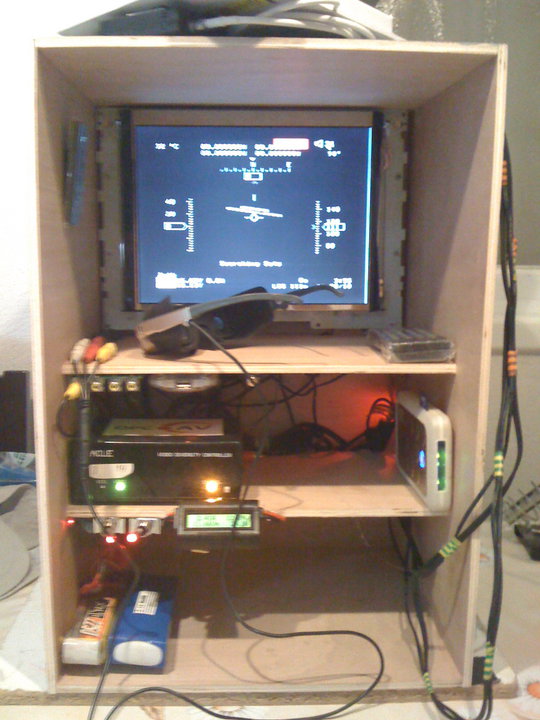

זה GS שלי. לא מרשים אבל עושה את העבודה .

[guyst]

מעיין, עבודה יפה אבל אתה מאכזב אותי...

החזקתי ממך עם ה"תחנה" הניידת הקודמת כרעיון ענק. תרמיל על הגב, משקפי וידאו ואתה מחומש לטיסות מגניבות. עכשיו איפה הפנטזיה ואיפה אני....? (מזל שאישתי לא קוראת פה....).

בהצלחה עם התחנה החדשה אבל אשמח לקבל פרטים על הישנה והסבר להחלפה.

מקפיץ אם פיספסת... (עכשיו מקווה שלא תפספס...)

אני "מרחרח" בתחום אז תהיתי מה מכיל התרמיל שלך...

[igalr]

לא הבנתי למה צריך מפסק הפעלה/כיבוי שונה לכל מחוון ?!?!

[MDreamer]

מקפיץ אם פיספסת... (עכשיו מקווה שלא תפספס...)

אני "מרחרח" בתחום אז תהיתי מה מכיל התרמיל שלך...

סליחה גיא, איכשהו פיספסתי את הפוסט שלך.
שום דבר לא השתנה, כל היופי במערכת הזאת היא שהכל מודולרי ויכול לעבוד stand alone כלומר אם אני יוצר להטסת "שעשוע" נאי לוקח רק את תרמיל הגב/חצובה (GDT) שיש לו 2 יציאות וידאו - אחת ל DVR ואחת למשקפיים ואני "קל משקל". אם אני רוצה טיסת טווח אני מחבר בדיוק את אותו GDT שהרגע שמתי על הגב לתחנת הקרקע GCS. בתוך ה GDT יש 2 מקלטים וdiversity עם 2 יציאות ודיאו.
הקטע הכי טוב שבקיץ הבא אני לא אסבול ואוכל להטיס גם באמצע היום. פשוט יושבים עם ה GDT בתוך הרכב הממוזג כאשר כל הכבלים בחוץ.

לא הבנתי למה צריך מפסק הפעלה/כיבוי שונה לכל מחוון ?!?!

צריכת אנרגיה. הכל שם זולל. כשאני עם המשפקים לא תמיד ארצה מסך והפוך. ואולי אני רק רוצה לראות את ההקלטה מה DVR של הטיסה שהרגע עשיתי (בשטח) במסך הגדול. בנוסף הפינים של כל הקונקטורים די חשופים, אני רוצה שאם הם לא שמישים שיהיו מנותקים למקרה שנופלת שם איזה חתכת מתכת שתגרום לקצר ותטגן לי את כל ה GSC

מוטי כמה פשוט ככה טוב.

[Observer]

פשוט תענוג. - דאגתם למפסק פחת למניעת התחשמלות בחורף ?
ידוע שבארה"ב אנשים מפחדים לקנות רכבים חשמליים מחשש להתפחמות בחורף גשום - אני רציני.
הלוואי שהיה לי את הזמן לעשות את כל מה שאני רוצה, ובונה רק בין 02:00 ל 04:00.
חופש סוכות בפתח - אשקע בעשייה ו..לשטח.

[igalr]

לא שיכנעת אותי שכדי לחסוך צריכה של שלושה LCD צריך שלושה מפסקים ובגלל שהפינים שלהם חשופים הוספת עוד שלושה מפסקים שאני מנחש שעכשיו מספר הפינים החשופים הוא פי שלוש.

[ZvikaF]

למי שמתקשה בהבנת שרטוט חשמלי : מפסק= SW = SWITCH

מעיין, יש ציפוי מגן על כבל שטוח שנראה כמו שרינק עבה וצורתי שמגן על כבלים שכאלה (אני זוכר צבע כחול) לא מספיק לשים הגנה על המעבר.

[חזי]

אחד הפליקנים המושקעים שראיתי עד כה
רק אתה נראה לי הולך ל"התבעס" על המסך גם מבחינת צריכה וגם מבחינת איכות תמונה
בכל מקרה יצא לך פצצה

[MDreamer]

לא שיכנעת אותי שכדי לחסוך צריכה של שלושה LCD צריך שלושה מפסקים ובגלל שהפינים שלהם חשופים הוספת עוד שלושה מפסקים שאני מנחש שעכשיו מספר הפינים החשופים הוא פי שלוש.

דיברתי על המסך הגדול מול המשקפיים והיכולת לכבות אחד מהם או את ה DVR ולראות בשטח במסך מלא סרט שהרגע הקלטתי.
ה LCD הקטנים זה רק ל RSSI ולמתח לש הארגז, הם כמעט לא צורים זרם.
מש ששותה זרם זה ה DVR, המסך LCD הגדול, ה GDT(שבמקרה גם מדליק את ה RSSI-ים) והמחשב העתידי (זה כבר 3 מפסקים) כמובן שצריך מפסק לטעינה ומפסק אחד ראשי - הגענו כבר ל 5 אז עשיתי 6 מטמעי סימטרייה-אסטתיקה.

למי שמתקשה בהבנת שרטוט חשמלי : מפסק= SW = SWITCH

מעיין, יש ציפוי מגן על כבל שטוח שנראה כמו שרינק עבה וצורתי שמגן על כבלים שכאלה (אני זוכר צבע כחול) לא מספיק לשים הגנה על המעבר.

אתה יכול לתת קישור לזה? מצאתי בבית סיכוך ממש מוזר שנראה כמו בד מתכת ארוג - בדקתי והוא מוליך ואפשר להחים אותו. הבעיה שנראה שהוא עדין יחסית. אעלה תמונות של זה מחר.

אחד הפליקנים המושקעים שראיתי עד כה
רק אתה נראה לי הולך ל"התבעס" על המסך גם מבחינת צריכה וגם מבחינת איכות תמונה
בכל מקרה יצא לך פצצה

תודה
אני יודע בדיוק כמה המסך הזה שותה ואיך הוא נראה - אני משחק איתו כבר כמה חודשים. עשיתי כבר את כל הניסיונות עם ספק כח מעבדתי בהקשר לש צריכה זרם: צריכה מקסימלית עם brightness מלא - 3.1A, צריכה ממוצעת לשימושים שלנו 2.79A
מבחינת איכות תמונה אני לא ידוע למה אתה אומר שהיא לא טובה, עשיתי השוואות והוא ממש טוב, למה אתה אומר את זה? מה קרה לך איתו?
עם על המכשור בהתחשב במקור האנרגיה המתוכנן שלי אני עומד עד 1.5-2 שעות זמן עבודה במצב שהכל עובד. אני מתכנן הפתעה קטנה בהקשר למקור האנרגיה.

[ZvikaF]

אני מתכנן הפתעה קטנה בהקשר למקור האנרגיה.

בירה זה לא מקור אנרגיה - זה מצב צבירה !
