ספק מתח מיוצב 12 וולט לשטח למשקפי HeadPlay וציוד FPV נוסף - סקירה על כמה מוצרים...
ספק מתח מיוצב 12 וולט לשטח למשקפי HeadPlay וציוד FPV נוסף - סקירה על כמה מוצרי אספקת מתח ...
קצת תמונות על המשקפיים עצמם בתגובה 250 באשכול הבא :
http://www.efly.co.il/forums/showthr...322#post254322
משקפי הדפליי headplay דורשים סוללה מיוחדת שעולה איזה 50$,גם אם הייתם מוכנים לקנות אחת כזאת מה עושים שהיא נגמרת בשטח ? או ששכחתם לטעון אותה או שחשבתם שהיא מלאה... בקיצור צריך לקנות 2 כאלה.
הסוללה המקורית של המשקפיים היא בעצם סוללת 2S שהיא בעצם 2 תאים שכנראה מכילה בוסטר למתח או משתמשת באיזה מעגל על הלוח של הליבריטור בכדי להזין אותו, חיצונית היא דורשת מתח 12 וולט מיוצב.
בניגוד לשאר ציוד FPV סטנדרטי שיכול לסבול מתחים של 11.5-12.6 וולט המשקפיים הנ"ל לא יכולים לקבל מתח מעל 12 וולט , יש להם איזה פיוז מובנה על הלוח שנשרף ולכן צריך לדאוג למתח מיוצב של 12 וולט כשאתם בשטח...
והבעיה הכי גדולה שייצוב של מתח מסויים מחייב שמתח הכניסה יהיה יותר גבוה ממתח המוצא הרצוי, סוללת ליפו 3S רגילה מתחילה ב12.6 ויורדת לאט לאט עד 11 וולט ,מה שיגרום לחוסר יציבות.. ולא תמיד למתח של 12 וולט.
קצת על מייצבים : לרוב מדובר במייצבי סטפ דאון, כלומר הם לוקחים מתח גבוה וממירים אותו למתח נמוך יותר, מייצב לינארי מייצב את המתח על ידי המרת השארית לחום, מייצב ממותג עושה זאת בצורה יותר חכמה ללא איבוד אנרגיה ולרוב בנצילות גבוהה והוא המומלץ בחבורה.
הפתרון לכאלה מקרים למי שרוצה שדווקא להשתמש עם מתח מקור של 12 וולט הוא להשתמש בציוד אלקטרוני שיודע גם לעשות סטפ אפ למתח ולא רק סטפ דאון למתח...
אלקטרוניקה עדינה חייבת מתח מיוצב בכדי להאריך חיים, במידה שהמתח מתחיל לטייל למטה ולמעלה רנדומלית הציוד יכול להישרף.
בקיצור לא מצאתי מייצב נורמלי ולא היה לי כוח לבנות בעצמי...
עכשיו שהסיני הוציא מייצבים ממותגים של 12 וולט שמסוגלים להוציא 2.5 - 4.5 אמפר העסק יותר פשוט וזול פשוט לקפוץ לסוללת 4 תאים עם מייצב וככה יהיה לנו 12 וולט לאורך זמן.
הפתרון הזל (שדורש שבצור כלשהו, אפרט בהמשך) :
http://www.hobbyking.com/hobbyking/s...y_12_23v_.html
בזמן האחרון מדברים בפורום על מספר פתרונות לנושא כמו המוצר הזה למשל שהוא ספק מתח ATX מיני למחשבי רכב :
http://cgi.ebay.com/Mini-ITX-M2-Car-...item3cb426e4f6
יתרון בולט הוא אספקת מתח של 12 וולט עם 8 אמפר ו5 וולט שזה טוב לכל מיני ציודי FPV נוספים
יתרון נוסף יכול לקבל מתח של 8-28 וולט
חסרון - לא זול כ - 55$ כולל משלוח והיחידה לא קטנה
מוצר נוסף שמעיין המליץ עליו שהוא גם מייצב סטאפ אם וסטפ דאון הוא :
יתרון בולט הוא אספקת מתח במוצא של 12 וולט עם 3 אמפר שזה פחות טוב כי לא ניתן לדחוף כל מיני ציודי FPV נוספים
יתרון נוסף יכול לקבל מתח של 3-24 וולט
חסרון -לא זול כ - 55$ לפני משלוח והיחידה די קטנה
חסרון בולט - מוציא רק 3 אמפר...
http://www.dimensionengineering.com/AnyVolt3small.jpg

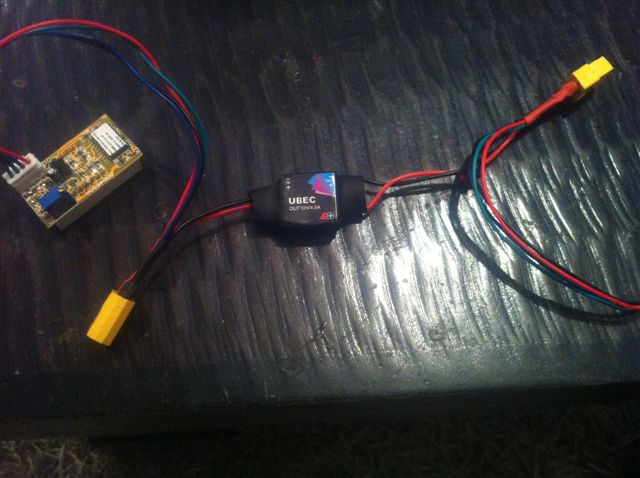

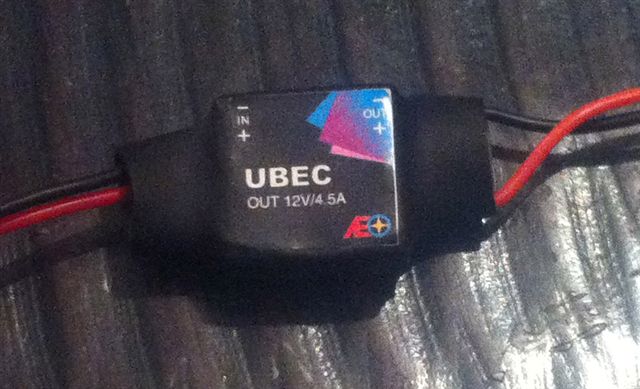

הנה קצת תמונות של היחידה הממותגת הפשוטה של הסיני :

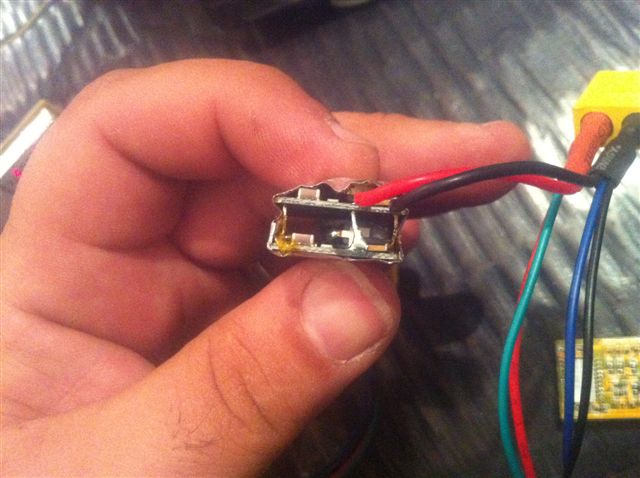

2 דברים חשובים שחייבים לשדרג, אם אי פעם חשבתם שהסינים לא יכולים לייצר מוצר בצורה יותר זולה ולחסוך עוד יותר כסף לא נתקל במוצר הזה... למוצר יש 2 גרסאות אחת של 2.5 אמפר שהיא טובה רק למשקפיים השנייה של 4.5 אמפר טובה למקרה שתצרכו לדחוף עוד איזה ציוד FPV על הקרקע... והוא בעצם מורכב להערכתי מ2 קומות של 2.5 שמולחמות אחת על השניה.
היחידה עובדת בנצילות של כ95% עד כמה ששמתי לב מהמספר שעות הבודדות שהופעלה (כ 4 הפעלות של 4 שעות רצוף בכל הפעלה עד כה )שעבדה אצלי אבל מתחממת קצת מעבר לגבול הנעים (השרינק הפך להיות רך).

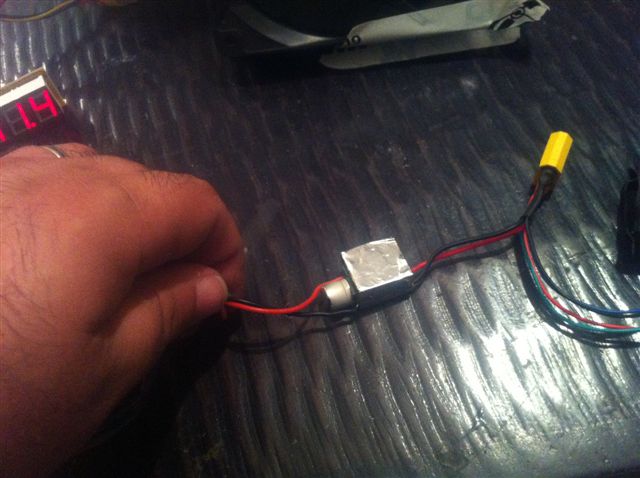

הביזיון הוא שהיחידה מצופה בסרט הדבקה עמיד בחום מסוג מיילר בקמצנות שמעליו סרט הדבקה מאלומיניום בערך כ 3 סיבובים על מנת "לפזר את החום" ??? ומעליו שרינק, סרט המיילר לא מצפה כראוי את המגעים של המעגל ושל חוטי הפלוס והמינוס שיוצאים ונכנסים ליחידה וכל העסק נראה רגע לפני קצר בין סרט האלומיניום למגעי הכניסה והיציאה.
כמובן שאחרי הפעם הראשונה שראיתי שהיחידה מתחממת עד כדי כך (אצלי הולך בערך3 אמפר למסך 19 אינטש + כ1 אמפר למשקפיים), פירקתי את השרינק וחיברתי גוף קירור עם צלעות אלומיניום עם קצת גריז תרמי ושרינק נורמלי כמו שעושים מעל בקר...
מאחר ואני בן אדם שאוהב יתירות אני משתמש ב2 מערכות מקבילות שבמקרה שאחת קורסת השנייה יכולה להיכנס לפעולה על ידי הקפצת מפסק, אני משתמש בבק אחד של הסיני ל12 וולט + בק נוסף ל5 וולט וביחידת הספק של ה ATX מאיביי שמוציאה את 2 המתחים.
עוד נקודה חשובה לזכור, מייצבי מתח נוטים לעשות רעשי RF ,במיוחד מייצבים ממותגים, לא מומלץ לחבר אותם למקלטים במיוחד לא למשדרים ואלה גם ההבדלים בדרך כלל בין מייצבים זולים ליקרים... הרעש !
