בהגדרת LED

[tomy669]

שלום..
צפיתי בשרשור בפורום של אדם שהגדיר את הLED הזה: http://www.ebay.com/itm/1pc-30Watt-3...-/140890301902
שיהבהב בשני צבעים- כחול-אדום.
אני בתהליך הזמנה של ה-LED הזה ורציתי להכין את עצמי במה עלי להצטייד?
אני רוצה להרכיב את LED הנ"ל למערכת החשמלית של טיסן שברשותי.
איך אני אמור לחבר אותו למעגל החשמלי? אם אני רוצה להכין מעגל נפרד שהלד יוזן באופן עצמאי כיצד אני אמור לעשות זאת?
האם אני צריך בקר שיתוכנת כך שהלד יהבהב? האם אני צריך להוסיף נגדים, רכיבים אלקטרוניים נוספים למעגל החשמלי?
אשמח לעזרה בנושא..
תודה!

[AvSa]

תשמע, אני רק חובבן בנושאי אלקטרוניקה אבל...

מדובר בלד שעובד ב-25V-35V! וצורך 30W אני לא חושב שיש לך על טיסן את מה שהלד הזה צריך...
ובנוגע לשאלתך השנייה אכן נראה שאת המינוס המשותף מחברים מלמעלה ולפלוס בנפרד לכל פין למטה. תצטרך בקר להבהוב.

[tomy669]

אני גם חובבן אך ללא ניסיון רב לצערי ורוצה מאוד להתחיל בתחום..
אינני חושב שזה אמור להרתיע אם הוא צורך הרבה חשמל, לפי מיטב הבנתי צריך להכין מעגל חשמלי שיהיה מתאים לLED הנ"ל כמו צ'יפים, נגדים, קבלים וכו'..
העניין שצריך לצרוב ולתכנן את התכנית כך שזה יצליח ואין לי די ניסיון..

[AvSa]

בכל זאת זה נשמע יותר מדי סוללות לסחוב על טיסן ובשביל מה בכלל צריך לד בעוצמה כזאת על טיסן?

[tomy669]

בכל זאת זה נשמע יותר מדי סוללות לסחוב על טיסן ובשביל מה בכלל צריך לד בעוצמה כזאת על טיסן?

סתם רעיון למחשבה, ובגדול להוסיף סה"כ עוד סוללה אחת..
הבעיה היא רק לעשות את האלקטרוניקה שתגרום להבהוב..

[AvSa]

התייאשתי מלייאש אותך קבל...



אני עדיין חושב שתצטרך יותר מסוללה נוספת כדי להפעיל את הלד מאיביי.

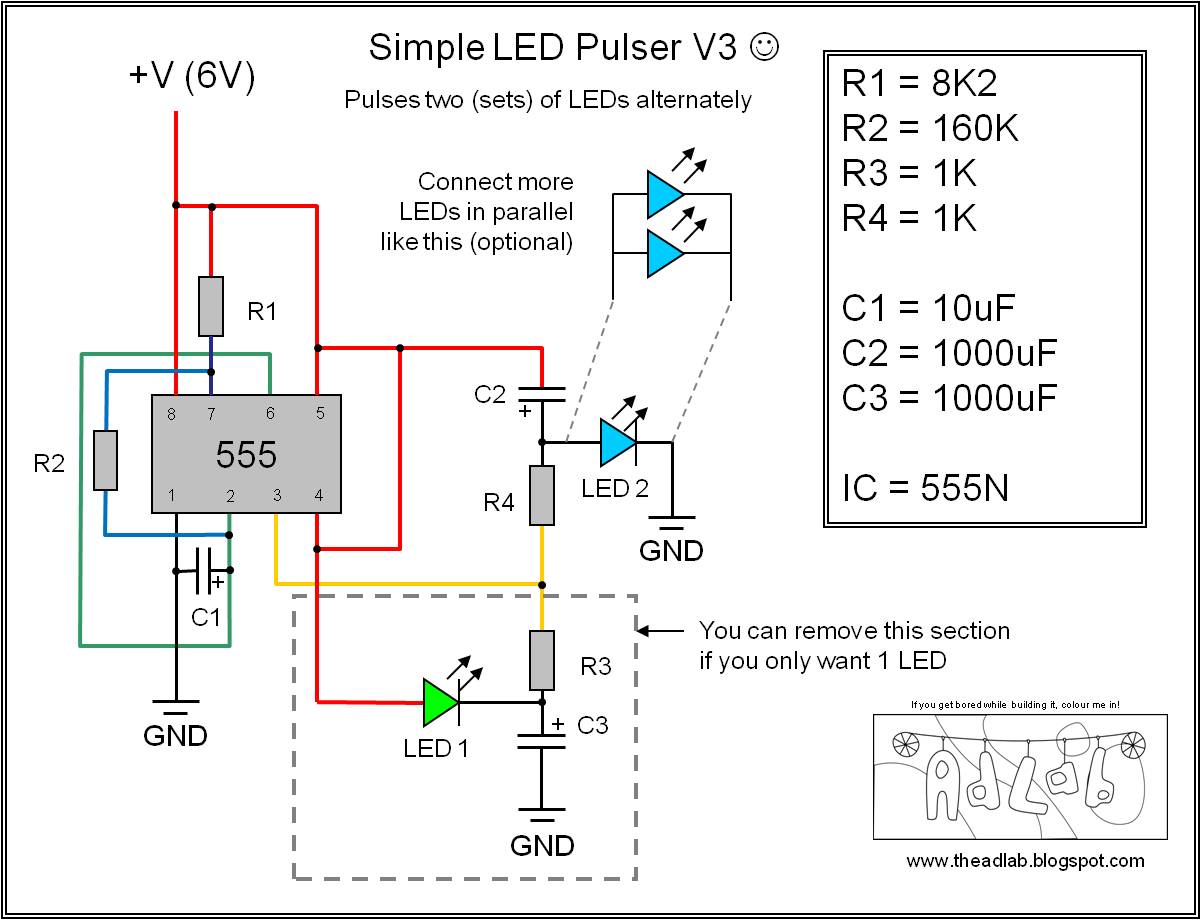

תוכנית מעודכנת


קפוץ עם התוכנית לחנות רכיבים והם יביאו לך את כל שתצטרך.
R = נגדים, C = קבלים, וג'וק 555 (ג'וק סופר. נפוץ מאוד)

שים לב שמעגל זה מיועד ל-6V שלדעתי מתאים יותר לסוללה ולדים שתרצה לסחוב על טיסן.

[bimbambom]

לגרום להבהוב זה הדבר הכי פשוט כנראה.
דבר ראשון, אתה צריך מעגל step up כדי להגביר את המתח מהסוללות למתח שהלד צורך (אלא אם כן אתה מתכנן לטוס עם 10 תאים).
דבר שני, אתה צריך מעגל או רכיב דוחף זרם בשביל הלד הזה (Led Driver), זה כנראה לא יהיה זול וישקול לא מעט.
כדי לשלוט על הדוחף זרם ללד אתה יכול להעזר בתרשים ש AvSa צירף או לתכנת מיקרובקר פשוט (כמו ארדואינו ואז אפשר לשלוט על הצבעים ולעשות הרבה יותר מסתם הבהוב) לצורך המשימה.

אני באמת חושב שכדאי לך ללכת על לד קטן יותר (או אפילו כמה לדים קטנים יותר), באור יום לא יראו כלום ובלילה יראו מצויין גם לד עם עשירית מההספק.

[AvSa]

בימבם,
לדעתי אפשר גם directdrive ללד, ו-stepup שייתן מסוללה אחת 35v 30w נשמע לי מופרך. אבל מצד שני אני רק אלקטרונאי חובב ביותר

אני בפירוש מסכים איתך שמעגל פשוט עם לדים שפויים הוא פתרון הגיוני, אבל נראה לי שהוא מחפש משהו לא הגיוני

[Liav]

מערכת הלדים שבטיסן שלי צורכת בקושי 6W.
הטיסן בולט מאוד בשמיים ונראה למרחק של מעל 600 מ'


30W זה המון! אתה בונה טיסן מואר? או פצצת תאורה?
אני ממליץ לך בחום לעבור לתאורה שצורכת הרבה פחות

[tomy669]

אוקיי..
קיבלתי את תגובותיכם ואני מכבד את כל מה שאתם אומרים.
אם כך, תוכלו לעזור לי לבחור רכיבים ו-LEDים שיתאימו לי לטיסן?
אני הייתי רוצה לעשות תאורת קצה כנף ותאורת חרטום.
נגיד אור כחול בכנף אחת, אדום בשנייה וחרטום בצבע לבן מהבהב או אם יש לכם עצות שונות גם בא בחשבון..

עוד שאלה, לג'וק 555 אני צריך לצרוב עליו תוכנה או משהו?
או שפשוט מספיק לקנות את כל הרכיבים ולהלחים על מעגל?
תודה..

[AvSa]

קח את המעגל שנתתי לך לחנות ותבקש שם גם לדים מתאימים וחזקים בצבעים שאתה רוצה.

לא צריך לצרוב שום דבר. רק מלחימים לפי התוכנית.

בהצלחה.

[tomy669]

אוקיי..
בסרטון עצמו נראה כאילו הלדים לא פועלים בתכיפות גבוהה.
איך אפשר לגרום לכך שיהבהבו יותר מהר?

[bimbambom]

אתה יכול לשנות את הערכים של הנגדים והקבלים במעגל ולשנות את ההבהוב, http://en.wikipedia.org/wiki/555_timer_IC#Astable
לדים לדוגמא מחיפוש זריז(בטח תמצא זולים יותר באיביי): http://www.superbrightleds.com/morei...mens/637/1922/
http://www.superbrightleds.com/morei...power-led/899/
שים לב שה 555 (סטנדרטי לפחות) יכול לספק עד 200mA סה"כ, אם תרצה לחבר אליו 3 לדים חזקים זה כנראה יצרוך יותר זרם ממה שרכיב אחד יכול לתת. כדאי שתשתמש בטרנזיסטורים שיגבירו את הזרם.

אני משוחד אבל לדעתי כדאי לך להשתמש במיקרובקר בשביל לשלוט על ההבהוב(ובתוספת טרנזיסטורים לספק זרם ללדים). תוכל לצרוב תוכנה חדשה תוך דקה ולשנות את התדרים, לא צריך לקנות חלקים חדשים ולהלחים שום דבר.
אם בא לך להיות יצירתי אתה יכול לגרום ללדים צבעוניים(RGB LED) לשנות צבע בצורה רציפה.
זה יהיה יותר יקר, לוח Arduino Uno (מיקרובקר בסיסי) עולה כ $15 דולר, רכיבי 555 ונגדים+קבלים לא יעלו יותר מ $5 להשוואה.

[AvSa]

שחק עם הערכים של R2.

פתרונות מוכנים -

http://www.hobbyking.com/hobbyking/s...ng_System.html

http://www.hobbyking.com/hobbyking/s...=led&location=

ווידאו של הראשון

[AvSa]

בימבם,

תקן אותי אם אני טועה, אבל מהמשחקים שלי עם הארדואינו הוא לא יוכל להניע לד עם הספק רצוי ללא טרנזיסטור או ממסר, לא?

[bimbambom]

אתה צודק, הוא לא נותן יותר מ 40mA מכל רגל.

[tomy669]

בימבמבום...
האמת שהרעיון שלך לגבי המיקרו בקר נשמע לי הכי מעניין ומאתגר..
כמו שכתבתי לפני, אני חובב את תחום האלקטרוניקה ורוצה ללמוד ממנה יותר- לא כדי ללמוד את זה במוסד כל שהוא,
אלא מתוך ניסיון ולמידה דרך האינטרנט.
הייתי שמח אם תוכל להמליץ על חלקים שכדאי או שאני מוכרך לרכוש כדי להיכנס לתחום הצריבה וכתיבת תכניות.
כמו כן איזה רכיבים עלי לרכוש כדי לייצר/לבנות מעגל עם מיקרו בקר?

[AvSa]

בימבם... הגיע הבום

[bimbambom]

אני אפנה אותך למאמר למתחילים שמדבר על זה בדיוק - http://hwzone.co.il/hardware/guides/Arduino_For_Dummies
בתור התחלה אני ממליץ על ה Arduino Uno, לדעתי הדגם שהכי קל ללמוד איתו ואפשר לשלב אותו בפרוייקטים.
מכיוון שמדובר על פרוייקט פתוח(גם קוד וגם חומרה) יש הרבה יצרנים סינים שבונים ומוכרים את הלוחות גם כן במחירים הרבה יותר זולים (15 דולר כולל משלוח לעומת 25 דולר בלי משלוח), אני משתמש בדגם מיצרן סיני והוא עובד מצויין עד כה.
כדי להפעיל לדים חזקים אתה צריך גם טרנזיסטורים (של חצי אמפר ומעלה) או רכיבים ייעודיים שיספקו את הזרם ללדים.
כבלים לחיבור מהיר למטריצה יעשו את החיים קלים יותר: http://www.ebay.com/itm/1p-1p-Dupond...item3f20164d9a

כמה אתרים עם הרבה מידע ומדריכים:
http://www.arduino.cc/
http://www.ladyada.net/learn/arduino/
http://tronixstuff.wordpress.com/tutorials/

http://bildr.org/?s=adxl335

[AvSa]

בימבם, מה דעתך על הנאנו? לא התנסיתי איתו עדיין.
http://dx.com/p/nano-v3-0-avr-atmega...arduino-118037

[bimbambom]

אותו רעיון באריזה קטנה יותר, פשוט טיפה פחות נוח לעבוד איתו.

[AvSa]

חשבתי שהוא יתאים יותר מבחינת גודל ומשקל לטיסן.

[tomy669]

תודה לכם שסידרתם לי את הראש ומהחשבות על הנושא.
קראתי לא מעט חובר ונסחפתי מרוב עניין ומשיכה לתחום, אני ממש רוצה להיכנס!
אני רוצה לקפוץ למים ולהזמין לי לוח ארדואינו וחשבתי על דגם ה-UNO.
הייתי שמח אם תוכלו להקפיץ אותי מדרגה ולעזור לי להזמין לוח ארדואינו-UNO במחיר טוב ועם רכיבים שאזדקק להם או אפילו אם יש קיט מומלץ??
בנוסף עלתה לי שאלה שעניינה אותי, האם ברחפנים מרובי להבים משתמשים גם כן בלוח הנ"ל כליבה/מוח להטיס אותם??

תודה מראש..

[ZigiStar]

יש הרבה אפשרויות. הנה דוגמא: http://www.idogendel.com/whitebyte/archives/1344. אני לא לגמרי חותם על כל מה שכתוב שם, אבל זה לא רע.
בכלל, תעבור על הבלוג ההוא, יש שם הרבה דברים שיתאימו למתחילים בתחום.

[tomy669]

תודה..
האם באמת כדאי להתחיל מהארדואינו UNO או שיש דברים יותר מוצלחים להיכנס לעולם האלק' והתכנות?
