תגובה: פרוייקט ה Zephyr 2 הגדול!
חלק א' - תא המצלמות
החלק הראשון של המאמר יתמקד בתא המצלמות הסטטיות.
כללי:
המצלמות הינן מצלמת ה CCD 600 קווים מSECURITYCAM2000 הנפוצה וכמובן הגופרו 3 המעולה!
המטרה של הקופסא הזו היא לספק הגנה טובה יותר למצלמות במקרה של ריסוק בניגוד לקופסת הפוליגל המקורית, תוך מתן מארז מוקשח איכותי, חיתוך מדוייק והתאמות למצלמות.
בנוסף, תא המצלמות הינו בעל אפשרות ניתוק מהיר מהאמבטיה המרכזית להחלפה ע"י הגימבל לצילום יותר איכותי.
התכנון נעשה כאמור בהקדמה ע"י תוכנת ה SOLIDWORKS. המדידות ע"י קליבר וסרגל מילימטרי.
תא המצלמות תוכנן כך שרוחב התא הוא כרוחב מצלמת הגופרו + חצי ס"מ מעבר לחוטים.
הקונקטור ליציאת הוידאו הינו קונקטור שטוח ואינו בולט יותר מדי מצד המצלמה כך שהחלל הריק בתוך התא מתרכז יותר בצד מצלמת ה CCD ולא באיזור הגופרו.
לחלק העליון של התא יודבק ספוג מונע זעזועים ורעידות על מנת לקבע יותר טוב את הגופרו למקומה וכמובן למנוע רעידות עד כמה שאפשר.

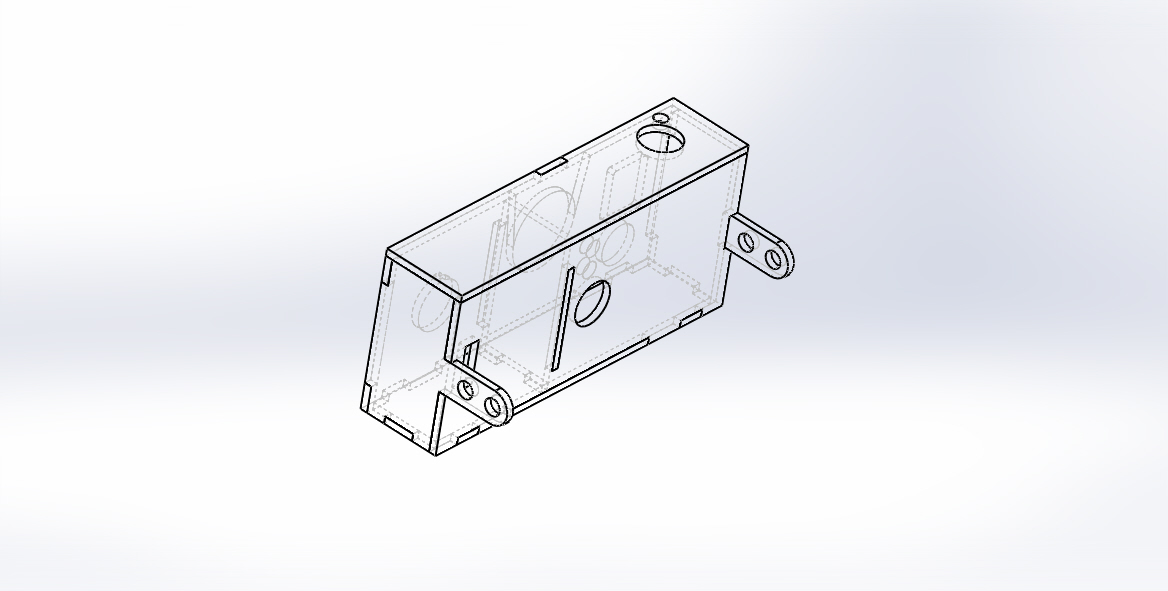

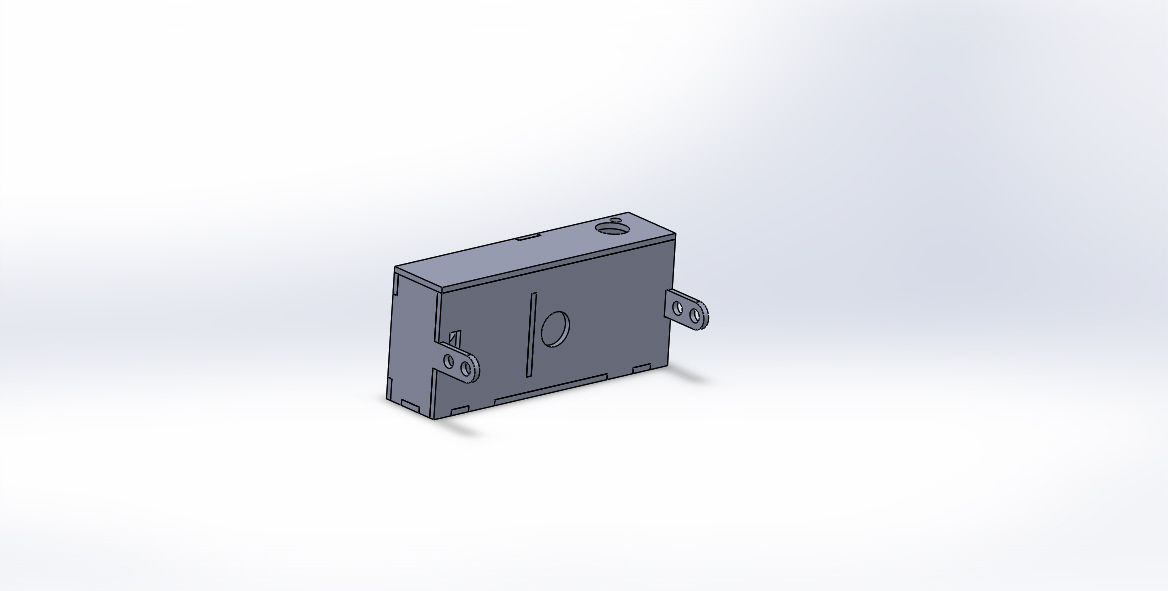

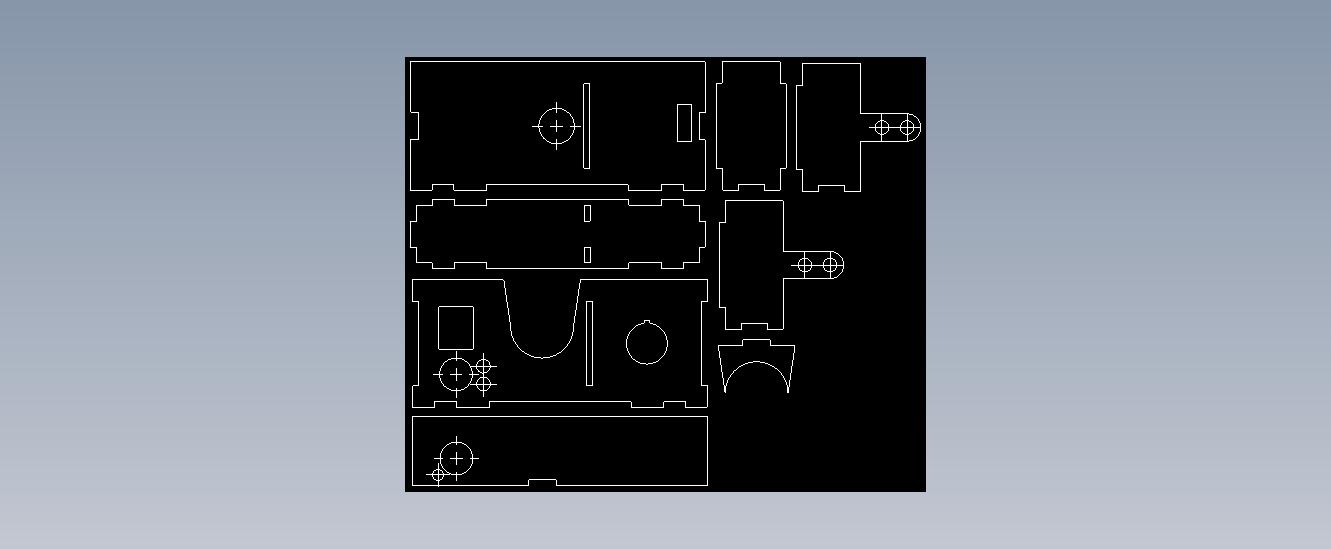

קצת שרטוטי תכנון ומבטים איזומטריים:
החלק ישלח לייצור בשבוע הקרוב, תמונות יועלו מייד לאחר קבלת החלקים והרכבתם.
המשך ערב טוב!
גיא.
