לוח תכנות ל-9X

[erazz]

שלום שוב.
הבטחתי ולכן אקיים.



בסקירה של שלט ה-9X ציינתי שהדבר המיוחד בשלט היא העובדה שניתן להחליף לו את התוכנה מאוד בקלות.

נשאלה השאלה "הכיצד"?
כאן נכנס לתמונה לוח התכנות שמיוצר ע"י בחור קנדי העונה לשם Steven או s_mack בפורומי RCG.

הברנש ראה את הצורך בתכנת פנימי שיאפשר לנו לתקשר עם הבקר הפנימי של השלט בצורה קלה. הוא מוכר את הלוח דרך חנות אינטרנטית הנמצאת כאן:
http://www.smartieparts.com/shop/ind...roducts_id=331


* אני חייב לציין שהלוח נשלח אלי ללא תשלום - זאת כיוון שאני כתבתי את אחת התוכנות הייעודיות והבחור רצה להודות לי על כך.

על מה מדובר?
הלוח הנ"ל מכיל בתוכו 2 מעגלים:
1) תכנת לבקר של השלט.
2) דריבר לתאורת המסך.

היתרונות כאן הם רבים.
בתכנתים הגנריים אין חיבור ייעודי ללוח. אמנם המהנדסים הסיניים התחשבו בנו וייצרו פלטות נוחות להלחמה אבל עדיןן מדובר על הלחמה עדינה ולא כל אחד מרגיש בנוח לקרב מלחם ללוח כזה עדין. הלוח המדובר בנוי בצורה כזו שלא צריך להלחים דבר.

כפי שניתן לראות בצידו האחורי של הלוח יש מס' מקלות עם קפיצים הנקראים מקלות פוגו. כאשר מבריגים את הלוח למקום המקלות האלה נצמדים ללוחות על לוח האם ונותנים חיבור חשמלי אמין ללא הלחמה. המקלות עצמם מצופים זהב ע"מ למנוע קורוזיה בחיבורים.


מעבר לפתרון חסר ההלחמות מדובר על תכנת ייעודי ללוח הזה. הוא מובטח לעבוד עם הבקר הזה והתוכנה הייעודית. חיבור התכנת בצורה כזו גם מבטיח שהחיבורים יהיו טובים ומונע כל מני בעיות שנגרמות מחיבורים רופפים, ארוכים או שגויים.

אני יכול לדווח שהוא גם מהיר יותר בצורה משמעותית.

על כל זה הוסיף הברנש דריבר אמיתי לתאורה. דריבר היינו מעגל ייעודי להפעלת לוח תאורה. הוא אינו מזמזם, צורך פחות חשמל, יותר בריא ללוח התאורה ויוצר הרבה פחות רעש מאינוורטר.

כן, אני מודה. המוצר מאוד מוצא חן בעיני.

אז מה מקבלים בשקית?


1) לוח תכנות
2) חיבור USB-MINI
3) לוח תאורה EL. (יש כמה גוונים: כחול, סגול, ירוק, כתום, צהוב ועוד...)
4) ברגים וספייסרים מתאימים.

צבעי תאורה שניתן לקבל:


את כלי העבודה הנחוצים תאלצו לספק בעצמכם:


ע"מ להתקין את הלוח פותחים את 6 הברגים ומסירים את המכסה האחורי בזהירות. שימו לב שיש מחבר שצריך לנתקו בזהירות.

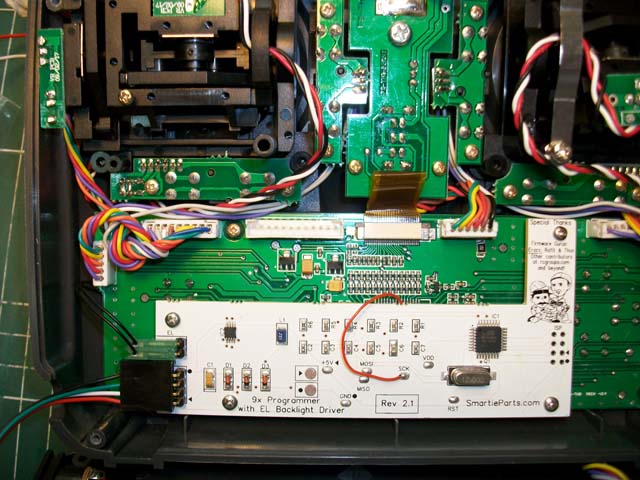

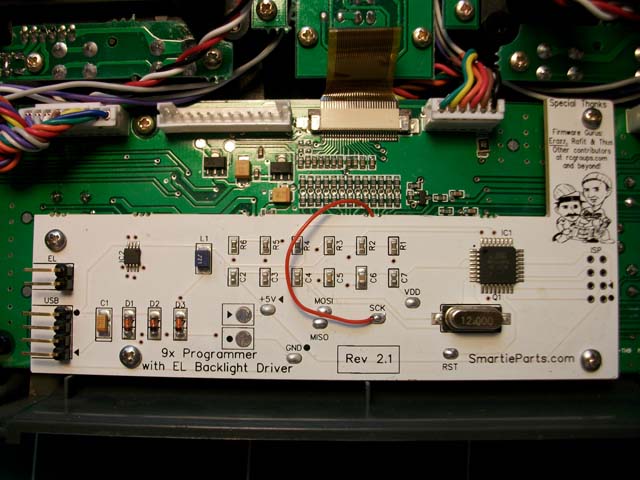

השלב הבא הוא להסיר 4 ברגים כסופים בפינות ועוד 6 ברגים זהובים מלוח האם. כשתעשו זאת ניתן להרים בזהירות את לוח האם ולשים בפנים את לוח התאורה. הצד הלבן של לוח התאורה צריך להיות מופנה כלפי מטה והחוטים שלו פונים כלפי שמאל. לאחר שנחזיר את לוח האם למקום החוטים שלו ייצאו משמאל ללוח האם ויתחברו ללוח התכנות.


רגע לפני שאם מחזירים את הלוח במקום אני ממליץ בחום להוציא את 4 כפתורי הכיוון ולהחליף בין ה-"+" וה-"-". זאת כיוון שהתפקוד שלהם בתוכנה הייעודית הפוך. הכפתורים מחוברים למסגרת והמסגרת מחוברת ב-2 ברגים לשלט. הכפתורים מחוברים למסגרת ב-2 גשרי פלסטיק דקים. צריך לחתוך בזהירות את הגשרים הללו, להחליף את מיקומי הכפתורים ולהדביק אותם חזרה עם טיפה של ציאנו סמיך.




עכשיו כל מה שנשאר הוא להחזיר את הלוח למקום. וודאו שהכפתורים יושבים טוב ושהחוטים של לוח התאורה אינם מפריעים (הם צריכים לעבור בין הבורג ובין הכפתור התחתון).
הבריגו קודם את 4 הברגים הכסופים בפינות. אח"כ מקמו בזהירות את 4 שייבות הפלסטיק מעל החורים המתאימים. הניחו את לוח התכנות בזהירות על השייבות וודאו שהם לא זזו. הלוח יישב על מקלות הפוגו ולא על השייבות. השלב הבא הוא להשחיל את 4 הברגים כך שיחזיקו את השייבות. שוב וודאו שהלוח יושב טוב והבריגו בזהירות את 4 הברגים כך שמקלות הפוגו יילחצו. אל תבריגו חזק מדי! ממילא מקלות הפוגו לוחצים את הלוח אל הברגים כך שהלוח לא יזוז.

חברו את מחבר התאורה ו... זהוא. נשמע מסובך אבל כל הסיפור לוקח בדיוק 5 דקות.

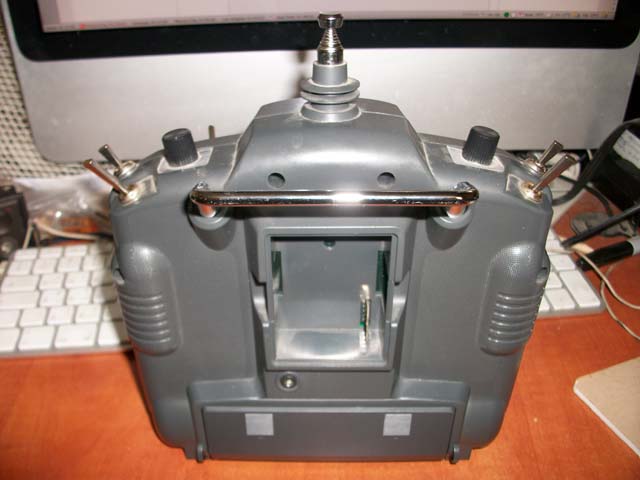

כל שנשאר לעשות הוא למצוא מקום לחיבור מחבר ה-USB.
הנה אפשרות אחת:


זהוא. סיימנו. עכשיו כל שנותר הוא להוריד את גרסאת הקושחה האחרונה ואת תוכנת הצריבה. את השלט יש לחבר למחשב לאחר התקנת הדרייבר המתאים:
http://www.fischl.de/usbasp/usbasp-w...2009-02-28.zip

תוכנת הצריבה eePe:
http://eepe.googlecode.com/svn/trunk/eePeInstall.exe

הקושחה:
http://er9x.googlecode.com/svn/trunk/er9x.hex


סיכום:
אני מודה שאני משוחד. כתבתי חלק גדול מהקושחה ואני חושב שהיא הופכת את השלט למוצר מאוד מאוד מתקדם. במחיר כולל של $100 (לא כולל משלוחה) זה בהחלט זיווג מאוד זול ומאוד חזק. היופי שבלוח התכנות הוא שניתן באותה קלות להחזיר את המצב לקדמותו.

האם זה מתאים לך אישית? התשובה לא פשוטה.
בכ"ז מדובר בשינוי מהותי בשלט. יש אנשים שלא מרגישים עם זה בנוח (אפילו שמדובר בשלט זול). התוכנה הייעודית אמנם הרבה יותר חזקה אבל גם לה יש את המגבלות שלה. לעיתים התוכנה המקורית יותר נוחה לשימוש.

לפני שאתם מחליטים אני ממליץ להוריד את תוכנת הצריבה ולשחק איתה. יש בה סימולטור שמאפשל לכם לראות מה קורה כשמזיזים את הסטיקים ואת המפסקים. היא דרך מצויינת ללמוד על הקושחה הייעודית ללא שינויים וללא השקעה כספית.

לגבי הלוח אני מאוד מרוצה מהתוצאה הסופית. המוצר מאוד מושקע, איכותי ומקצועי. הוא עובד מצויין ומאוד קל להתקינו. לא פחות חשוב הןא מיועד לשלט המדובר ומפחית את הסיכונים שבהלחמת חיבורים ושימוש בתכנת גנרי.
האיש שמייצר את הלוחות האלה מאוד ישר והגון. הוא עומד מאחורי המוצר שלו.

אם בכוונתכם להמיר את השלט אני ממליץ על הלוח הזה בחום!

כמו כן, אם יש לכם שאלות על הלוח ו/או התוכנות אשמח לענות.
ארז



הערה חשובה:
יש גרסאות שונות לשלט. בגרסא הראשונה ששווקה לפני שנה בערך יש מיקום לוחות שונה. באם ברשותכם שלט מגרסא V1 תצטרכו בכ"ז לבצע הלחמה אחת כדי להפעיל את הלוח.

[erazz]

היי גיל,

אני אכן בחו"ל אבל זמין לכל דבר. אתה מוזמן תמיד לשלוח הודעה בפרטי.

אם תצלם מקרוב את הלוח של המשדר אוכל לסייע יותר אבל אכן נשמע שיש לך את הגרסא הישנה. הבעיה שם היא שהסינים שמו את הפד על הרגל הלא נכונה. כלומר כן, עליך לחבר את הרגל של לוח התכנות לרגל השישית מימין.

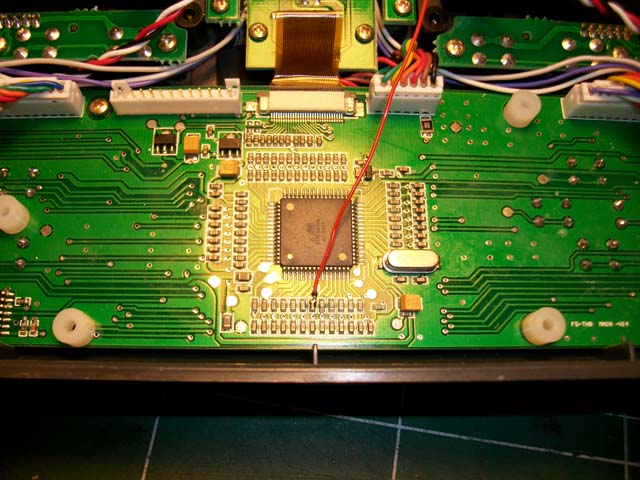

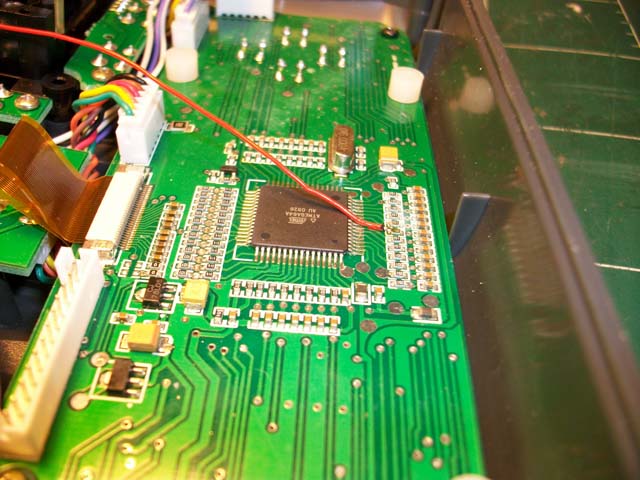

אנא בחן את התמונה הבאה. היא יכולה לעזור לך.

[Gil]

תודה ארז,

התגובה היתה מהירה

אכן נדרשתי להלחים, ואף השדרוג עבר בהצלחה, המדריך שלך באנגלית ברור ופשוט.

אני כרגע מנסה להבין את כל הפונקציות בכדי לנסות ולכוון בשלט setup של דאון דיסקוס.
( קישור להודעה כיצד לכוון את השלט לדאון DLG - דיסקוס )

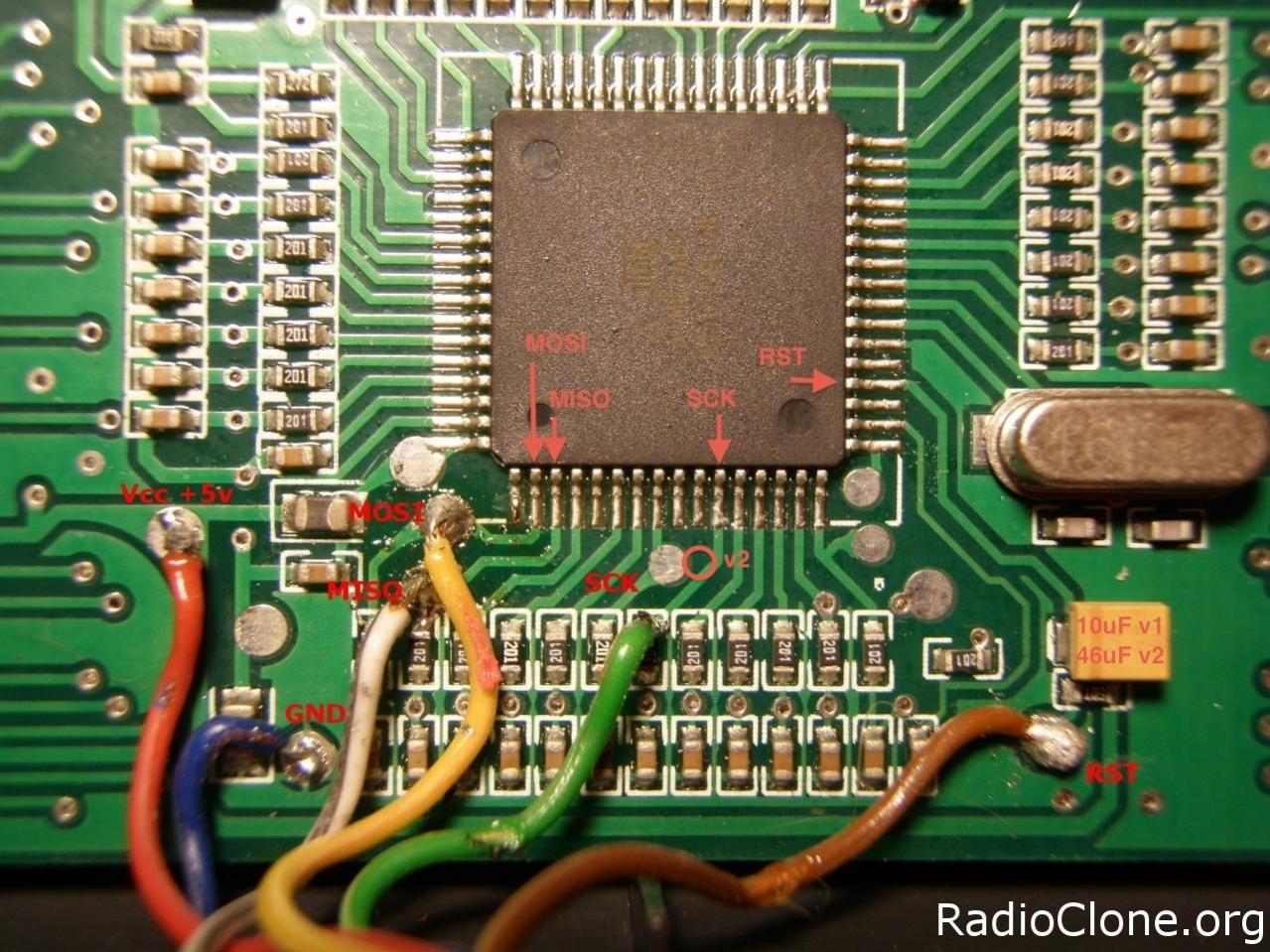

מצ"ב תמונות שיעזרו לאלו שיש את גרסת השלט הראשונה.

גיל
