DVR Modding - ביצוע שינויים במקליט וידאו

[MDreamer]

היי,

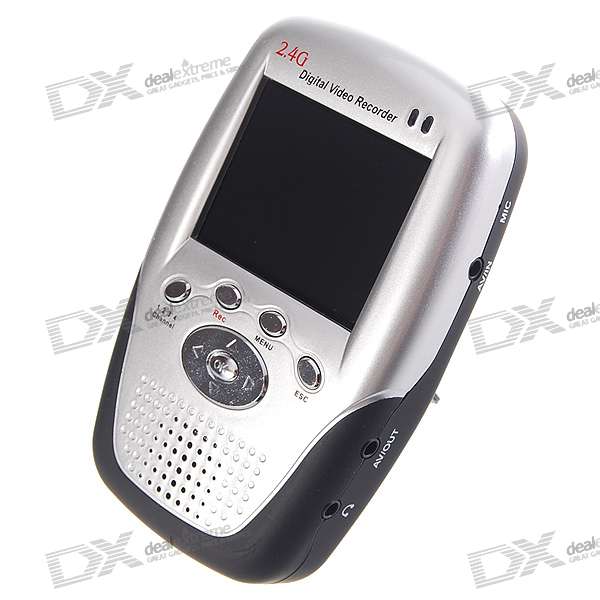

לפני כמה חדשים בהמצלת מקליטיציק רכשתי את ה DVR הבא:

הוא אחלה מלבד כמה באגים שאפשר לחיות איתם.
הוא מאפשר להקליט וגם לעשות LOOP-BACK למשפקיים - כלומר לראות תוך כדי הקלטה במשפקיים ללא צורך במפצל.
איכות ההקלטה היא טובה.
הוא נוח
עובד עם SD
בקיצר מכשיר טוב (שוב תודה למקליטיציק)
הבעיה היא שמדי פעם הוא עלול ל"היתקע" (קרה לי עקב יותר מדי משחקים, אמרנו כבר באגים לא?)
ובמקרה ויש איזה ניתוק של כבל הלכו גם המשפקיים וגם ההקלטה ולהטיס כסומא זה לא לעניין - למרות שהדבר נוסה בהצלחה כמה פעמיים על ידי ועל ידי איציק.

לכן החלטית שאני הולך להשתמש במפצל הטבעי של האורקל ולהעביר מהbackpack שמכיל את שני המקלטים והאורקל 2 אותות וידאו עצמאיים וגם להוריד מתח למשקפיים ולמקליט מסולה אחת.
לצורך זה הייתי צריך לעשות שינויים במקליט.
הדרישות:
1. קבלת VIDEO SOURCE ו AUDIO מתח '+' ו '-'
2. יש בתוכו מקלט 2.4 מובנה עם אנטנה מחורבנת. אפשר לנצל את המקלט ע"י החלפת האנטנה והוצאת SMA החוצה. סתם נחמד שיהיה עוד מקלט 2.4 לדיבוגים
3. שמירת הסוללה לניידות
4. שמירת המארז החיצוני לשימוש שאינו FPV (לראות סרטים ברכבת או משהו)

המזימה:

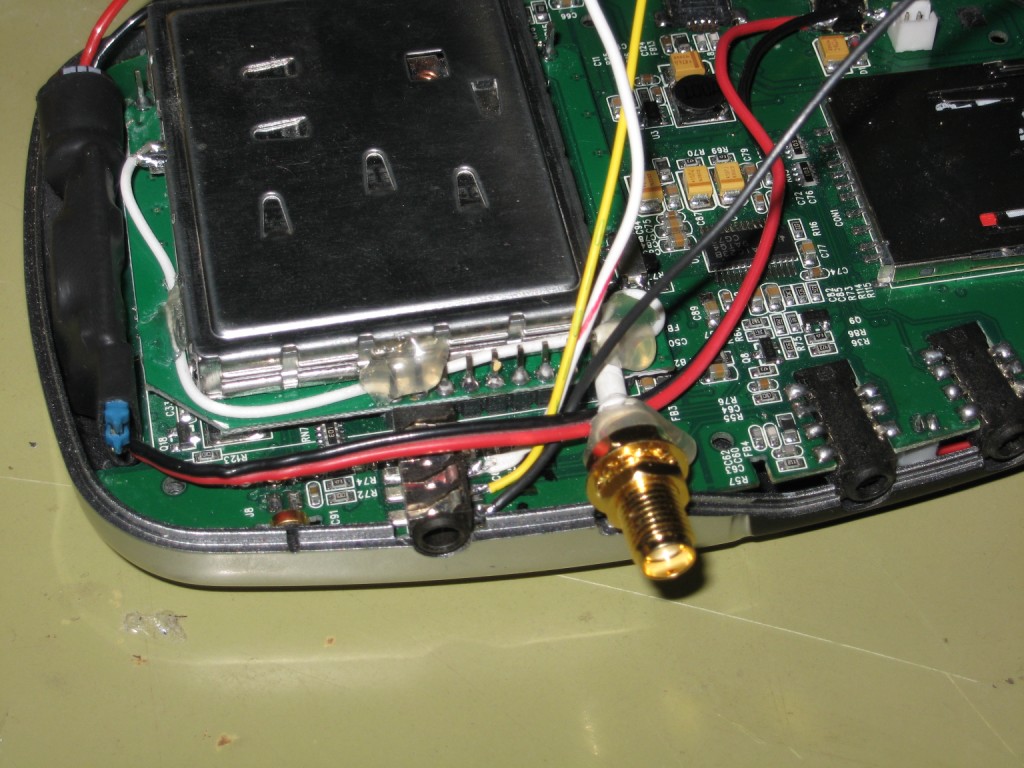

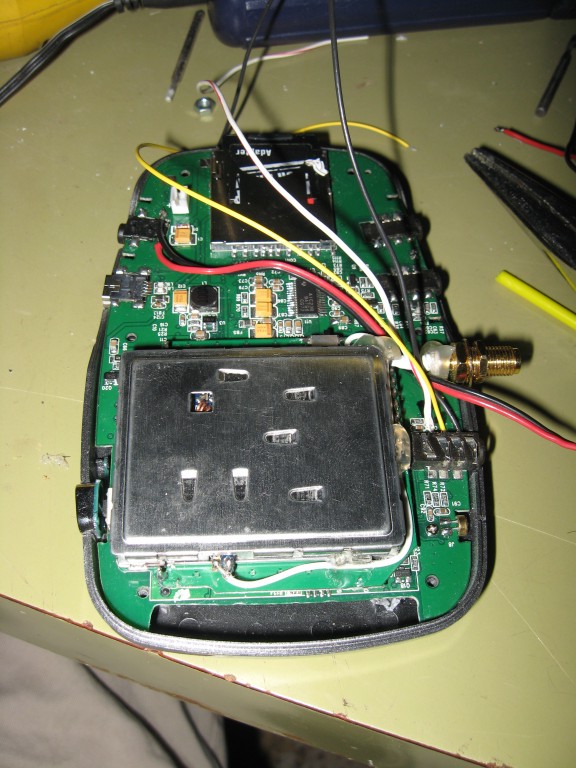

1. התחברות ישירות למודול השידור במקום האנטנה המקורית המקורית תוך שימוש ב SMA
2. התחברות ישירות ל AV-IN
3. הוספת רגולטור (השתמשתי ב BEC) של 5V שמפיל מ 12 כדי לספק חשמל קבוע וגם טעינה לסוללה הפנימית במקרה הצורך

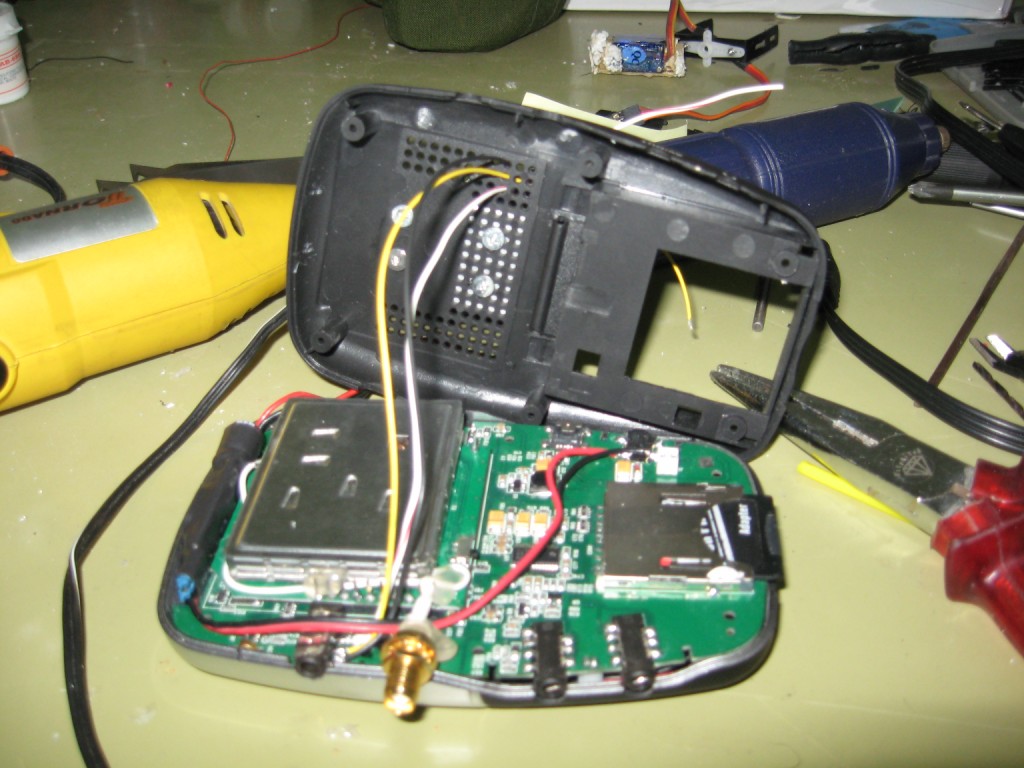

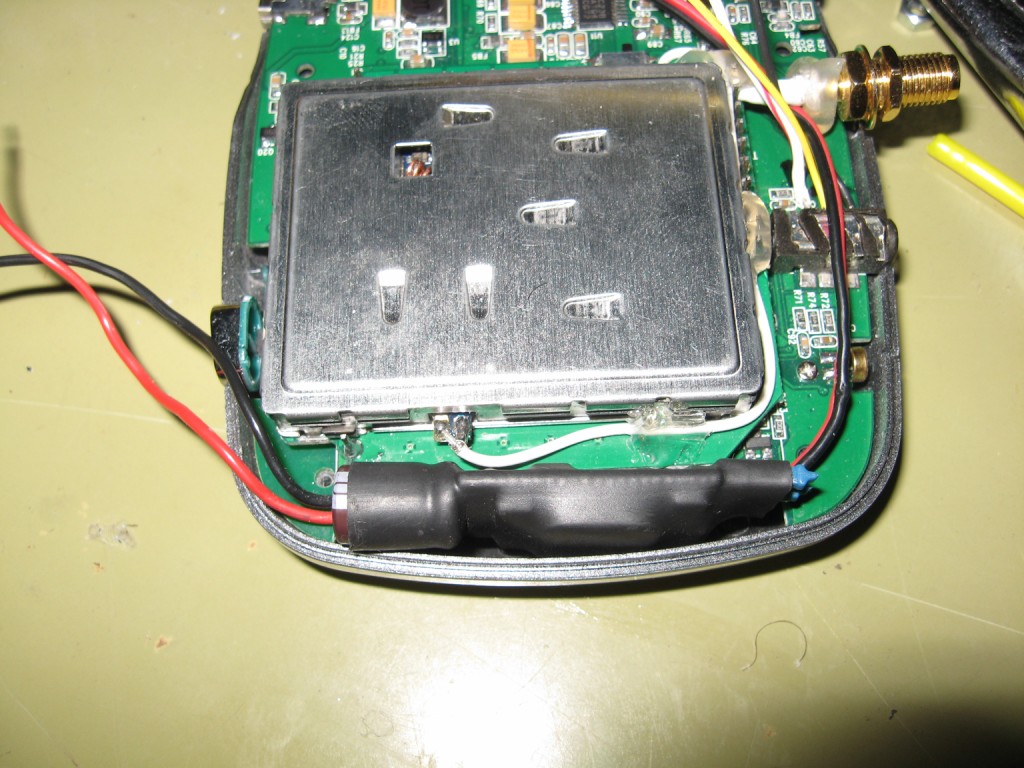

לצורך הכנסת ה BEC חתכתי חלק מה PCB - הרבה עדינות:

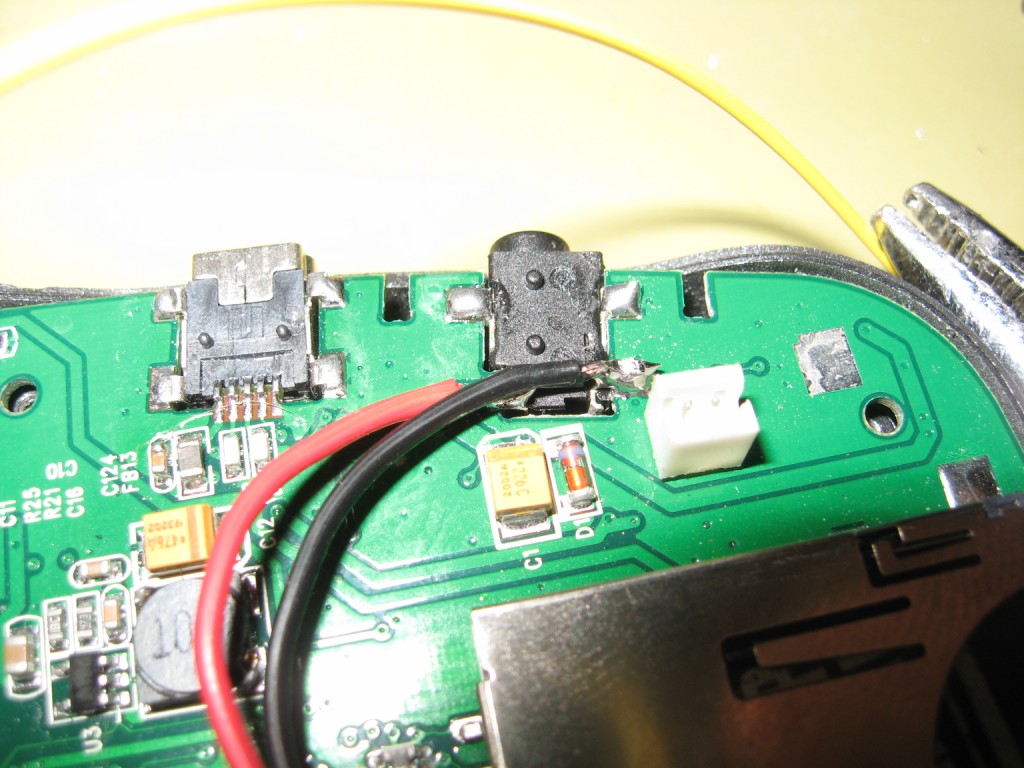

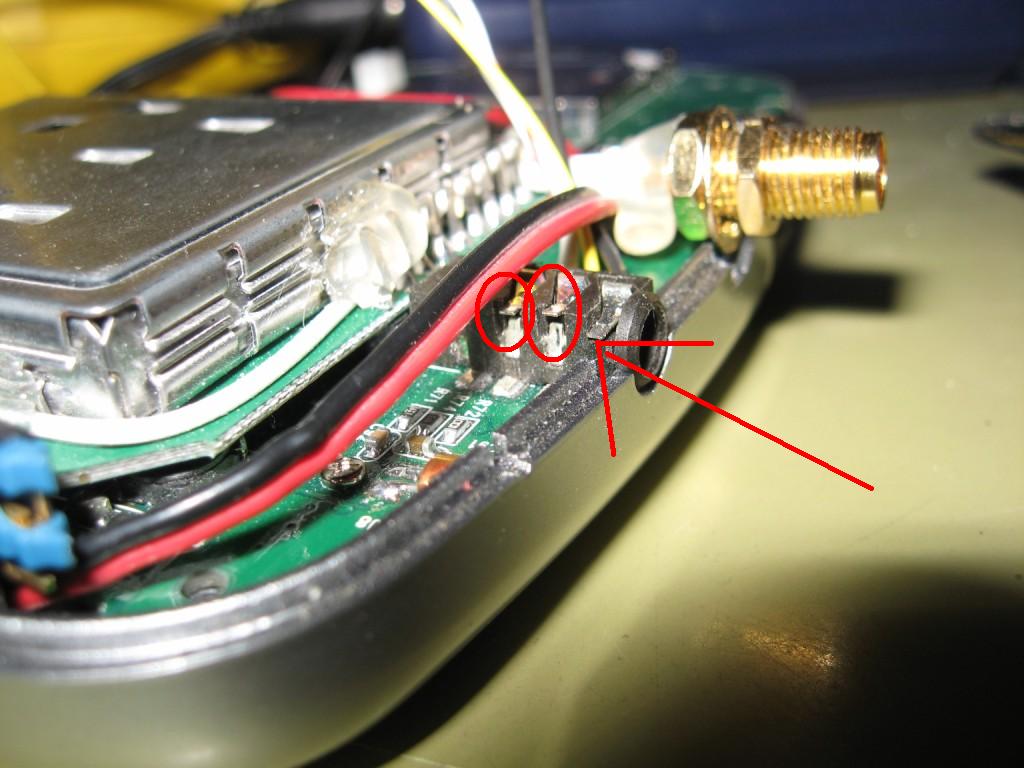

חידה קטנה.. מי יודע מה עשיתי פה ולמה? רמז, זה ה AV-IN (איציק לא לענות)

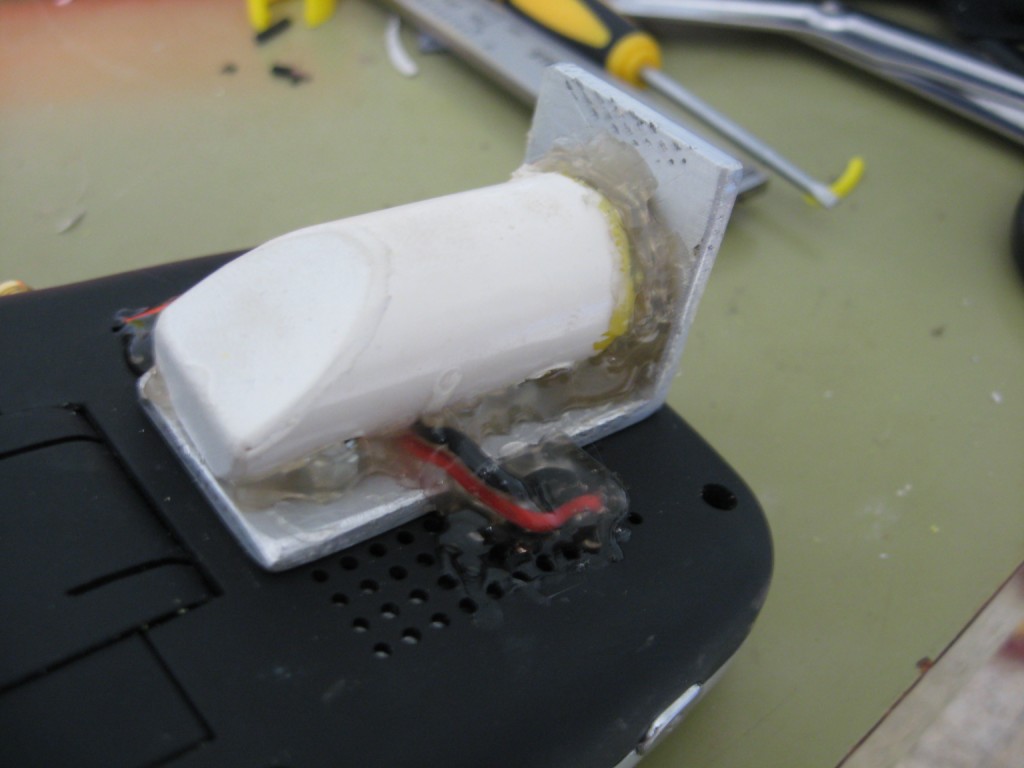

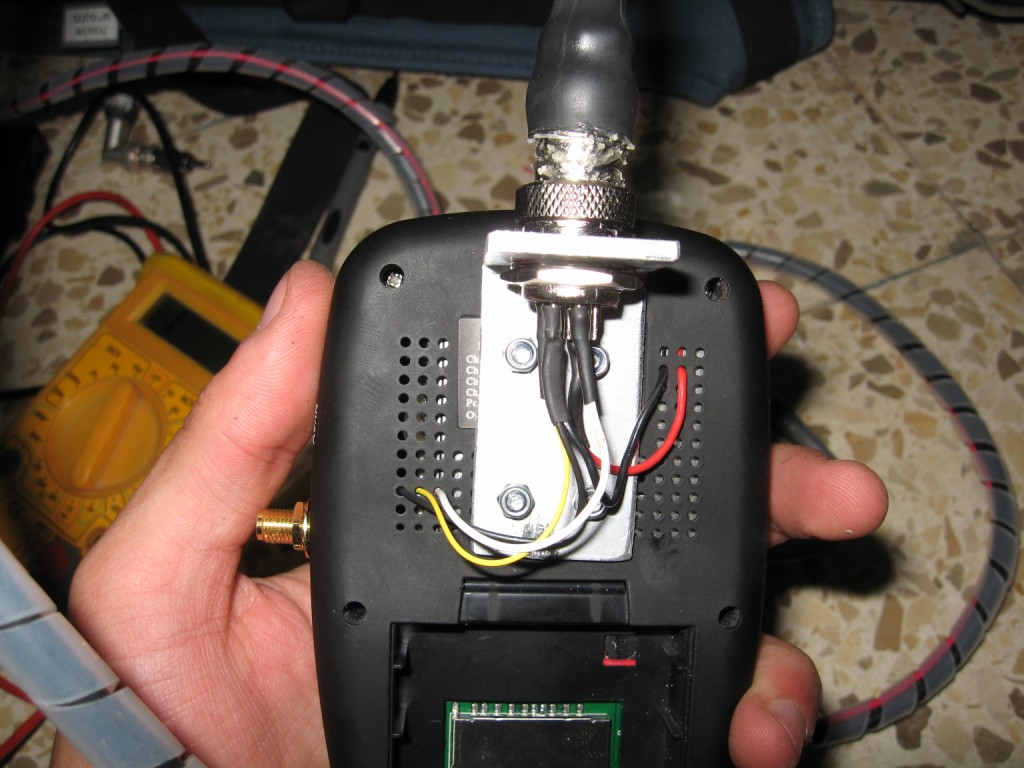

סגירת המארז והקונטקטור:

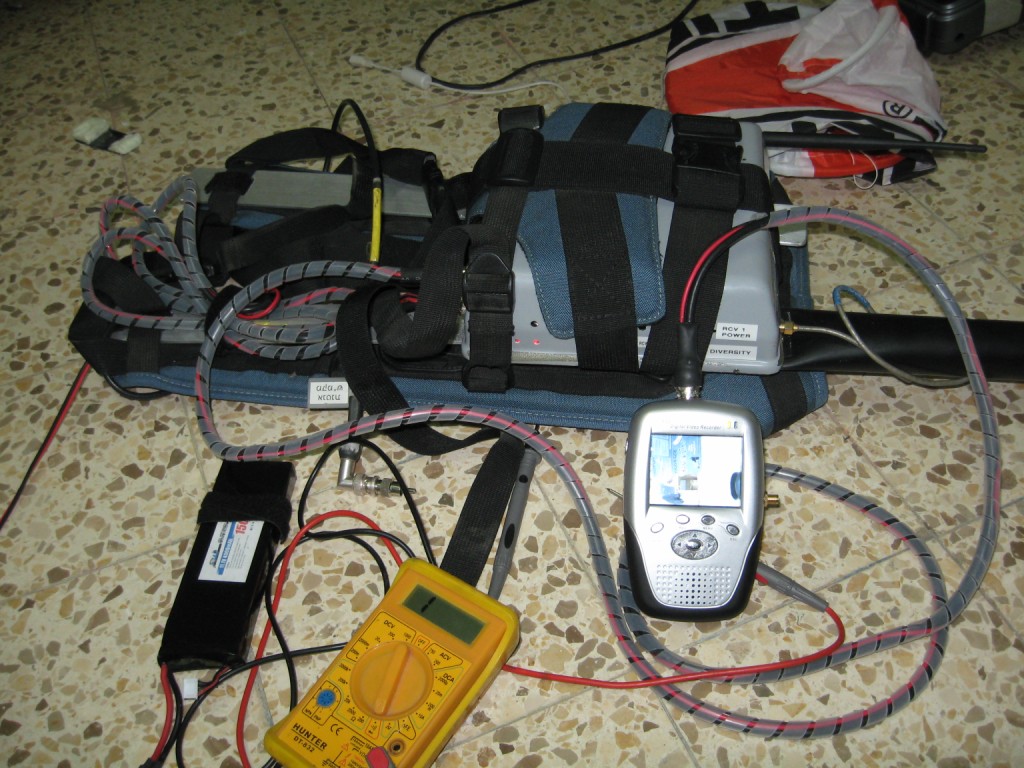

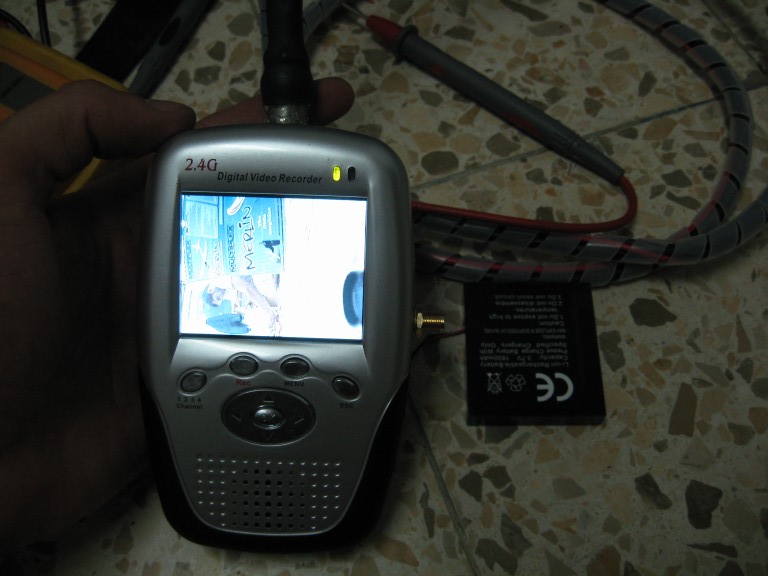

ובשימוש.. פועל מגניב. יצא מאוד אסטטי







עוד בקשה קטנה אליכם, למישהו יש רעיון איך לסגור יפה את הקונטקור עם הזוית אלמינויום בצורה שתהיה אסטטית ותאפשר לי לפתוח אותו במקרה הצורך?


תודה

[motiganot]

כרגיל מעיין כשאתה עושה משהו זה עד הסוף מכל הנשמה.
נראה לי שעשתיה שם איזה סויצ' שמנתק את המקלט הפנימי מתי שאתה
מחבר מקור וידאיו חיצוני.

תגדיו רק איך איכות ההקלטה של הדבר הזה ? פריים לשניה ורזולוציה.
האם זה יותר טוב מארקוס ?
ואם אפשר קישור לאתר קניה.

[Boogle]

בעניין הקונקטור על הזוית קח תעלת חשמל מלבנית והתאם אותה.
או שתעשה כיסוי מפיבר (זרוק כמה סיבי קוולאר למזל)

[ZvikaF]

אני חושב שהלכה האחריות

סתאאם ! יופי של רעיון וביצוע

[motti]

סחטין על הרעיון, בגלל הניידות של "החבילה" כדאי לקבע את החוטים בתוך המכשיר עם דבק חם, לא למלא את המכשיר עם דבק(אני מכיר כאלה שעשו זאת) אלא לשים "פיקים" כמו ריתוך נקודות כדי שתוכל לתקן\להחליף במידת הצורך ....אם עשית זאת ראה הודאה זאת כמבוטלת
מוטי

[MDreamer]

כרגיל מעיין כשאתה עושה משהו זה עד הסוף מכל הנשמה.
נראה לי שעשתיה שם איזה סויצ' שמנתק את המקלט הפנימי מתי שאתה
מחבר מקור וידאיו חיצוני.

תגדיו רק איך איכות ההקלטה של הדבר הזה ? פריים לשניה ורזולוציה.
האם זה יותר טוב מארקוס ?
ואם אפשר קישור לאתר קניה.

תודה מוטק'ה.
איכות ההקלטה נהדרת לגבי המספרים של פריים לשניה ורזולוציה אני מצטט לך מהיצצרן שלא תבוא אלי בטענות: רזולוצית הקלטה 640X480 ופריים לשניה ושאר דברים יותר מקדמים: 我不知道你在说什么

לא נראהלי שזה יותר טוב מארכוס.
גשש בלש כבר לא תהיה.. תסתכל בתמונה ותבין מאיפה זה נקנה. אגב אתמול איציק קנה את האחרון ונראה שהסיקו לייצר אותם או משהו.

בעניין הקונקטור על הזוית קח תעלת חשמל מלבנית והתאם אותה.
או שתעשה כיסוי מפיבר (זרוק כמה סיבי קוולאר למזל)

חשבתי על רעיון יותר יצירתי (שהגעתי אליו לפני כמה דקות) לא רוצה קופסה מרובעת, זה מכוער ולא נוח להחזיק ביד. תמונות בהמשך

סחטין על הרעיון, בגלל הניידות של "החבילה" כדאי לקבע את החוטים בתוך המכשיר עם דבק חם, לא למלא את המכשיר עם דבק(אני מכיר כאלה שעשו זאת) אלא לשים "פיקים" כמו ריתוך נקודות כדי שתוכל לתקן\להחליף במידת הצורך ....אם עשית זאת ראה הודאה זאת כמבוטלת
מוטי

אם תסתכל צילמתי את התהליך באמצע כאשר ביצאתי זאת לחוטי האנטנה. להכל יש פיקים כאלו. למה למלא את המכשיר דבק? אם כבר אז אקפוקסי בדים 50-52 עם חול.

[Eytan]

sweet

[MDreamer]

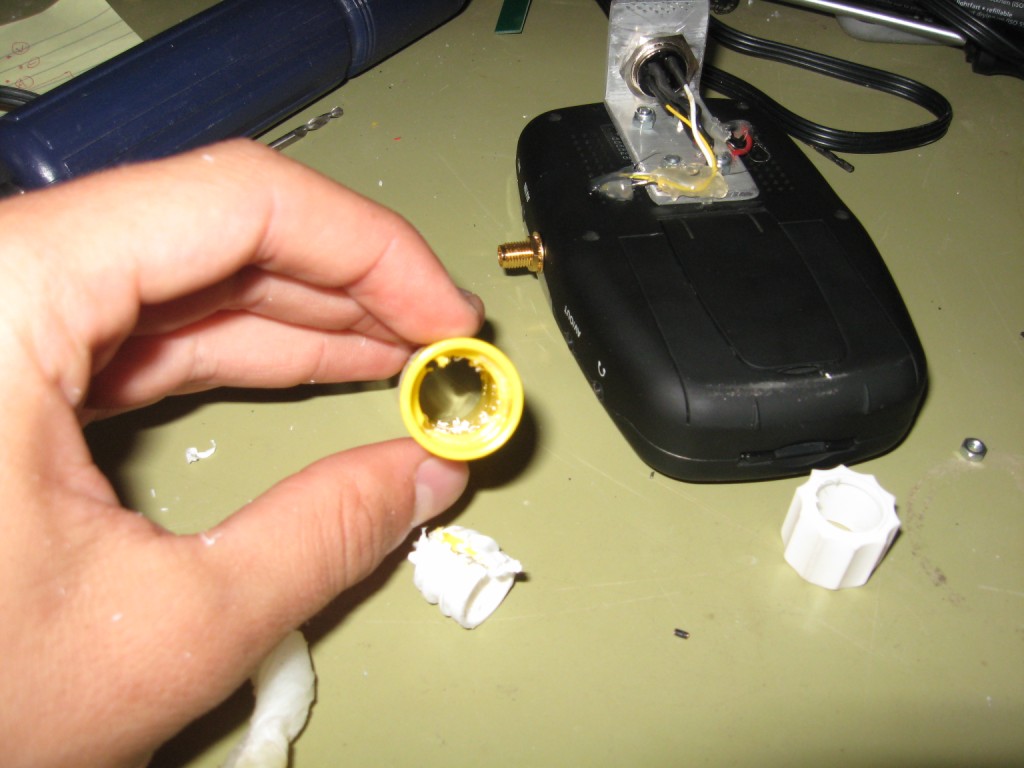

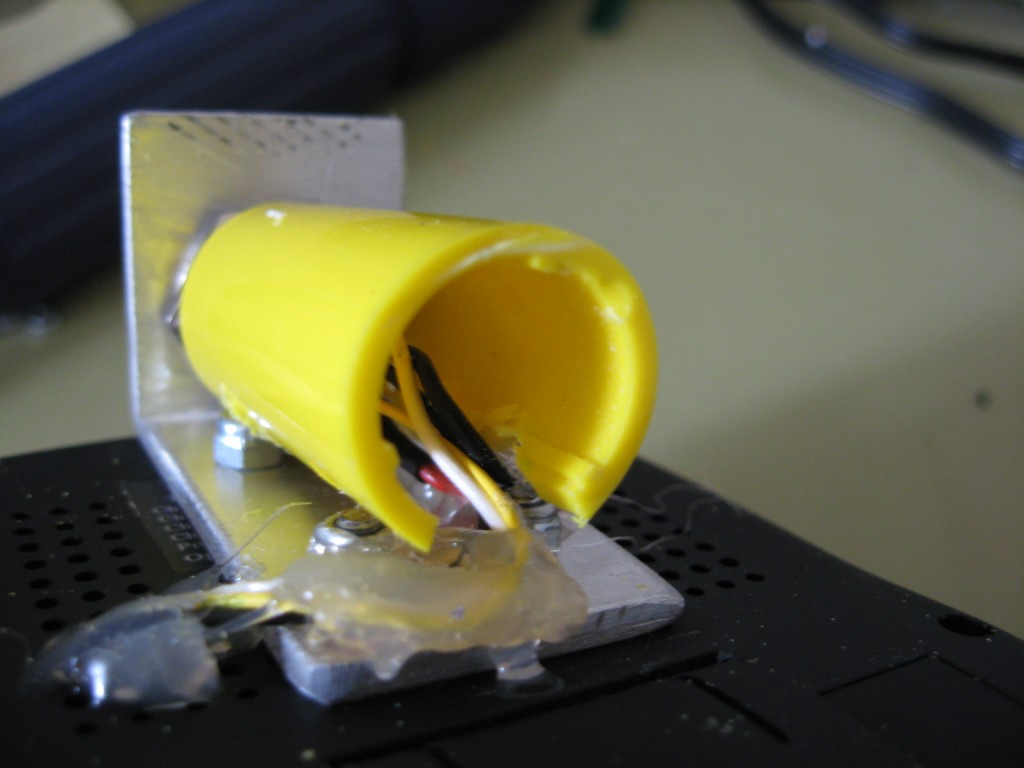

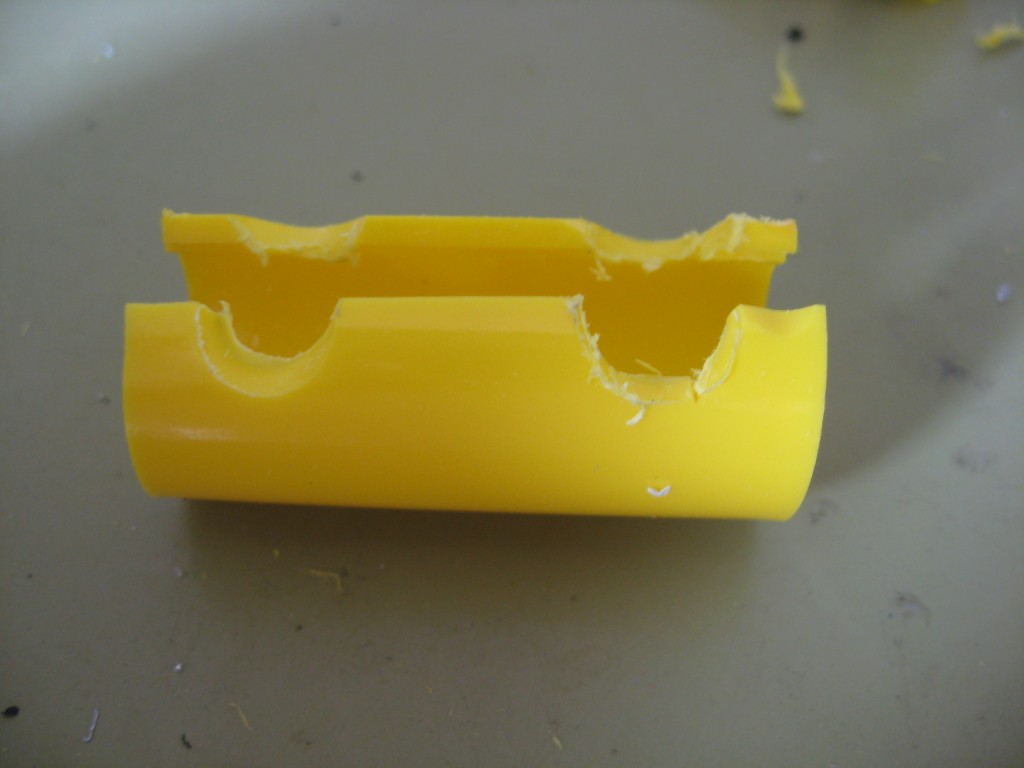

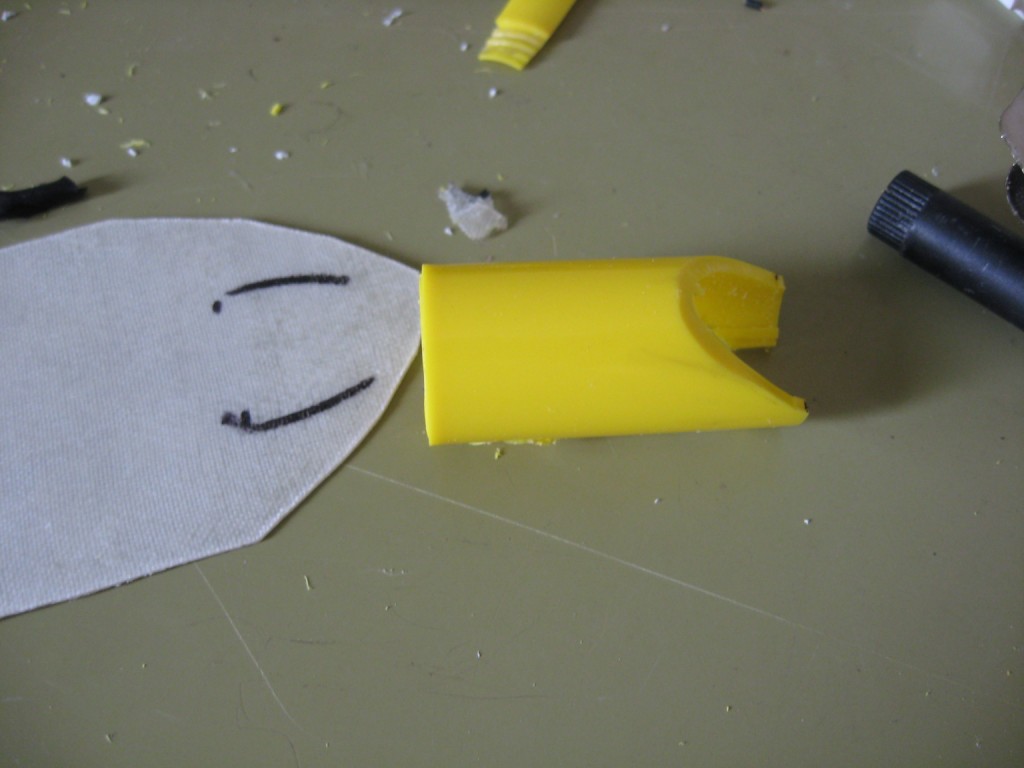

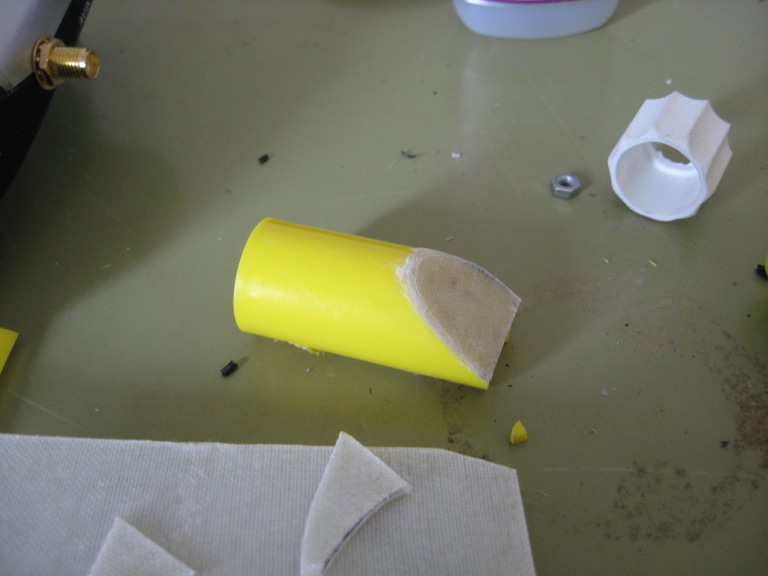

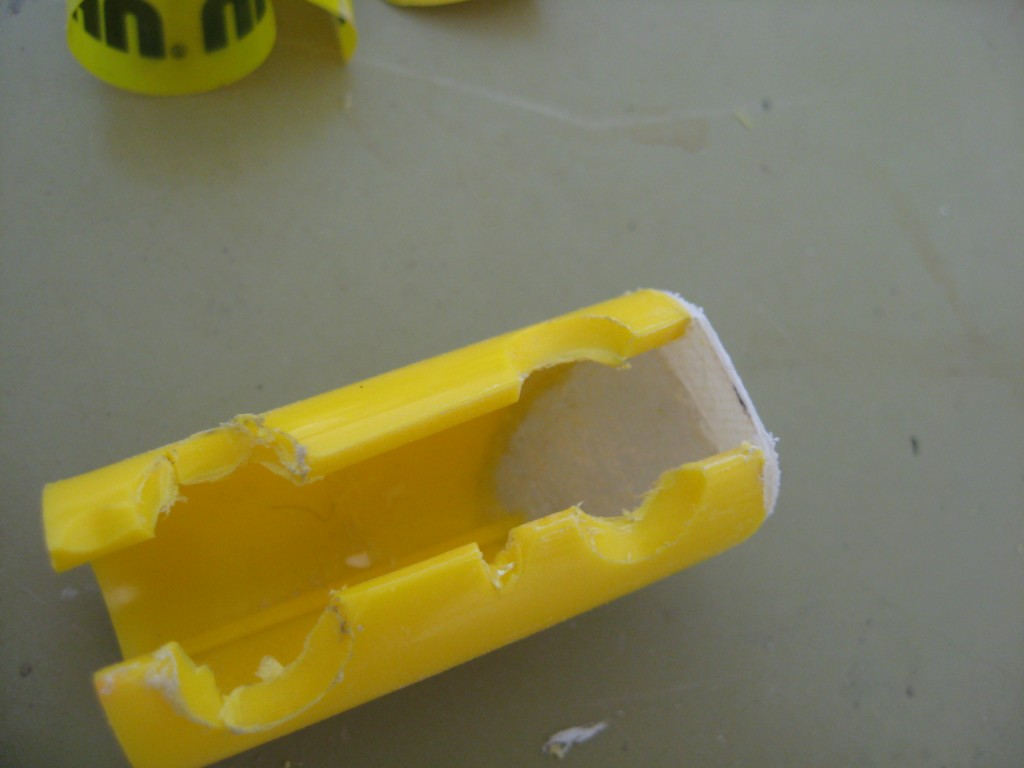

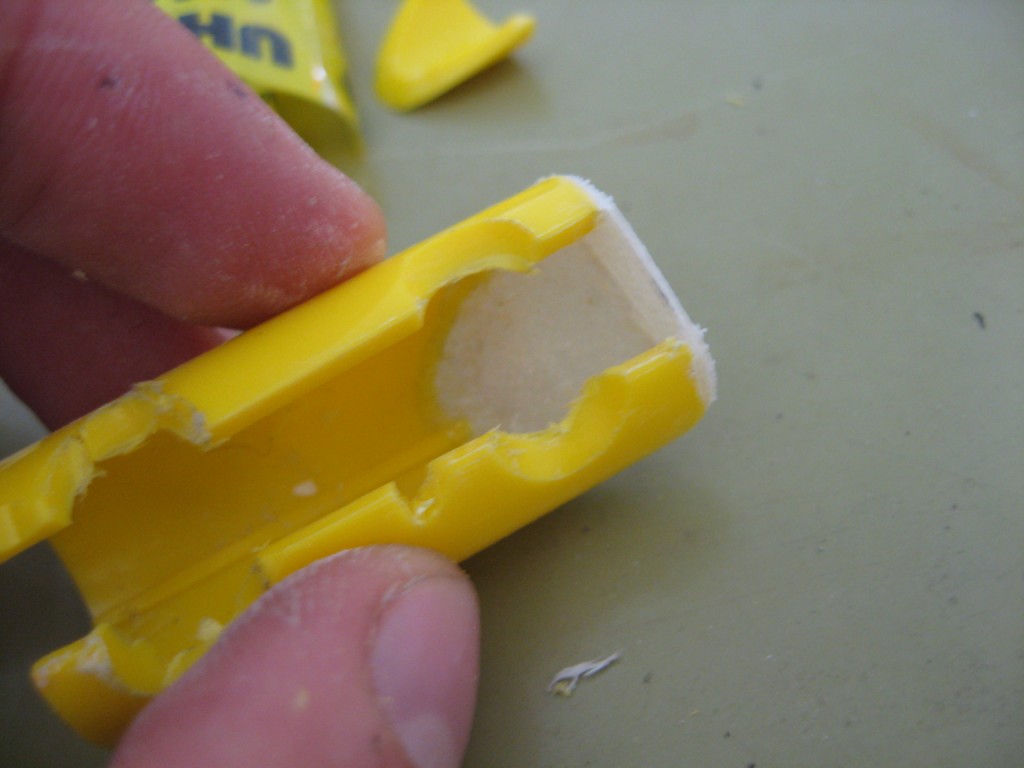

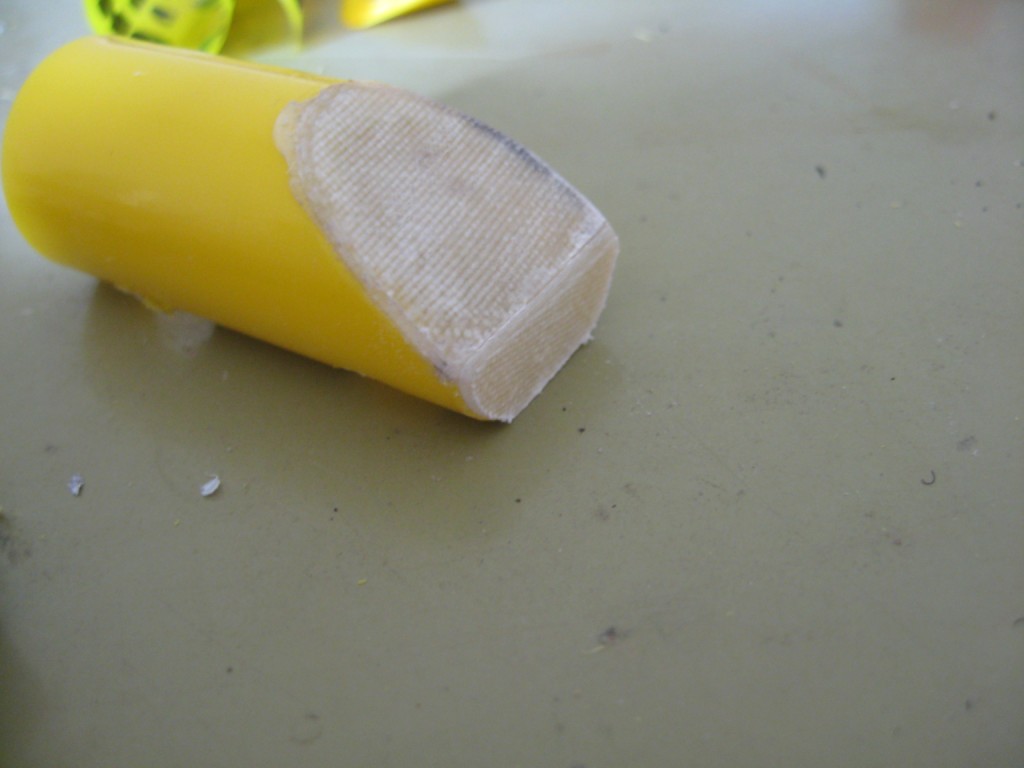

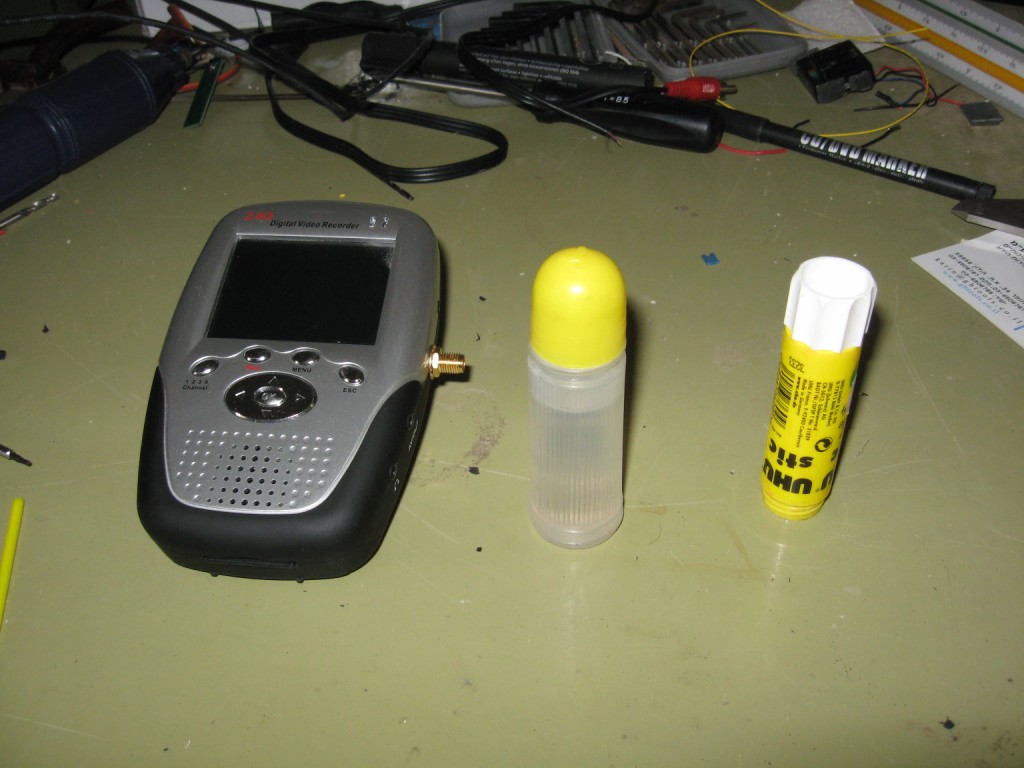

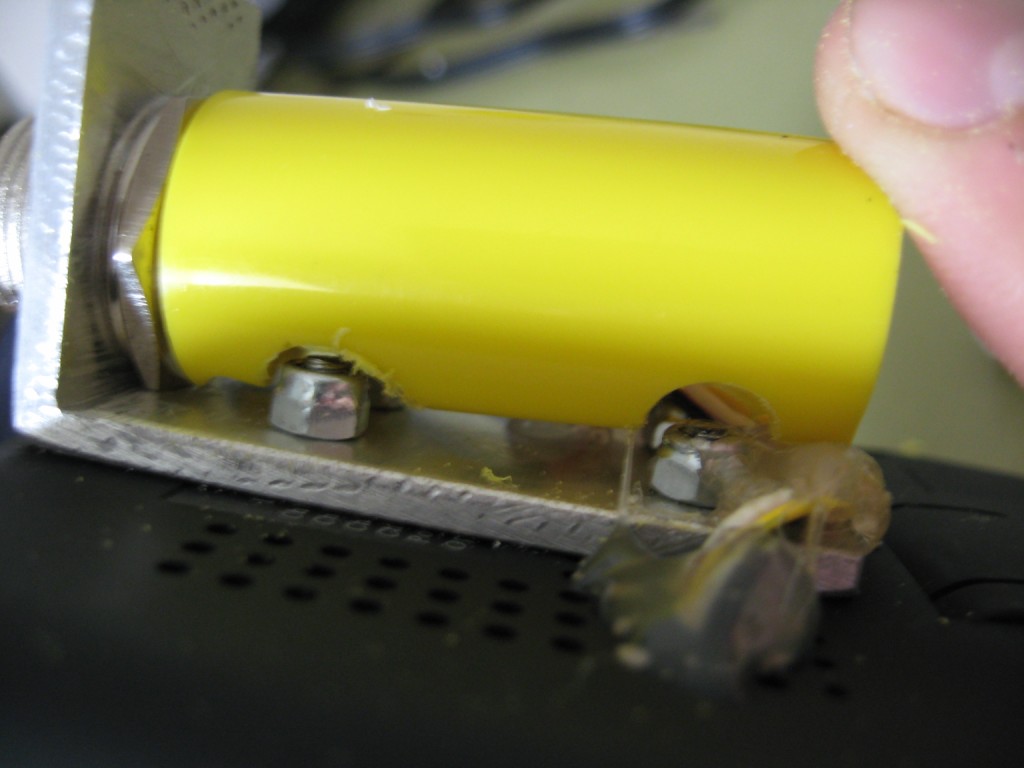

ולפינאלה.. חיפוי החוטים של הקונטקור.
הבניה די פשוטה. אתן לתמונוות לדבר

[MDreamer]

אגב, עדין אף אחד לא ענה לחידה.. מה עשיתי בתמונה עם העיגולים האדומים ולמה?

[motiganot]

אגב, עדין אף אחד לא ענה לחידה.. מה עשיתי בתמונה עם העיגולים האדומים ולמה?

למה אתה אומר את זה ?
בתגובה הראשונה שלי אמרתי שכנראה עשיתה סוג של סויצ'
שמנתק את המקלט הפנימי ברגע שאתה מחבר וידאיו מבחוץ.

[ZvikaF]

אגב, עדין אף אחד לא ענה לחידה.. מה עשיתי בתמונה עם העיגולים האדומים ולמה?

או שחיזקת או שניתקת חלק מהמגענים של הPL ...

אני רואה שבנצי הקדים תשובה ....

[MDreamer]

סליחה חשבתי שהתכוונת לחיבור האנטנה. בכל מקרה התשובה היא לא. זה לא קשור למודל הקליטה.

[motti]

התחברת ישירות ל- AV-IN לקבלת +\-\ signal \audio

[MDreamer]

נכון אבל מה הקשר לעיגולים? את ההלחמות הייתי צריך לעשות בכל מקרה.
התשובה בסוף תחסוך לכם מה שאני עברתי..

[b1yossi]

יפה מאוד.

אני לא מצליח להבין איך אתה משקיע כ"כ הרבה בחיפוי לחוטים ובסוף מחרבן את העסק עם טונות של דבק חם....

[Boogle]

כשהפין החיצוני לא מוכנס כנראה העלים מחברים איזשהו מגע פנימי ואז המכשיר לא מזהה את הסיגנל שאתה מנסה להכניס. אז הרחקת את העלה של קפיץ המגע מהנגדי שלו כדי שתהיה תחושה של פין בתוך הפלג שלו.

[איציק רונן]

יפה מאוד מאוד.
כמה הערות (כרגיל):
את המוצר המדהים הזה מצא פיטר ידידנו מהצפון, ולא אני.
אני לא נתקלתי בניתוקי הקלטה במהלך כשנת עבודה.
הוא מקליט באיכות קרובה מאוד לארכוס
יש לו יתרון בולט וזה המקלט לטווח קצר. מאפשר לצפות במטוס ללא צורך בהדלקת תחנת הקרקע.
מהמכשיר שלי הורדתי כל אביזר שלא צריך (כולל מארז, סוללה, מקלט...) וקיבלתי מכשיר הקלטה מצויין במשקל 36 גרם בלבד שמסוגל לעלות על המטוס.
מחירו הוא קצת פחות מ100 דולר וזה הופך אותו למוצר מעניין מאוד.

איציק

[MDreamer]

כשהפין החיצוני לא מוכנס כנראה העלים מחברים איזשהו מגע פנימי ואז המכשיר לא מזהה את הסיגנל שאתה מנסה להכניס. אז הרחקת את העלה של קפיץ המגע מהנגדי שלו כדי שתהיה תחושה של פין בתוך הפלג שלו.

נכון מאוד בנצי! ניתקתי שם מגע כדי לזהות סיגנל - אך השאלה המעניינית היא למה יש את המיקרו switch הזה שם מלכתחילה? מדוע הוא שם? למה צריך אותו לדעתך? מדוע הוא פשוט לא יכול להיות במצב של קבלת סיגנל קבועה? ולמה צריך 2-3 מיקרו switch-ים כאלו?

יפה מאוד.

אני לא מצליח להבין איך אתה משקיע כ"כ הרבה בחיפוי לחוטים ובסוף מחרבן את העסק עם טונות של דבק חם....

אז מה רצית שיהיה שם? דבק קר? סתם מה היית עושה? אני יכול עדין להוציא את כל החרא ולשים פיתרון יםה יותר שתציע.
(ניואנס קצר, כשהייתי בצבא הייתי נע"ת בינוי כלומר אחראי מול הרס"ר שלנו על טיפול אחזקתי במבנה. באחת הפעמים התקשרה אלי איזה קצינה לחוצה מאזלנו בבהלה: "מעיין תתקשר לרס"ר נוזלים מהמזגן לאחת מתעלות החשמל!" עניתי לה ברוגע: "טוב מה רצית שינזל? קולה?"

יפה מאוד מאוד.
כמה הערות (כרגיל):
את המוצר המדהים הזה מצא פיטר ידידנו מהצפון, ולא אני.
אני לא נתקלתי בניתוקי הקלטה במהלך כשנת עבודה.
הוא מקליט באיכות קרובה מאוד לארכוס
יש לו יתרון בולט וזה המקלט לטווח קצר. מאפשר לצפות במטוס ללא צורך בהדלקת תחנת הקרקע.
מהמכשיר שלי הורדתי כל אביזר שלא צריך (כולל מארז, סוללה, מקלט...) וקיבלתי מכשיר הקלטה מצויין במשקל 36 גרם בלבד שמסוגל לעלות על המטוס.
מחירו הוא קצת פחות מ100 דולר וזה הופך אותו למוצר מעניין מאוד.

איציק

אני כבר יודע איך לגרום לתקיעה באופן יזום תעבוד עם ה Loop-Back תוך כדי Pal-out. זה לא קשה לגרום לו להיתקע

[motti]

למה יש את המיקרו switch הזה שם מלכתחילה? מדוע הוא שם? למה צריך אותו לדעתך? מדוע הוא פשוט לא יכול להיות במצב של קבלת סיגנל קבועה? ולמה צריך 2-3 מיקרו switch-ים כאלו?

אולי כדי לנתק את המקלט הפנימי בזמן הזנת סיגנל חיצוני (+ \ A\V) לשקע AV-IN

[motti]

אולי כדי לנתק את המקלט הפנימי בזמן הזנת סיגנל חיצוני (+ \ A\V) לשקע AV-IN

אהה ראיתי מוטי כבר נתן אותה תשובה

[Guyazulay@]

מעיין, יש לי את המכשיר הDVR הזה גם.
הוא מוציא לך וידאו OUT בכלל? אני לא יודע למה היציאה הזאת אצלי הוא בכלל לא מוציא כלום
אם אני מחבר וידאו לIN אני רואה במסך אבל לא רואה ביציאה שלו כלום
אם אני מפעיל הקלטה שהקלטתי ומחבר אותו הוא גם לא מראה...
גם מהפלייבק וגם מהמולטימדיה.
יש משהו שלא שמתי לב?

[MDreamer]

יש הגדרה במכשיר שבעזרתה אומרים לו לבצע TVOUT
המסך הקטן וה TVOUT לא פועלים ביחד. נסה ללחוץ על menu כאשר אתר ב INPUT משם בחר לעשות TVOUT

[Guyazulay@]

סבבה הגדרתי-עובד.
תודה.
אני יותר בכיוון איתו של להפעיל אותו ביחד עם משקפי וידאו וזה יהיה תחנת קרקע ניידת.

[MDreamer]

לא רעיון טוב אם אין לך מפצל וידאו כי אז המשקפיים והצג לא עובדים יחד.
עשיתי את מה שרצית עם מפצל וידאו

[Guyazulay@]

אני יכול לחבר לוידאו אין את המשקפיים ואז זה יעבוד ביחד
ועוד בלי הosd של המקליט
