בניית טיסן סקייל הוריקן משרטוט

**yosiri** · 04-08-2010, 21:05:20

החלטתי לבנות טיסן סקייל מאפס, רק משרטוט, מטוס מלחה"ש הוריקן נראה לי מאד יפה.

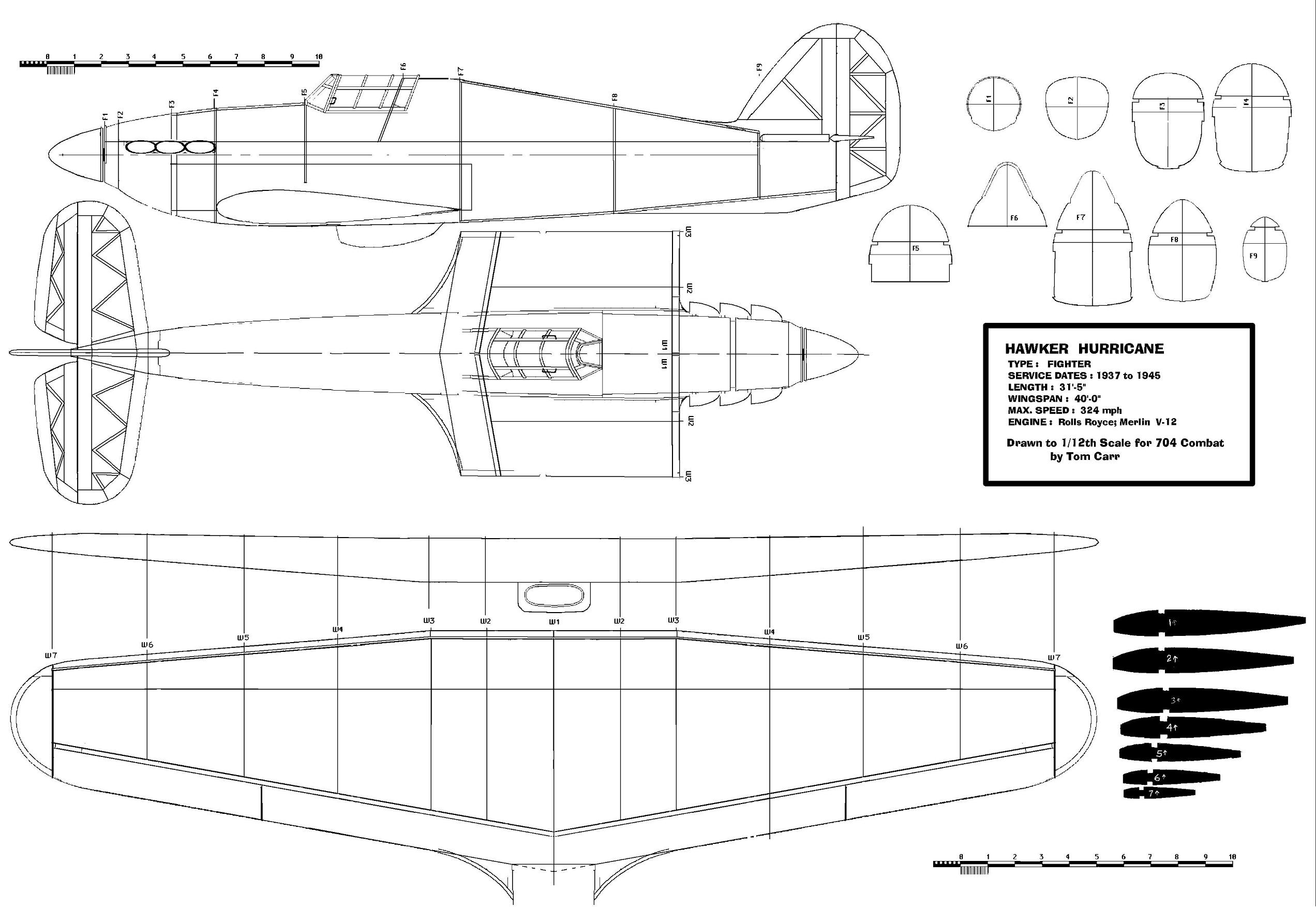

הורדתי שרטוטים שונים מהאינטרנט ולבסוף החלטתי על שרטוט (מצורף כתמונה) מוטת כנף 114 ס"מ

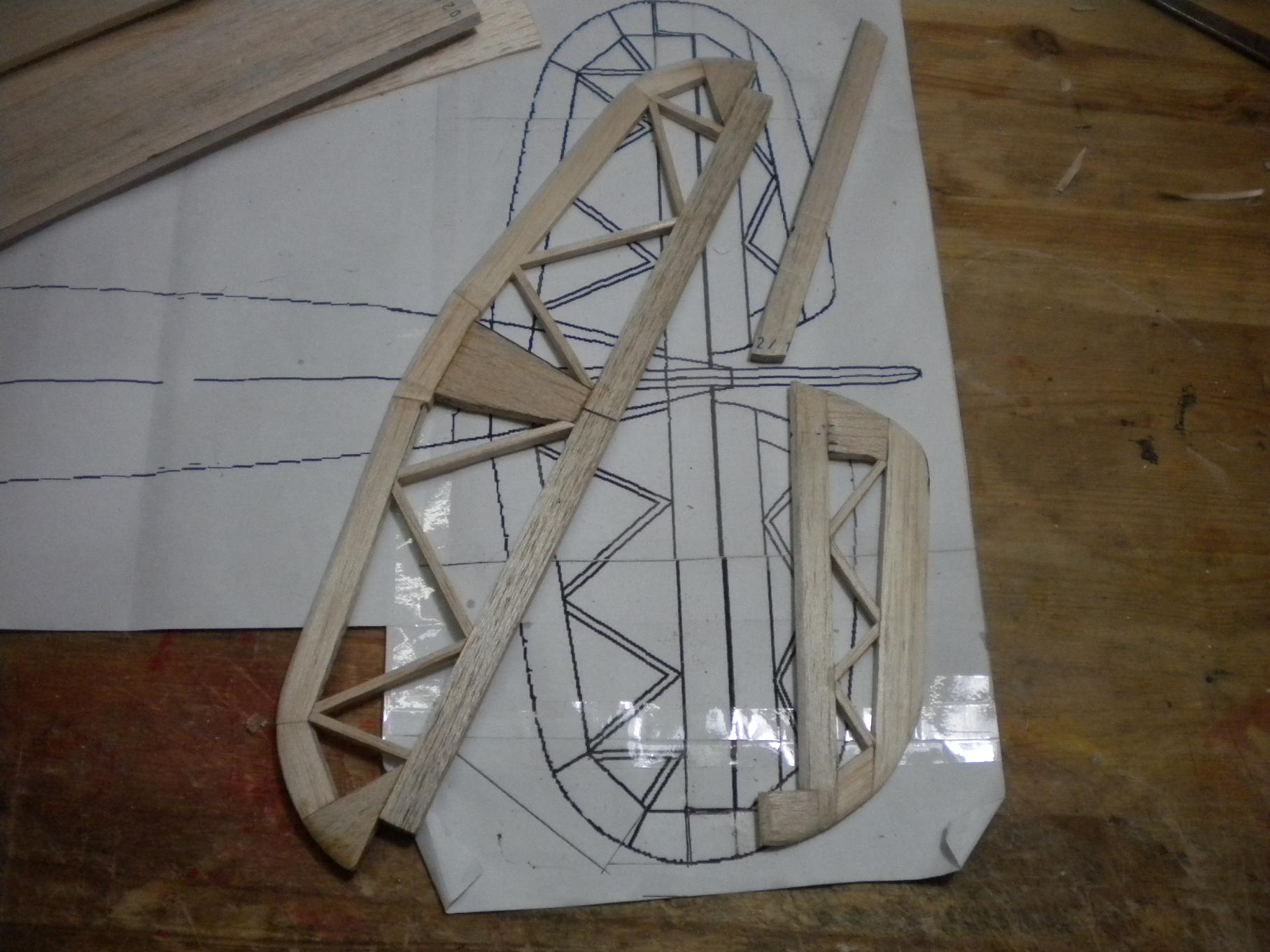

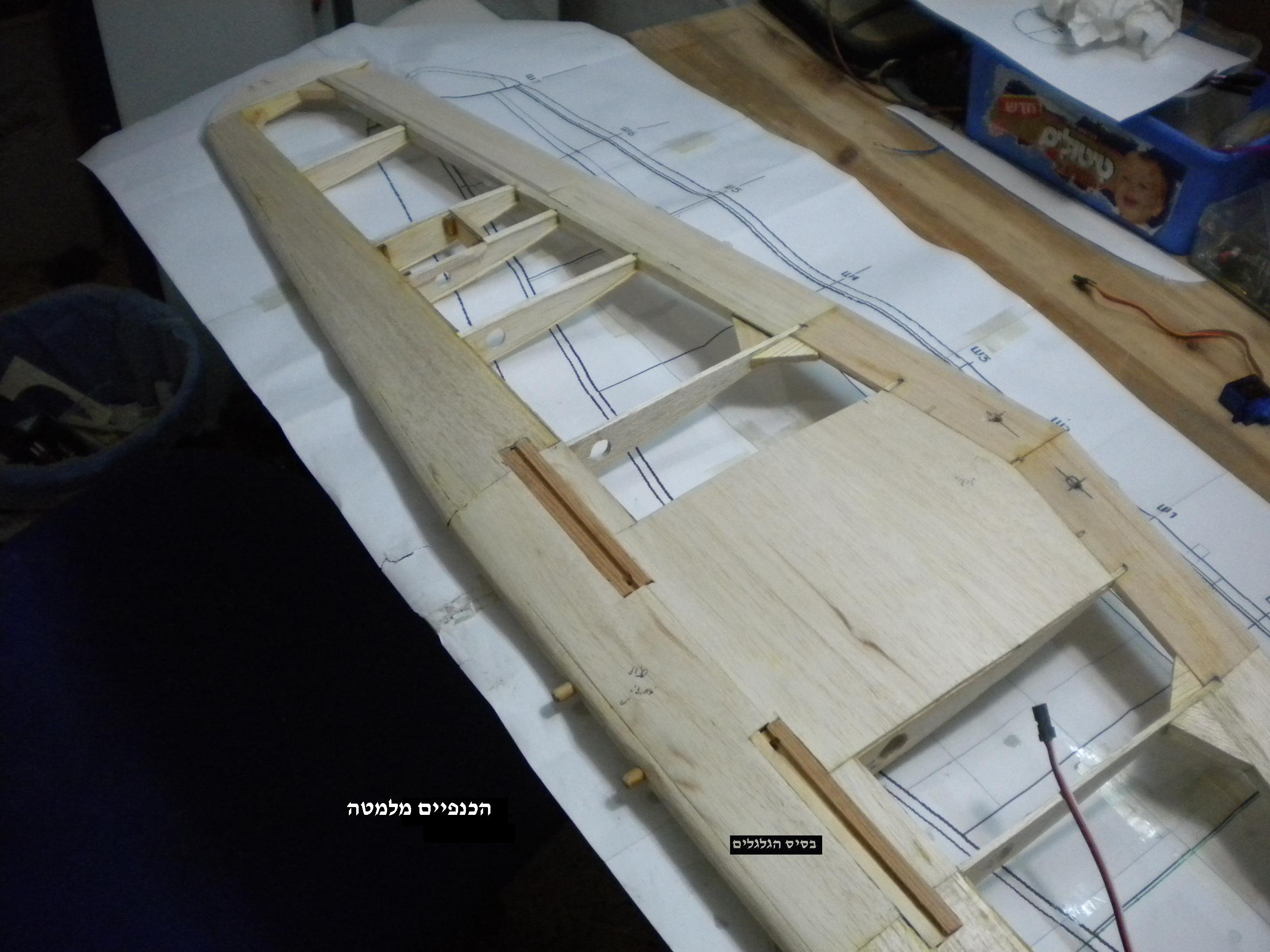

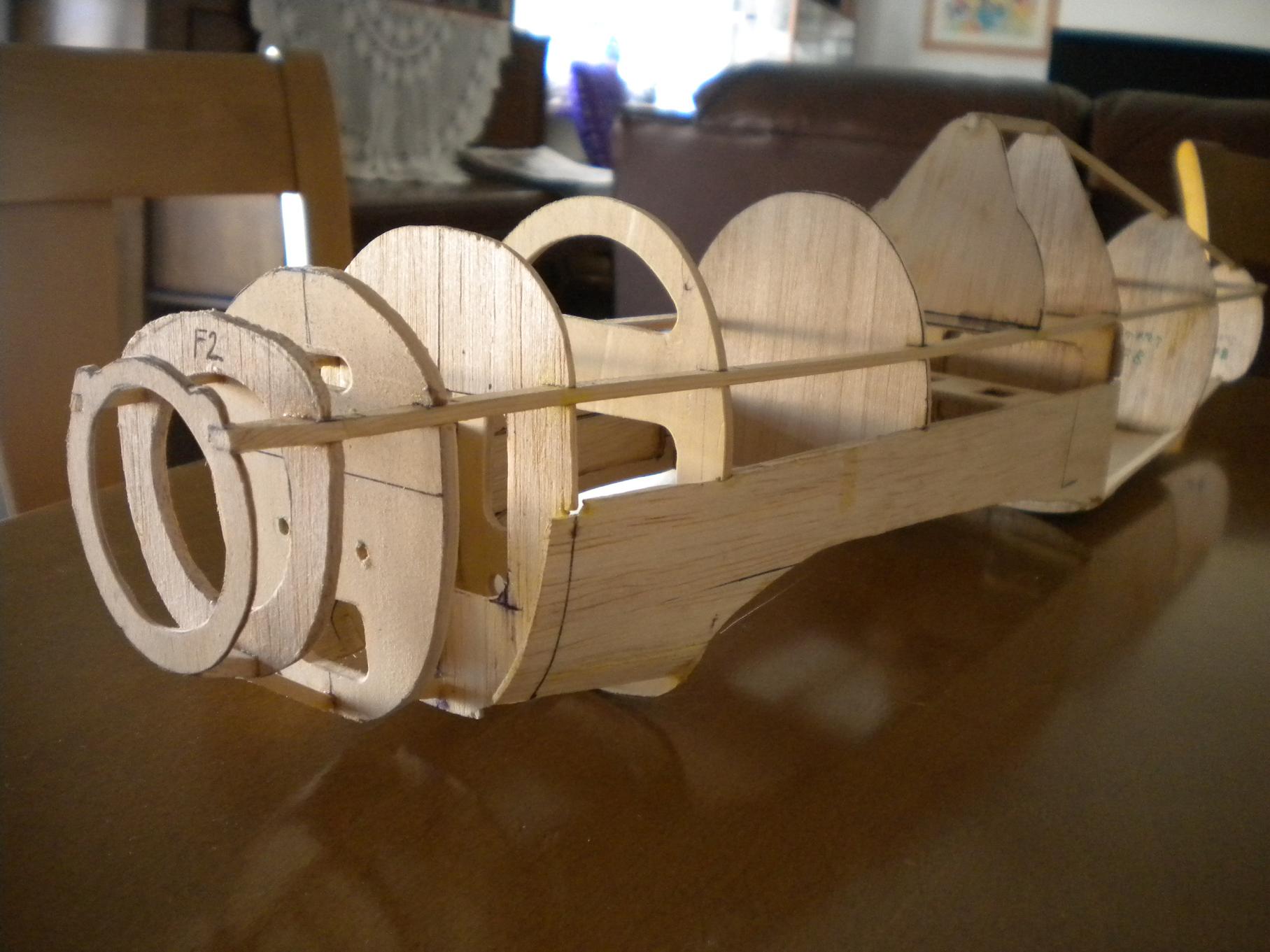

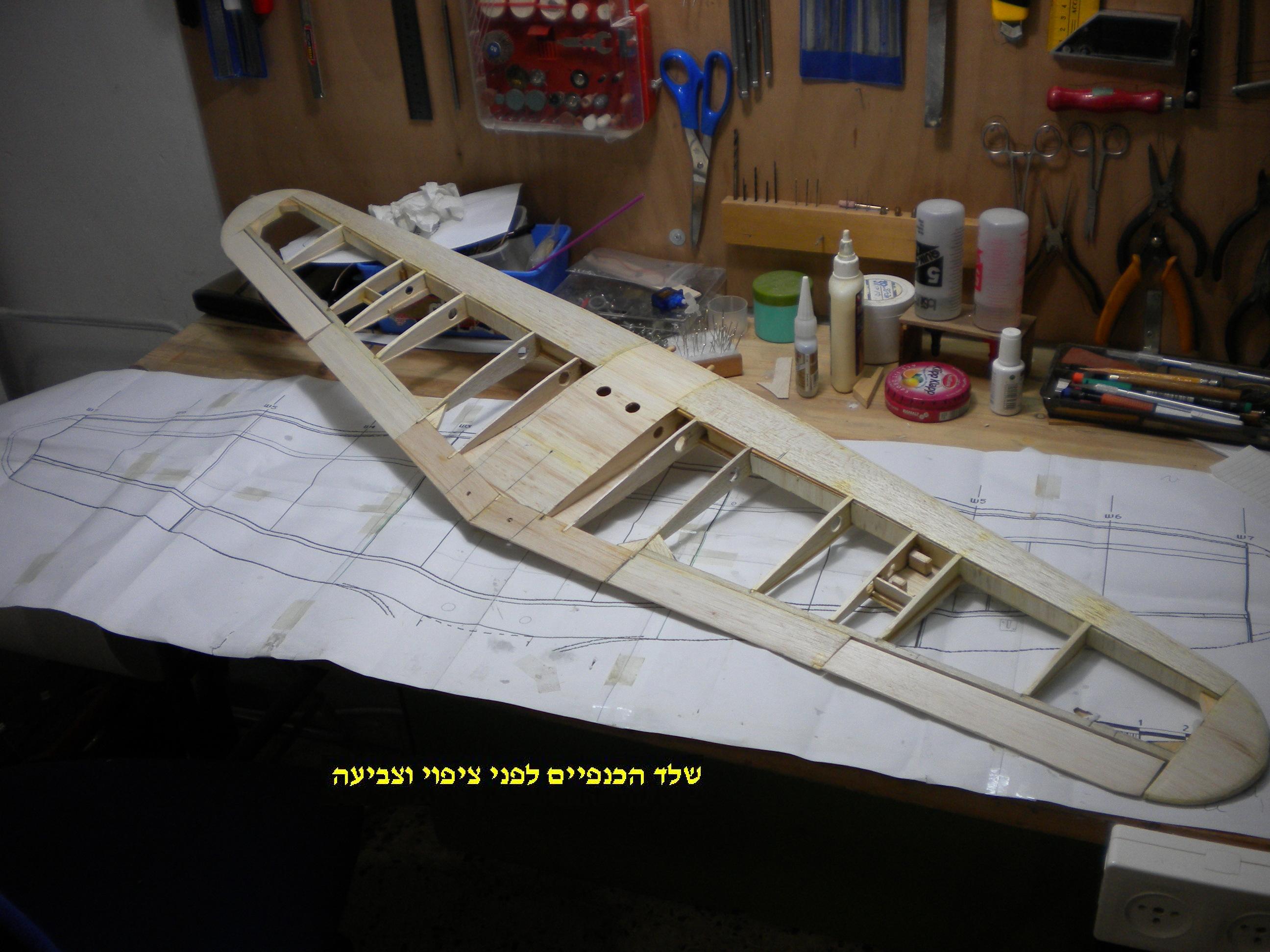

התחלתי לבנות ושלבי הבניה מצורפים כתמונות.
הטיסן מיועד להיות חשמלי. בכל התקדמות בשלבי הבניה אצרף תמונות נוספות

יוסי רינגלר yosiri

**flatspin** · 04-08-2010, 21:09:53

עבודה יפה מאד.
כל הכבוד על היוזמה ועל הביצוע.
יישר כוחך.

**Observer** · 04-08-2010, 21:12:37

כל הכבוד יוסי.
אני לא יודע למה התוכניות היו מיועדות ולכן תחשב קל קל קל.
היכן שרק ניתן תחסוך בבלזה ודיקטים מבלי להתפשר על חוזק.

**IttaiP** · 04-08-2010, 21:53:31

יופי של עבודה

.
תן קצת פירוט של מה שעשית. איזה סוג ציפוי, איזה צבע, משקל, מנוע מתוכנן

איתי

**guyst** · 04-08-2010, 22:00:44

כל הכבוד! יש אנשים רציניים בתחביב... לא כמוני שקונה מוקצפים, שני ברגים ולאויר...

**Tornadon** · 04-08-2010, 22:07:21

פשש ממש כול הכבוד לפי הבנייה אני מבין שאתה תותח אולד סקול
לא רועים דברים כעלה מעלה לי זיכרונות מהטיסנים
אחד השרשורים שמכניסים בי מוטיבציה להטיס את הטיסנים שלי שפינו את מקומם לסירות
אהבתי תמשיך לשמח אותנו עם תמונות מההתקדמות

**glider50** · 05-08-2010, 06:51:50

איזה יופי, סוף סוף רואים שמישהו בונה משהו אחר מאשר מוסטנג P51.
מאיפה התוכנית ? אני מבין שאתה שינית מעט את גודל הטיסן מהגודל המקורי של התוכנית, איך עשית את זה?

**matana21** · 05-08-2010, 07:37:53

באמת כל הכבוד!!

אני מנסה להשיג שרטוטים כאלה

אתה יכול בבקשה לשלוח לי אותם ולומר לי מאיין השגת אותם?

תודה!

**magicjim** · 05-08-2010, 14:49:59

מדהים , כל הכבוד !!

**haimgil** · 05-08-2010, 16:18:43

נכתב במקור על ידי guyst

כל הכבוד! יש אנשים רציניים בתחביב... לא כמוני שקונה מוקצפים, שני ברגים ולאויר...

אתה יודע מה מצחיק יותר? שהטיסן מיתרסק זורקים לפח או שבוע תיקון בבית והרבה עבודה . לעומת המוקצפים, דבק מהיר בשילוב מזרז עולה 10 דקות לאחר הריסוק והופ נהנים שוב.

**yosiri** · 05-08-2010, 17:17:00

למי שביקש את מקור השרטוט, מצורף הלינק.

תמונה בשורה השלישית Hawker Hurricane.gif

http://www.google.co.il/images?um=1&..._rfai=&start=0

יוסי

**umbo** · 05-08-2010, 17:37:40

טיסן נחמד מאוד, אני מקווה שיטוס כמו שהוא נראה.
בנוסף, שים לב שבקישור שנתת יש את התוכניות גם כקבצים של dwg ו- dxf מה שמאפשר להדפיס תוכנית באיכות הרבה יותר טובה מאשר הצילום.

**saportas** · 05-08-2010, 21:20:16

ברוך הבא

בסקייל חשוב לדייק בפרטים הקטנים ביותר
בהצלחה

**yosiri** · 17-08-2010, 21:28:34

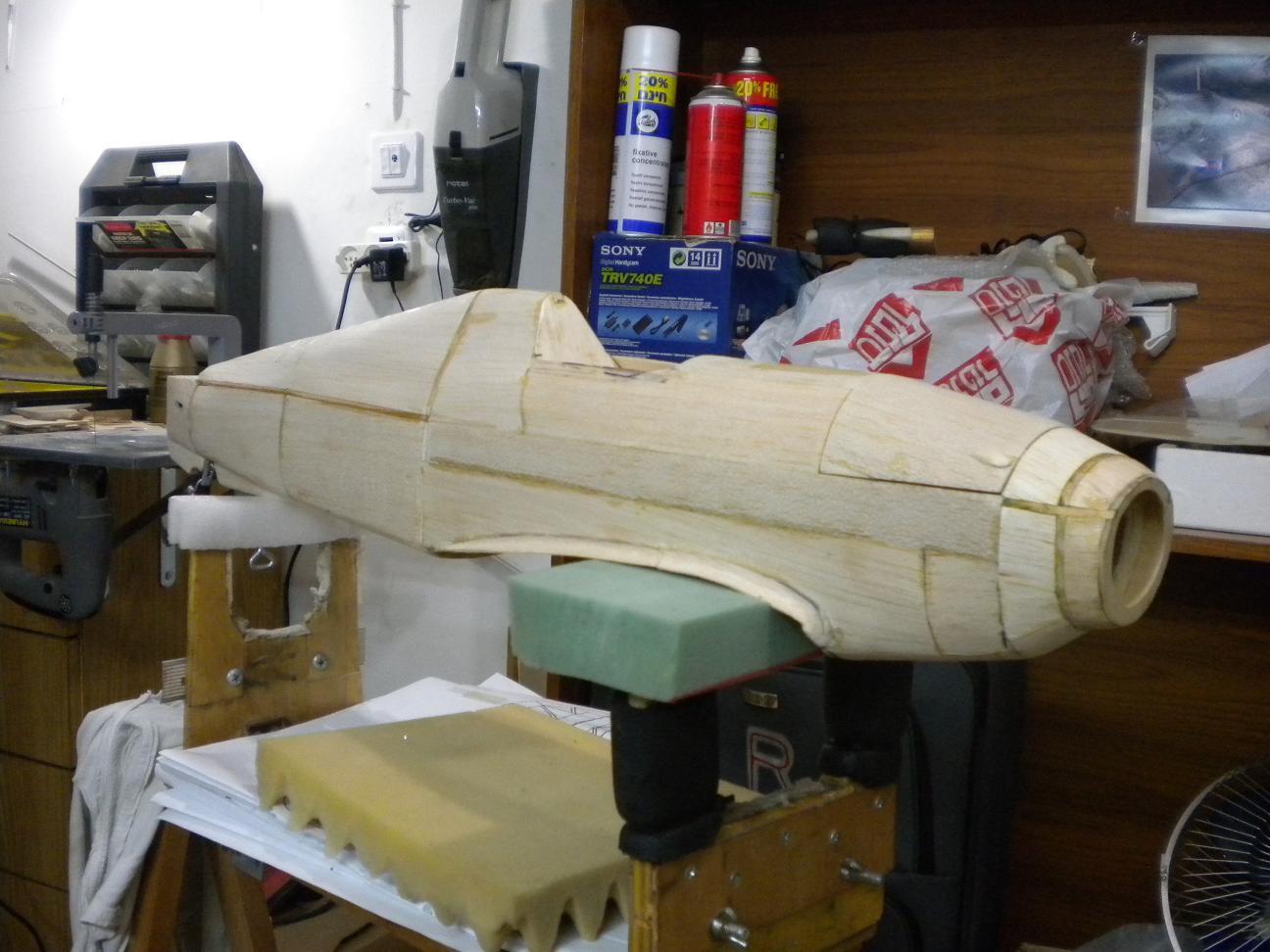

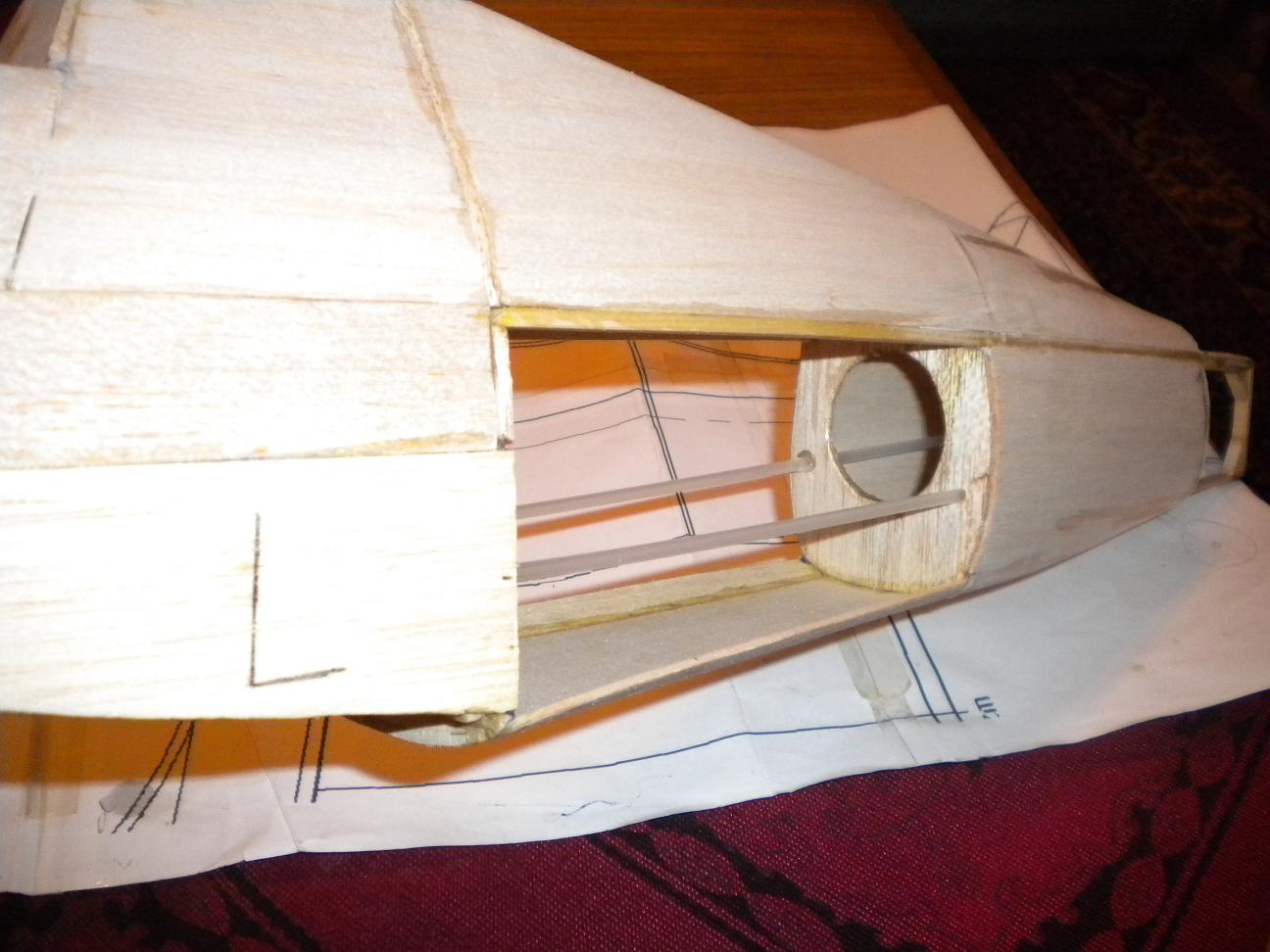

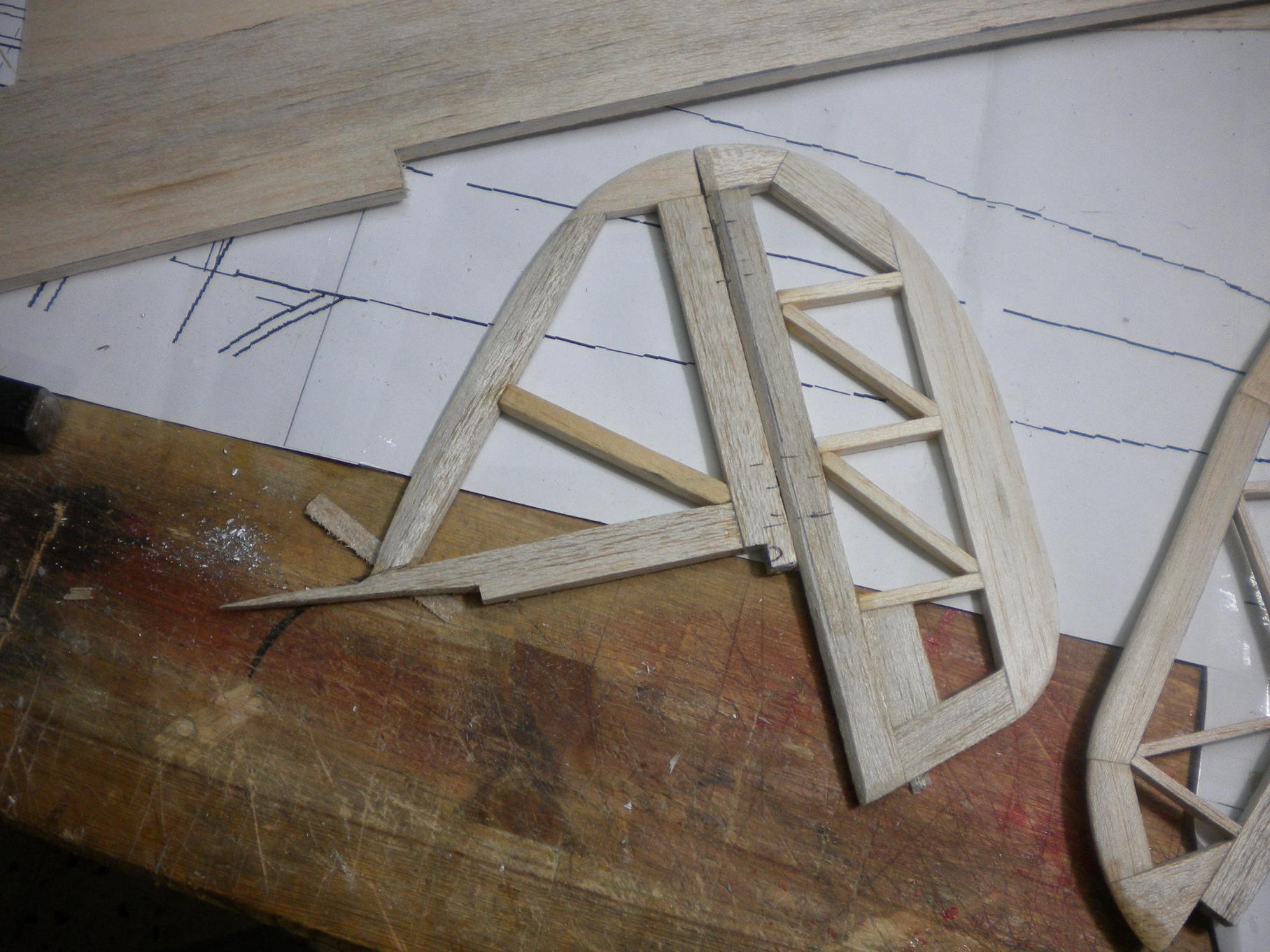

עוד תמונות על התקדמות הבניה, ציפוי הגוף כמעט הושלם ויחידת הזנב אחרי ציפוי לפני צביעה.
כל ציפוי הגוף, לוח בלזה רך 1.5 מ"מ.

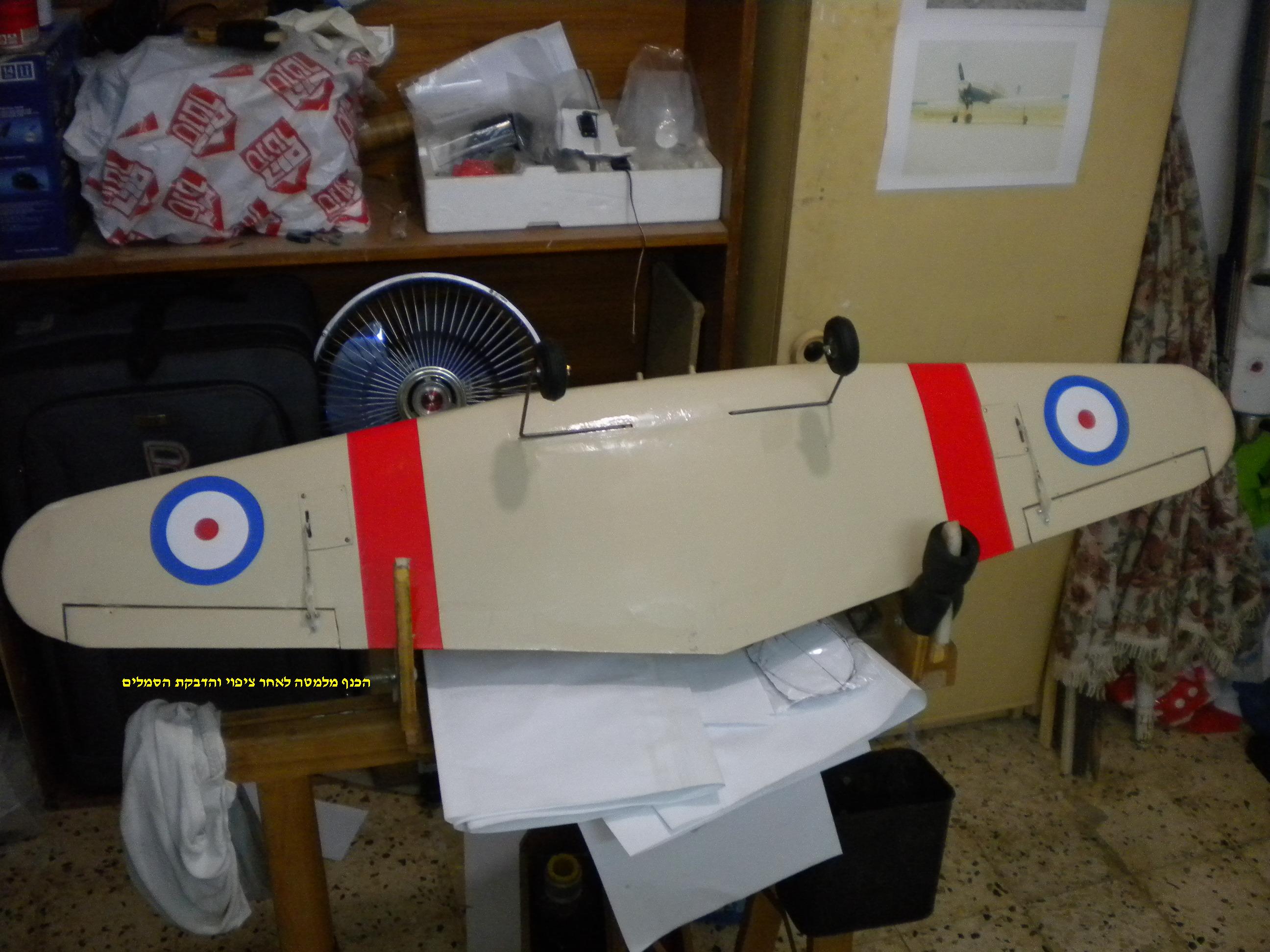

הציפוי של כל הטיסן הוא ציפוי מתכווץ, מלמטה נשאר בצבע של הציפוי עצמו, הצד העליון של הטיסן צבוע בצבעי הסוואה לפי התמונה המקורית.

**edoman** · 17-08-2010, 21:39:58

פשששש... כל הכבוד באמת יפה מאוד ...

**MDreamer** · 17-08-2010, 21:44:44

איזה יופי!

**ZvikaF** · 17-08-2010, 21:52:27

יפה מאוד וכל הכבוד

נראה שייצא קצת כבד ויהיה עומס כנף גבוה..

**yosiri** · 17-08-2010, 22:34:24

נכתב במקור על ידי ZvikaF

יפה מאוד וכל הכבוד

נראה שייצא קצת כבד ויהיה עומס כנף גבוה..

הגוף כפי שהוא כרגע (כמעט גמור) שוקל 140 גרם, אני חושב שזה די סביר.

**guyst** · 17-08-2010, 23:39:37

יפיפה! תמשיך לעדכן.

**IttaiP** · 18-08-2010, 10:06:10

יופי יוסי

שרשורים כאלו מכניסים חיים לפורום.
תביא גם את הכישורים שלך בצילום וצלם לנו וידיאו של הטיסן באויר

איתי

**chen green** · 18-08-2010, 11:45:31

נכתב במקור על ידי ZvikaF

יפה מאוד וכל הכבוד

נראה שייצא קצת כבד ויהיה עומס כנף גבוה..

למה כבד נראית בניה נקיה מאוד (עשית לי חשק

)

לאיזה מידות בנית ומה הסטאפ המתוכנן?

חן

**yosiri** · 18-08-2010, 16:31:39

נכתב במקור על ידי chen green

למה כבד נראית בניה נקיה מאוד (עשית לי חשק

)

לאיזה מידות בנית ומה הסטאפ המתוכנן?

חן

תודה על התגובה.
לשאלתך, מוטת כנפיים - 115 ס"מ, אורך הגוף (מקצה הספינר עד קצה הזנב) - 85 ס"מ
מה כוונתך לסטאפ?
יוסי

**umbo** · 18-08-2010, 17:24:06

הכוונה בסטאפ (set up) איזה מנוע, בקר וסוללה את מתכון להשתמש ?

**yosiri** · 19-08-2010, 17:14:38

נכתב במקור על ידי umbo

הכוונה בסטאפ (set up) איזה מנוע, בקר וסוללה את מתכון להשתמש ?

O.K הבנתי.
המנוע - TURNIGY TR 28-30B 14A 1050Kv Brushless Outrunner
הבקר - TURNIGY Basic 18A v3.1 Speed Controller
הסוללה - כניראה (לא סופי) T2200.3S.25 - Turnigy 2200mAh 3S 25C Lipo Pack

**yosiri** · 09-09-2010, 20:02:28

המשך בנית ההוריקן.

זה הולך קצת לאט אבל יש התקדמות.

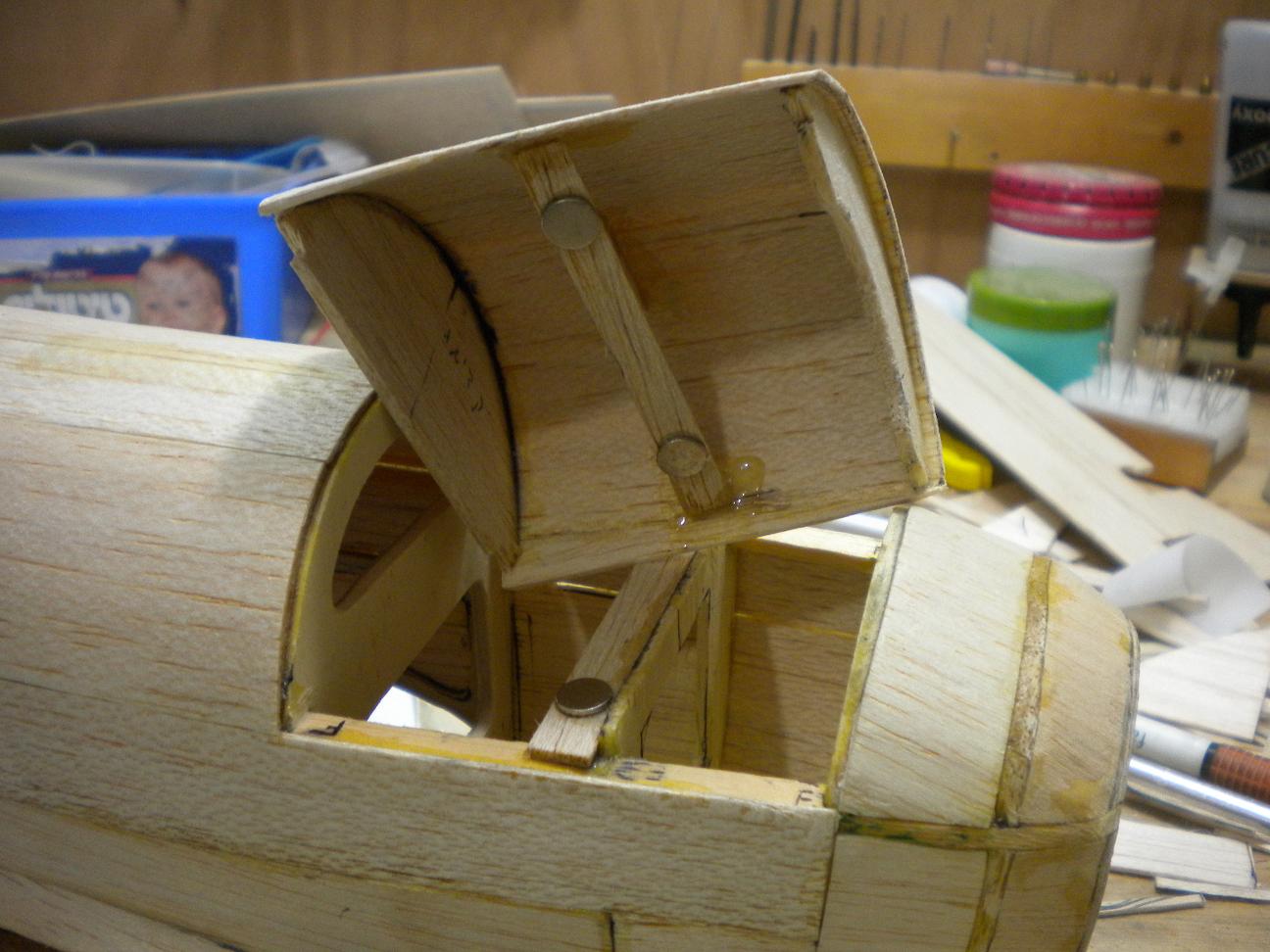

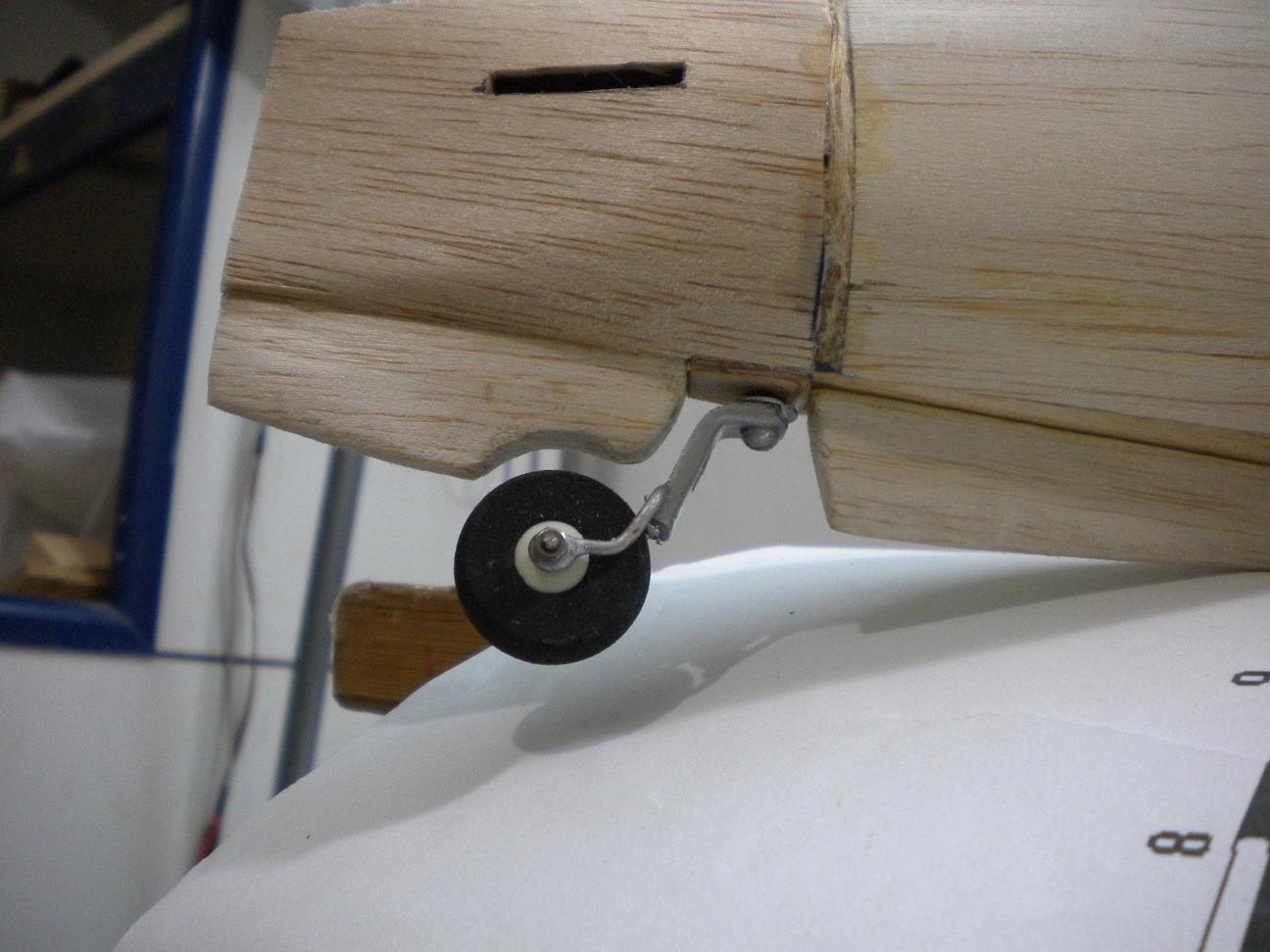

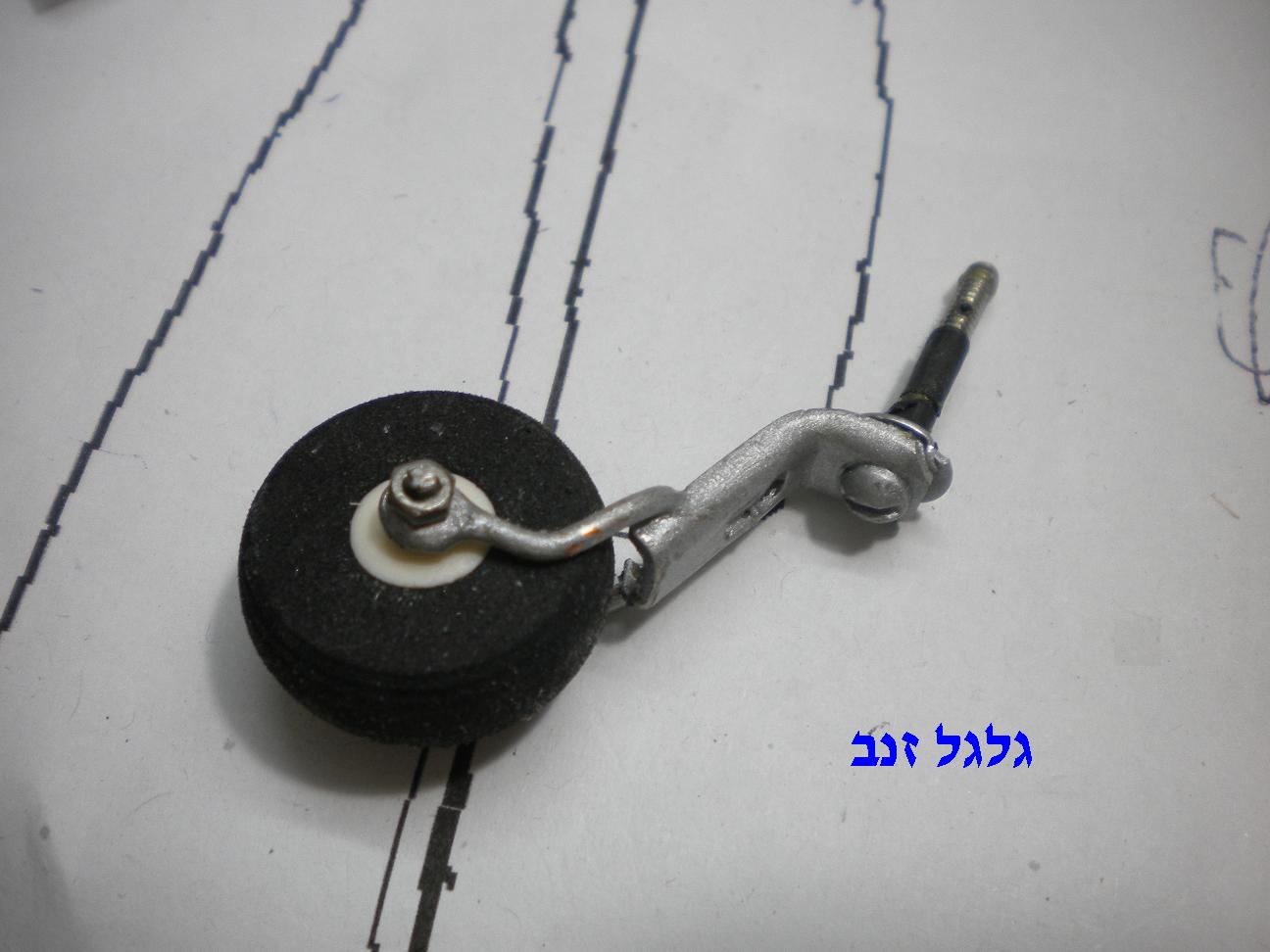

מצורפים תמונות נוספות: גמר ציפוי הגוף (בלזה רכה 1.5 מ"מ), בנית בית הרדיאטור (הרבה התלבטויות וניסיונות בסוף זה הצליח), גלגל זנב - גלגל קל משקל, חוט נחושת 1.5 ממ"ר, חלק ממהדק שקע 220 ו' ובורג 2 מ"מ, (גם כציר הגלגל), מכסה המנוע מוצמד ע"י מגנטים (40 יחידות מDealExtreem עולה 4.72 $ )

יוסי רינגלר
