סתםן ככה לשתף אותכם-פרויקט סוף שנה בסרטוט במחשב-זנב של מסוק טירקס 500

[bendisar]

שלום לחברי הפורום, סתם ככה רציתי לשתף אותכם בפרויקט שהיה לי להגיש לסוף הסמסטר הזה
אני סטודנט באונ' תל אביב להנדסה מכאנית (במסגרת העתודה האקדמית של צה"ל)
ובסמסטר הזה למדנו סרטוט ממוחשב (תיב"מ) ועבדנו בתוכנה שנקראת SolidWorks
תוכנה מדהימה שנותנת סביבת עבודה נוחה , ומאפשרת אפילו הוצאת סרטוטי יצור להדפסה
במסגרת הפרויקט המסכם, כל סטודנט נדרש לבחור אוביקט, שאותו הוא צריך לסרטט בעזרת התוכנה, אם לאובייקט יש תנועה אז גם בתוכנה לאובייקט תהיה תנועה, האוביקט אמור להיות דבר פשוט, כגון
מפצח אגוזים, פח זבל, פנס או משהו בסגנון מורכבות הזה
אני רציתי לקחת על עצמי אתגר וללכת על משהו קצת יותר מרשים, ולסרטט מערכת זנב של מסוק טירקס 500 אחרי שהמרצה אמר לי שאני משוגע, אבל הוא ירשה לי לעשות את הפרויקט בכל זאת
ואחרי הרבה עבודה, להלן סרטון של מה שייצרתי

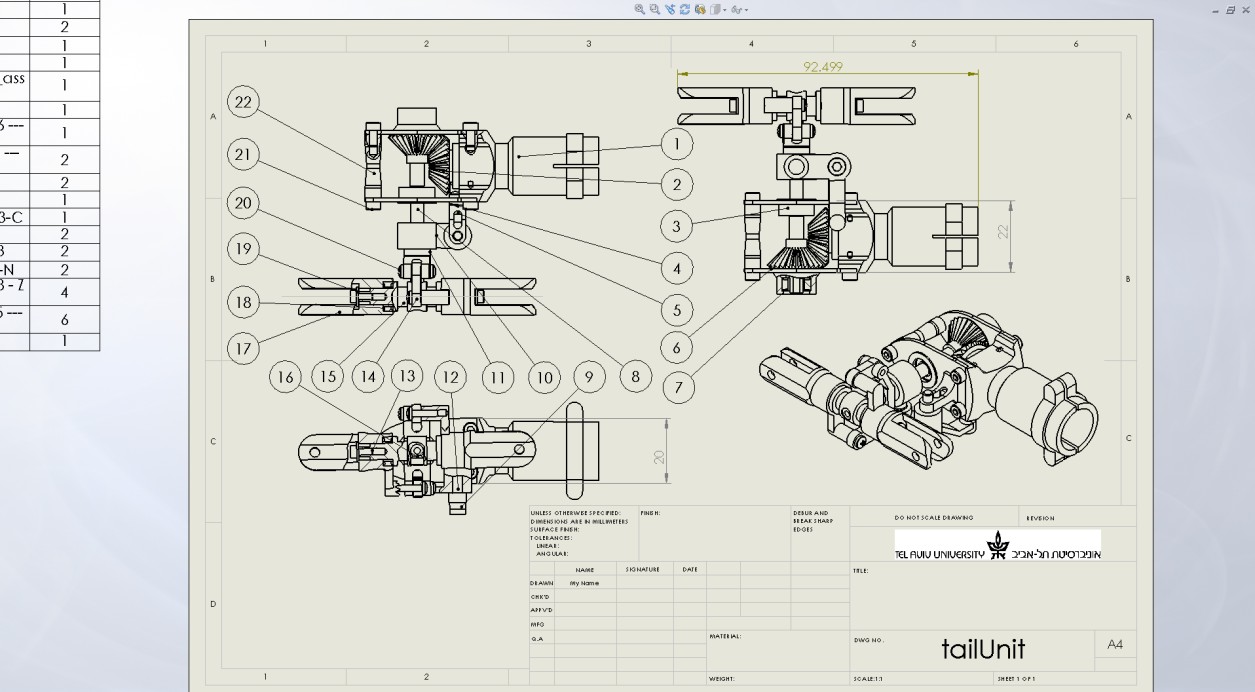

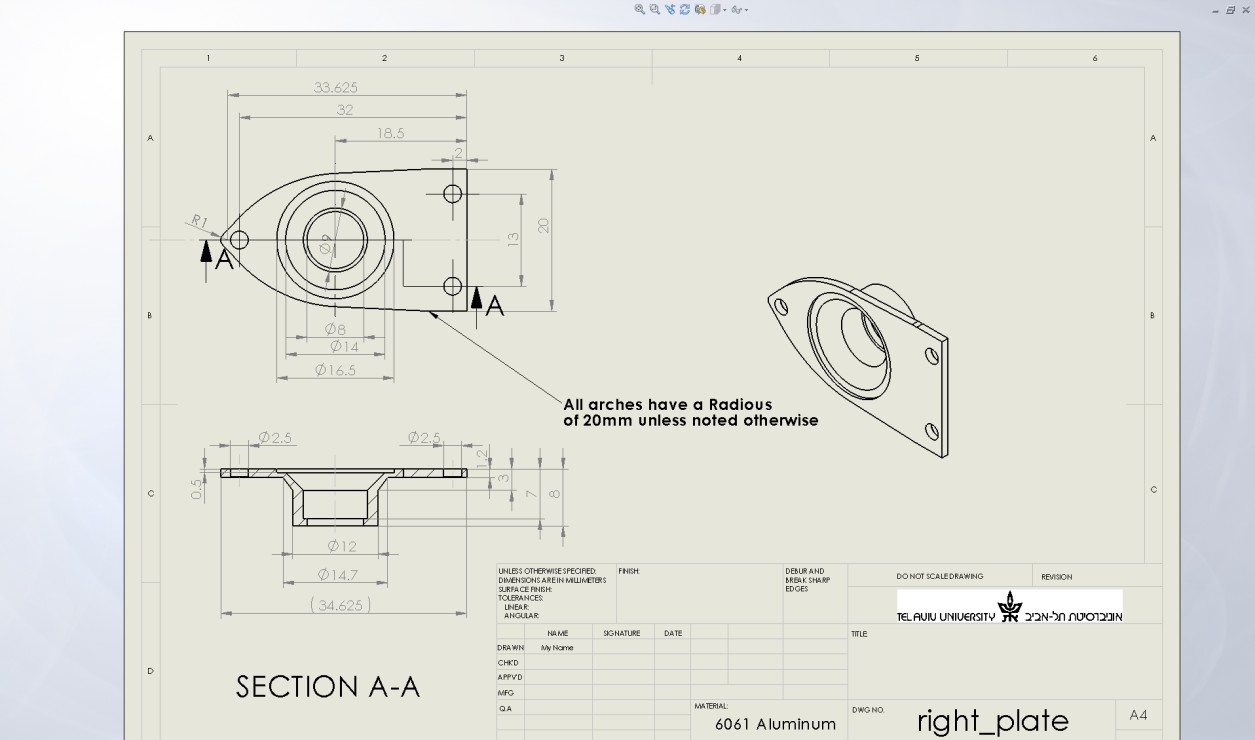

בנוסף, היינו צריכים להגיש סרטוטי ייצור של כל החלקים, להלן דוגמאות של סרטוט ההרכבה, וסרטוטי ייצור
