בניית אנטנה למקלט

[Liav]

לאחרונה חיפשתי אנטנת Long בשביל המקלט שלי שידוע בטווח הקליטה הבינוני שלו.
אני יודע שניתן להזמין מחו"ל אנטנה כזו ב-25 יורו, אבל המחיר לא נראה לי מוצדק אז ניסיתי לברר בפורום חובבי רדיו בתפוז, שם בחור אחד הציע לי לבנות אותה בעצמי

האמת היא שזה די פשוט.
אז מה הרכיבים?
1. תקע BNC (או תקע אחר המתאים למקלט שלכם)
2. תיל/חוט הלחמה מפליז או נחושת - המשמש במקור לריתוך. הוא בעצם יהיה האנטנה.
3. חרוז פלסטיק.
4. בידוד מתכווץ.

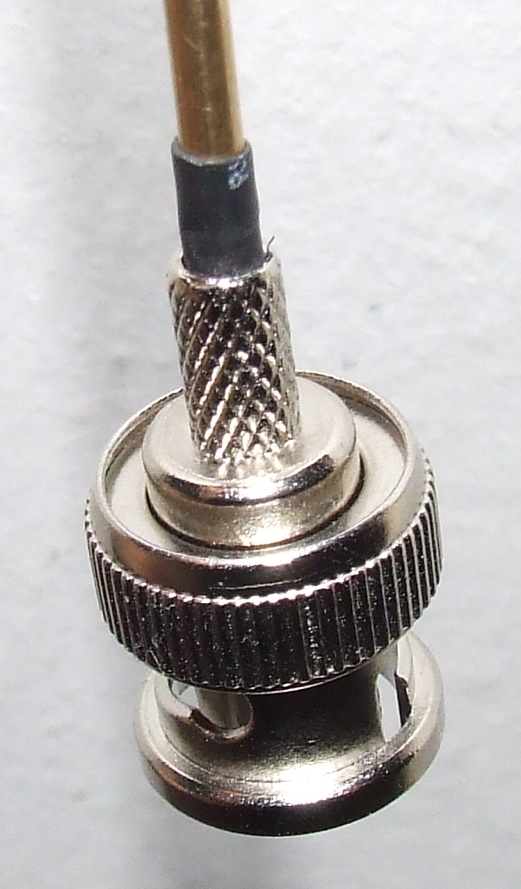

את התיל צריך לחבר לפין המרכזי בתקע, ואסור לו לגעת בהיקף. לכן נשים סביבו בידוד מתכווץ.

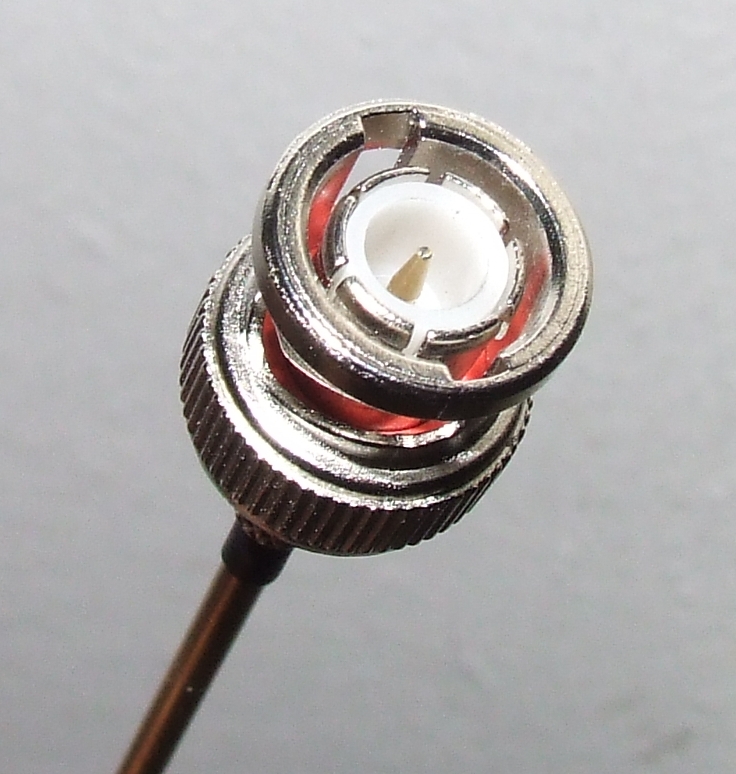

בחלק האחורי של הפין יש קדח בקוטר של 1 מ"מ שלתוכו צריך להתחבר התיל.
התיל שקניתי בקוטר של 2.5 מ"מ ולכן הייתי צריך לשייף אותו בהתאם.

אחרי שהתיל מקובע, נותר לחשב את אורך הגל לפי הנוסחה: Lambda = C / f ולקצר את האנטנה לאורך המתאים.

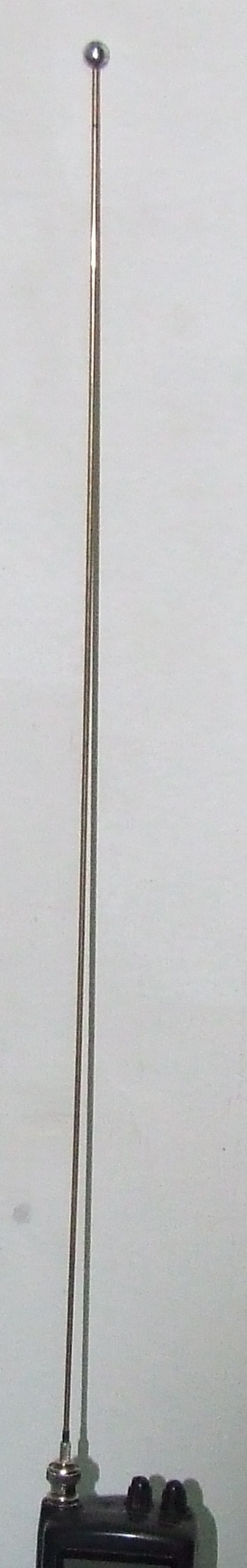

אורך הגל אצלי יצא בקירוב 2 מטרים. לא פרקטי להכין אנטנה כ"כ ארוכה ולכן קיצרתי אותה לרבע מאורך הגל (~50 ס"מ).
חשוב לדעת - אסור סתם לקצר את האנטנה. מותר לה להיות באורכים של חצי אורך גל ורבע אורך גל. (ואולי גם שמינית וכו', אבל אני לא בטוח לגבי זה)

נותר לשים חרוז פלסטיק בקצה האנטנה כדי שלא נוציא לאף אחד עין.

אחרי בדיקה שעשיתי בשכונה, גיליתי שהטווח גדל כמעט פי 2 לעומת האנטנה המקורית (16 ס"מ).
אני לא יודע עד כמה זה מדוייק מפני שהבדיקה היתה בשטח בנוי, בעוד שרצוי שאני אבדוק את ההבדלים בשטח.

את זה כבר נבדוק בתחרות הקרובה

[yoram_f]

אהלן

אפשרי ופשוט ב 72MHz .

אל תנסו ב 2.4GHz !!

יורם

[Kalim3ro]

זה נראה כמו אנטנת לונג של מכשיר קשר צה"לי...אם אתה צריך יש לי להשיג כאלה בכמויות..

[roydalal]

יכול להיות שאתה צודק ..השאלה אם זה שווה אתה ההשקעה שלך אתה הזמן שלך ואת האיכות של האנטנה..?אני פשוט הייתי מעדיף להזמין אנטנה כזאת שיחסית למקלט ולמשדרים היא לא מאד יקרה.. אבל שכל אחד יעשה את השיקולים שלו..בכל מקרה תודה על הפרסום..

[Liav]

העבודה לקחה שעה לכל היותר, והעלות בסביבות ה-15 שקלים.

בתחרות היא הוכיחה את עצמה בגדול. טווח הקליטה השתפר פי 2 בערך.
טיסנים שנחתו מאוד רחוק נמצאו בקלות בעזרתה, בעוד שעם האנטנה הקצרה בקושי קלטו.

חוץ מהחיסרון העיקרי שלה - שהיא לא מתקפלת, אני מאוד מרוצה ממנה.

[gil43]

http://www.k1dwu.net/antennacalc.phtml
