הפרעות בשידור וידאו במערכת FPV 1.2GHZ

[עודד מזור]

על הקוואד מותקנת מערכת FPV בתדר 1.2GHZ (תדר 1080) ורדיו 2.4 FASST.

הרכיבים מרוחקים זה מזה עד כמה שאפשר.

בדיקת טווח עברה בהצלחה והקוואד טס היטב אך הוידאו מלא הפרעות עד כדי איבוד תמונה מפעם לפעם גם במרחקים קרובים של מספר עשרות מטרים.

אני יודע שוידאו בתדר 1.2 מקטין טווח רדיו 2.4 אך האם רדיו 2.4 גורם להפרעות בוידאו שמשודר ב-1.2 ?

הצעות ?

[Shlomi4046]

פשוט מאוד תרכוש פילטר שמיוחד עבור בעיות מהסוג שאתה מציין

http://www.rangevideo.com/index.php?...roducts_id=261

[ZigiStar]

היכן רכשת את המערכת?
האם יש הפרעות ווידאו גם כאשר אתה מרחיק את השלט מהמקלט על הקרקע?

[עודד מזור]

הפרעות הוידאו מופיעות במרחק של כ-10+ מטרים באויר. על הקרקע וידאו נקי. התדר שבחרתי אגב - 1080.

מערכת ה-FPV היא זו - http://www.lowpricerc.com/product_in...roducts_id=986
עם האנטנה הזו - http://www.lowpricerc.com/product_in...oducts_id=1337

[ZigiStar]

הפרעות הוידאו מופיעות במרחק של כ-10+ מטרים באויר. על הקרקע וידאו נקי. התדר שבחרתי אגב - 1080.

מערכת ה-FPV היא זו - http://www.lowpricerc.com/product_in...roducts_id=986
עם האנטנה הזו - http://www.lowpricerc.com/product_in...oducts_id=1337

אני מבין, אבל נניח שאתה במרחק של יותר מ-10 מטרים באוויר. האם יש הפרעות גם כשהשלט רחוק ממקלט ה-FPV?

[עודד מזור]

אהה... עכשיו אני מבין את שאלתך.
לא בדקתי ולא חשבתי על זה. אבדוק את העניין.

[עודד מזור]

אם הבנתי נכון אז הפילטר הזה מונע הפרעות רדיו בתדר 2.4. אצלי הבעיה הפוכה - הפרעות בשידור וידאו 1.2. האם גם למקרים אלו מיועד הפילטר ?

[guy1a]

2.4 זאת כפולה של 1.2 ויש בעיית הרמוניות.

ההמלצה הגורפת היא לקחת תדר וידאו שהוא שונה מתדר השלט,

72 -> 900 / 1.2 / 2.4 / 5.8
2.4 -> 900 / 5.8 / עם הסתייגות גם 1.3

חוצמיזה, יכולה להיות גם תקלה באנטנה ו/או בכבילה וכו' ...

[עודד מזור]

ברור לי עניין ההרמוניקה אך חשבתי שתופעה זו גורמת להפרעות רדיו והקטנת טווח טיסה (מה שאין אצלי, טווח מצויין) ולא פגיעה באיכות שידור הוידאו. אני מבין שזה עובד לשני הכיוונים ?

אגב, רבים ניסו מערכת זו והגיעו לטווחים מכובדים. אתחיל לשחק עם מיקום הרכיבים, החלפת תדר (1080, 1120...), החלפת אנטנה...

[alexk]

ההפרעה לא דו כיוונית, וגם אם כן המקלט 2.4 רק קולט ולא משדר וגם אם היה משדר (בהנחה וזה מקלט עם טלמטריה) זה לא בעוצמות כאלה שיכולות להפריע לוידאו.

בפילטר אמור לחתוך רק את ההפרעות שמשדר הוידאו מייצר יש לי את הפילטר הנ"ל אם אתה רוצה לבדוק בכל זאת אתה מוזמן אלי או לשטח...

אני מניח שמשדר הוידאו שלך נמצא ליד איזה אלקטרוניקה שמפריעה לו,הבקר, או החוטים שלו.

לפי מה שאתה מתאר ההפרעה לא באה לידי ביטוי על הקרקע מה שאומר שזה קורה בגלל האלקטרוניקה.

נסה 2 דברים :

1. תשים מוט מוגבה שיצא מאמצע הקוואד ושים עליו את משדר הוידאו.
2. תנסה לשים פרופים אחרים, גדולים יותר או קטנים יותר, יש מצב שהסיבוב של המנוע בריחוף גורם ליצירת תדר מפריע, על ידי שינוי הפרופ התדירות הזאת תשתנה.

[master_bebe]

ממליץ בחום, תקבע את האנטנה שתהייה קבועה ולא תוכל להתנדנד (מומלץ עם משהו לא מוליך ).

[עודד מזור]

הבעיה נפתרה -

שיניתי את מיקומו ואף הרחקתי את משדר הוידאו ללא הועיל ואז החלפתי את האנטנה ה"משודרגת" לאנטנה הסטנדרטית שמגיעה עם הערכה (אנטנה 1.2 היא די בומבה ולכן החלפתי לאנטנה המשודרגת) והופ, הכל הסתדר, וידאו חלק ללא הפרעות.

תודה על ההצעות המעולות וכמובן להימנע מהאנטנה שבקישור בכל תוקף.

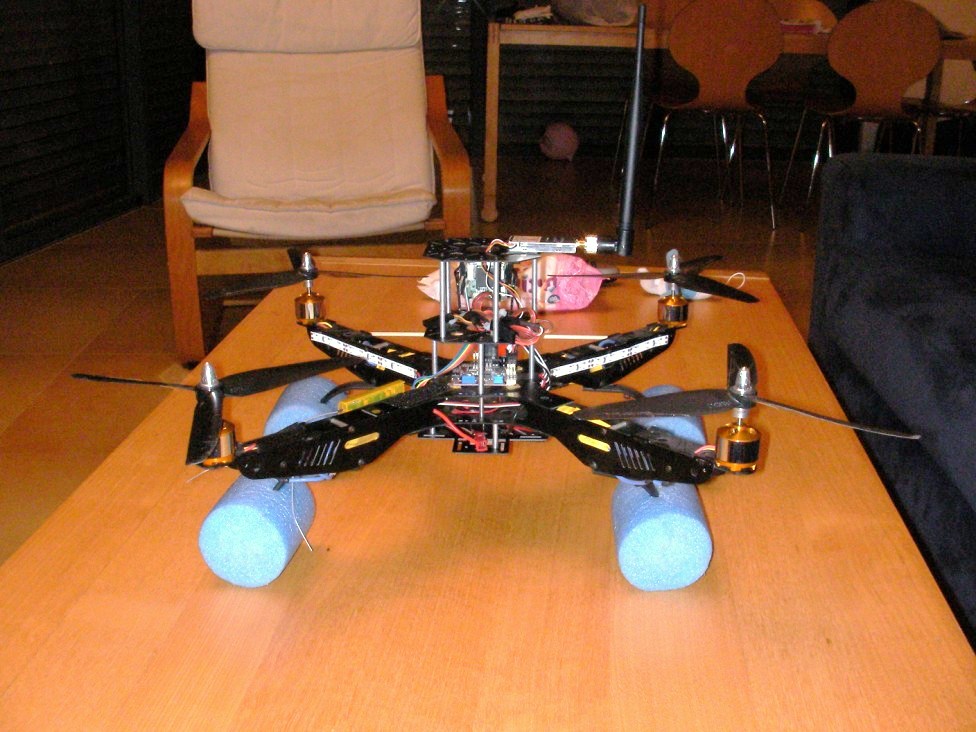

מצורפת תמונה של הקוואד FPV שלי עם האנטנה הסטנדרטית.

[guy1a]

מוזר מה שאתה אומר
יש לי את האנטנה הזאת כמובן מתאימה ל 900 מה"צ והשידור ללא רבב ...

אבל אני שמח שניפתרה הבעיה

אפשר להתקדם לשלב הבא !

[tomer_inbar]

יש לי מערכת FPV 1.2Ghz בעוצמה מאוד גבוהה שפועלת ביחד עם Futaba 2.4Ghz.
בחרתי את התדר הנמוך ביותר (8 ערוצים - 1010Mhz) במערכת ה-FPV וכמעט שאין הפרעות.
יש הפרעות כאשר הטיסן נוטה על הצד ולפעמים איבוד רגעי של וידאו.
אני מתכנן לפתור את הבעיה בעתיד כאשר אשתמש בפילטר כמו של RV ובאנטנה יעודית.
