תיקונים ושינויים בהרכבת שילדת טריקופטר Talon V1.0 של טורניג'י
אתמול בעת ההרכבה של "Turnigy Talon Tricopter (V1.0) Carbon Fiber Frame"
http://www.hobbyking.com/hobbyking/s...ber_Frame.html
התגלו 3 בעיות:
בעייה 1#:
שני צינורות הקרבון לזרועות המתקפלות לא נכנסו לתושבות בצד מרכז הכלי (אלו עם הקפיץ), מסתבר שישנה מדרגגה קטנה בתוך הקדח שבתושבות.
פתרון: שיוף בנייר לטש להורדת המדרגה.
בעייה 2#:
באחת מתושבות המנועים (צד) חסרו שני תבריגים לסקיד.
פתרון: שימוש במברז M3
בעייה 3#, החמורה מכולן:
בתושבת מנוע/סרוו אחורי, כנראה שהמנגנון תוכנן ע"י שיכור בבוקרו של יום שני.
בצורת/בסדר ההרכבה כפי שתוכנן אין כל משמעות למיסבים, הציר פשוט תקוע.

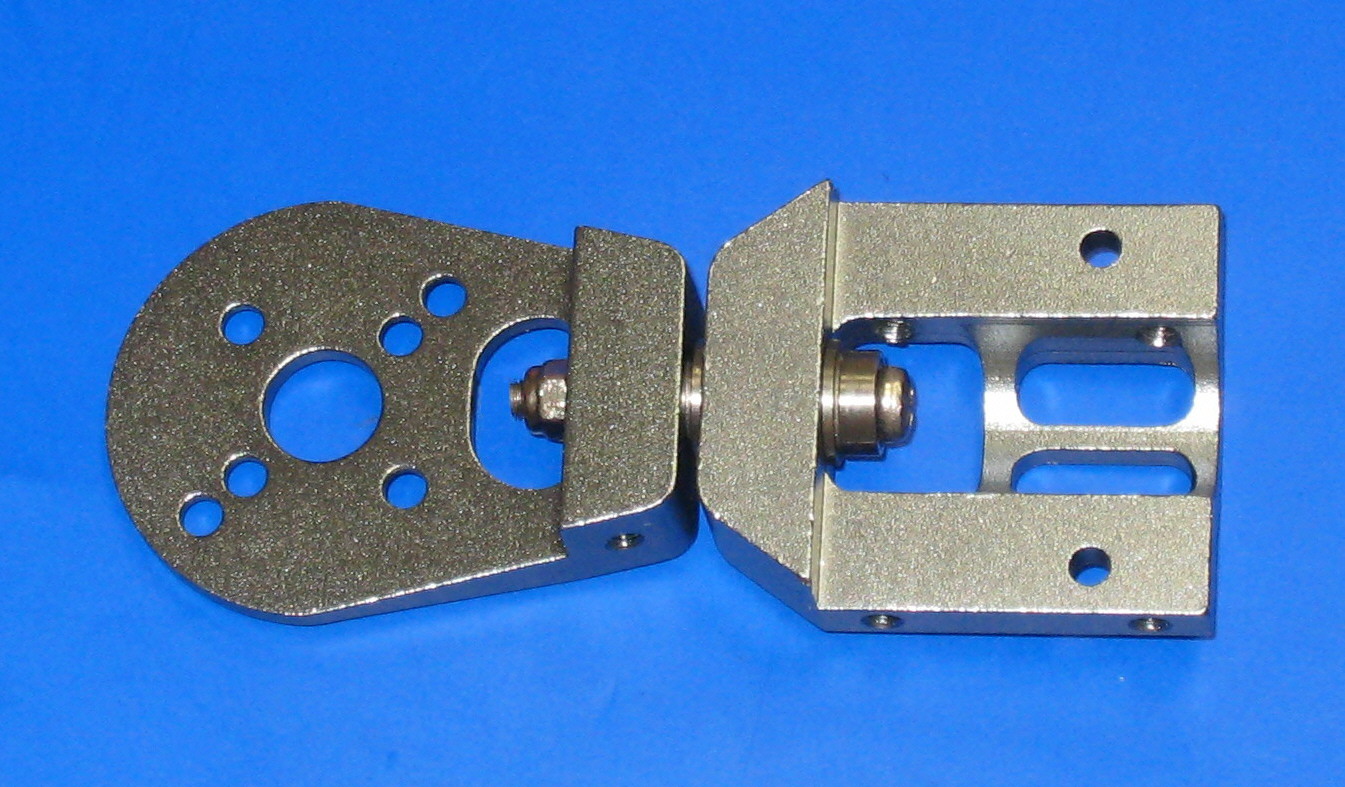

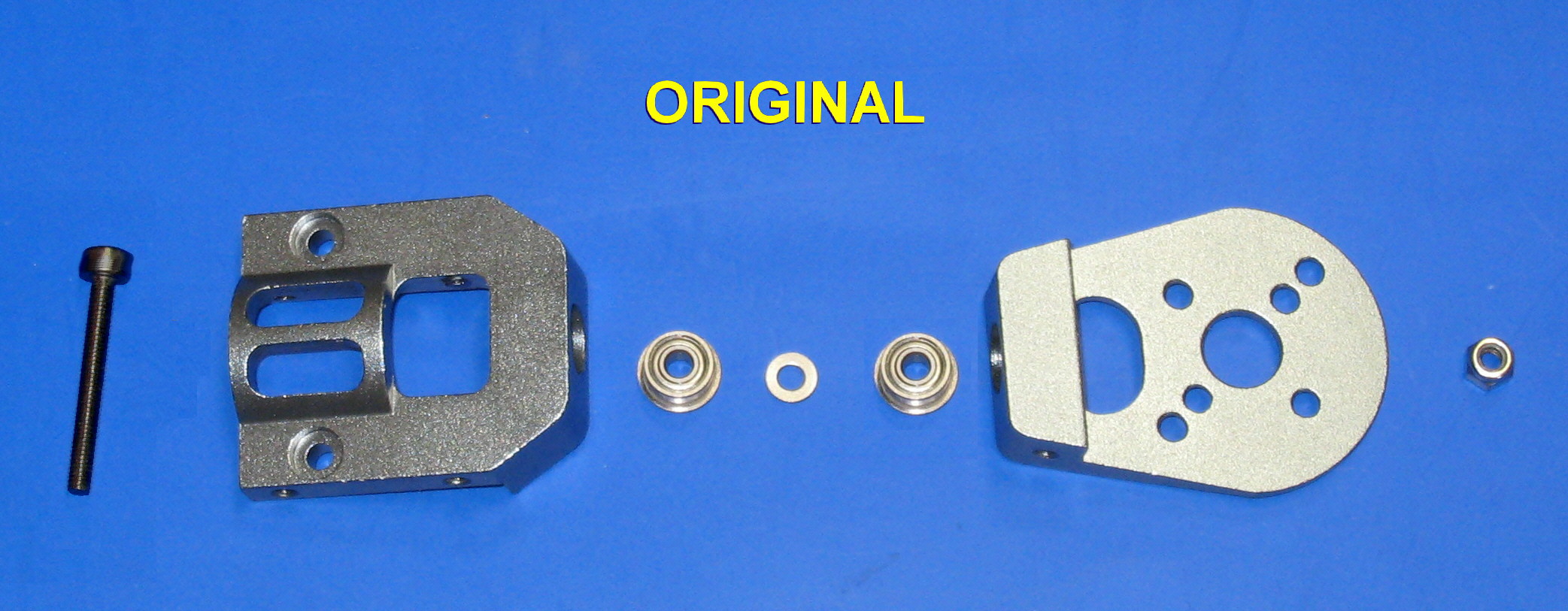

פתרון: מוצג בתמונות מקור מול שינוי,
הערות:
* במקום אום ה- M4 שבצילום, ניתן להשתמש בשייבות 3MM ע"מ ליצור את המרווח המתאים.
* עקב השינויי בורג ה- M3 המקורי קצר מידי ויש להחליפו באחר.
* היות והמיסבים המקוריים אינם מיועדים ללחץ צירי (אקסיאלי), לכן רצוי לא לסגור את הבורג בחוזקה.

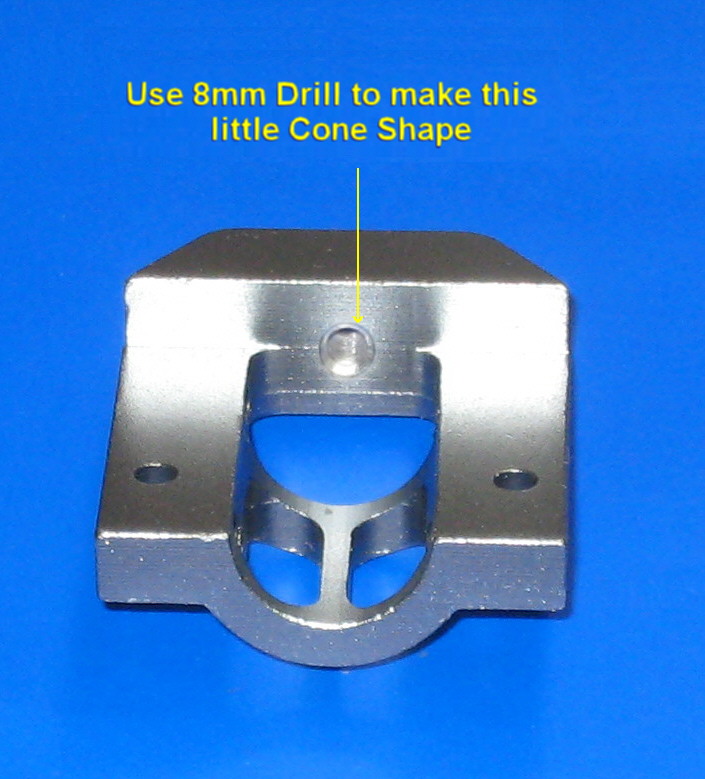

* את הפאזה הקטנה כמו שבצילום יש לבצע בעזרתו האדיבה של מקדח 7-8 מ"מ ביד (ללא מקדחה).
ראוי לציין, שינוי זה הוא אינו הפתרון האולטימטיוי אלא פתרון ביניים סביר בלבד.
אם בהמשך למה שמצויין מעלה בכל זאת רוצים להרכיב את התושבת כמו השרטוט, זה פשוט לא ניתן, היות והכנסת הבורג (מכיוון תושבת המנוע) פשוט בלתי אפשרי, לכן אם מישהו רוצה להרכיב כמו במקור, יש להכניס את הבורג מכיוון הזרוע.

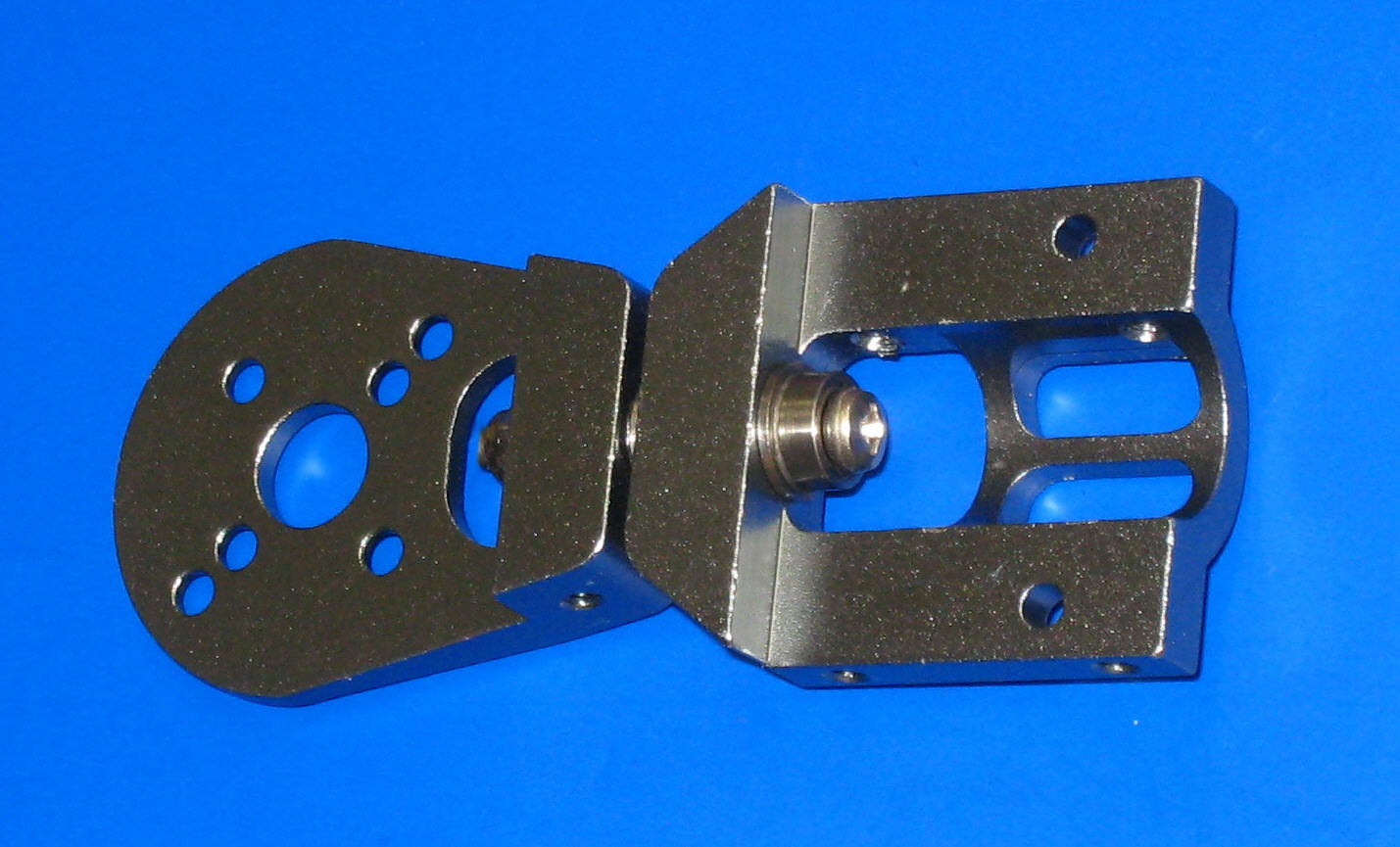

מצורפות, תמונה של לפני, באמצע ואחרי.
בהצלחה.
