שירשור בניה דגם " סנונית "
[RIGHT]ליפני כשנתיים התחלתי עם מסוק CopterX450שאתגר אותי מאוד ,
לאחר מספר התרסקויות וזמן לא מבוטל של לימוד עצמי באתרים ובפורום על המינוחים של עולם האלקטרוניקה השלט והמסוקים,
וזמן לא מבוטל בכלל של הרכבה שהתבצעה בביתו של דני מצוות "בית העלמין " לשעבר היום צוות נתב"ע (צוות מגובש תומך ועוזר) .
נדרשו ממני שעות רבות של אימונים בסימולטר ובשטח .
מאחר קורדינציה שלי לא משהו ... הבנתי שעדיף לי לעבור למשהו עדין יותר
ונמשכתי לעולם הרחפנים הרכבתי אחד שאבד בגלל איבוד אוריינטציה
החלטתי לבנות אחר יותר מורכב עם לוח מתקדם יותר של ARDUCOPTER עם FPV אני מאוד נהנה ממנו .
(עדיין חסר לי הרבה ידע/ניסיון בתחום ועדיין מרגש אותי לראות את הדבר הזה באוויר )
מכיוון שני נהנה מהלימוד האתגר והיצירה החלטתי לעבור לבנות טיסן לא כזה שקונים אלה כזה שבונים ונהנים מהבניה שלו .
כאילו בהזמנה עודד פתח שרשור שבו הוא מציע את הידע שלו לכל מי שמעוניין ופתח סדנא לבניה .
ו אני החלטתי לתעד את שלבי הבניה יתכן ויהיו לי הרבה טעויות אשמח אם תתקנו אותי
בכל מקרה הטיסן שהוחלט על ידי תשאול מהיר של עודד לגבי הצרכים שלי
הוחלט לבנות טיסן שיהיה קל לבניה וקל להטסה - מעולם לא הטסתי טיסן -מעולם לא בניתי משהו מבלזה
אני אציין את מה שנדרש עם לינקים לאתר או לחנות המתאימה לאחר שאשתמש ולא רשימת קניות לפני
שרשור הבניה
שם הטיסן סנונית
מעצב הטיסן עודד wind556
תוכניות לבנית הטיסן סונינית 1 וגם 2+3 נמצאים בקישור הזה
סקיצה סופית של "הסנונית" נמצא עדיין במחשבו של עודד יעלה בהמשך
לאחר שעוצב הדגם לא כזה שקיים בשוק הוחלט על הפרופיל על פי אופי הטיסה הצפוי והגודל (את הפרופיל בחר עודד מאחד האתרים דוגמה לאתר כזה
פרופילי כנף
http://www.worldofkrauss.com/foils/list
השוואה של פרופילי כנף
http://www.worldofkrauss.com/foils/compare
לאחר שנבחר הפרופיל המתאים הוא הועתק ציור על דף ניר
הפרופיל הנבחר במקרה שלי הוא פרופיל כזה שיהיה קל לבניה וישמש לטיסן מתחילם כלומר שיעבוד טוב לטיסות רגועות יותר
זה הפרופיל שנבחר וציור על דף
לאחר מכן הפרופיל מודבק לדקקט תעופתי ונחתך ליצירת תבנית
בתחילה חיתוך גס
Uploaded with ImageShack.us
לאחר מכן משיפים את הצורה בדיוק רב יותר
וכך נראה הפרופיל לאחר הוצאת המדבקה וחיתוך הקצוות
הקצוות קוצצו כיוון שבמקום הקצה של שפת ההתקפה מחברים קורה מעץ קשיח ומשיפים בהתאם (תמונות והסברים בהמשך )
לאחר מכן חותכים מלוח בלזה 1.5m את הכמות של הפרופילים הנדרשת במקרה שלי אורך הכנף 150 או 160 כאשר יש דאדרל בכל קצה כנף של 15 סמ'
המרחק בין הפרופילים הוא של 5 סמ'
חיתוך עם סקלפל 11 נרכש מחנות מעבדה
עדיף 2 סכינים האחד לתחילת החיתוך והשני להמשך כאשר קרובים לקצה החיתוך בכדי לא להכהות את הלהב
משך זמן יצור כל פרופיל כדקה
יש לבחון את לחות הבלזה ולהחליט כיצד ואיזה קצה ישמש כבסיס לפרופילים
בדיקה שהלוח אכן ישר זווית 90
הבדיקה אם ישר גם לרוחב וגם לאורך במידה ולא ליישר
במידה ולא יש לישר
לוח זה לא ישר לכן יישרתי וכמובן בודק אם יש סדקים או פיצוצים בבלזה בקצה
Uploaded with ImageShack.us
מסמן קו כל 5 סמ' מהקצה לקצה כך שהסרגל נשאר תמיד מהאפס והלאה ולא סימון מהקו האחרון שסימנתי
למנוע טעות מצטברת (טיפ חשוב של עודד ) לדגמים עם שיפוע משתנה זה מאוד חשוב לדגם הזה פחות אבל עדיף לשאוף תמיד לפחות עוותים
לאחר שסימנתי כל לוח 65 סמ' אולי יקוצר ל60
סימנתי את הכיוון שלהם שיהיה זהה מבחינת קווי הבלזה והחלק החזק יותר הצפוף יותר כלפי חוץ בשני הלוחות בשאיפה לסימטריות
בקבוקים למילוי אחד בעלות של 14.5 שח עם ראש ברזל להברגה והשני בעלות של 4.5 שח לא יודע מה טוב יותר ונוח יותר
דבק "הדבק" נרכש מהמפעל ישירות עלות 1 ליטר 74 שח בעיקרון לא מוכרים ליחידים או בכמות של פחות מגלון בעלות של 300 שח בערך "עשו לי טובה" ומכרו ליטר
ממש הוציאו מהחבית דרך הברז נזל ממש לאט עד שחיברו מדחס אוויר בפתח עליון של החבית בכדי שהזרימה תהיה מהירה
סרגלים ממנמ בכפר סבא מטר בעלות של 29 שח 50 סמ' בעלות של 18 שח
הוספתי את הקישור להסברים ולקובץ המפורט של עודד
אבל בכל זאת החלטתי להוסיף תמונה של מראה הסונינית 1
Uploaded with ImageShack.us
בסיס חצי הכנף נראה בתמנוה מסומן עם עווט שיתישר עם הדבקת הפרופלים
Uploaded with ImageShack.us
בדיקה נוספת שקורה ישרה ללא עווטים ובאורך המתאים
Uploaded with ImageShack.us
לאחר מכן הדבקה עם דבק "הדבק"
יתרון שלא מתיבש מהר כך ניתן לכוון ולתפוס את הקורה
Uploaded with ImageShack.us
Uploaded with ImageShack.us
Uploaded with ImageShack.us
הסכמה של הכנף מסקיצה והתכנון של עודד
זה השלב בו אני נמצא
Uploaded with ImageShack.us
לאחר ההדבקה של שפת ההתקפה
אני בודק עם הפרופלים את המיקום המדיוק של קורת הקרבון
Uploaded with ImageShack.us
Uploaded with ImageShack.us
לאחר ההדבקה והחיתוך
Uploaded with ImageShack.us
לפני הדבקה בדיקה של הקרבון שיוף השגם היכן שצריך
Uploaded with ImageShack.us
בדיקת הקיר לחיזוק הפרופלים
ושיוף במידת בצורך (אולי בדיעבד היה עדיךף להדביק אותם עם הדבקת הפרופלים )
Uploaded with ImageShack.us
חציץ בלזה בין קורות הקרבון עם כיוון סיבים אנכיים
בהתאמה הקיצוץ בפינות כיוון שעל הקרבון הוספתי דבר אפוקסי כיוון שיש רוח
Uploaded with ImageShack.us
כך זה נראה לאחר ההדבקה
Uploaded with ImageShack.us
ישור החלק הקדמי של הכנף לטובת הדבקת בלזה
Uploaded with ImageShack.us
הדבקה של הבלזה ליצירת הקופסה
יש לשאוף שיהיה מגע ככל הניתן
הדבקה על הפרופלים נקודות אחיזה לטובת הטפט
תחילת הגוף
המשך ....
הדבקת קורות בלזה לשפת התקפה ולקצה זנב
התמונה של הקורות לפני ההדבקה
הדבקה של החלק האחורי של הזנב עם דבק מהיר יש להדביק קצה אחד של הקורה לפרופיל
הדבקה לקצה אחד בגלל שהפרופיל יכול להיות עקום ולכן כאשר מדביקים לקצה אחד ולאחר לקצה השני אפשר לישר באמצעות הקורה
לאחר ההדבקה של שני הקצוות
הדבקת שפת תקיפה בלזה
הדבקה שפת תקיפה בלזה עם גומיות
מקצוע שפת תקיפה
תמונת פרופיל לאחר חיבור ושיוף הבלזה
הדבקת קורת אורן
לאחר השיוף
פרופיל כנף מהמצגת של עודד
זנב
אז כפי שציינתי לאחר קפיצה לעודד הוחלט לפרק את הסיים של הכנף
כך זה נראה לאחר הפרוק של עודד
לפרוק של חלק מודבק יש להזליף אציטון להחלשת האזור המודבק
לאחר מכן הגעתי הבייתה והמשכתי את הפרוק בכנף השנייה
שמתי הרבה אציטון לכן פרקתי ללא סקלפל
כיוון שהפרוק הוא לא ישר בקצה הכנף ישרתי את בל הקצוות של הפרופלים באמצעות שבלונה בכדי שתהיה אחידות
ושיוף בהתאם לאורך השבלנונה כך בשני הכנפיים
חיברתי סיים חדש לכנפיים הפעם חיברתי רק על השולחן ורק לאחר הדבקת השלמה של בלזה 1.5 על הפרופיל (אצלם ואוסיף)
כמו כן גם פרקתי את הזנב כיוון שלדעת עודד 6 ממ זה עבה מידי והמבנה לא גאוטי

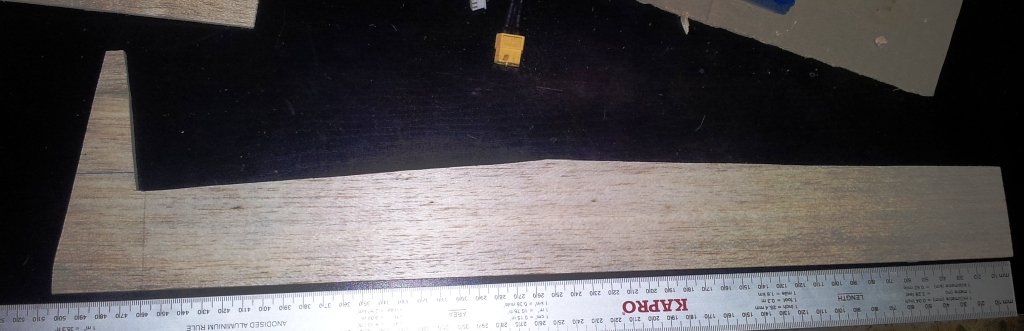

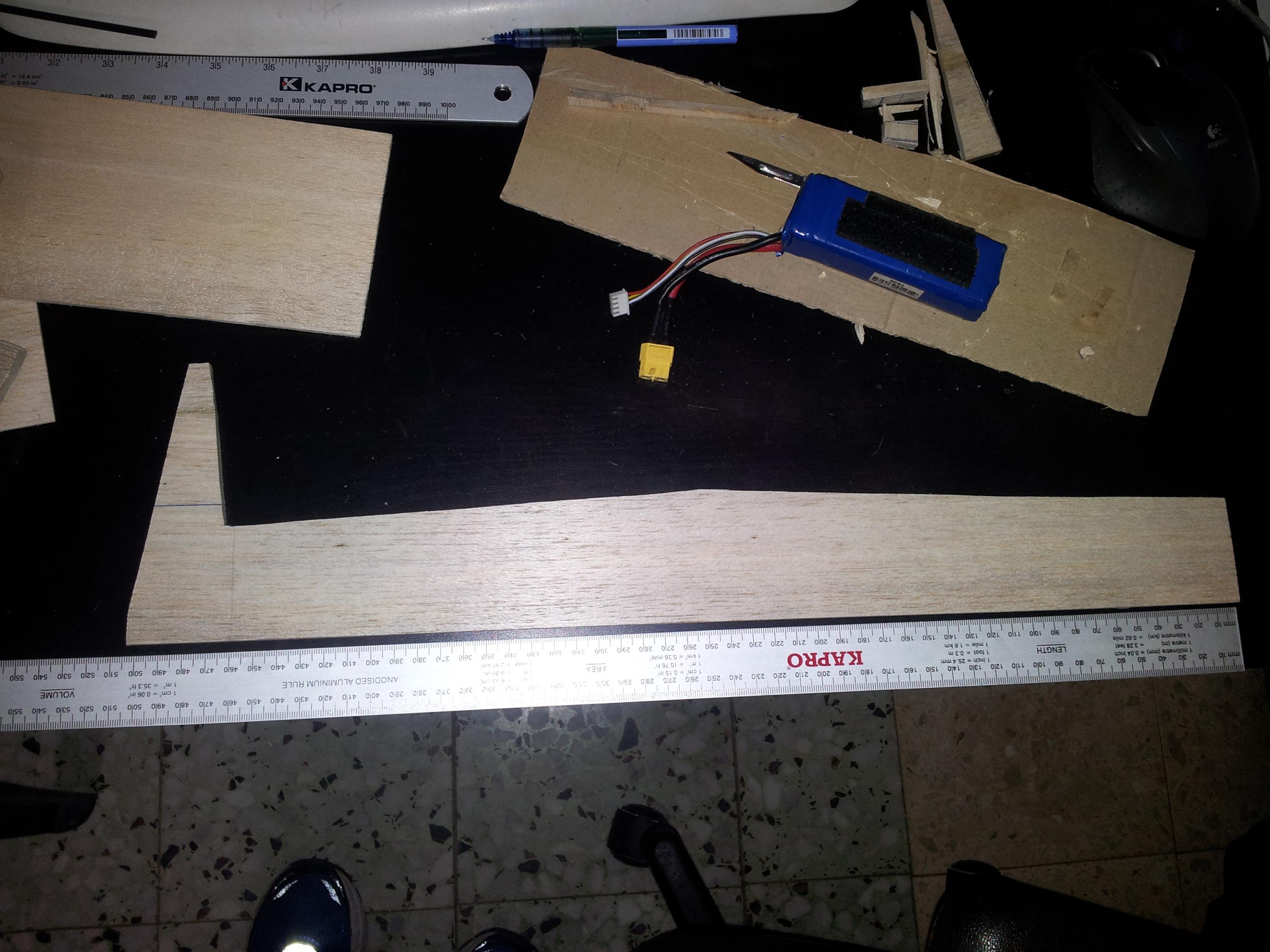

לכן אני הדבקתי זנב חדש אעלה תמונות מחר
סקלפל ידית בעלות של 12 שח
סקלפל חבילה של 100 סכנים מספר 11 בעלות של 75 שח
לוחות בלזה בשימוש עד לשלב זה 3 עם שאריות קטנות בעצת עודד לא לזרוק כלום
1 מטר ניר שיוף גס + אחד מטר ניר שיוף עדין = 5 שח ל2 מטר
* בסוף השירשור או במהלך הבניה אני אסדר כך שיהיה מובן יותר
נכון לרגע זה קיבלתי חבילה מהובי קינג
סקידים כ 2$
http://www.hobbyking.com/hobbyking/s...idProduct=8703
מגהץ כ 19
http://www.hobbyking.com/hobbyking/s...idProduct=8507
משייף כ4 $
http://www.hobbyking.com/hobbyking/s...dProduct=12440
סכינים
http://www.hobbyking.com/hobbyking/s...dProduct=23458
מארך לסרוו כ2$
http://www.hobbyking.com/hobbyking/s...dProduct=20959
לינק 1.5 $
http://www.hobbyking.com/hobbyking/s...idProduct=8519
הורן 1$
http://www.hobbyking.com/hobbyking/s...idProduct=8419
מגנטים כ 2$
http://www.hobbyking.com/hobbyking/s...idProduct=7645
ברגים 2 $
http://www.hobbyking.com/hobbyking/s...idProduct=6989
טפט כ 8$
http://www.hobbyking.com/hobbyking/s...idProduct=6739
סלוטיפ 4$
http://www.hobbyking.com/hobbyking/s...dProduct=25886
סרוו X 7 = 30$
http://www.hobbyking.com/hobbyking/s...dProduct=14458
צלופן 8$
http://www.hobbyking.com/hobbyking/s...idProduct=6701
משייף כ 4$
http://www.hobbyking.com/hobbyking/s...dProduct=11674
סהכ כ90$ כלים + אלקטרוניקה מהסיני
מנוע - יש
בקר -יש
סוללה יש
ללא פרופ חסר
ללא מקלט + משדר יש (מקלט סיני תואם לHITECH 9 )
ממתין לקורות קרבון
דבק ציאנו חסר
