טווין המר FPV - סקירה
הבטחתי סקירה...
אז ככה:
בראשית היה טויון המר סטוק:
מנוע בראשד 15 ליפופים, גלגלי 1.9 ועוד ועוד...
אפשר לקרוא על המקור רבות פה: http://www.efly.co.il/forums/showthr...3%F9-%F9%EC%E9
קניתי את הרכב הזה כי תחום ה FPV מעניין אותי אבל לא בראש שלי לחזור להטיס ולכן הרעיון הוא לקחת רכב איטי יחסית אך בעל עבירות טובה ולהביא אותו לנסיעה ב FPV
הרכב קיבל חבילת שידרוגים שכוללת:
מנוע+בקר אוריון 7.5T בעלי 5400 KV +שינוי יחס העברה מ 23/68 ל 18/78

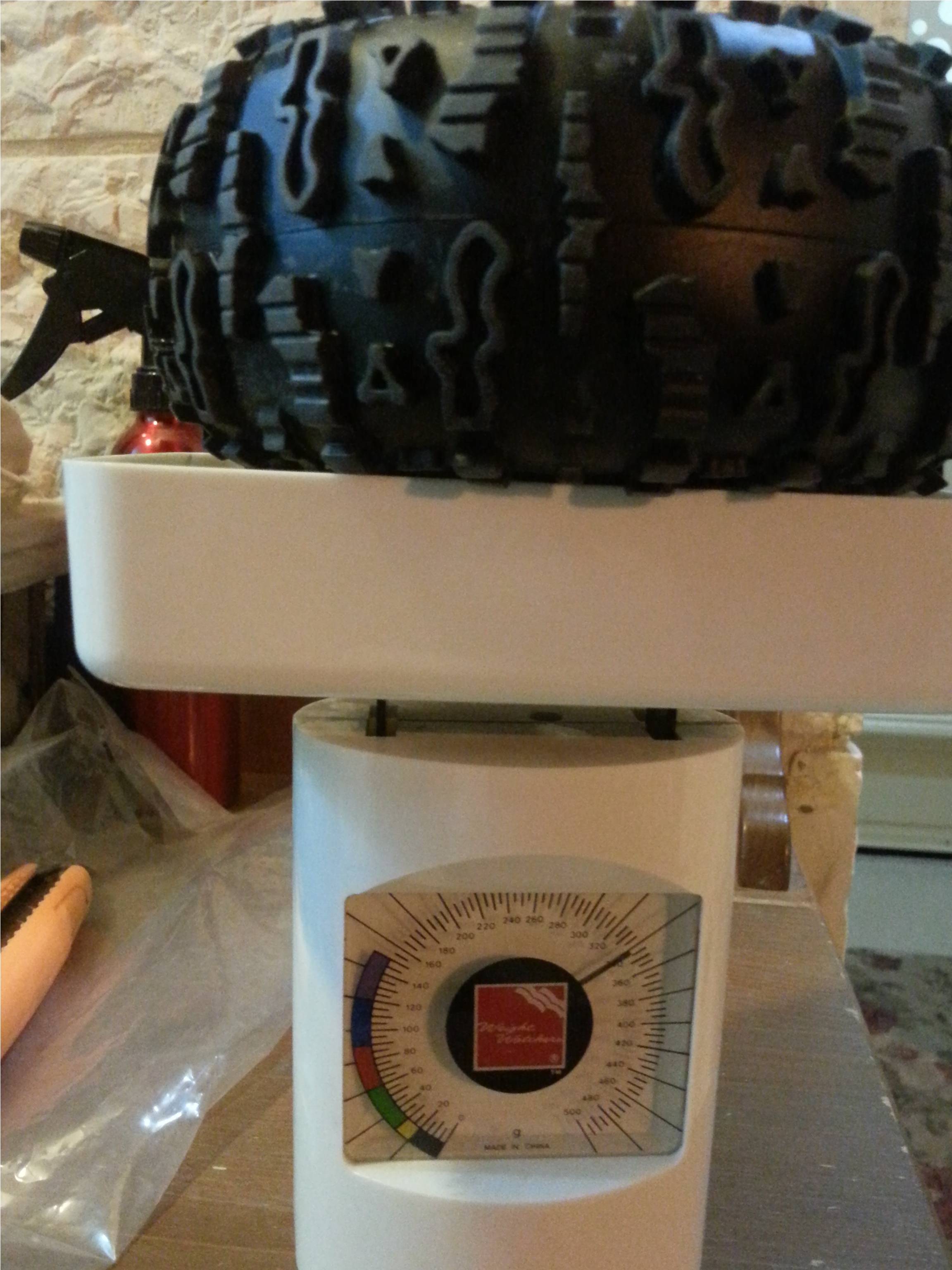

צמיגי 2.2 במשקל+משקולות במשקל של 230 גרם לצמיג [באדיבות עידן]
סרוו סאובקס 1283 [אלומיניום] בעל כוח של 25 ק"ג
סרוו דיגיטאלי להעברת היליכים של מולטיפלקס
סט גלגלי שיניים כולל מפלדה [אני לא בטוח שצריך אבל התחלתי לשמוע "רעשים" של שיניים מקפצות]
סוללות שורטי פאק [מידה חדשה יחסית]של 2 תאים: http://www.rc-mushroom.com/product_i...na-110-p-26010
ועל כל זה מנצח שלט 9 ערוצים וותיק של פוטאבה T9CAP בתדר 72... [יש לי גם מודול 2.4 אבל אין לי מקלט]

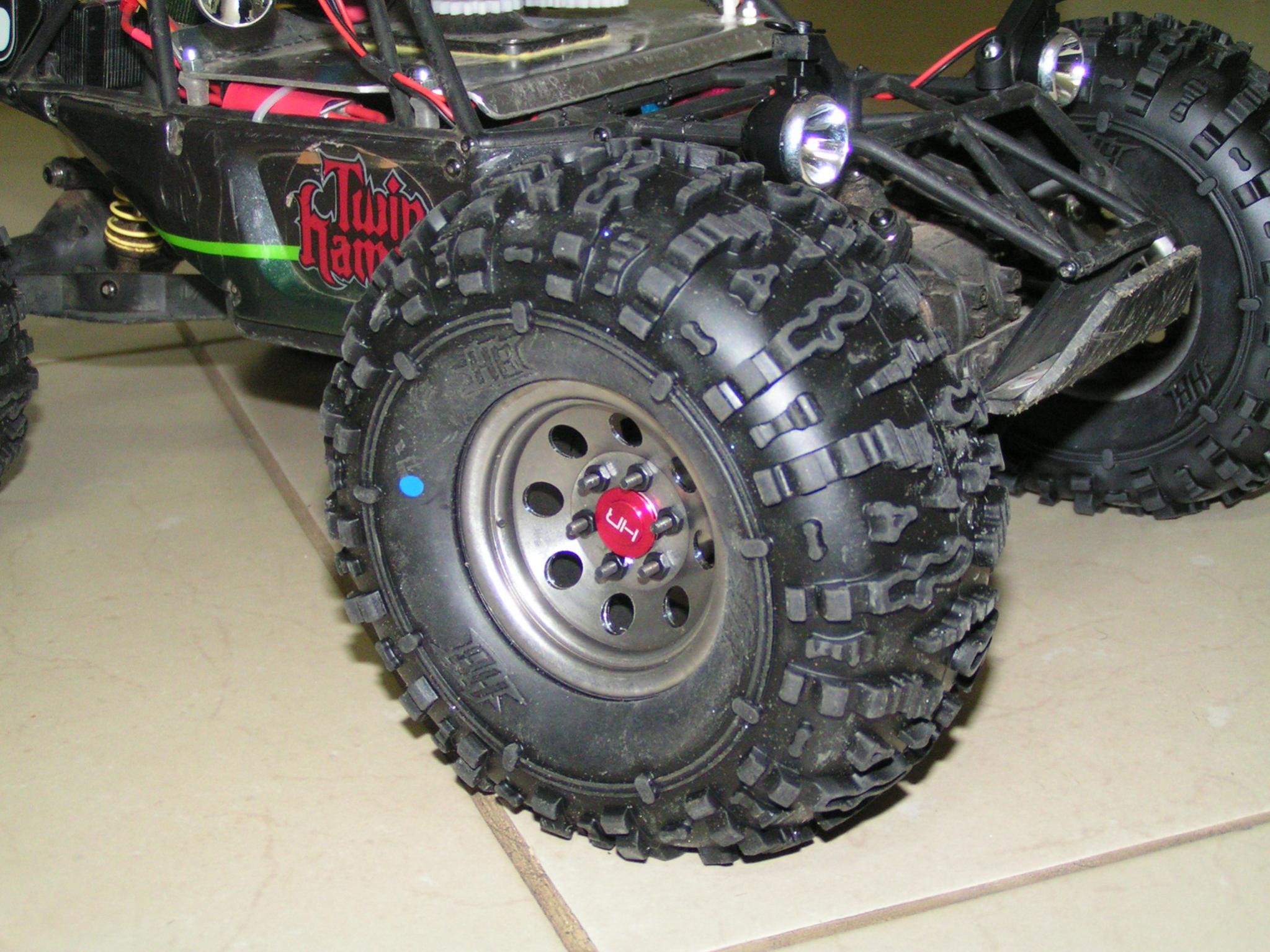

קצת תמונות:
אחרי ששטפנו את העיניים נמשיך...הרי לא בגלל הרכב התכנסנו פה...אלא בגלל ה FPV
עשיתי לא מעט ניסיונות...
בהתחלה נסעתי עם מצלמה סטאטית והרכב נראה כך:
כמו צייד משחרר לטרף...
אבל אי אפשר להסיע כך...איכות התמונה טובה אבל אין אפשרות לסוע רוורס או להביט על מכשולים
לאחר סקר שוק קצר מצאתי את המוצרים האלו:
גימבל/פאן טילט:http://www.boscamhobby.com/pan-tilt/...l#.UrSsD38ScaB
מצלמה:http://www.boscamhobby.com/cameras/hd19.html
למצלמה יש איכות מצויינת כפי שניתן לראות בסירטון הראשון שהורדתי ב HD:
שימו לב שבסירטון אפשר עוד להפעיל מצב של HD ON כך שזה עדיין לא שיא האיכות

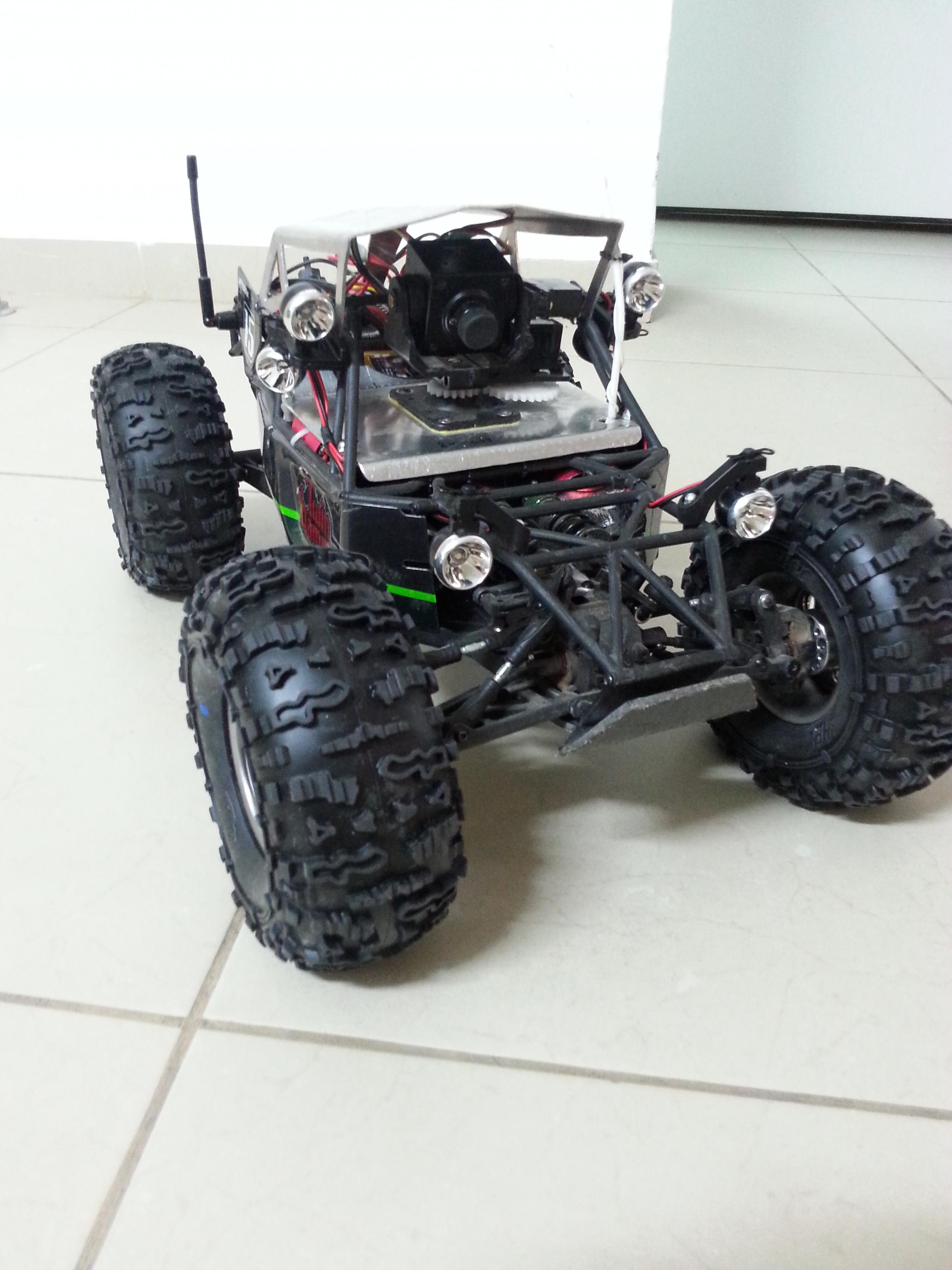

כדי למקם את המצלמה הייתי צריך להסיר חלק מהמבנה הקיים של הרכב ולבנות לו בסיס וגג חדש:
הבסיס והגג בנויים מאלומיניום
קל לעיבוד ומרים כמה שפחות את מרכז הכובד.
הרעיון הוא להגן על המצלמה והמערכת שלה ממכות ועצמים זרים [עד כמה שניתן] ולהראות כרכב [עד כמה שניתן]
השו"ס העיקרי פה הוא תנועת המצלמה בה ניתן לראות את כל 4 הגלגלים של הרכב
כמו שאמרתי יש לי שלט פוטאבה 9 ערוצים:
סטיק ימני = נהיגה[קדימה אחורה/שמאלה ימינה]
סטיק שמאלי = מצלמה [למעלה למטה [כ 45 מעלות לכל צד] ימינה שמאלה כ140 מעלות לכל צד]]
מה עוד יש?
ערוץ 5= הילוכים [הילוך איטי>ניוטראל>הילוך מהיר]
ערוץ/מפסק נוסף= גרף מצערת לזחילה או לנסיעה אגרסיבית יותר
ואחרון חביב מפסק לשליטה על המצלמה: צילום סטילס או וידאו
הנה דוגמה לצילום סטילס:
אני עוד לא מכיר את כל הפונקציות במצלמה כך שאני מעריך שהאיכות תשתפר בהמשך...
