היי,
היום איציק ואני השתעשענו ברעיון של מה צריך להיות ה SETUP של רחפן שיכול להרים אדם ששוקל 80 ק"ג(+משקל לא ידוע של שלדה)
מה ה SETUP שהייתם מזמינים מהסיני בשביל פרויקט כזה?
כמובן שנתחיל בחצי גודל ולשם כך יש פה להרבה חברי פורום ילדים אמיצים..
בואו נריץ את השרשור ההזוי הזה..
גנבי רעיונות, אני השתעשעתי איתך על זה בשטח :o
אני מעריך כ200W לקילו אז אתה צריך כ16KW סה"כ או לחלק ל4 אז כל מנוע צריך להיות עמיד ב 4KW לערך.
התחלתי לדבר איתך על זה כי דבירתי על זה עם איציק בבוקר...
אפשר גם 8 מנועים.
8 כאלה:
http://www.hobbyking.com/hobbyking/s...dProduct=14427
ו-8 כאלה:
http://www.hobbyking.com/hobbyking/s...dProduct=14500
ואתה מסודר:D
השאלה היא מאיפה תשיג סוללה שיכולה להניע את המפלצת:confused:
יש שיטות פשוטות יותר להתאבד מאשר ברחפן עם ציוד מהסיני
ב80 קילו זה בערך רק סיני :D
שי שים לב המלצת על מנוע של 20 כ"ס+ ואני הצעתי כ21 כ"ס סה"כ.
בוא נלך על בטוח וניקח 120 קילו כPAYLOAD ואז צריך כ24KW חלקי 8 זה 3KW למנוע.
היות והמנועים זה מה שמחזיק אותך , אתה צריך קצת יתירות, אז אולי עדיף 16 מנועים זה נותן מנוע של 1500W (כבר סביר :)) למשל כזה: http://www.hobbycity.com/hobbycity/store/uh_viewItem.asp?idProduct=7071
http://www.hobbycity.com/hobbycity/s...SK5055-580.jpg
או
אז זהו.. שסוללה לא כל כך באה בחשבון. איציק הציע גנראטור שיהפוך דלק לחשמל.ציטוט:
נכתב במקור על ידי Shay
גם בזה אני לא מתמצא.. מישהו יודע מה גודל של גנראטור יעיל שיכול להפיק נגיד.. 30KW?
תרגע זה רק תיאורטי.. סתם משתעשע ברעיון. אני פחדן מדי לשטויות כאלו. מצד שני אם זה היה כתוב אולי יהיה מישהו אמיץ.ציטוט:
נכתב במקור על ידי dror
אני חושב שהמנועים ששי שם מתאימים יותר.. 8 כאלו ויהיה 60V על 100A - זה יוצר 6KV למנוע.. מספיק בהחלטציטוט:
נכתב במקור על ידי Boogle
אתם סתם מבזבזים אנרגיה :D
רחפן כזה כחול לבן כבר קיים ומוצג בעיתון הארץ השבוע. הוא אמור להיות דו תכליתי מרחף וטס אבל בינתיים הוא רק מרחפן ואמור לשאת שני בני אדם. יענו פרד אוירי.
אז סתכלו בעיתון הארץ :D:D:D
למה לא לשים מנועי בנזין?
במקום בקרים אפשר להשתמש בסרבואים.
ד"א לכל בעיית אמינות יש פתרון הנדסי. אני הייתי משתמש ב-8 מנועים עם תוכנה שיודעת לגלות מהר אם מנוע אחד אבד ולפצות.
שיט... עכשיו גרמת לי לחשוב. פתאום זה לא נראה כ"כ הזוי. אני אפילו יודע איך לעשות את זה. אבל נראה אתכם מרשיינים את זה :D
יש רק בעיה אחת... מה עושה מישהוא ששוקל יותר מ-80 קילו (ואל תגיד דיאטה!!!! - אני גבוה)
דרך אחרת להתאבד
http://www.youtube.com/watch?v=uNXh9...layer_embedded
ואגב כבר עובדים על כאלו
אמנון :|
[אר] האמת הפתעת אותי! לא חשבתי שקוראי ה"ארץ" מסתובבים אצלנו :Dציטוט:
נכתב במקור על ידי IttaiP
שמעתי על הפרוייק שהתחיל, אבדוק את הפרסומים.כן כן, גם אני קצת נמוך למשקלי!ציטוט:
נכתב במקור על ידי erazz
4 (או 8 לאוקטו) זה מכאניקה? (מדובר על סרבואים של מצערת)
עכשיו פתאום בא לי לעשות כזה. להשתמש ב-4 מנועי בנזין עם 4 סרבואים.... בטוח יהיה מעניין!
קשה לי להאמין שלמנועי דלק יש זמני החשה מהירים מספיק כדי לייצב בהצלחה רחפןציטוט:
נכתב במקור על ידי erazz
לעומת זאת אם תשים על כל פרופ מערכת לשינוי פסיעה..;):rolleyes::rolleyes::eek:
הוצאת לי את המילים מהפה...ציטוט:
נכתב במקור על ידי bendisar
בכל מקרה, אני ממליץ על טורבינה וגנרטור....
מנוע של בל 206 שוקל קצת פחות מ 80 ק"ג ונותן הספק של 310 עד 533 קילו-וואט
ייצא לך רחפן בגודל חדר. עם להבים של 2 מטר.
היה פעם Quad עם מנוע טורבינה, ראיתי את זה בדיון שהיה בזמנו ב-RCgroups ואין לי כוח לחפש.
על כל פנים כל הפרוייקטים שראיתי עד עכשיו הגיעו למסקנה שמעבר לגודל מסויים צריך variable pitch מפני שהאינרציה של המנוע + רוטור גדולה מדי ואין שליטה מספיק מהירה בדחף. לעניות דעתי (באמת עניות, אני לא ממש מבין בזה) מהרגע שהלכת על variable pitch כבר הפסדת. מכניקה של מסוק רגיל לא מסובכת בהרבה והיא מוכחת בשטח, אז למה Quad? הרי למען היתירות (אין אוטורוטציה!) תצטרך לשכפל את המכניקה הזו 8 פעמים!
דרור
למתעניינים:
מי מכיר? מי יודע?

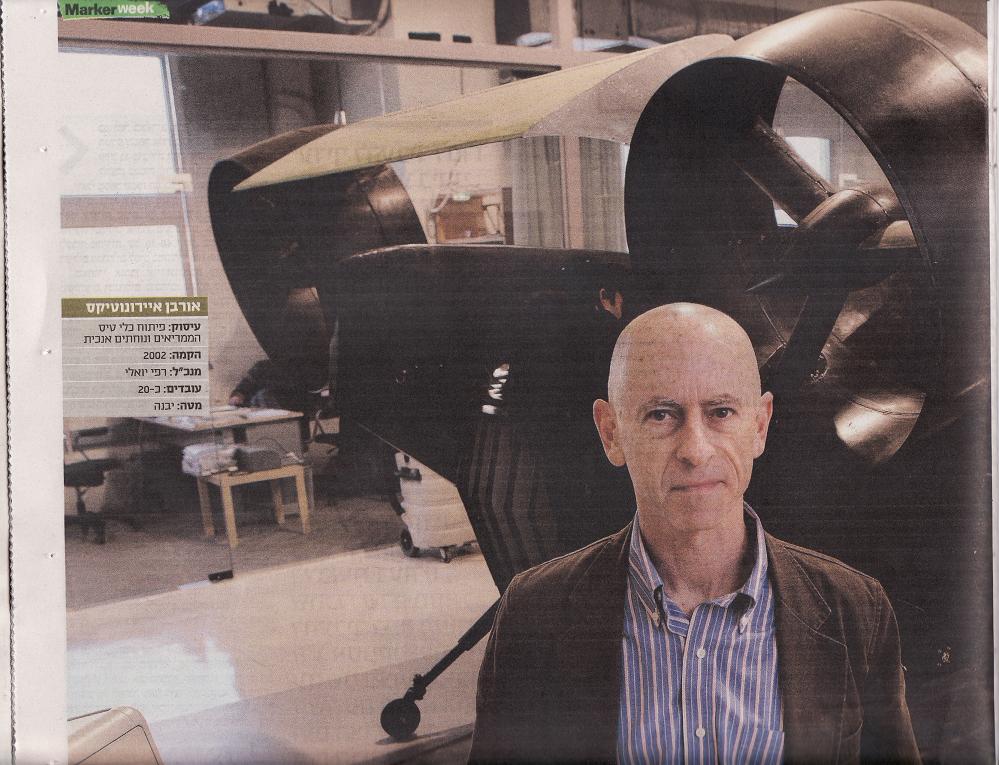

קובץ מצורף 38218
צילום מבצעי :D

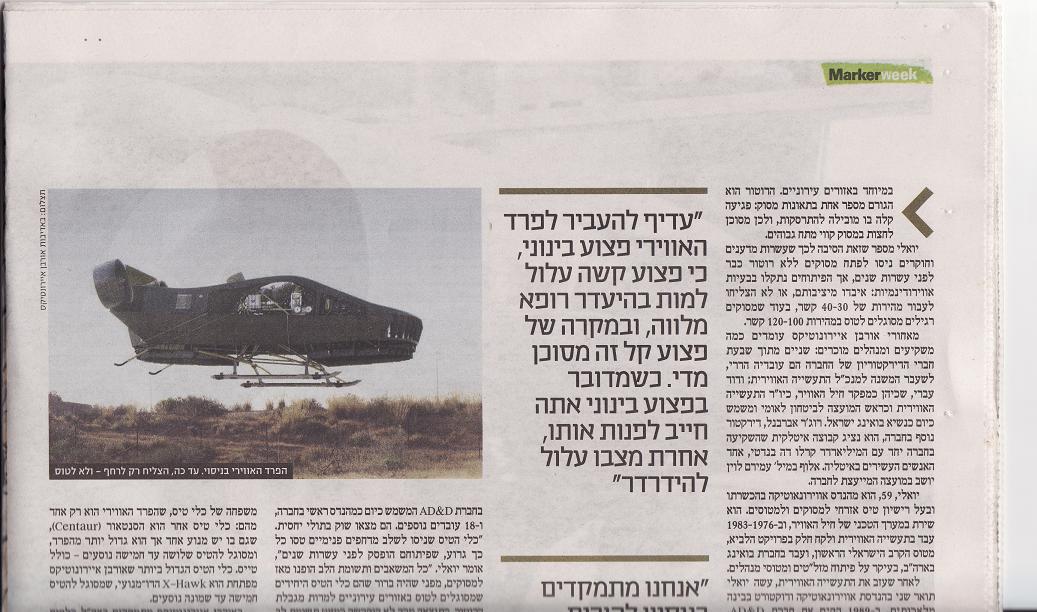

קובץ מצורף 38219
תכונות בסיסיות:

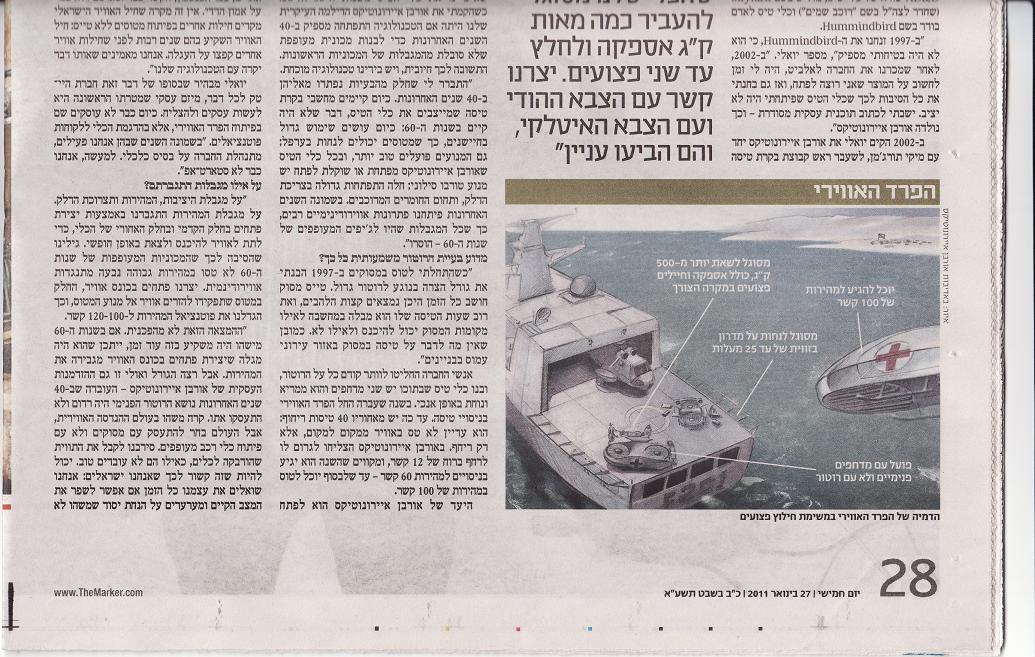

קובץ מצורף 38220
;)
והעיקר:
כשזה יהיה מבצעי וישחק את "האלמנט החמישי" אז הרחפנים שלנו יוכלו לטוס חפשי בעיר ולהביא תרופות לסבתא מבית המרקחת.
אז במקום להתעסק ברחפן אנושי צריך להתחיל לפמפם למשרד התחבורה התעופתי פרמטרים להוצאת רישוי ומספר אדום לכלים האוויריים שלנו.
זה variable pitch, כמעט בוודאות.
ומה עם זה ?
http://www.youtube.com/watch?v=Cgels591kXk&feature=related
השליטה בכיוון יותר נכונה אנרגטית (וכן יותר מסובכת)
הבנתי שזה כבר מגיע לכ 30 דקות טיסה
אמנון
אז גנראטור שנותן הספק של עשירית מזה ישקול 8 ק"ג? אתה מכיר כזה?ציטוט:
נכתב במקור על ידי master_bebe
סליחה רבותי,
1. אם יש VP אין בעיה לעשות אוטורוטציה !
2. ליתירות ברחפן , וגם הפחתת אינרציה הייתי בהחלט הולך על ריבוי מנועים קטנים, כך שמוות פתאומי של מנוע לא יהרוג אותך ויאפשר סגירת מנוע נגדי לצורך איזון ונחיתה.
3. מקור אנרגיה יכול לבוא מסוללות , אך לא מליפו, יש לחשוב על תאי דלק או סוללות בכימיה של רכבים היברידיים.
4. אנחנו כבר מדברים על משקל כלי של כ50-100 קילו לפני הPAYLOAD ....
עוד שנקל הלך :)
הנה פתרון לבעיית המשקל של תחנת הכוח.
http://www.youtube.com/watch?v=7-KczCp0OQ4
משהו בסגנון יכול לתת את חווית הטיסה מבלי הצורך להרים את תחנת הכוח לאוויר.
נראה כיף ופשוט. למה לא מביאים את זה לארץ ? :)ציטוט:
נכתב במקור על ידי igalr
יש 128 אלף סיבות לא להביא את זה לארץ
וזה עוד לפני משלוח מיסים ושער המרה.
http://www.youtube.com/watch?v=0snTqLQLpBA&feature=related
עכשיו נראה אותך טס עם זה מהבית לעבודה...
בנו כזה רחפן בארץ (עם מים) וטסתי עליו הוא היה מחובר לכבאית בתור מקור מיים.כיף ענק .
