אך מחשבים סלד ?? יש נוסחה כלשהיא ??
תודה מראש
Printable View
אך מחשבים סלד ?? יש נוסחה כלשהיא ??
תודה מראש
אוהדוס כל מה שתעשה לא ייתן לך תשובה נכונה. הסל"ד משתנה בזמן טיסה עקב שינוי העומס במצבי טיסה שונים.
גם אם משתמשים בבקר מהירות (מה שנקרא פה גוברנר) במצב בו המנוע לא מסוגל לספק את המהירות הדרושה
עקב עומס רב מידי - הסל"ד נופל.
אוהד, תספור את הסיבובים במשך דקה אחת.:p
באופן תיאורטי :ציטוט:
נכתב במקור על ידי ohadsh
KV*המתח של הסוללה=סל"ד מנוע
יחס תמסורת- גלגל גדול/גלגל קטן
מהירות ראש - סל"ד מנוע/יחס תמסורת*0.9
אם יש יותר מתמסורת אחת כמו בהוריקן, אזי יחס התמסורת:
יחס תמסורת ראשון*יחס תמסורת שני.
בהצלחה
מה הקשר, אז לא צריך לבדוק/לכוון את הסל"ד הנדרש? פשוט לטוס ב 100% מצערת??ציטוט:
נכתב במקור על ידי Yoav Lahav
סלד של מסוק הוא בחיים לא קבוע. הוא משתנה מסוללה לסוללה גם אם הסוללות חדשות מהמפעל.
זה תלוי ביחס הגיר, עומס על המנוע, פיץ, להבים, פלייבר/פלייברלס וכו'. בקיצור מדידה היא הכי טובה וגם אותה כך בערבון מוגבל.
אתה טועה ומטעה יואבציטוט:
נכתב במקור על ידי Yoav Lahav
במוד גברנור ובהנחה שאתה עובד עם סוללות שיודעות לעמוד בהספקים שהמסוק צריך או בזרמים שהמסוק צורך הרי שמדובר בנפילות סל"ד קטנות ביותר שמתוקנות כמעט מיידית ע"י הבקר.
כמה הנפילות הללו משמעותיות? זה כבר תלוי בסוג וטיב הבקר איתו אתה מטיס.
בכל מקרה את סל"ד הראש מומלץ למדוד ע"י ריחוף במקום ובדיקה בטכומטר אופטי.
הסיבה לבדיקה פשוטה, כל הטסה במהירות ראש מעבר למומלץ לדגם המסוק משמעותה ביזבוז הספק ומאמץ מיותר למסוק ולמערכות המיכניות/אלקטרוניות.
תגיד, מה אתה מחרטט לנו בשכל ?ציטוט:
נכתב במקור על ידי Yoav Lahav
יש מתח סוללה, יש נתוני מנוע ויש יחס תמסורת ועל פי כל אלו וניתן לחשב מהירות ראש בקירוב..
כל ההשפעות המשניות שציינת גורמות לשינויים רגעיים של כמה אחוזים בודדים במהירות הראש לכאן או לכאן במיוחד שיש לך גוברנור טוב שעל פי צריכת הזרם ועוד פרמטרים יודע לשער מה הסל"ד ברגע הנתון לפצות בהתאם..
אם יש לך מהירות ראש בסדר גודל של 2500 סל"ד אז שינויים רגעיים של 5%-10% לכאן ולכאן זה זניח.
תודה לכולם על התשובות
ואשמח לדעת מה הסלד המומלץ למסוק 450 ??
אוהד ,שורה תחתונה!
יחס תמסורת = מס' שיניים בגג"ש ראשי חלקי מס' שיניים פיניון
סיבובי עבודה = KV מנוע כפול וולטג' מתח ראשי (11.1 22.2)
סל"ד ראש במצערת 100% = לסיבובי עבודה חלקי יחס תמסורת כפול 0.9 (0.9 זה הפסדים ברך +-)
דוגמא לחישוב מהירות ראש ב 500:
מנוע 1800KV כלומר 1800 סיבובים לכל 1V
סוללה 6 תאים: 22.2V
פניון 12
גג"ש ראשי 162 כלומר יחס תמסורת 162/12=13.5
חישוב מהירות הראש:
1800*22.2
---------- ~ 3000 סל"ד
13.5
לא מדוייק מוטי,כל העסק הזה כפול 0.9 וזה יהיה = 2700
ציטוט:
נכתב במקור על ידי bartovmoti
כל העסק כפול 0.9 בשביל להגיע לנצילות מירבית של המנוע ולא בגלל הפסדים כלשהם..
בכל מקרה כל מה שנאמר כאן לגבי ההבדלים בין הסוללות והסל"ד המשתנה נכון, אבל חייבים הרי להתחיל מנקודת התחלה כלשהי ולכן חייבים לכוון את הסל"ד המשוער לפי הסטאפ לפני שמעלים מסוק לאויר, אח"כ אפשר לשחק עם זה קצת בהתאם לצורך, ובהחלט כדאי למדוד עם מכשיר מתאים את הסל"ד בפועל, אבל לרוב המטיסים החשמליים לדעתי אין בכלל מכשיר כזה.
מה הסל״ד המומלץ למסוק 500?
אני שאלתי קודם :)
בין 2200 ל 2500 זה אידיאלי, מעבר לכך מתחיל להתקרב לגבול המומלץ ע"פ החוברת..
אוהד מתוק אני חושב שזה רק סיבך אותך כל עניין התשובות שקיבלת האמת שזה ממש לא משנה באיזה מהירות הראש שלך נעףףףףףףףףףףףףףףף;):D
מוטי אני מציע שלא תגיד דברים שאינך מבין.
זה פורום ציבורי ושאתה מתבטא כך כולם רואים את הגסות שלך ואופן ההתנסחות של שוק הכרמל.
ולעניין:
KV ומתח נותנים לך מהירות ללא עומס. נקודה. מהירות זו משתנה באופן משמעותי כאשר מעמיסים את המנוע.
ובוודאי שאם העומס עולה בתמרונים המצריכים הספק רב מזה שקיים תגיע נקודה בה המנוע, הבקר והסוללה לא יוכלו לתת ההספק הדרוש לשמירת מהירות הראש. שום גוברנר טוב לא יעזור לך.
מהירות הראש תיפול. כמה היא תיפול זה כבר תלוי בהרבה פרמטרים כמו שכתבו פה.
מה שכן יעזור לך זה ללמוד את התאוריה של בקרת תנועה והנע חשמלי בצורה יסודית.
ציטוט:
נכתב במקור על ידי bartovmoti
איפה בדיוק אני טועה או מטעה?
כתבתי שנפילות הסל"ד יתרחשו אם המנוע לא יכול לספק את הדרוש.
ציטוט:
נכתב במקור על ידי ziki
אתה כותב שהסל"ד נופל בעומס וזה ממש לא נכון.ציטוט:
נכתב במקור על ידי Yoav Lahav
במערכת שמותאמת כמו שצריך למסוק מבחינת תאימות ועמידה בהספקים הסל"ד צריך להישמר ברזולוציה של 50-100 סל"ד ממהירות הראש האופטימלית.
במסוקי 90 ששם הסל"ד הוא באיזור 2000 הרי שמדובר בסטייה של עד 5%.
סטייה שכזו איננה נחשבת לנפילה ואיננה פוגעת בביצועים גם עבור מטיס 3D.
ובקשר לעניין המנוע שלא יכול לספק את הדרוש, לא רלוונטי בכלל.
שים מנוע מתאים והוא יעמוד בעומס הדרוש, לא לזה התכוון השואל ואתה נתת תשובה שהיא בכלל לא רלוונטית.
ציטוט:
נכתב במקור על ידי Yoav Lahav
כשמישהו בא בגישה של "למדתי בטכניון, אני חכם, וכולכם צריכים ללמוד ממני", משום מה דווקא שוק הכרמל יוצא ממני החוצה..
ואגב, גם לך לא יזיק ללמוד קצת משוק הכרמל ויש מה ללמוד, גם למי שסיים טכניון..
ולעניין, KV שכתוב על המנוע יהיה נכון כל עוד לא העמסת את המנוע מעבר ליכולת שלו, כלומר אם תנסה לסובב רוטור של יסעור עם מנוע של TREX500 כנראה שבאמת אין משמעות למס' ה KV..
אם תשים את המנוע המתאים על הכלי המתאים ותחבר אותו נכון אין שום בעיה להתייחס לנתון ה KV בחישוב סיבובי הראש כולל העומס!
מנתוני המנוע היבשים כמו KV , הספק ומומנט, ניתן לדעת בדיוק איזה רוטור/פרופלור הוא יכול לסובב מבלי שהסל"ד ירד, הכל מתבצע ע"י חישובים פשוטים של המרת אנרגיה שידועים לכל מהנדס חשמל או מכונות.
היצרנים של המנועים בתחום שלנו, יודעים בדיוק לכתוב לנו לאיזה כלי המנוע שיצרו יתאים לאחר שביצעו את החישובים האלה בשבילנו.
אתה יכול לבוא עם מד סל"ד ולמדוד את הסל"ד ולראות שהחישוב התיאורטי לפי כל הנתונים כולל נתוני ה KV יהיה מאד קרוב למציאות בשטח. כל החישוב ברור שנעשה בהנחות יסוד שאנחנו עובדים עם המנוע בתחום הלינארי ואפילו מתחשבים בהפסדים.
וכפי שכתבתי לך, החישוב נעשה ב ק י ר ו ב ולא זקוקים כאן לדיוק של מכון מחקר..
+1 למעט תיקון קטן.ציטוט:
נכתב במקור על ידי bartovmoti
מוטי, לא קוראים לזה כבר שוק הכרמל קוראים לזה שכונה :)
קח לדוגמה מכונית. אתה יכול להגיד שאתה נוסע במהירות 80 קמש. אבל בעליה
מהירות האוטו תרד והעומס על המנוע יגדל ולא משנה שאתה משתמש בבקרת שיוט
כי בכל זאת יותר קשה למנוע לשמור על המהירות. במילים אחרות אתה יכול להגיד
שיש למסוק 2500 סלד אבל זה בערבון מוגבל כי יש הרבה גורמים שמשפיעים על זה.
לא בטוח שתרגיש בכלל משהו בטיסה שלך אבל השאלה כמה אתה מוכן לעגל את המספר
המסובך שיצא לך.
מה עצרתם תמשיכו נושא מעניין:confused:
חישוב מהירות סיבוב רוטור ראשי :אחרי שתחשב מהירות רוטור ראשי זה לא בעיה להגיע למהירות מנוע ....(תלוי ביחס העברה בין הפניון לגלגש הגדול)ציטוט:
נכתב במקור על ידי ohadsh
http://www.efly.co.il/forums/showthr...4%E9-%F7%E5%EC..
ציקי מה שאתה בעצם אומר הוא שעם גוברנר אני לא ממצה מהמסוק את המכסימום כי תמיד נשאר הספק
"רזרבה" למקרה שהעומס יגדל והגוברנר ישתמש בהספק ה"רזרבה" לצורך שמירת הסל"ד.
הנה תמרון פשוט לדוגמא (שלט MODE2):
אתה טס מהר קדימה בקו ישר ואופקי, סטיק מצערת עד הסוף למעלה.
אתה נותן למסוק לצבור מהירות ואז במהירות בלי להוריד גז
מושך סטיק ימין למטה עד הסוף. העומס על הרוטור גדל מיד משמעותית.
אם הגוברנר משאיר אותך בסל"ד קבוע אז בעצם היית רחוק מאד מלהנות מהביצועים המכסימליים
בקטע הטיסה הישרה.
אם בטיסה הישרה כן ניצלת 100% ממה שהמנוע-בקר-סוללה מסוגלים להוציא אז בעליית העומס הגדולה
הסל"ד ייפול חזק כי אין הספק "רזרבה" כדי לשמור על הסל"ד.
נכון?
האמת יואב, כבוגר טכניון אתה דיי מפתיע אותי.
עם גברנור אתה ממצה את מקסימום הכח והיעילות שתוכל להוציא מהמסוק בהנחה שאתה מטיס ושומר על הסל"ד המומלץ.
אם אתה חי בתפיסה שהטסה ב 100% מצערת זו הטסה נכונה הרי שאתה טועה ובגדול.
לכל מסוק יש סל"ד מומלץ, גבוה ממנו או נמוך ממנו לא יביאו אותך לתוצאות אופטימליות וגם אם לכאורה תקבל ביצועים מעט טובים יותר הרי שזה יבוא לידי ביטוי רק באופן שלילי - בלאי מואץ, כשל בלתי צפוי, זמן טיסה קצר באופן משמעותי כשמטיס מומצע לא ירוויח מכך כלום ואפילו לא ירגיש בהבדל.
בנוסף, עליך לדאוג שבסל"ד המומלץ המנוע יעבוד באיזור ה 75%-80% מהיכולת שלו כאשר הרזרבה בכוח שאותה תארת נועדה לתיקון בלבד כדי לשמר כח יעיל, זו המטרה.
אם אתה נאלץ להטיס את המסוק שלך במצערת 100% כדי להיות בסל"ד הדרוש הרי שהסטאפ שלך לא נכון או מתאים למסוק.
תחשוב על זה
אם מה שאתה אומר היה נכון הרי שהרכב שלך היה מחליף הילוך רק כאשר המנוע היה מגיע לסל"ד מקסימלי, לא?
מישהו יכול לעזור לי בבקשה.. מה המהירות ראש המומלצת ל450 פלייברלס ??
http://dhrc.rchomepage.com/calcAdvanced.htm
תנסו במחשבון הזה.. הוא די ריאלי
וסל"ד לדעתי בין 2800 ל 3100, תלוי בהטסה
+1ציטוט:
נכתב במקור על ידי ziki
הסיבה היחידה שאני רואה להטסה עם מצערת מלאה לדעתי היא בהטסה בקו ישר כדי לצבור את המהירות הגדולה ביותר - במקרה כזה לא מבצעים שום פנייה חדה.. ויש לבצע את זה בצורה מתאימה ונכונה כדי לצבור את מירב המהירות.
גם לצורך הפעולה הזו אין צורך במצערת מלאה (גברנור מכוייל למצערת של 100%)
יעילות הראש באה לידי ביטוי בשילוב נכון של זוויות קולקטיב וסל"ד ראש מתאים למסוק.
זה לא שכל המרבה הרי זה משובח, בסוף זה בא על חשבון משהו.
אלעד
לצורך הדוגמא שים לב מה הנסליט כותב בחוברת ההוראות של ה TDR.
באיידל, תטיס במהירות ראש של 1850 וזוויות קולקטיב של 13 מעלות.
רוצה לטוס מהר יותר? פשוט תעלה את הזוויות ל/עד 15 מעלות, אין צורך להעלות את מהירות הראש בכלל משום שתקבל הבדל מזערי בביצועים עד כמעט בלתי מורגש אבל ביזבוז הספק אדיר שיתבטא בפגיעה משמעותית בזמן הטיסה.
ציקי, אני יודע בדקתי את זה בפועל :o
העניין עם המצערת המלאה הוא להגיע למקסימום פיטצ' ולא להעלאת סל"ד..
אם זו הכוונה אז אתה צודק ב 100%, זו בהחלט המטרה.ציטוט:
נכתב במקור על ידי wonderd
למה לריב אם אפשר לרצוח אחד את השני תירגעו שכונה ושוק הכרמל ומחלקת טכניון לא משנה איזו תשובה תיתנו או איזו פרבולה דפוקה לא תדעו סל"ד לעולם עד שלא תבדקו עם מכשיר לייזר מגנטי כי הוא הכי מהיר ממש כמו מהירות האור :cool:
טוב מראה עיניים ממשמע אוזניים *********************
וואי מי היה מאמין שיש עוד אנשים שעושים כפול ולחלק ונוסחאות:confused:
תנו לי לעזור לכם למי שיש סמרטפון אנדרויד הנה לכם שני אפלקציות שיעשו לכם את החישובים:

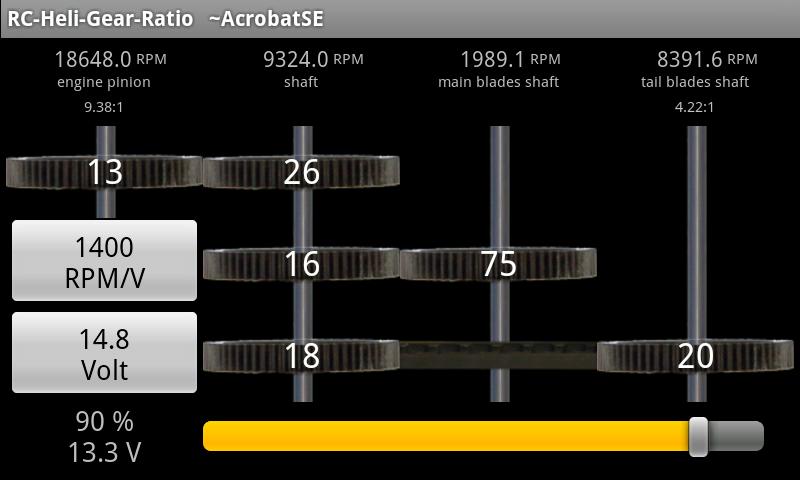

לחישוב סל"ד ראש: rc-heli-gear-ratio
https://market.android.com/details?i...eli.gear_ratio
קובץ מצורף 58669

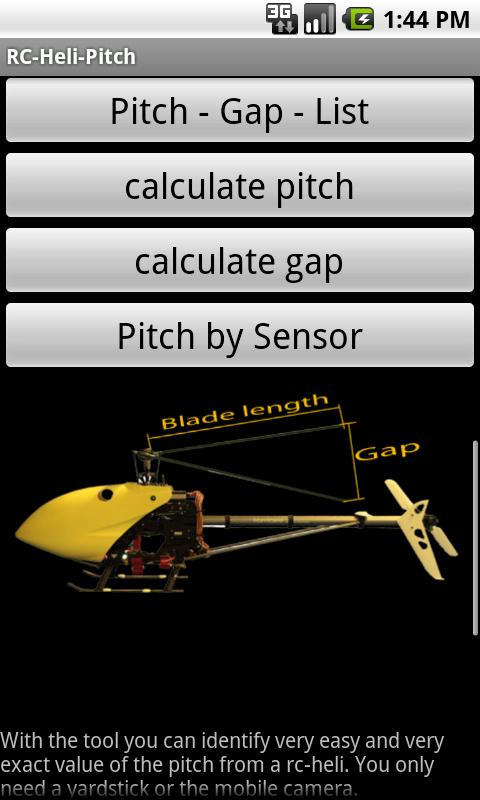

ועוד אפליקציה חמודה : rc-heli-pitch.
http://www.appbrain.com/app/rc-heli-....rc_heli.pitch
קובץ מצורף 58668
כמובן יכולים להכנס לישר ל market של אנדרויד להוריד לפי שם האפליקציה.
תהנו:)
יפה, מעניין אם יש גם מד סל"ד אופטי שעובד עם המצלמה של הטלפון?
יש אפליקציית טכטומטר לאייפון, על בסיס סאונד אם אני מבין נכון.
זה נקרא HeliTach
בעניין האופטי - אני לא חושב שקצב הצילום של מצלמת האייפון עומד בדרישות*
