בניית מערכת FPV פשוטה לטירון בתחום

[dror]

נתחיל מזה שבהחלטה של רגע החלטתי להתנסות קצת ב-FPV והזמנתי מהסיני את הציוד הבא:

http://www.hobbycity.com/hobbyking/s...dProduct=13435

כשלב ראשון רציתי להרכיב את המצלמה והמשדר על ה-AXN שלי. הבעיה בה נתקלתי היא חוסר מקום למצלמה וחוסר אפשרות נוחה למקם את המשדר הכבד קרוב למרכז הכובד של הטיסן. היות וכרגע מיקום המצלמה הוא בזוית קבועה, בחרתי לייצר מארז שיאפשר לי לחבר בקלות את המצלמה והמשדר לגב של ה-AXN.

את המארז ייצרתי מבקבוק גדול של מי עדן. בניתי תבנית מלגו, השחלתי לבקבוק וחיממתי אותו באמצעות מייבש שיער. הבקבוק התכווץ בצורה יפה סביב התבנית:



...

[dror]

לאחר מכן פירקתי בזהירות את תבנית הלגו אבן אחר אבן.

לאחר קצת "עיבוד שבבי" שכלל קיטום ראש הבקבוק ופתיחת חור לאנטנה, הרכבתי את המצלמה והמשדר. שניהם מחוזקים למקומם עם דבק דו-צדדי.







...

[rex450]

חח יפה אהבתי את הרעיון

[אייל שפירא]

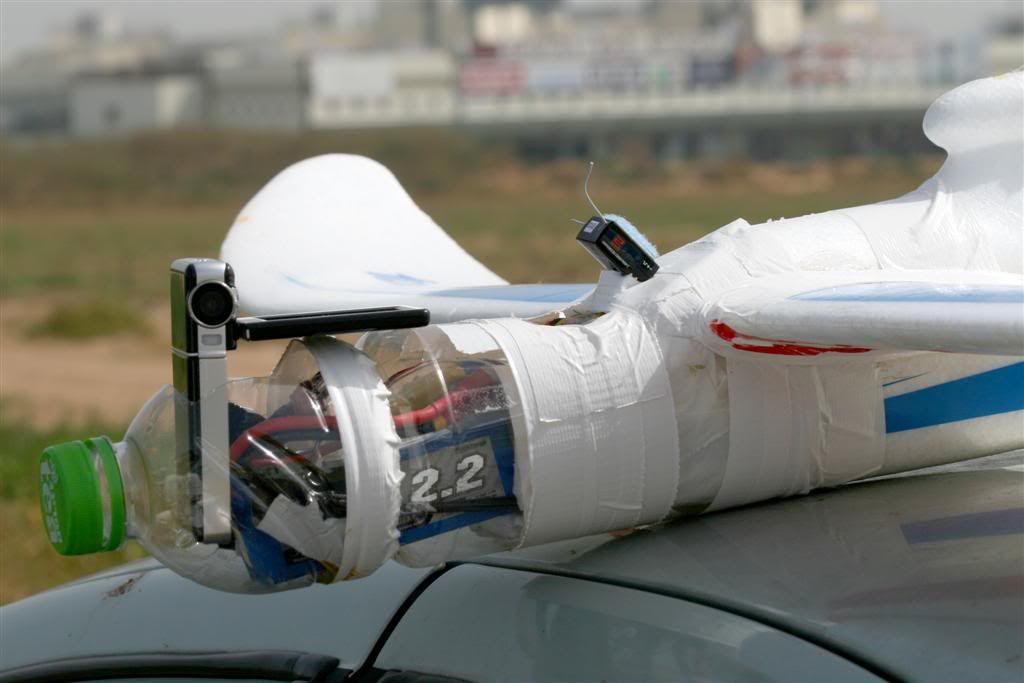

גם אני פעם מיתקנתי מצלמה עם בקבוק על הAXN. קצת פחות מתוחכם ממך אבל זה עבד לא רע...

[dror]

כל העסק מותקן על גב ה-AXN עם סקוטש ומחוזק בגומיות, כך שהמשדר פחות או יותר מעל מרכז הכובד.

לתצוגת הוידאו השתמשתי במסך של מערכת DVD לרכב. הזממנתי במקביל גם משקפי FatShark (בהמשך).

מערכת ה-FPV עובדת ב-900 מגהרץ והשלט ב-2.4 גיגההרץ, אבל חששתי מהקירבה של משדר חזק יחסית למקלט (חיקוי ספקטרום מ-EBAY). ביצעתי בדיקת קליטה עם משדר ה-FPV פועל והכל היה נראה תקין, אבל מן הסתם לא התרחקתי מספיק כי בהטסה עצמה, ברגע שהטיסן התרחק בערך 100 מטר הוא יצא משליטה והתרסק אחר כבוד לקרקע

הנזק: זנב שבור וחופה מרוסקת לחלוטין. את הזנב הדבקתי בעזרת דבק CA. לשחזור החופה השתמשתי שוב בטכנולוגית הבקבוק המתכווץ, הפעם בקבוק גדול של עין גדי שכיווצתי סביב חרטום הטיסן ליצירת צורת החופה.

[dror]

בינתיים הגיעה ההזמנה של משקפי FatShark שהומלצו בחום על ידי אנשי הפורום. אלא שאצלי משום מה לא הצלחתי לראות תמונה טובה. התמונה בהירה מאד ובקושי רואים פרטים.

אותה יציאת וידאו מהמקלט, כאשר היא מחוברת לתצוגות אחרות, נותנת תמונה טובה. ניסיתי מספר מסכים וכולם עבדו טוב.

ומצד שני, כאשר חיבתי את המשקפיים למקורות וידאו אחרים, הם הציגו תמונה טובה גם כן! ניסיתי מספר מקורות: ממיר YES, יציאת וידאו של מצלמה...

רק הצירוף של שניים: מקלט FPV והמשקפיים משום מה לא פועל טוב.

שלחתי e-mail ל-Range Video מהם קניתי את המשקפיים. הם טוענים שהבעיה מוכרת. הם אמורים לשלוח לי כבל חדש תוך כשבוע - נקווה שזה יפתור את הבעיה.

[dror]

מה לעשות עם הבעיה שגרמה להתרסקות? נראה לי להתחיל מלהרחיק את אנטנת המשדר כמה שיותר, השבוע אני מקווה למצוא כבל מתאים. אפשר אולי גם להחליף את המקלט למקורי של ספקטרום עם Sattelite (ולמקם אותו רחוק), אבל זה פיתרון יקר יחסית. נראה.
