לוח תכנות ל-9X

[erazz]

שלום שוב.
הבטחתי ולכן אקיים.



בסקירה של שלט ה-9X ציינתי שהדבר המיוחד בשלט היא העובדה שניתן להחליף לו את התוכנה מאוד בקלות.

נשאלה השאלה "הכיצד"?
כאן נכנס לתמונה לוח התכנות שמיוצר ע"י בחור קנדי העונה לשם Steven או s_mack בפורומי RCG.

הברנש ראה את הצורך בתכנת פנימי שיאפשר לנו לתקשר עם הבקר הפנימי של השלט בצורה קלה. הוא מוכר את הלוח דרך חנות אינטרנטית הנמצאת כאן:
http://www.smartieparts.com/shop/ind...roducts_id=331


* אני חייב לציין שהלוח נשלח אלי ללא תשלום - זאת כיוון שאני כתבתי את אחת התוכנות הייעודיות והבחור רצה להודות לי על כך.

על מה מדובר?
הלוח הנ"ל מכיל בתוכו 2 מעגלים:
1) תכנת לבקר של השלט.
2) דריבר לתאורת המסך.

היתרונות כאן הם רבים.
בתכנתים הגנריים אין חיבור ייעודי ללוח. אמנם המהנדסים הסיניים התחשבו בנו וייצרו פלטות נוחות להלחמה אבל עדיןן מדובר על הלחמה עדינה ולא כל אחד מרגיש בנוח לקרב מלחם ללוח כזה עדין. הלוח המדובר בנוי בצורה כזו שלא צריך להלחים דבר.

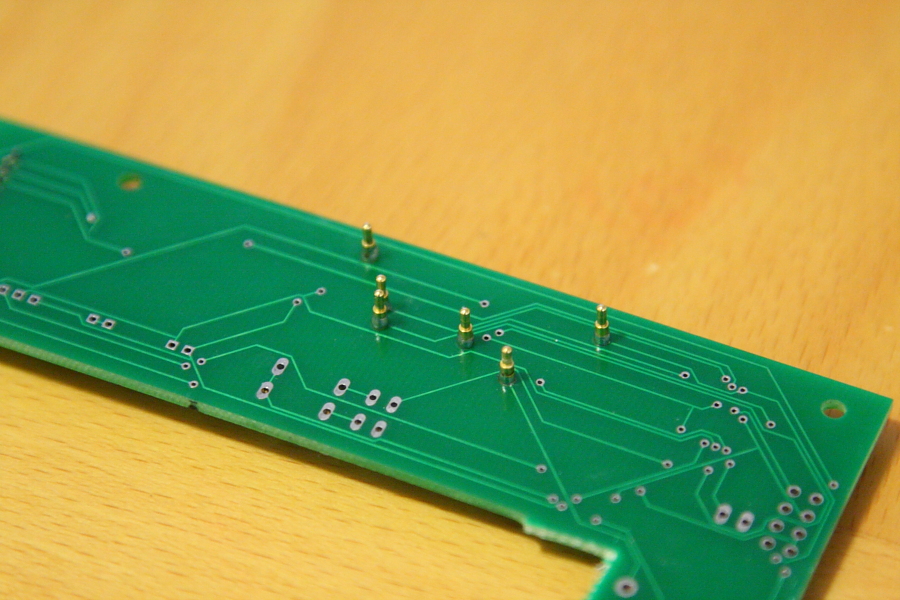

כפי שניתן לראות בצידו האחורי של הלוח יש מס' מקלות עם קפיצים הנקראים מקלות פוגו. כאשר מבריגים את הלוח למקום המקלות האלה נצמדים ללוחות על לוח האם ונותנים חיבור חשמלי אמין ללא הלחמה. המקלות עצמם מצופים זהב ע"מ למנוע קורוזיה בחיבורים.


מעבר לפתרון חסר ההלחמות מדובר על תכנת ייעודי ללוח הזה. הוא מובטח לעבוד עם הבקר הזה והתוכנה הייעודית. חיבור התכנת בצורה כזו גם מבטיח שהחיבורים יהיו טובים ומונע כל מני בעיות שנגרמות מחיבורים רופפים, ארוכים או שגויים.

אני יכול לדווח שהוא גם מהיר יותר בצורה משמעותית.

על כל זה הוסיף הברנש דריבר אמיתי לתאורה. דריבר היינו מעגל ייעודי להפעלת לוח תאורה. הוא אינו מזמזם, צורך פחות חשמל, יותר בריא ללוח התאורה ויוצר הרבה פחות רעש מאינוורטר.

כן, אני מודה. המוצר מאוד מוצא חן בעיני.

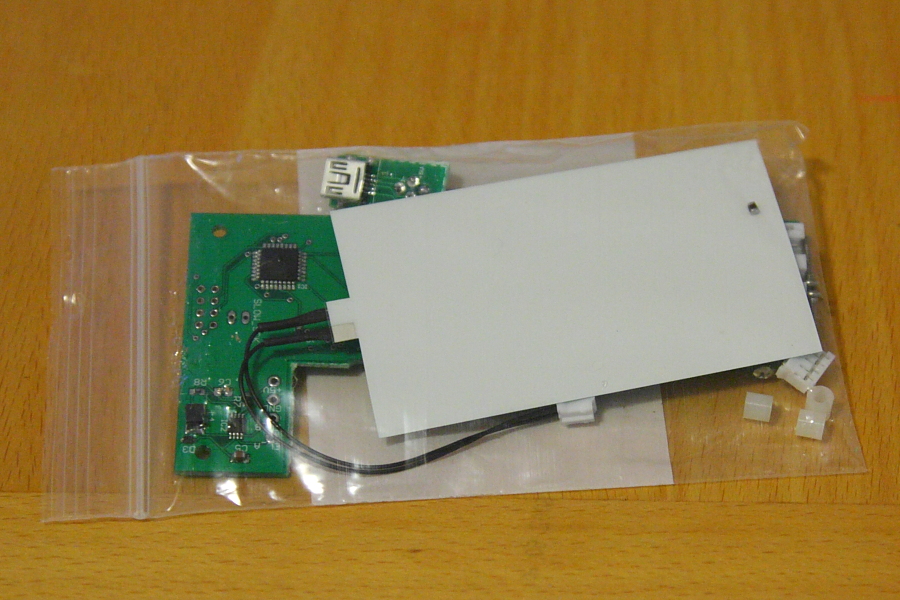

אז מה מקבלים בשקית?


1) לוח תכנות
2) חיבור USB-MINI
3) לוח תאורה EL. (יש כמה גוונים: כחול, סגול, ירוק, כתום, צהוב ועוד...)
4) ברגים וספייסרים מתאימים.

צבעי תאורה שניתן לקבל:

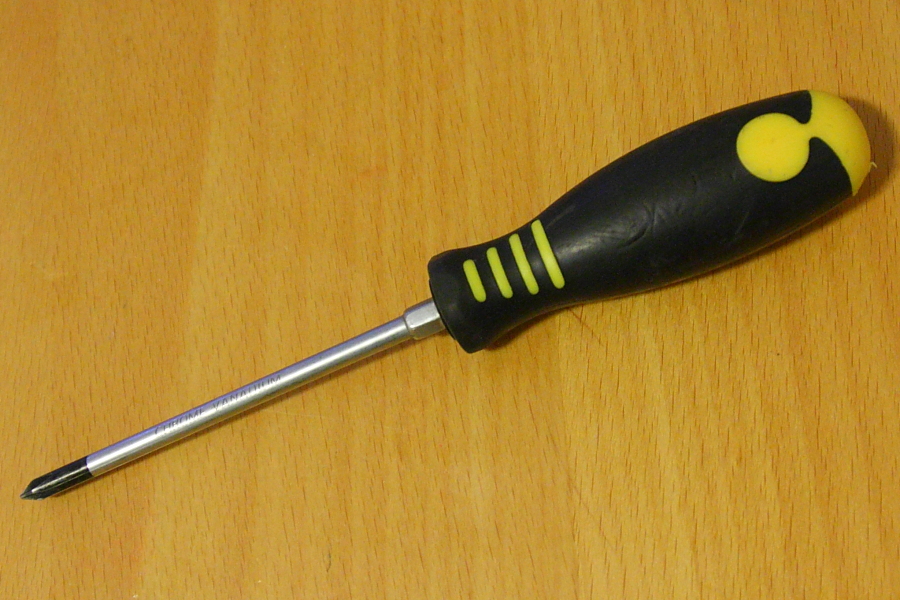

את כלי העבודה הנחוצים תאלצו לספק בעצמכם:

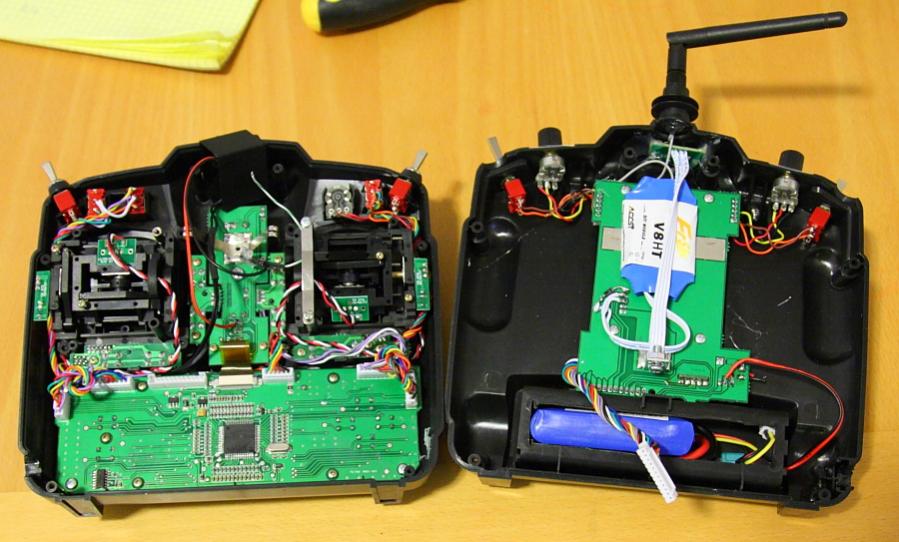

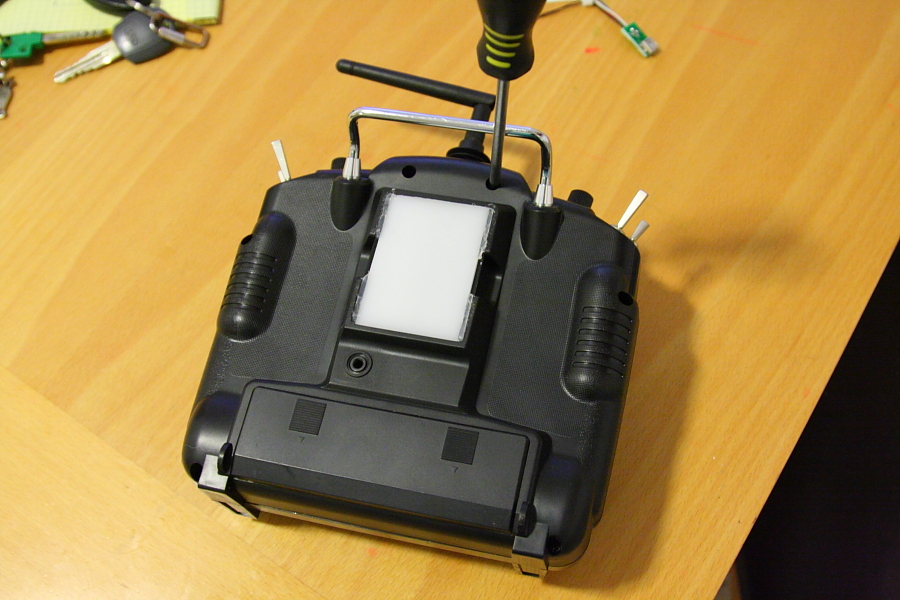

ע"מ להתקין את הלוח פותחים את 6 הברגים ומסירים את המכסה האחורי בזהירות. שימו לב שיש מחבר שצריך לנתקו בזהירות.

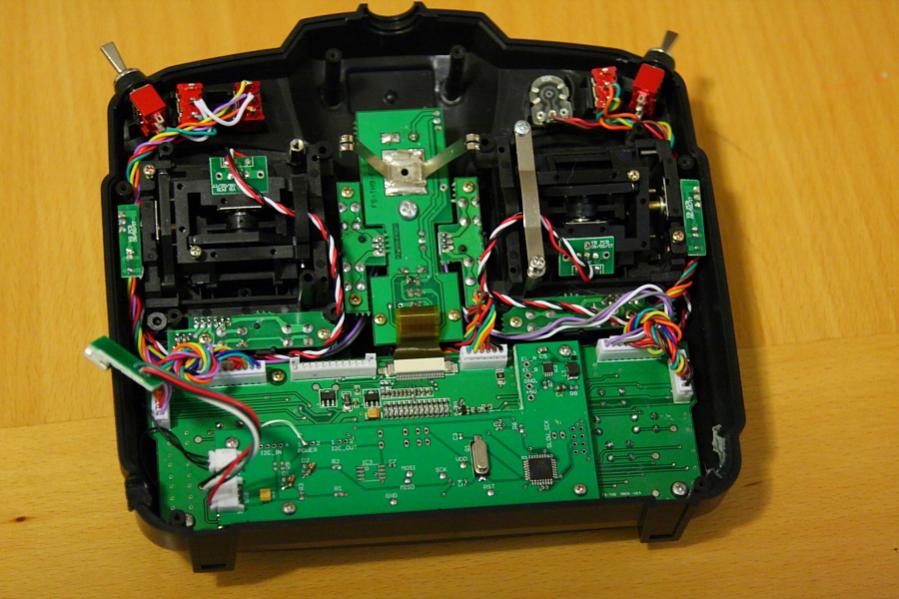

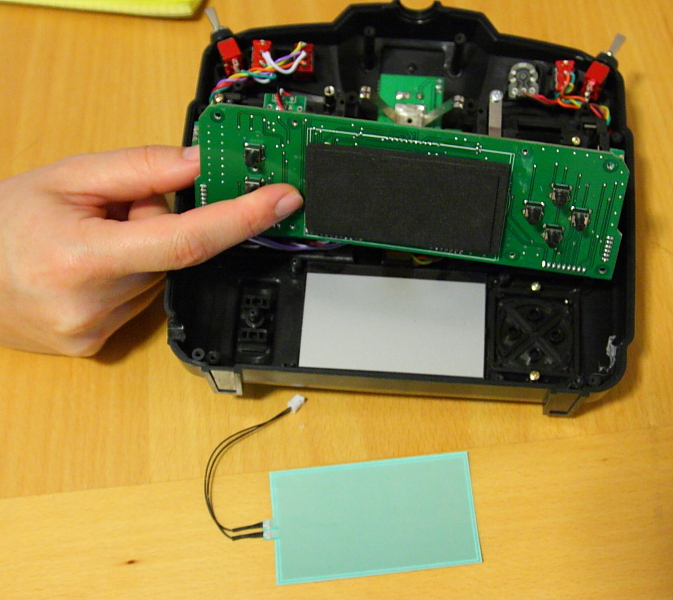

השלב הבא הוא להסיר 4 ברגים כסופים בפינות ועוד 6 ברגים זהובים מלוח האם. כשתעשו זאת ניתן להרים בזהירות את לוח האם ולשים בפנים את לוח התאורה. הצד הלבן של לוח התאורה צריך להיות מופנה כלפי מטה והחוטים שלו פונים כלפי שמאל. לאחר שנחזיר את לוח האם למקום החוטים שלו ייצאו משמאל ללוח האם ויתחברו ללוח התכנות.


רגע לפני שאם מחזירים את הלוח במקום אני ממליץ בחום להוציא את 4 כפתורי הכיוון ולהחליף בין ה-"+" וה-"-". זאת כיוון שהתפקוד שלהם בתוכנה הייעודית הפוך. הכפתורים מחוברים למסגרת והמסגרת מחוברת ב-2 ברגים לשלט. הכפתורים מחוברים למסגרת ב-2 גשרי פלסטיק דקים. צריך לחתוך בזהירות את הגשרים הללו, להחליף את מיקומי הכפתורים ולהדביק אותם חזרה עם טיפה של ציאנו סמיך.




עכשיו כל מה שנשאר הוא להחזיר את הלוח למקום. וודאו שהכפתורים יושבים טוב ושהחוטים של לוח התאורה אינם מפריעים (הם צריכים לעבור בין הבורג ובין הכפתור התחתון).
הבריגו קודם את 4 הברגים הכסופים בפינות. אח"כ מקמו בזהירות את 4 שייבות הפלסטיק מעל החורים המתאימים. הניחו את לוח התכנות בזהירות על השייבות וודאו שהם לא זזו. הלוח יישב על מקלות הפוגו ולא על השייבות. השלב הבא הוא להשחיל את 4 הברגים כך שיחזיקו את השייבות. שוב וודאו שהלוח יושב טוב והבריגו בזהירות את 4 הברגים כך שמקלות הפוגו יילחצו. אל תבריגו חזק מדי! ממילא מקלות הפוגו לוחצים את הלוח אל הברגים כך שהלוח לא יזוז.

חברו את מחבר התאורה ו... זהוא. נשמע מסובך אבל כל הסיפור לוקח בדיוק 5 דקות.



כל שנשאר לעשות הוא למצוא מקום לחיבור מחבר ה-USB.
הנה אפשרות אחת:


זהוא. סיימנו. עכשיו כל שנותר הוא להוריד את גרסאת הקושחה האחרונה ואת תוכנת הצריבה. את השלט יש לחבר למחשב לאחר התקנת הדרייבר המתאים:
http://www.fischl.de/usbasp/usbasp-w...2009-02-28.zip

תוכנת הצריבה eePe:
http://eepe.googlecode.com/svn/trunk/eePeInstall.exe

הקושחה:
http://er9x.googlecode.com/svn/trunk/er9x.hex


סיכום:
אני מודה שאני משוחד. כתבתי חלק גדול מהקושחה ואני חושב שהיא הופכת את השלט למוצר מאוד מאוד מתקדם. במחיר כולל של $100 (לא כולל משלוחה) זה בהחלט זיווג מאוד זול ומאוד חזק. היופי שבלוח התכנות הוא שניתן באותה קלות להחזיר את המצב לקדמותו.

האם זה מתאים לך אישית? התשובה לא פשוטה.
בכ"ז מדובר בשינוי מהותי בשלט. יש אנשים שלא מרגישים עם זה בנוח (אפילו שמדובר בשלט זול). התוכנה הייעודית אמנם הרבה יותר חזקה אבל גם לה יש את המגבלות שלה. לעיתים התוכנה המקורית יותר נוחה לשימוש.

לפני שאתם מחליטים אני ממליץ להוריד את תוכנת הצריבה ולשחק איתה. יש בה סימולטור שמאפשל לכם לראות מה קורה כשמזיזים את הסטיקים ואת המפסקים. היא דרך מצויינת ללמוד על הקושחה הייעודית ללא שינויים וללא השקעה כספית.

לגבי הלוח אני מאוד מרוצה מהתוצאה הסופית. המוצר מאוד מושקע, איכותי ומקצועי. הוא עובד מצויין ומאוד קל להתקינו. לא פחות חשוב הןא מיועד לשלט המדובר ומפחית את הסיכונים שבהלחמת חיבורים ושימוש בתכנת גנרי.
האיש שמייצר את הלוחות האלה מאוד ישר והגון. הוא עומד מאחורי המוצר שלו.

אם בכוונתכם להמיר את השלט אני ממליץ על הלוח הזה בחום!

כמו כן, אם יש לכם שאלות על הלוח ו/או התוכנות אשמח לענות.
ארז



הערה חשובה:
יש גרסאות שונות לשלט. בגרסא הראשונה ששווקה לפני שנה בערך יש מיקום לוחות שונה. באם ברשותכם שלט מגרסא V1 תצטרכו בכ"ז לבצע הלחמה אחת כדי להפעיל את הלוח.

[Boogle]

מה אומר לך ....כל הכבוד, עשית לי חשק (מה אני אעשה עם הפוטאבה שלי )

שאלה, אני חושב שאני רואה אצלך מודולHACK של FRSKY, זה תוספת עצמית או מגיע כיום כבר עם השלט?

ועוד בקשה קטנה, אפשר תמונה עם התאורה עובדת

[ZvikaF]

כרגיל ארז - יופי של סקירה
נראה מוצר מאוד מקצועי וקל להתקנה - מתי הסיני יוציא לו מתחרה

[erazz]

בבקשה:



אכן מודול HACK ואכן זו תוספת שלי. אני בכלל לא בטוח שזה שווה את זה היום. המודול המקורי נראה לא רע בכלל!



השלט הזה הוא אכן בעיה. מלבד זה שקשה להרשים את החברים שלך איתו הוא נותן הכל.

[liorz055]

יופי של סקירה ארז(כרגיל),
יש לי רק שאלה, האם בעקבות הוספת הלוח והתוכנה החדשה ניתן להשתמש בשלט בסוללת 2 תאים? (בגירסה הגנרית צריך להוסיף נגד שירמה ויגרום למתח גבוהה יותר).
עוד שאלה נניח שמישהו , נקרא לו ל' לדוגמה (השם שמור במערכת) שבר בטעות את אחד מהמתגים עם שלושה מצבים. היכן הוא יכול למצוא אחד כזה??

תודה
ליאור

[flatspin]

שלום ליאור
אם אתה פוגש את ידידך 'ל' תמסור לו שהמפסק המסוים אליו כיוונת, נקרא מפסק 'טוגל' וניתן להשיג כמוהו בחנויות אלקטרוניקה.
בהיותי תושב הקריות לשעבר, רכשתי פעם בדיוק אחד כזה ברשת 'היפרטרוניקס'.
אינני יודע היכן אתה גר, אבל אין ספק שגם בסביבת מגוריך תמצא משהו דומה.

[erazz]

מה שהוא אמר

לגבי השאלה הראשונה - כן. התוכנה החדשה תומכת בשימוש ב-2 תאי ליפו.

[Boogle]

אפשר בקשה לכותב הקוד , אמנם קצת פלצני, אבל הפונטים אעפס קצת מזכירים דרגון 32 האם יש לו שליטה עליהם?

[erazz]

נשמע כמו רעיון לא רע.
יש לך הצעה לפונטים יותר טובים?

[Himel]

5-12 Weeks!!! בא לי לבכות (:, אי אפשר לקמבן משהו אייל :P?

[erazz]

אם ממש דחוף לך יש לי תכנת חיצוני, אוכל לתכנת עבורך את השלט.
אבל עדיין אם תרצה עדכונים, אפשרות לערוך זכרונות על המחשב ותאורה תאלץ להמתין.

[shadi_zakot]

שלום ארז

כל הכבוד ותודה על ההסבר והתמונות, יש לי בבקשה מס' שאלות:
1) האם להשאיר את המודול שמגיע עם השלט או להחליפו ?
2) האם להשאיר גם את המקלט שמגיע עם השלט או שיש צורך להחליפו ?
3) איזו סוללת ליפו אפשר להשתמש בשלט,ואם תוכל בבקשה לתת קישור לסוללה מומלצת ?
4) האם יש הסבר בפורום על תוכנת הצריבה ועל הקושחה ואם כן אפשר קישור בבקשה ?

תודה ויום טוב
שאדי

[erazz]

לטעמי אין סיבה להחליף את המודול ואת המקלט. הם עושים את העבודה היטב.

ניתן להשתמש בסוללות 2S ו-3S.
אני יכול להמליץ על:
http://www.hobbyking.com/hobbyking/s...dProduct=10868

קרא את השרשורים הבאים:
http://www.efly.co.il/forums/showthread.php?t=25784
http://www.efly.co.il/forums/showthread.php?t=29087

[Boogle]

בעניין הפונטים אני צופה ולא מייצר אבל- הנה הזדמנות לשלב בקוד פונט EFLY מקורי, יש כאן בפורום מספר חברים מוכשרים שעצבו לוגו ותמונות, אני בטוח שישמחו להרתם למשימת הפונטים שלנו

[shadi_zakot]

ערב טוב ארז

תודה על כל העזרה התשובות והקישורים

בברכה
שאדי

[shadi_zakot]

שלום ארז

בשעה טובה הגיע השלט וגם הזמנתי את הלוח,בינתיים רציתי לשאול האם תוכל בבקשה לומר לי ואולי לצרף תמונה היכן להלחים את החוטים בתוך השלט עבור סוללת הליפו ובאיזה עובי חוטים להשתמש

תודה
שאדי

[lior_shenhar]

התקנתי היום את הלוח
לא נדלק לי האור
מי עוזר לי

[erazz]

לא צריך להפגיז ליאור,
מספיקה הודעה אחת. קצת סבלנות.

דבר ראשון שכדאי לבדוק הוא האם הרכבת את לוח התאורה נכון. הצד הבהיר הוא זה שמאיר. וודא שהוא פונה כלפי המסך. כמו כן תוודא שהפלאג מחובר למקומו.

לפעמים גם הפינים לא יושבים מדוייק. נסה לוודא שאתה מהדק את הברגים בצורה שווה ושהלוח יושב ישר. אין צורך לחבר בחוזקה.

ואחרון אחרון חביב, תזכור להפעיל את המפסק דרך התוכנה!

[lior_shenhar]

בדקתי את העניין עם fluke קיבלתי פנל תאורה לקוי איזה דכאון חיברתי לד בקצה וזה נדלק הפנל לא תקין
ארז מה לעשות אפשר לקנות כזה בארץ?

[erazz]

דבר עם הבחור שממנו קנית את הלוח. הוא ממש בסדר.

[shadi_zakot]

ערב טוב ארז

היום חיברתי את לוח התכנות והתאורה החדשים וגם השתמשתי בתוכנת eePe כדי לעדכן קושחה והכל נראה תקין, אבל כאשר ניתקתי את כבל ה USB שמחבר בין המחשב לשלט תאורת המסך שהיתה חזקה נחלשה לגמרי ואם אני מחזיר את כבל ה USB התאורה חוזרת להיות חזקה, אני עדיין מחבר לשלט 8 סוללות 2700Mah NiMH נטענות האם לדעתך הבעיה היא מהסוללות או שישנה בעיה אחרת ??

תודה

[erazz]

כבר ראיתי שלפעמים יש בעיות מגע.

אני ממליץ לפרק את הלוח ולנקות את הפינים עם מקלון טבול באלכוהול. לייבש עם נייר.

להרכיב שוב ולנסות.

[Gil]

שלום,

היום הגיע אלי לוח התכנות + תאורה למסך

ארז לא עונה, כנראה בחו"ל ואני לא מצליח לתקשר עם השלט

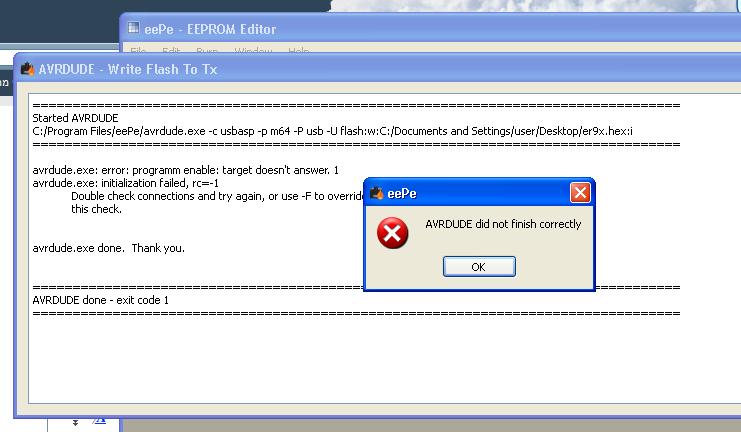

מקבל את ההודעה הבאה

אשמח לכל סיוע ממי שנתקל בכך.

[Gil]

הערה חשובה:
יש גרסאות שונות לשלט. בגרסא הראשונה ששווקה לפני שנה בערך יש מיקום לוחות שונה. באם ברשותכם שלט מגרסא V1 תצטרכו בכ"ז לבצע הלחמה אחת כדי להפעיל את הלוח.

שלום ארז,
אני חושב שיש לי גרסת שלט מהסדרה הראשונה כלומר שעוד היה ניתן לחבר לשלט איזה מודול שרוצים, ושעדיין אנטנת ה- fm קיימת בו

ניסיתי להסתכל על מיקום הפינים של הלוח החדש ושמתי לב שהפין של ה- SCK לא נופל על העיגול בלוח השלט ( שנמצא אצלי ברגל השביעית מימין ל - שבב )

האם עלי לבצע הלחמה אם כן היכן ?
ברגל השישית מימין או בשביעית היכן שיש פד על הלוח כבר?

הנקודה הזו לא כ"כ ברורה לי.
כמו כן איך מבצעים הלחמה כ"כ עדינה שם ?

גיל

[Boogle]

שאלה בנושא - האם קיימים לוחות כאלו ממקורות נוספים?

ועוד דבר, חבל שהסקירה לא מופיעה בשרשור נעוץ בפורום רדיו ואלקטרוניקה מתחת לשרשור על ה9X.
