מחפש תמונה של ספק מתח פתוח למטען- חוט ירוק

[guymeg]

בוקר טוב!

במהלך ״ניקוי״ הספק כוח הביתי שמתחבר למטען מחוטים מיותרים, ניתקתי בטעות את החוט הירוק (שלפי המדריך באגף המאמרים מתחבר לשחור...)
חיפשתי תמונות של ספק מתח פתוח למחשב ביתי רגיל אך לא מצאתי וגם התמונות במדריך לא הכי ברורות בהגדלה.

אם מישהו יכול בבקשה לבדוק מה השם של נק׳ ההלחמה (החור שאליו נכנס החוט הירוק בלוח) זה יעזור לי מאוד או לחלופין לצלם עם זום את כל הלוח.

תודה רבה!
גיא.*

[איזי]

כל ספק בנוי אחרת. אם תעלה פרטים או תמונה של המדבקה על הספק יש סיכוי קלוש שמישהו עם ספק זהה, שיזהה אותו לפי המדבקה, יפתח אותו ויצלם את התמונה המבוקשת.
אבל אולי אני טועה.

[valaza]

הכבל הירוק הוא הPC_ON (ככה שאפשר לחבר אותו לכפתור כאשר האדמה בצד השני, ובכך להדליק ולכבות את הספק כאשר הוא עדיין מחובר לחשמל בלחיצת כפתור)

תוספת- האדמה נמצאת ממש לידו כך שאתה יכול לעשות פשוט "גשר" בהלחמה, אם לא תרצה להוסיף כפתור הדלקה\כיבוי

ועוד תוספת-
כדי שספק ייתן זרם יציב וחזק ביציאת ה12V יש לתת התנגדות על ה5V
נגד הספק של 5 אום, 20-30W יעשה את העבודה...
ואני מתכוון בין ה5vDC, קרי הכבלים האדומים, לאדמה.

[guymeg]

תודה רבה על התשובה המפורטת, השאלה שלי היא בקשר לחיבור ללוח בתוך הספק, האם גם על הלוח כתוב pc on?

[valaza]

אותו הסדר בדיוק

[FSK]

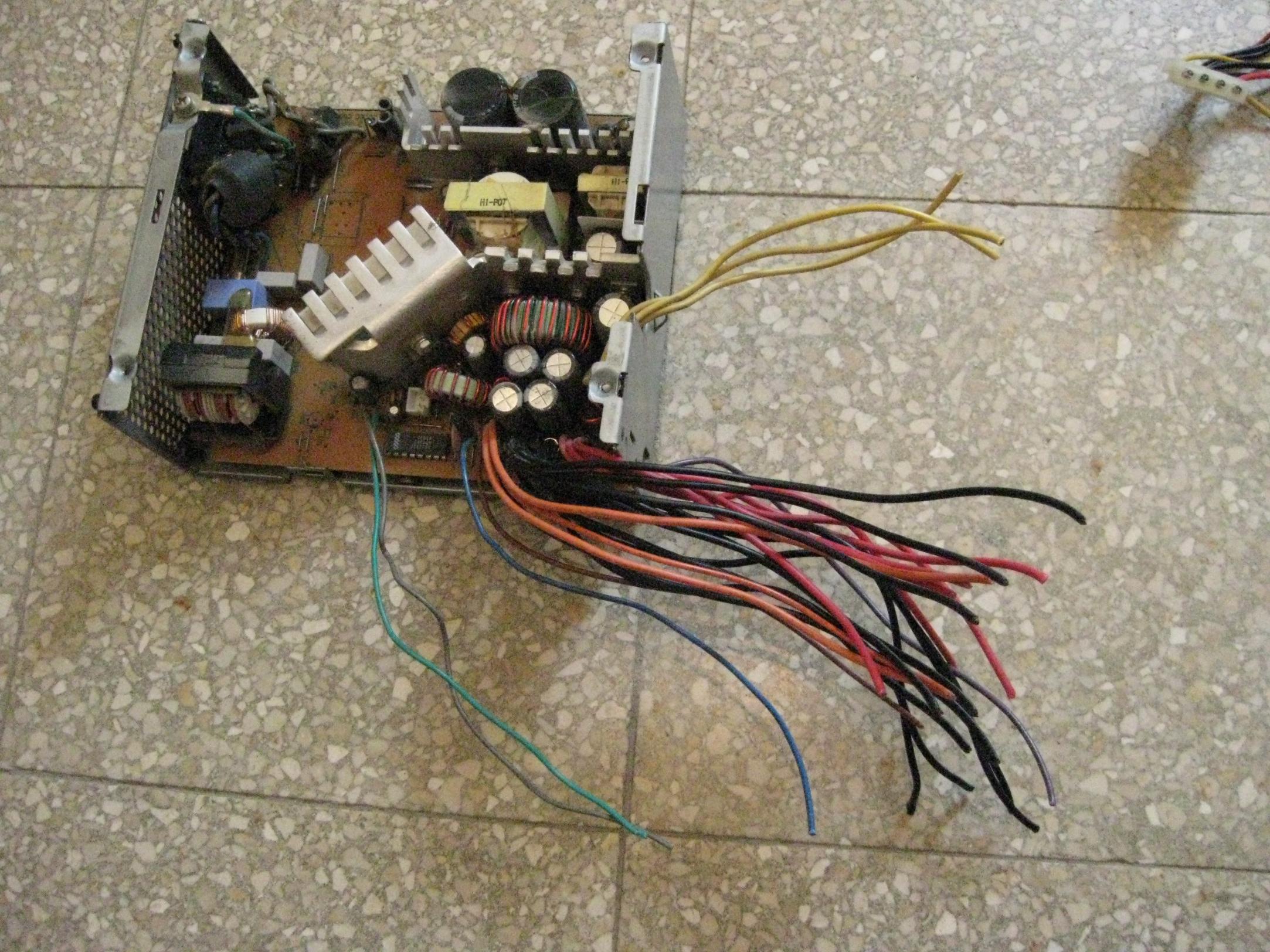

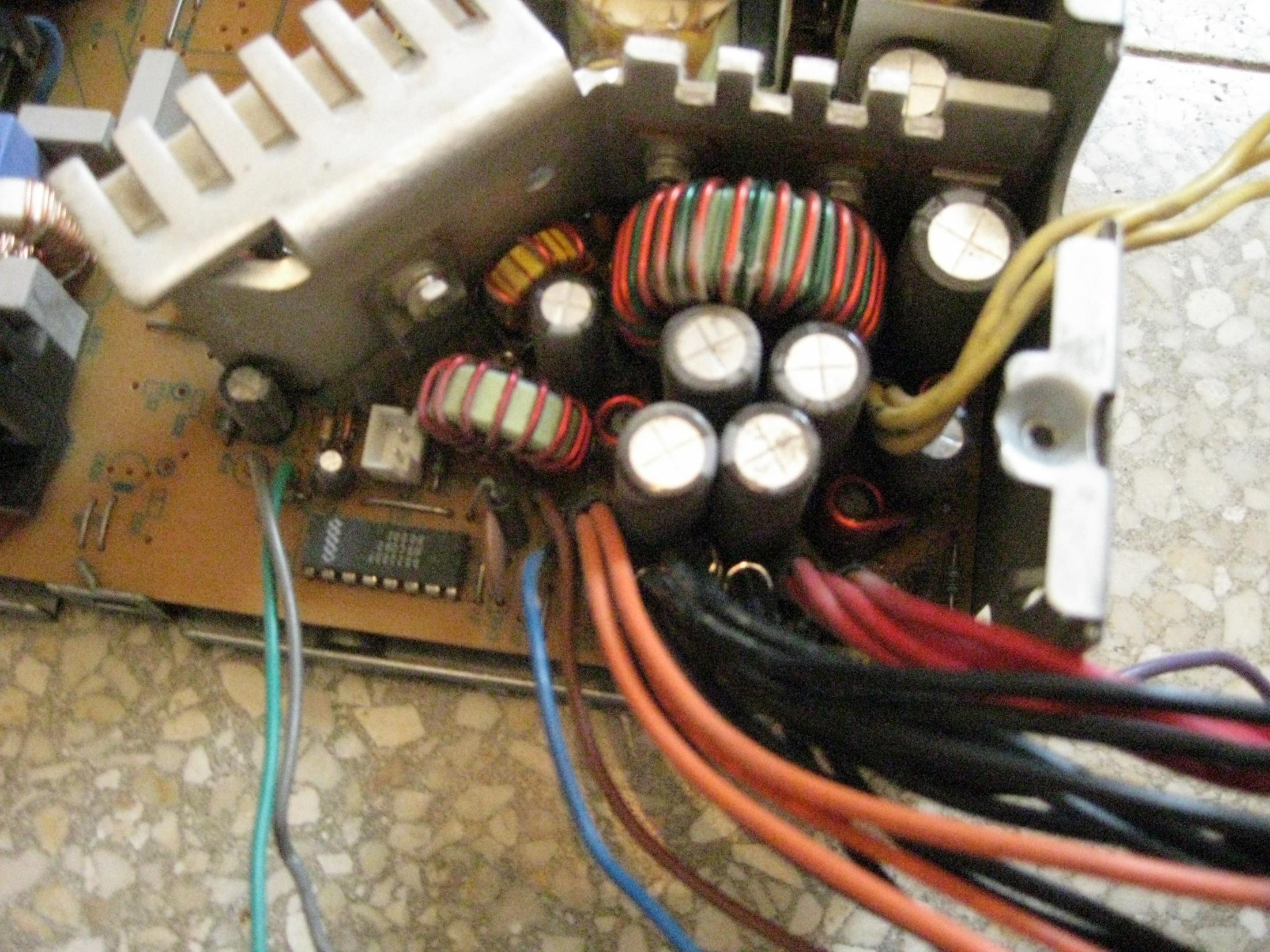

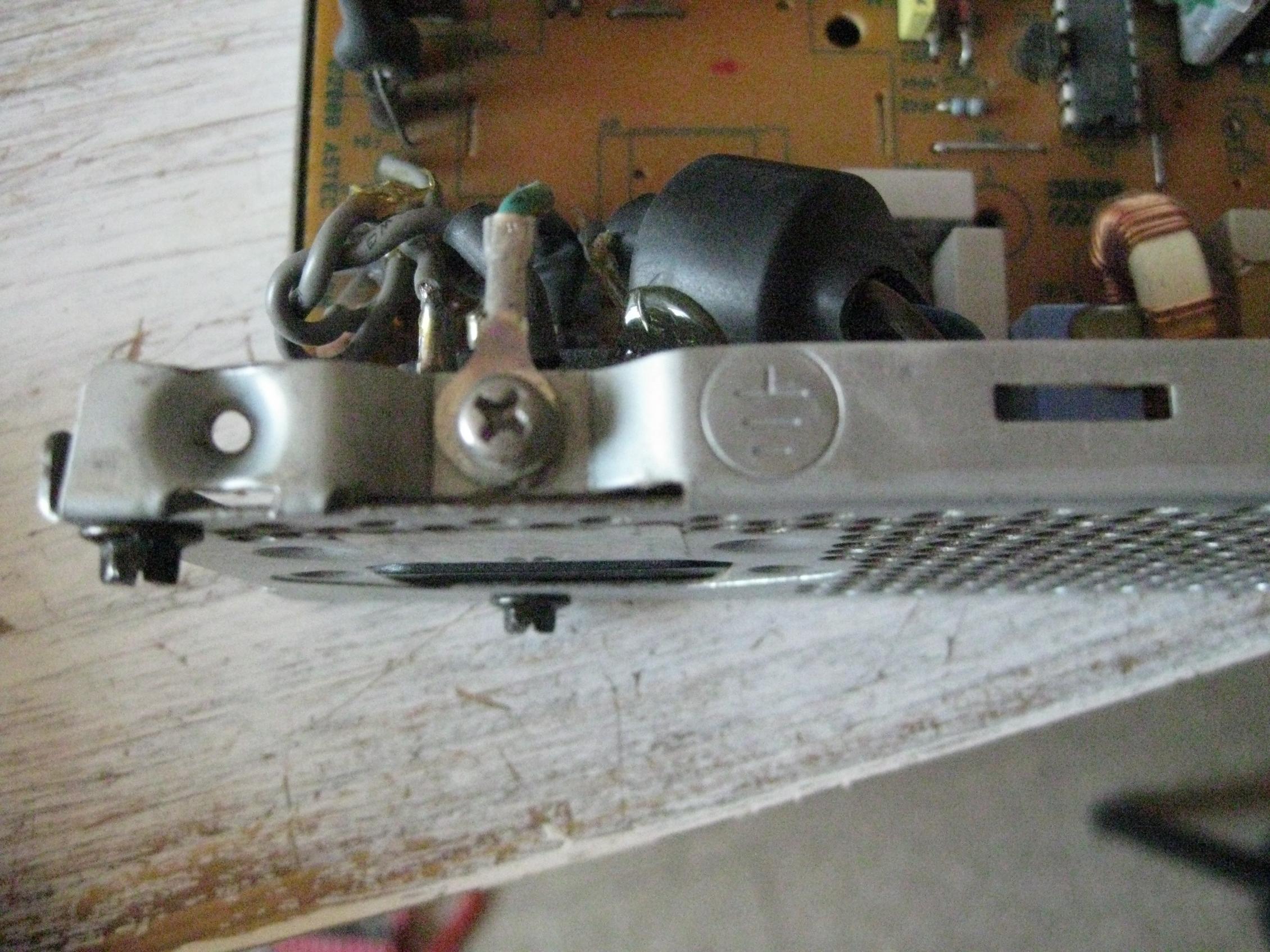

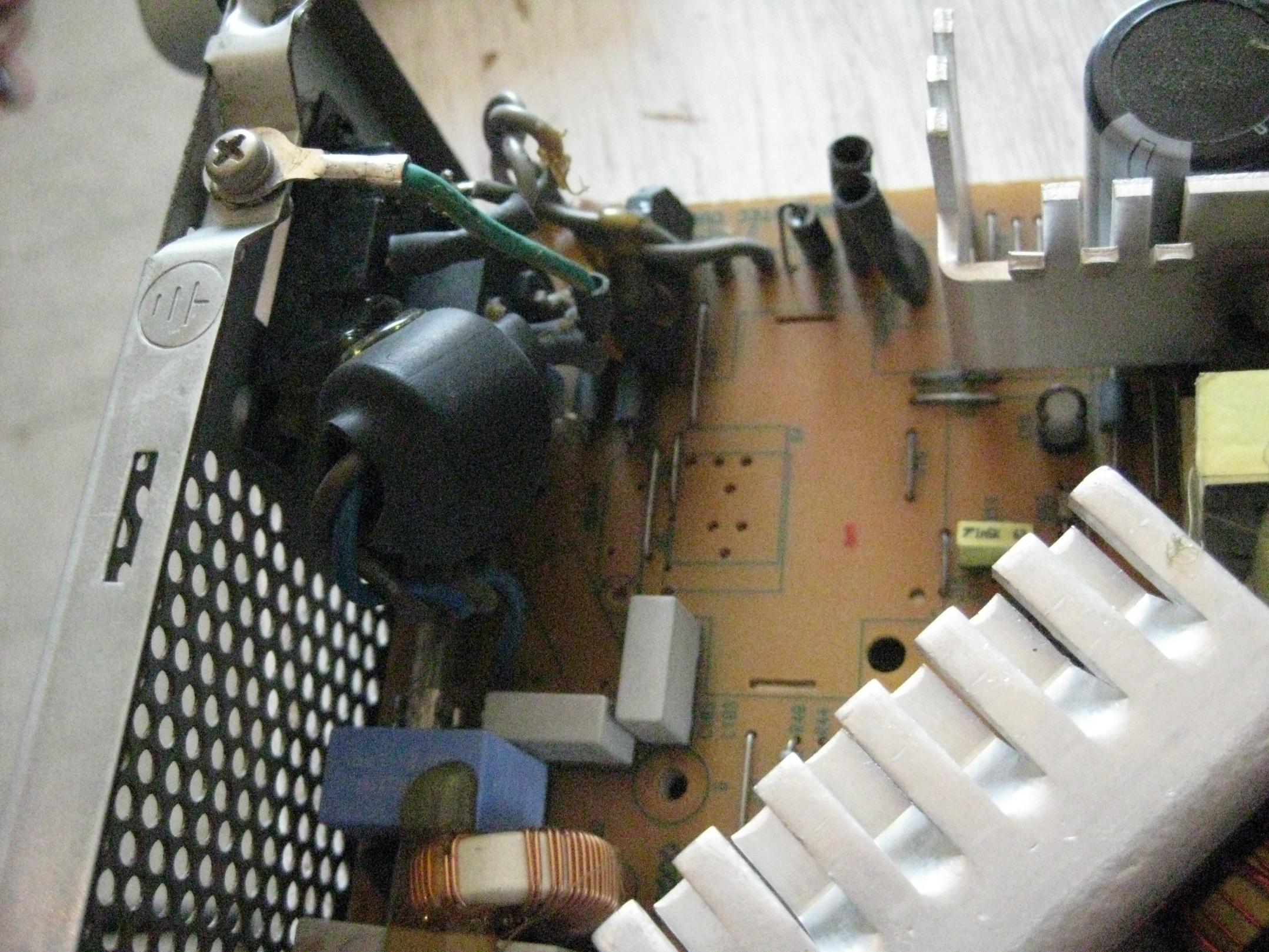

כמו שאמרו לפני, כל ספק שונו מחברו, אבל הנה תמונה של הספק שלי :

[guymeg]

אני סוגר שבת בבסיס, רק ביום ראשון אני אוכל לצלם.
תודה רבה על העזרה!

[FSK]

בקיצר, אם הבנתי נכון, אתה ממש הלחמת החוצה מהכרטיס של הספק את החוטים ה"לא קשורים"..ועכשיו אתה לא יודע איפה זה החיבור של הירוק ?
אם זה המצב, אין לי מושג מאיפה הירוק אמור לצאת, ואם בכלל רשום משהו ליד זה.
ולכן אמליץ לך על משנה זהירות.
אגב, אני אוהב לצלם תוך כדי תהליך הפירוק, כדי שתמיד אוכל להרכיב בחזרה בצורה נכונה.
