שרשור בנייה אנטנת cloverleaf
במדריך הבא אני הולך להסביר איך להכין אנטנות cloverleaf:
החומרים והכלים הנדרשים:
-מלחם
-בדיל
-פלייר דק
- 3 X חוט נחושת 0.8mm/1.2mm
-קטר
-סכין לחשיפת החוט
-כבל COAX RG316 ניתן להשתתש בכל כבל קואקס אחר יותר במידה ולא רוצים לשים חיזוקים לאנטנה
-קונקטור SMA נגדי למשדר/מקלט שלכם
האנטנה מתאימה לתדרים 5.8,2.4, 1.3, 1.2 , 900
ככל השהתדר יותר גדול כך האנטנה קטנה יותר לדוגמה: 900 האנטנה הכי גדולה לעומת 5.8 שהיא הכי קטנה ניתן לראות בתמונה של גיא בהודעה מס' #7
נוסחאות לבניית האנטנה:
אורך חוט מ"מ = 307022 לחלק לתדר ב-Mhz
נקודת כיפוף מ"מ = 76755 לחלק לתדר ב-Mhz
לדוגמה: התדר המדוייק שלי בערוץ 1 בתדר 5.8 זה 5705 (עלול להשתנות ממקלט למקלט) אז אני מחלק את זה 307022/5705 שזה יוצא 53.81mm וזה אורך החוט

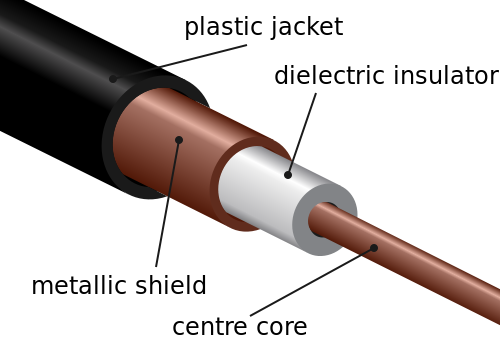

מבנה של כבל קואקס בסיסי:
שלב 1:

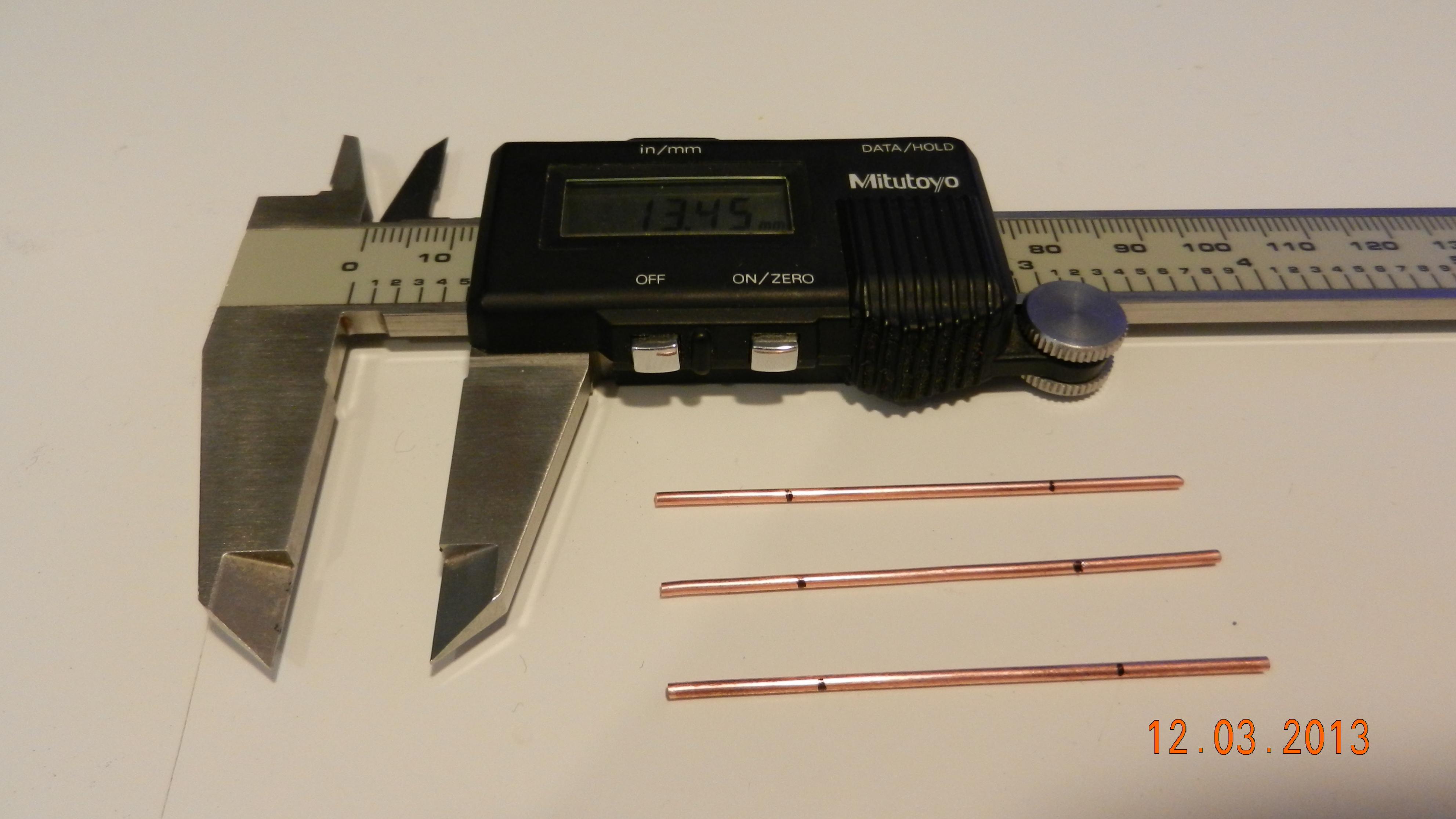

חשיפת החוטים במידת הצורך ומדידת האורך הנדרש בדיוק בעזרת קליבר דיגיטלי ולחתוך בעזרת קטר באורך הנדרש
שלב 2:
סימון נקודות הכיפוף
שלב 3:

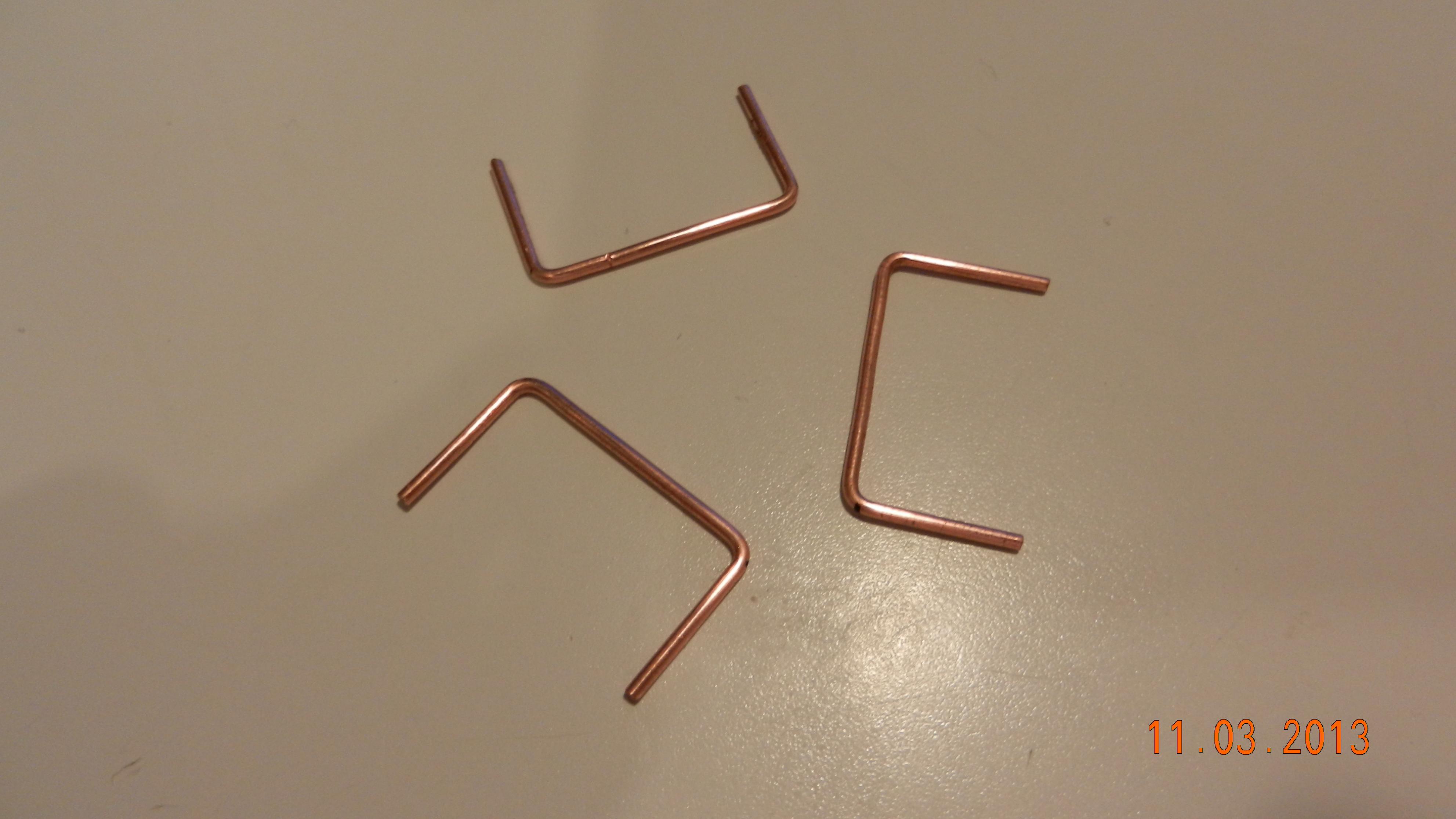

כיפוף החוט בשתי נקודות הכיפוף לצורת האות "כ". חשוב ליצור זווית של 90 מעלות!

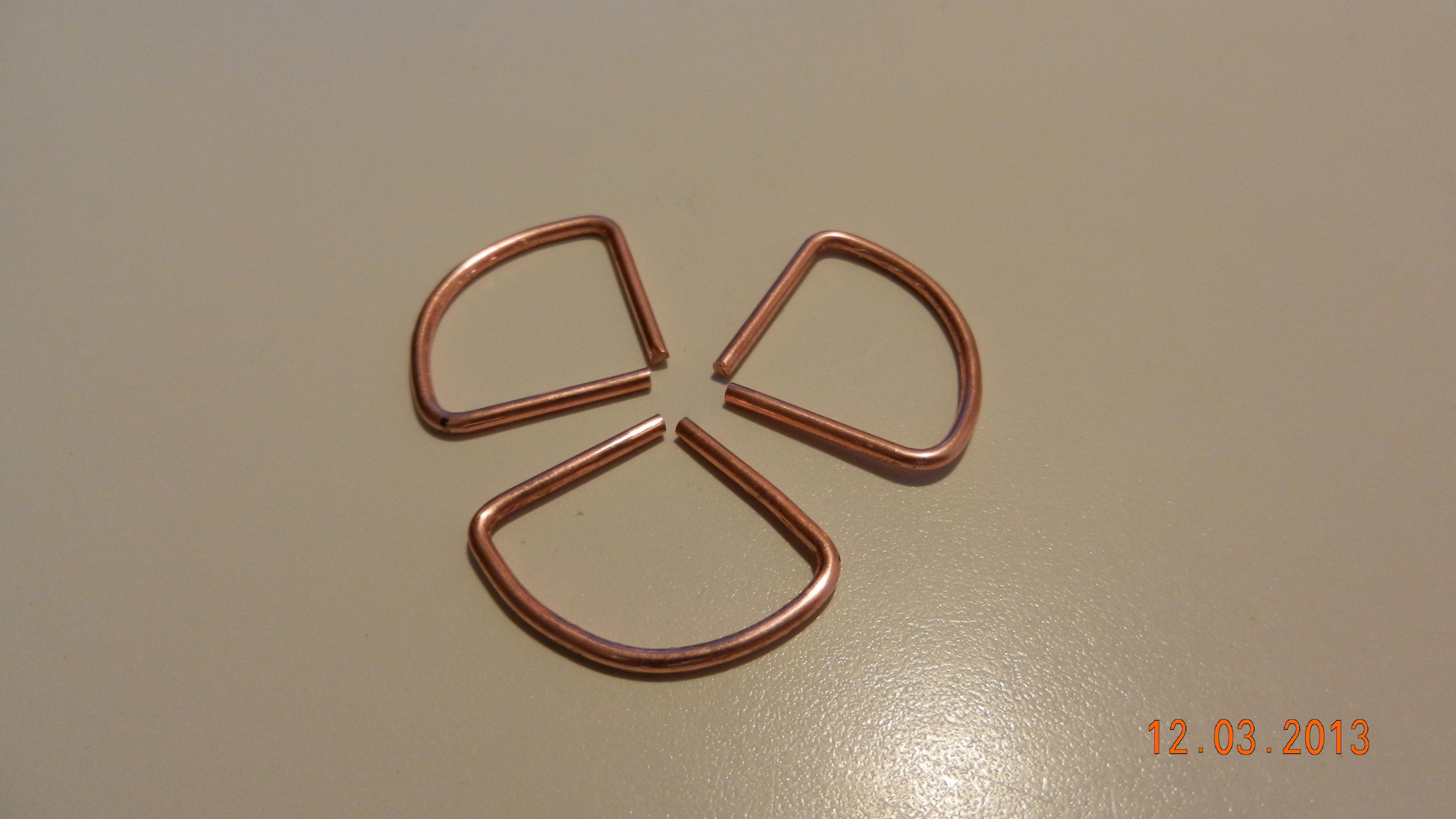

שלב 4:
יצירת שלוש יחידות של החוט המכופף
שלב 5:
כיפוף החוט בין הכיפופים קטנים ועדינים לכל אורך החוט בעזרת פלייר עד ששני הקצוות כמעט נפגשים. יש ליצור 3 יחידות
שלב 6:

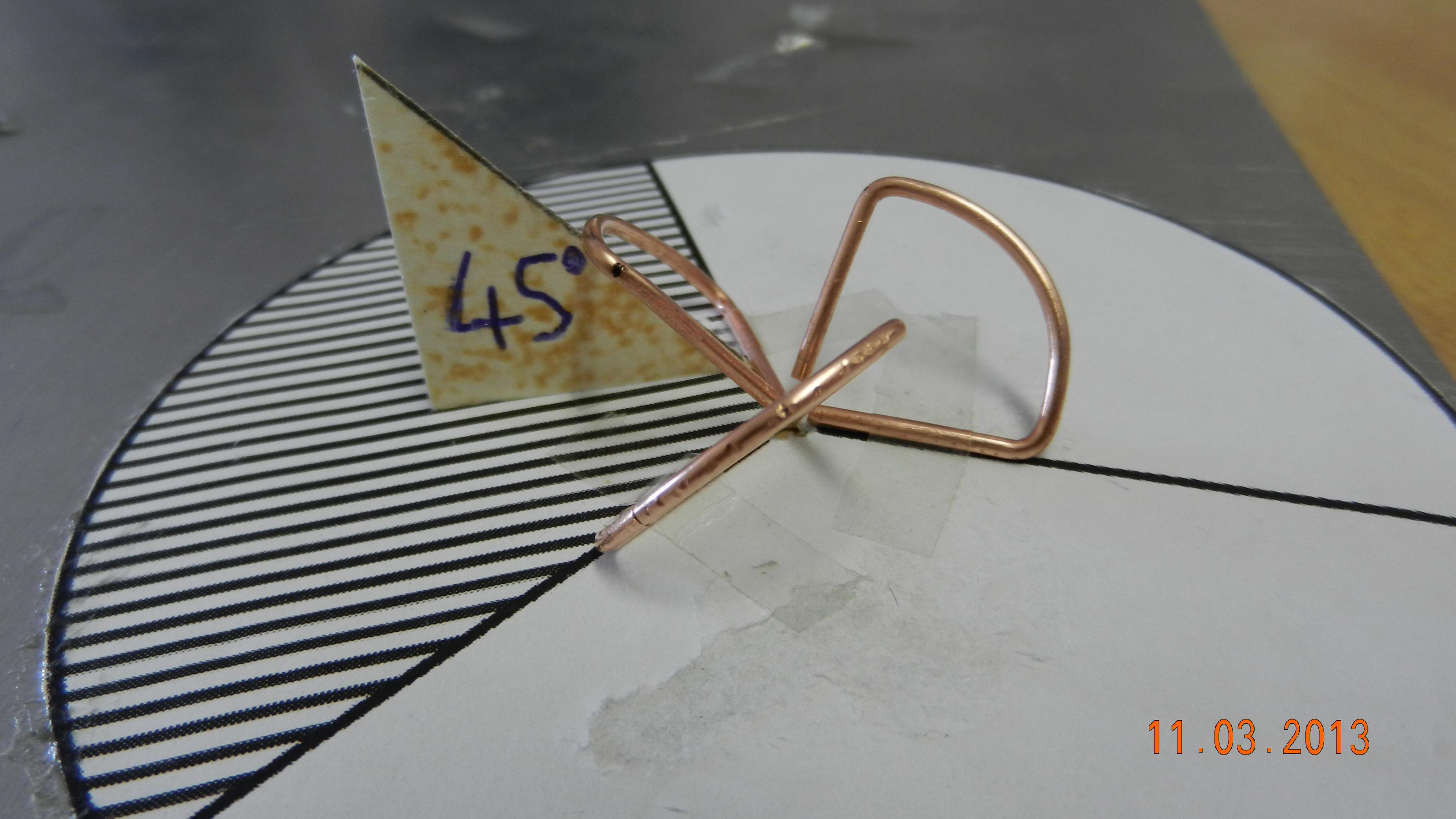

הדבקת החוטים המכופפים לג'יג בעזרת טייפ ויצירת זווית של 45 מעלות עם בסיס הג'יג יש למדוד מאיזור קודקוד הכיפוף
שלב 7:

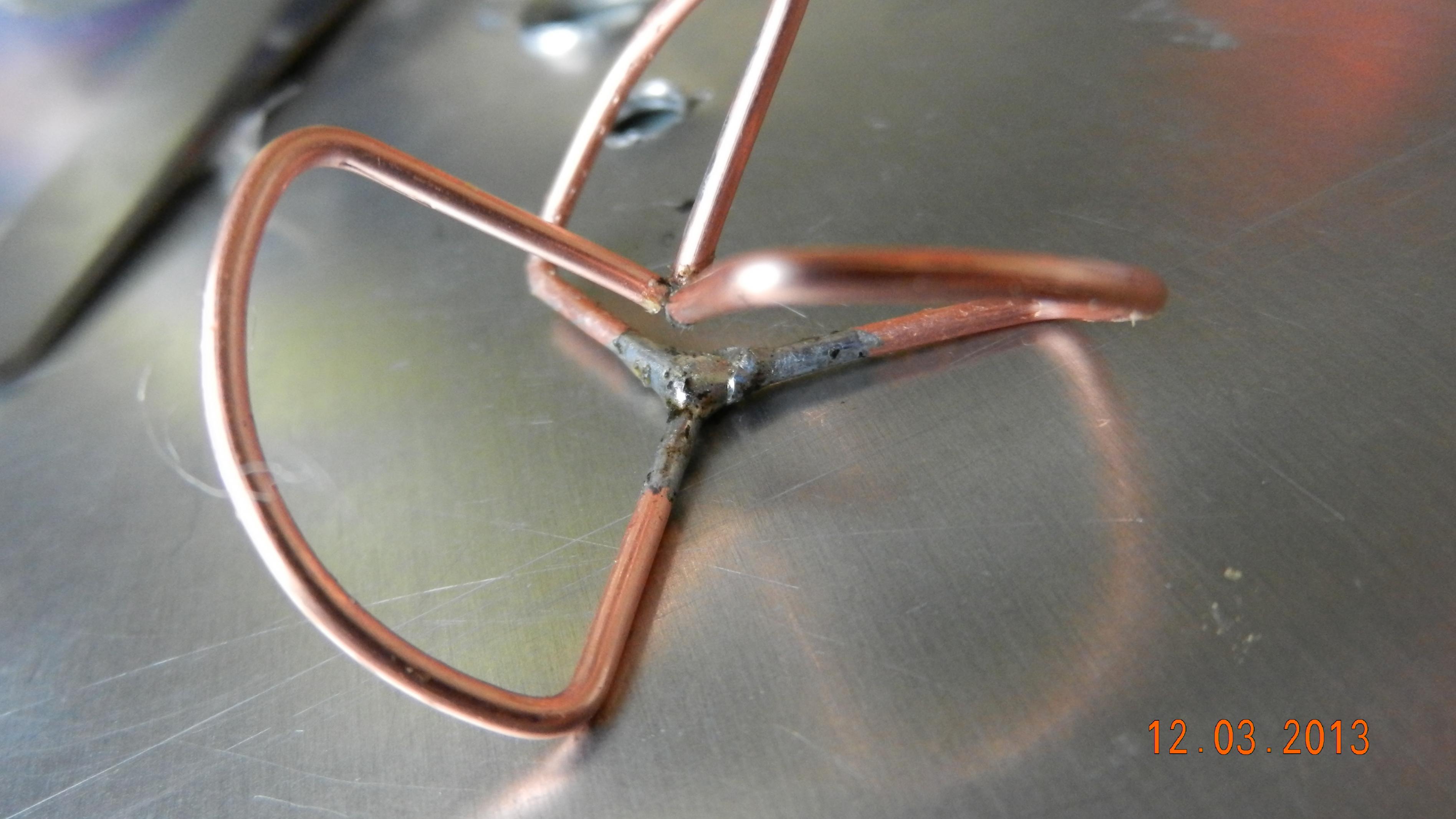

הלחמת שלושת הרגליים התחתונות (מומלץ להשתמש לפני ההלחמה במשחת הלחמה)
שלב 8
הלחמת שלושת הרגליים העליונות (מומלץ להשתמש לפני ההלחמה במשחת הלחמה)
שלב 9:
חשיפת חוט הקואקס בצד הנגדי לקונקטור

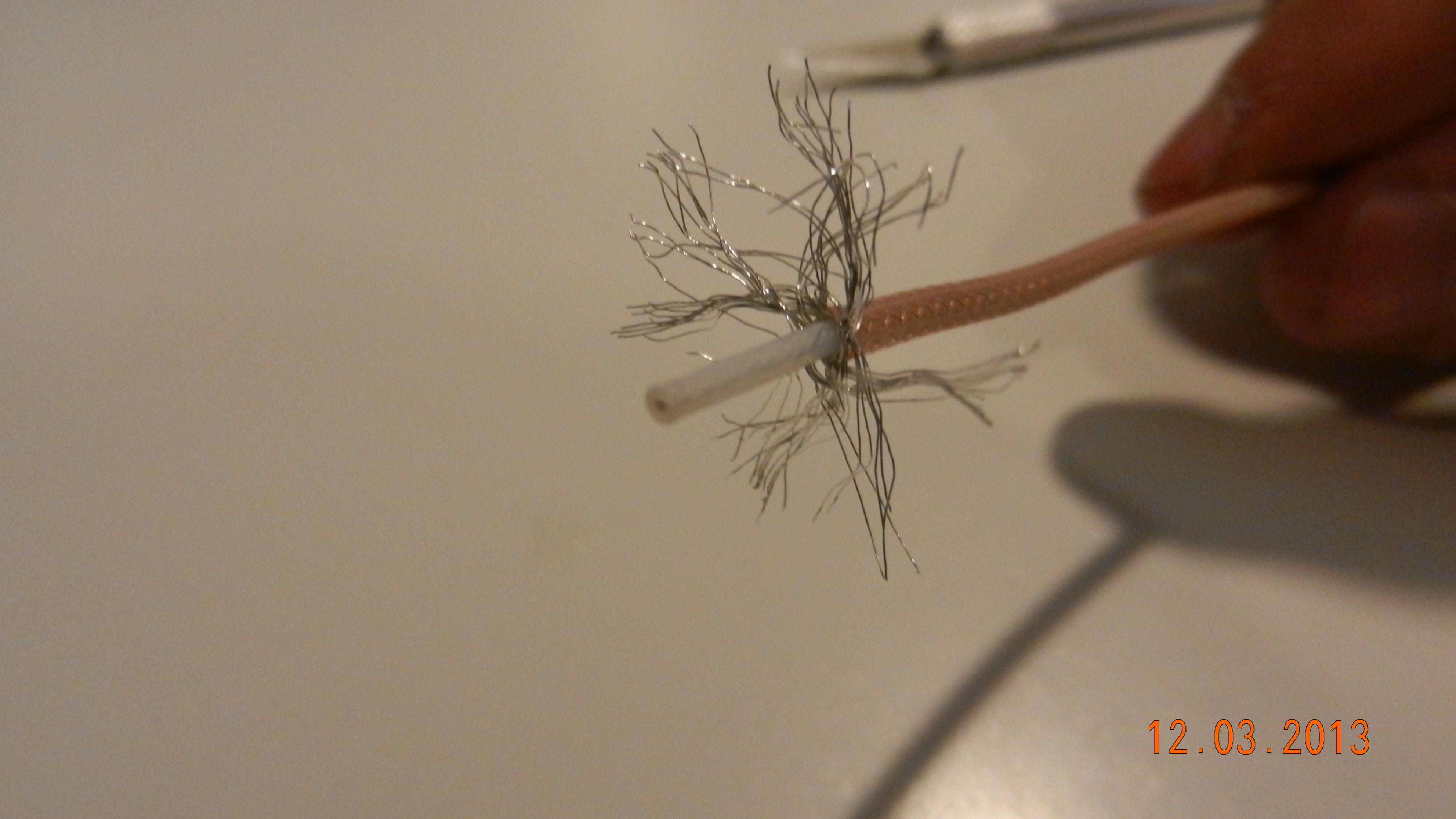

שלב 10
פיזור חוטי האנטנה

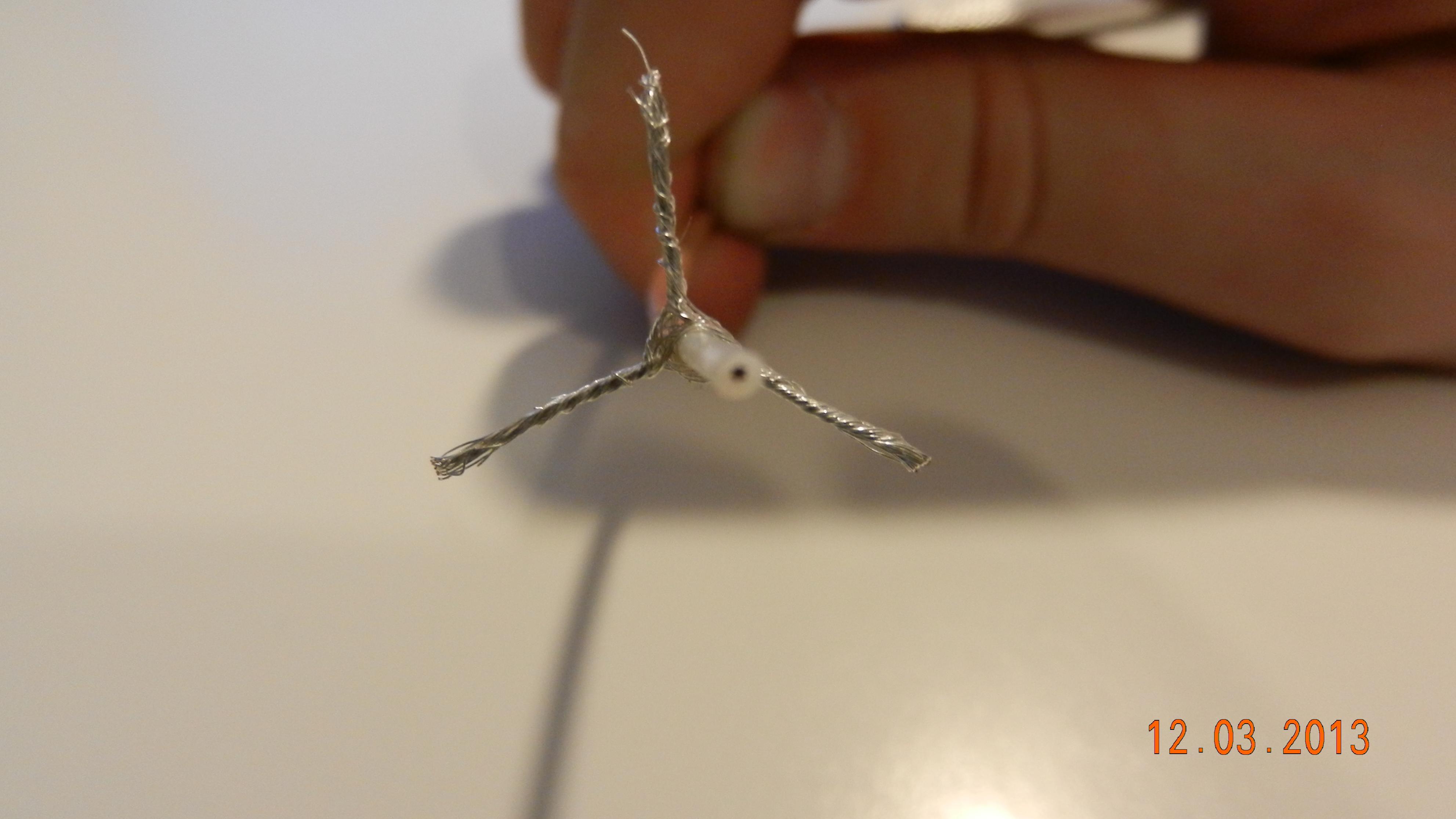

שלב 11
איחוד חוטי האנטנה ל-3 גדילים
שלב 12:

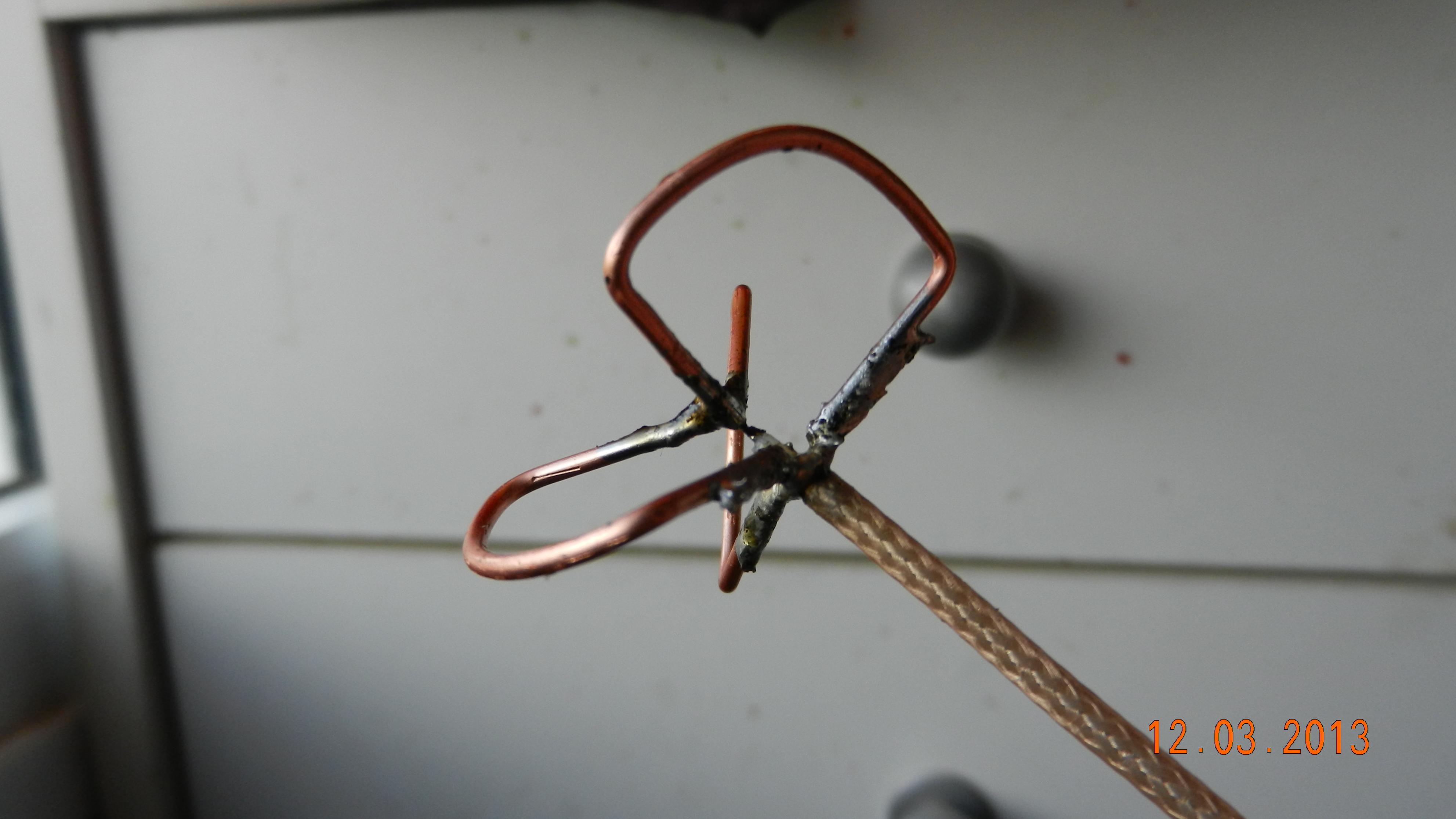

הלחמת הקלוברליף על גדילי האנטנות כך שהרגליים התחתונות יגעו בגדילים. לאחר ההלחמה יש לבדוק כי הזוויות נשארו אותו הדבר לאחר ההלחמה, במידה ולא יש ליישר אותם
שלב 13:
יציקת דבק חם בין שלושת הרגליים התחתונות לעליונות במטרה ליצור בידוד מוחלט בניהם
והאנטנה מוכנה

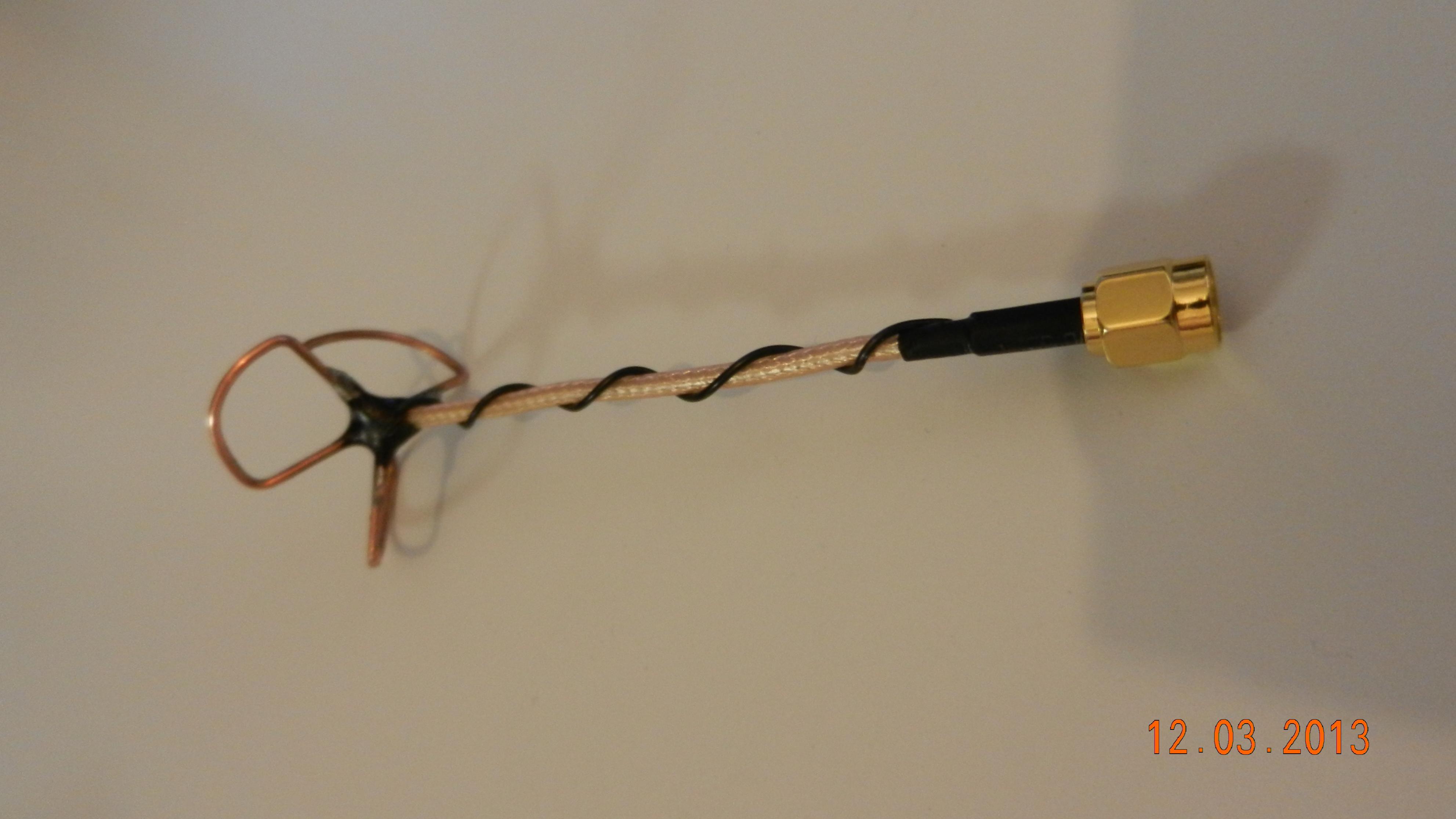

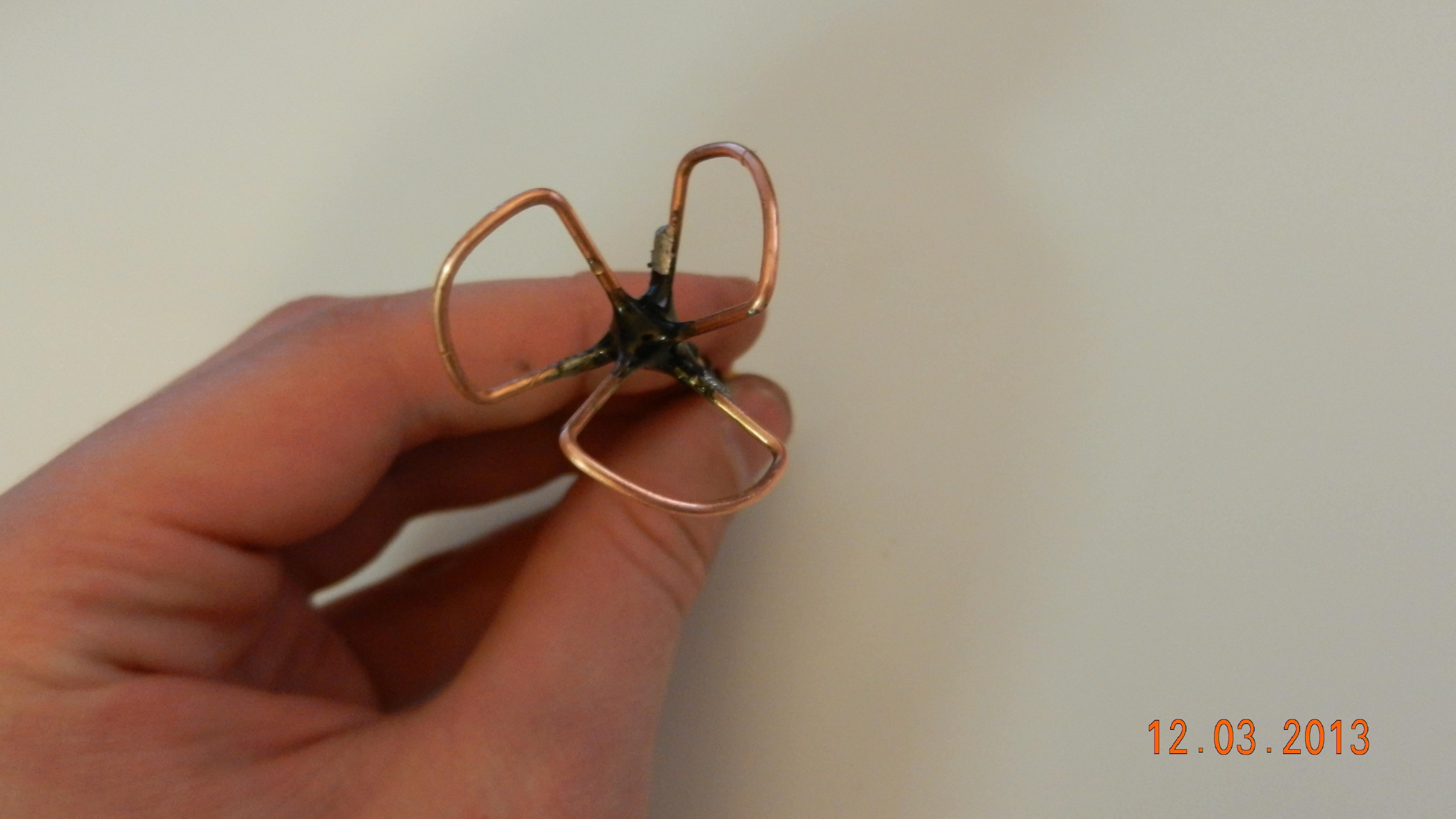

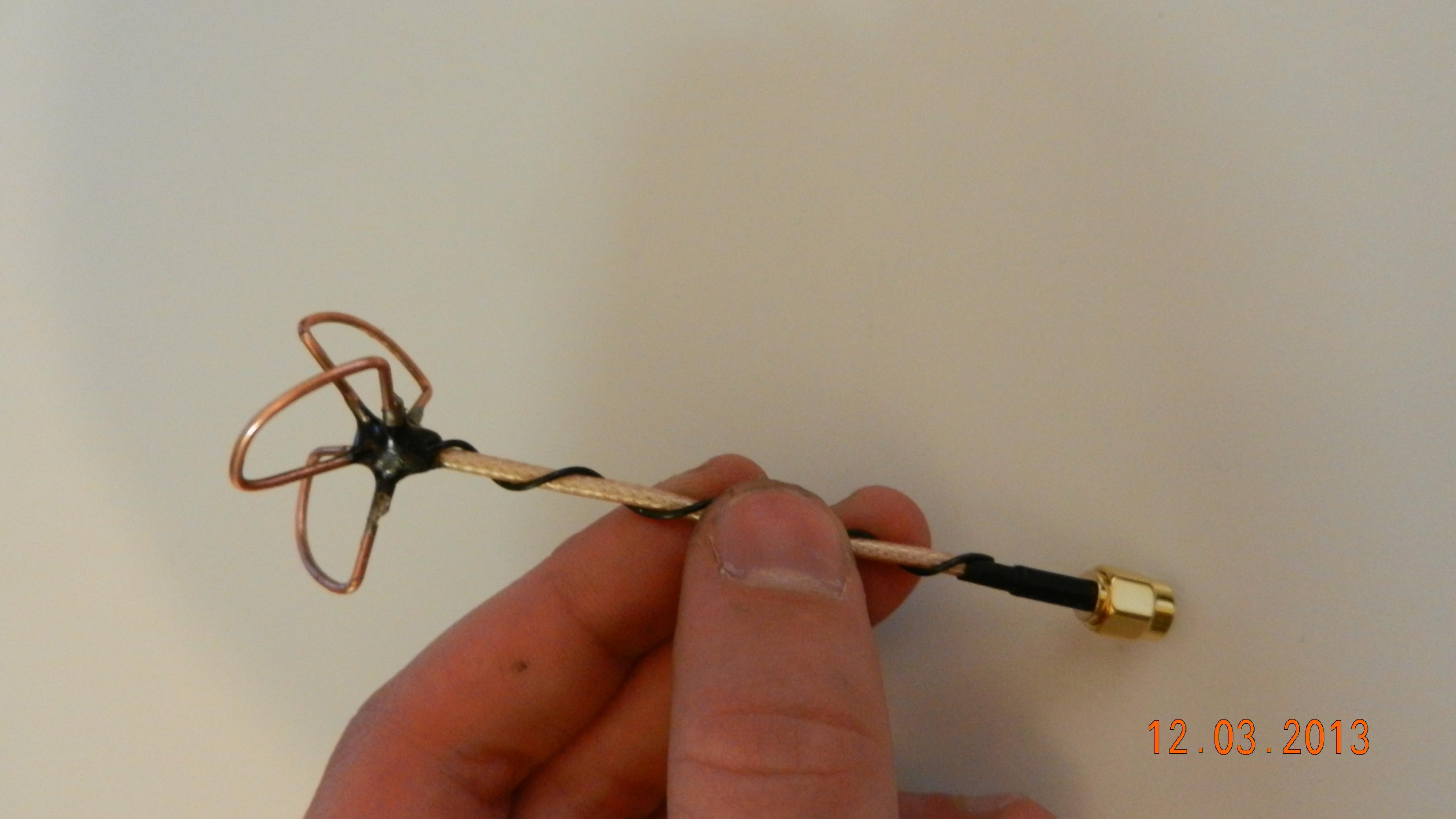

תמונות של המוצר המוגמר:
קרדיט ל IBCRAZY (אלכס) על המידע
אנטנה למשדר שלא נבדקה ונמצאה מתאימה במד יג"ע (יחס גלים עומדים) כמתאימה פוגעת במשדר וגורמת לנזק בלתי הפיך שגדל עם הזמן!
